3-21
3
3.2 이젝터 진공레벨의 확인
다음과 같이 각 헤드의 이젝터 진공레벨을 확인합니다. 규정 진공레벨에 도달하지 않을 경우에는 , 이젝터 BIT
또는 밸브를 교환할 필요가 있습니다.
제3장「6.1 이젝터용 BIT 의 교환」또는 , 제 6 장「3.1 HM 헤드의 밸브 교환」 ,「3.2 FM 헤드의 밸브 교환」을
참조해서 교환해 주십시오 .
여기에서는 ,
HM 헤드 유닛을 예로 들어서 설명합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 , 대차를 탈
착합니다 .
2. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
2
상부의 조인트에서 에어호스를 뺍니다 .
상부의 조인트에서 에어호스를 전부 빼 주십시오 .
하부의 에어호스는 빼지 마십시오 .
n
요점
에어호스는 헤드유닛의 정면 커버의 뒤쪽 홀더에 끼워져 있습
니다 . 홀더에서 에어호스가 빠지지 않도록 조심해서 빼 주십
시오 .
3
각 헤드의 진공레벨을 확인합니다 .
1. [ 장치 ]-「헤드」화면을 표시합니다 .
2. 「테이블 선택」으로 임의의 헤드 유닛을 선택
합니다 .
3. 모든 헤드의 [ 진공 ] 버튼을 누릅니다 .
4. 에어 조인트부를 손으로 막아 주십시오 .
5. 화면 중앙의「최대값」란에 밀폐상태의 진공
레벨이 표시됩니다 . 측정 참고값의「190」이상
인지 확인해 주십시오 .
참고
측정 참고값에 도달하지 않을 경우는 , 헤드의 에어경로 (이젝
터 / 밸브 ) 의 상태를 확인하고 , 필요에 따라 청소와 교환을
해 주십시오 .
4
에어호스를 원상태로 장착합니다 .
c
주의
에어호스는안쪽끝까지확실하게삽입한후 ,빠지지않는지
확인해주십시오 .
진공레벨의 확인
Step 3
각 헤드의 [진공] 버튼을 누른다
진공레벨의 최대값을 확인한다
손으로 에어 조인트부를 막는다
테이블 선택
58302-KMK-00
에어호스의 분리
Step 2
에어 호스
에어 조인트
헤드유닛 정면커버
57333-KMK-00
3-22
3

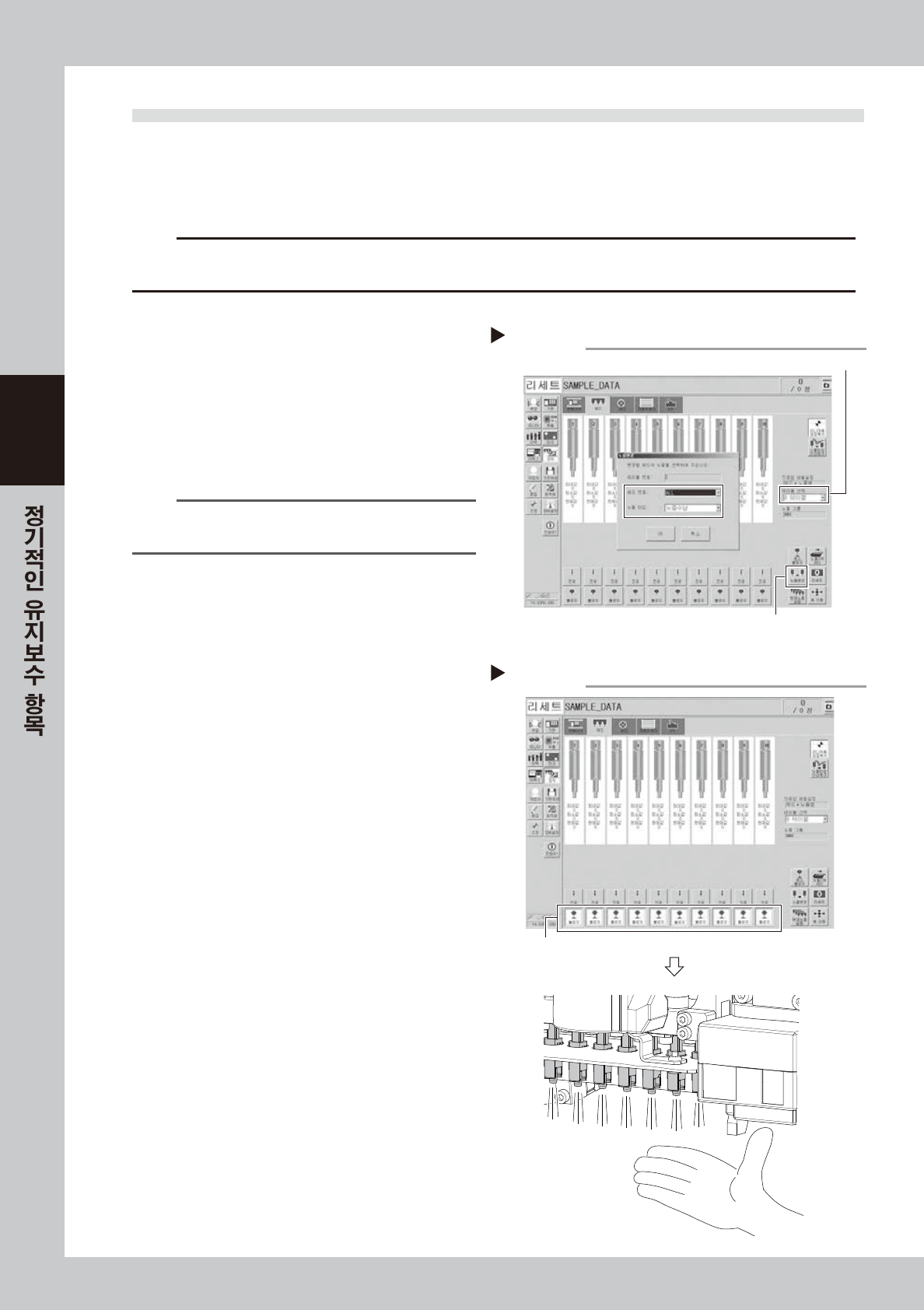

3.3 각 헤드의 블로우 밸브와 청소용 블로우 밸브의 확인
다음과 같이 헤드 유닛의 밸브의 동작을 확인합니다.
헤드 유닛의 밸브에는 각 헤드 개체로 블로우를 실행하는 블로우 밸브와, 샤프트 안을 청소하기 위해 강한 블로
우를 실행하는 청소용 블로우 밸브가 있습니다. 밸브에 동작불량이 보일 경우에는 , 밸브를 교환할 필요가 있습
니다. 제 6 장「3.1 HM 헤드의 밸브 교환」,「3.2 FM 헤드의 밸브 교환」을 참조해서 밸브를 교환해 주십시오 .
c
주의
청소용블로우는 ,강한에어를배출합니다 .청소블로우를실행할때에는 ,반드시장착되어있는노즐을탈착하고실행해주십시오 .
노즐이장착된상태에서청소블로우를실행하면 ,헤드로부터노즐이빠져서파손되거나분실할경우가있습니다 .
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
3
각 헤드를 블로우합니다 .
[ 장치 ]-「헤드」 화면을 열고 , 모든 헤드의
[ 블로우 ] 버튼을 누릅니다 .
4
블로우 상태를 확인합니다 .
각 헤드의 밑에 손에 대어서 , 모든 헤드로 부터
에어가 균일하게 나오는 것을 확인합니다 .
다른 헤드에 비해 에어 배출이 약하거나 , 에어가
나오지 않을 경우에는 밸브의 교환이 필요합니다 .
제6장「3.1 HM 헤드의 밸브 교환」,「3.2 FM 헤
드의 밸브 교환」을 참조해서 밸브를 교환해 주십
시오 .
블로우 동작확인
Step 3,4
각 헤드의 에어 배출을 확인
각 헤드의 [블로우]버튼을 누른다
58304-KMK-00
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58303-KMK-00
3-23
3
5
청소용 블로우 밸브를 동작시킵니다 .
1. [ 장치 ]-「I/O」화면을 표시합니다 .
2. 「Output」쪽의 드롭다운 리스트에서「헤드」
를 선택합니다 .
3. 청소용 블로우 밸브의 어드레스를 선택합니다 .
◼
청소용블로우밸브어드레스
테이블 A:T1301704
테이블 B:T1305704
어드레스를 선택하면 , 화면 좌측 아래에 선택
한 어드레스의 내용이 표시되므로 , 확인합니
다.
4. 해당하는 헤드 유닛의 노즐이 전부 탈착되어
있는 것을 재차 확인합니다 .
5. [ON/OFF] 버튼을 한 번 누르면 , 청소용 블로
우 밸브가 동작합니다. (어드레스 표시:0 →1)
c
주의
청소용블로우밸브를동작시키기전에 ,해당헤드유닛의노즐이
전부탈착되어있는것을재확인해주십시오 .
노즐이장착된채 ,청소블로우를실행하면헤드에서노즐이
빠져서파손되거나분실할경우가있습니다 .
6
청소용 블로우 상태를 확인합니다 .
1. 각 헤드의 밑에 손을 대어서 , 모든 헤드에서
에어가 균일하게 나오는 것을 확인합니다 .
2. [ 장치 ]-「I/O」화면의 [ON/OFF] 버튼을
재차 누릅니다 . 어드레스 표시가 1 → 0 으로
되며 , 청소용 블로우 밸브가 닫힙니다 .
3. 헤드로 부터 배출되는 에어가 약해진 것을
확인합니다 .
청소용 블로우 밸브를 동작시켜도 , 헤드에서 나오
는 에어의 강도가 변하지 않을 경우에는 , 청소용
블로우 밸브의 교환이 필요합니다 .
제6장「3.1 HM 헤드의 밸브 교환」,「3.2 FM 헤
드의 밸브 교환」을 참조해서 밸브를 교환해 주십
시오 .
c
주의
청소용블로우에어가얼굴에맞닿을경우가있으므로 ,반드시
보호안경을껴주십시오 .
7
블로우 동작을 정지시킵니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 블로우 ]
버튼을 눌러서 블로우 동작을 정지시켜 주십시오 .
8
노즐을 원위치에 장착합니다 .
손으로 노즐을 탈착했을 경우에는 , 탈착한 헤드의
원위치에 되돌려 주십시오 .
블로우 동작확인
Step 5,6
각 헤드의 청소 블로우를 확인
[ON/OFF] 버튼
어드레스를 선택
어드레스의 내용표시
예) T1301704
Address
T130170
T130570
Type
헤드
헤드
7 6 5
0
0
4
0
0
3
0
0
2
0
0
1
0
0
0
0
0
「Output」 쪽의 「헤드」 를 선택
58305-KMK-00
