2-6
2
2. 피더 플레이트 주변의 청소
피더 플레이트상에나 클램프 유니트상에 칩과 이물질이 떨어져 있으면 , 피더세팅을 할 때 이물질이 끼여서 흡착
위치의 틀어짐을 발생시키는 원인이 됩니다 . 또한 , 대차 세팅시에 이물질이 끼어서 통신불량이 발생할 가능성이
있습니다 . 이를 방지하기 위해 , 피더 플레이트 주변을 정기적으로 점검
•
청소할 것을 권장합니다 .
■ 청소기로청소
1. 일괄교환 대차를 장비로부터 탈착합니다 .
2. 가정용 청소기 등을 사용해서 미세한 먼지 등을 빨아 들이듯이 청소합니다 .
■ 버큠ASSY 로청소
1. 옵션인 버큠 ASSY(KHY-M88V0-A0X) 의 호스와 에어 소켓 (KLW-M8803-00X) 을 접속하고 , 장비정면 좌우에
있는 에어 커넥터에 접속합니다 .
2. 버큠 ASSY 로 미세 먼지 등을 빨아들이 듯이 청소합니다 .
버큠 ASSY의 호스에어 소켓
에어 커넥터
버큠 ASSY의 접속
본체정면 좌측 에어 커넥터에 접속한 예
57201-KMK- 00
2-7
2
■ 청소용브러시로청소
1. 일괄교환 대차를 장비로부터 탈착합니다 .
2. 부속되어 있는 피더 플레이트의 청소용 브러시로 아래 그림의 화살표 방향으로 먼지 등을 털어냅니다 .
피더 플레이트의 청소
SS피더용ZS피더용
일괄교환 대차
57202 -K MK-0 0
■ 클램프유니트의청소 ( 일괄교환대차사양만 )
1. 일괄교환 대차를 장비로부터 분리합니다 .
2. 부속되어 있는 피더 플레이트의 청소용 브러시로 아래 그림의 화살표 방향으로 먼지 등을 털어냅니다 .
클램프 유니트의 청소
클램프 유니트
57203-K M K-0 0
2-8
2
3. 테이프 커터의 상태확인
부품 실장후의 캐리어 테이프눈 , 장비에 내장되어 있는 테이프 커터로 자동적으로 컷트되어서 빈 테이프 박스에
폐기됩니다 . 테이프 커터에 불량이 발생하면 , 컷트되지 않은 테이프가 장비내의 배출경로에 막힐 우려가 있습니
다 . 다음과 같이 일상적으로 테이프 커터의 상태를 확인해 주십시오 .

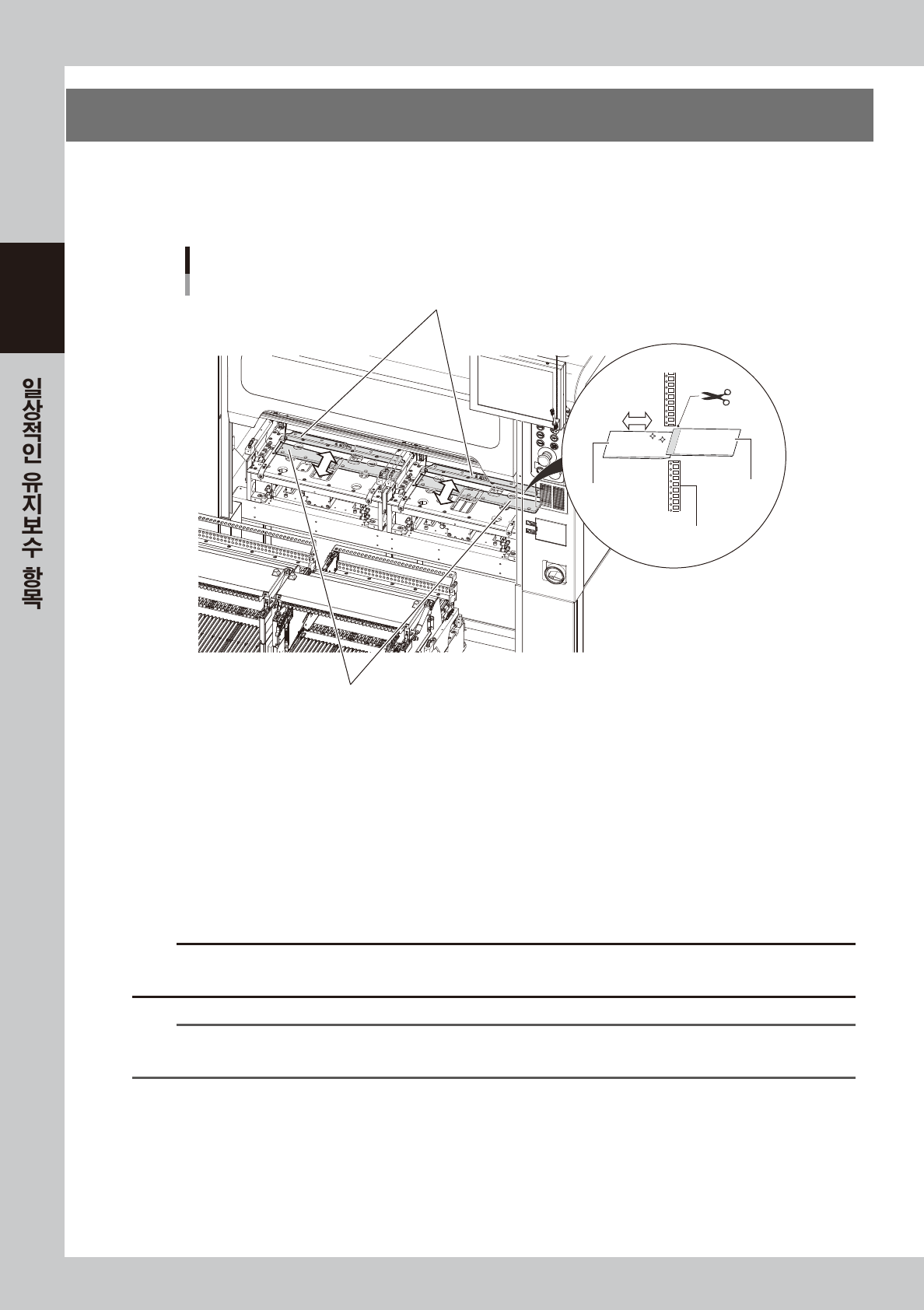

테이프 커터의 상태확인
테이프 커터 하부 칼날(가동측)
테이프 커터 상부 칼날(고정측)
캐리어 테이프
하부 칼날
상부 칼날
57205-K M K-0 0
◼
테이프 커터의 일상점검 포인트
1. 테이프컷트동작시의소리확인
테이프 컷트의 동작소리가 평상시보다 크거나 , 금속음 등의 이음의 발생 여부를 확인합니다 .
2. 빈테이프박스내의캐리어테이프의절단면확인
빈 테이프 박스내의 캐리어 테이프를 폐기할 때 , 컷트된 캐리어 테이프의 절단면을 확인합니다 .
3.빈테이프박스내의캐리어테이프의상태확인
하루에 한 번은 , 빈 테이프 박스안을 확인해서 쌓 여 있는 캐리어 테이프를 폐기해 주십시오 .
c
주의
사용종료한캐리어테이프는,테이프커터에의해절단되어빈테이프박스내에쌓이게되므로정기적으로폐기해주십시오.
빈테이프박스의용량이상으로캐리어테이프가쌓이게되면,테이프커터의동작불량등의트러블이발생할우려가있습니다.
n
요점
테이프 커터의 점검과 분해, 급유 및 칼날의 교환 작업은 취급상 대단히 위험하므로, 서비스 엔지니어가 대응하도록 되어 있습니다.
테이프 커터에 이상이 있을 경우에는 , 판매 대리점 또는 야마하로 문의해 주십시오 .
