3-28

스플라인 샤프트에 구리스를 도포합니

다.

지정 구리스 (LRL) 를 손으로 스플라인 샤프트에

균일하게 도포해 주십시오 .

요점

이 작업은 3 종류의 구리스를 사용합니다 . 잘못해서 틀린 구

리스를 도포하지 않도록 주의해서 작업해 주십시오 .

여분의 구리스를 닦아 냅니다 .

헤드를 수차례 상하로 움직여서 , 고여있는 구리스

를 닦아 주십시오 .

에어 호스와 커버를 원상태로 합니다 .

1. 에어 호스를 상하의 조인트에 끼웁니다 .

2. 헤드의 정면 커버를 장착합니다 .

3. 깔아둔 사각건을 정리합니다 .

에어 호스의 장착상태를 확인합니다 .

에어 호스가 옆에 있는 호스와 교차되어 있지

않으며 , 에어 호스의 마킹위치가 우측 그림과

같이 튜브 홀더 하부의 위치와 맞는지 확인해

주십시오 .

주의

에어호스의장착상태가올바르지않으면헤드가하강할때 ,

에어호스가당겨지거나늘어짐이발생해서부품과에어호스가

파손될우려가있으므로 ,주의해주십시오 .

참고

에어 호스의 마킹위치는 밑에서 80mm 입니다 .

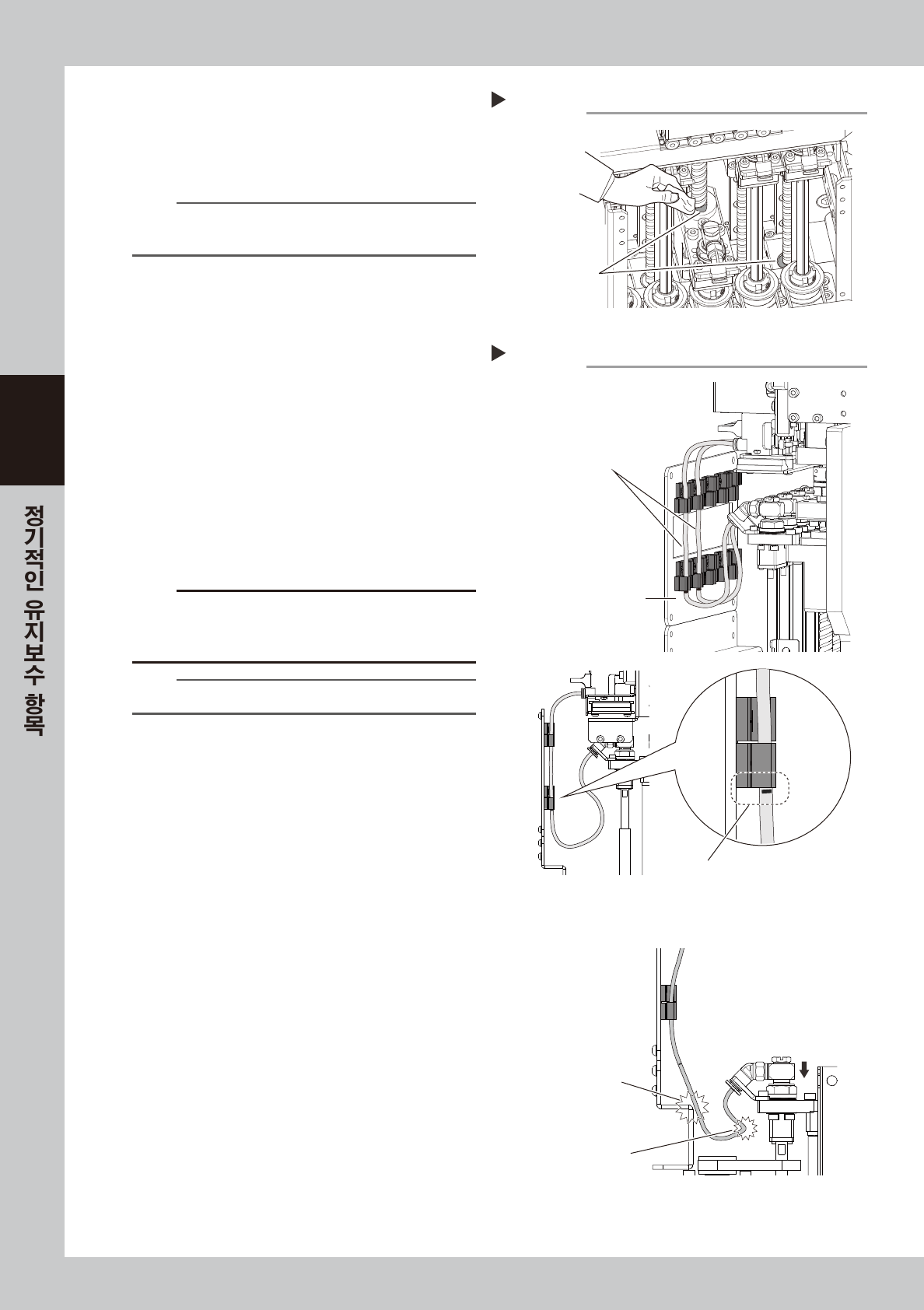

에어 호스의 장착상태

Step 10

에어 호스를 교차시키지 말것

에어 호스의 마킹 위치와 튜브 홀더의

하부의 위치가 맞을 것

정면 커버

<장착 NG의 경우 (헤드 하강시)>

접촉에 의해 에어호스가 파손

에어 호스의 구부러짐

57342-KMK-00

여분의 구리스 닦아내기

Step 8

구리스 고임

57341-KMK-00

3-29

3.7 PU 축

PU( 푸쉬업 ) 축은, 기판 클램프시의 기판휨을 방지하는 역할과 탑재시 기판의 눌림을 방지하는 중요한 축입니다.

또한, 부품 탑재시에 기판의 눌림에 의한 탑재 정밀도의 틀어짐을 방지하는 역할도 있으므로 , 정상적으로 기능

하도록 정기적인 점검과 청소를 할 필요가 있습니다.

주의

푸쉬업축의트러블이발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해드릴수없습니다 .

3.7.1 PU 축 볼스크류의 청소와 급유

작업 준비를 합니다 .

손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는

물건은 전부 빼 둡니다 .

컨베이어를 최대폭으로 설정합니다 .

1. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ] 버

튼을 눌러서「컨베이어폭」화면을 표시합니다 .

2. 「변경후의 컨베이어폭」에 사양의 최대폭을

입력하고 [OK] 버튼을 눌러 주십시오 .

컨베이어가 지정된 폭으로 변경됩니다 .

요점

컨베이어폭의 최대폭은 장비의 사양에 따라 다릅니다.

• YSM20R 듀얼 스테이지 사양 : 490mm

• YSM20R 싱글레인 사양 : 490mm

• YSM20WR 싱글레인 사양 : 742mm

YSM20WR 듀얼레인 사양의 경우에는, 급유대상 레인에 맞춰

서 레인 1 또는 레인 2 의 최대폭을 입력합니다 .

한쪽 레인의 최대폭은 다음과 같습니다 .

• YSM20WR 듀얼레인 사양 : 662mm

푸쉬업 유니트를 상승시킵니다 .

1. 구리스를 도포할 스테이지의 [ 푸쉬업 ] 버튼을

눌러서「컨베이어 푸쉬업」화면을 표시합니다 .

2. 「두께」에「0.1mm」를 입력하고 [OK] 버튼을

눌러 주십시오 . 푸쉬업 플레이트가 상승합니

다.

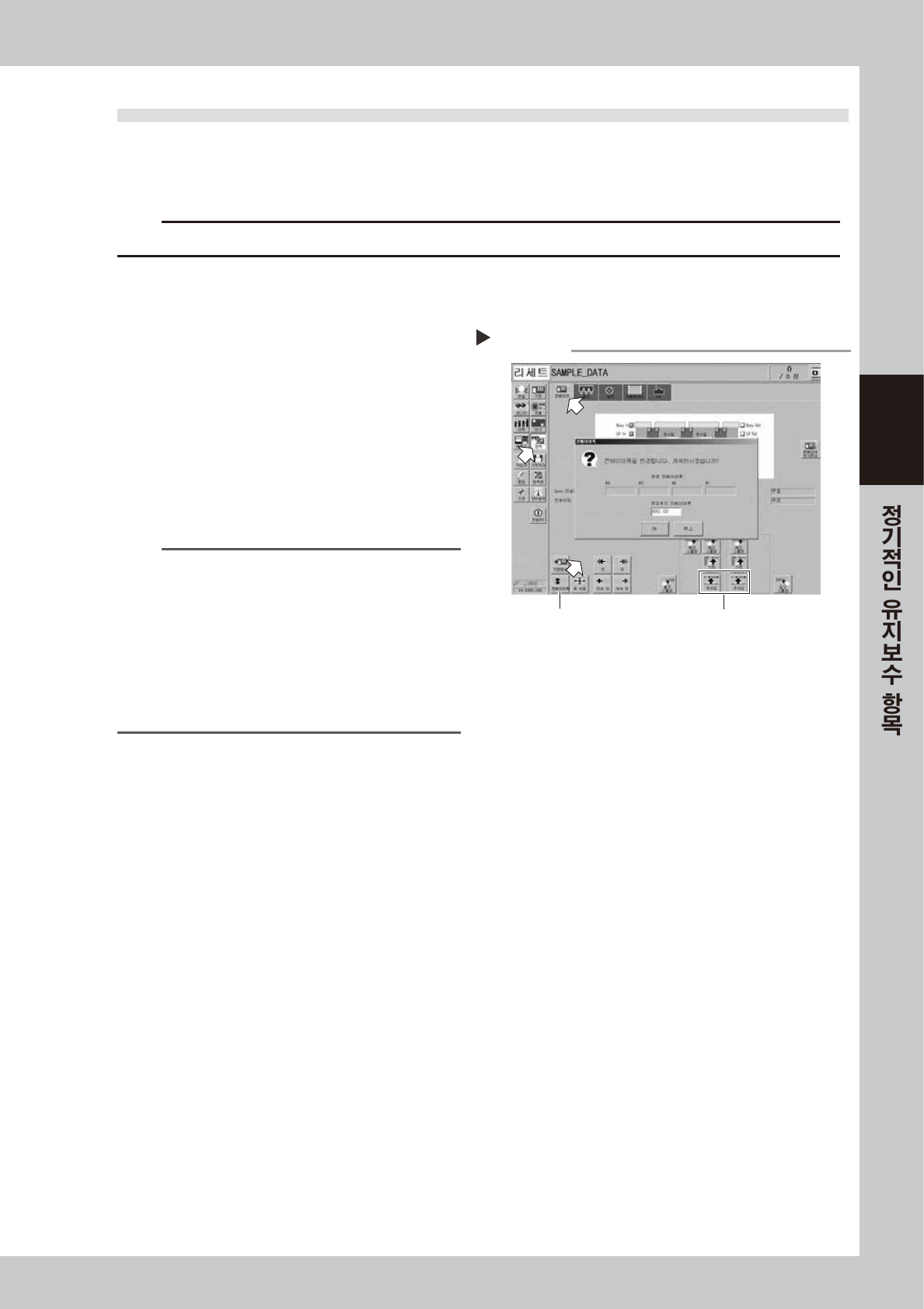

컨베이어 폭의 입력

Step 2,3

58306-KMK-00

3-30

오래된 구리스를 제거합니다 .

1. 비상정지 버튼을 누르고 , 장비의 안전커버를

오픈합니다 .

2. 대차사양의 경우는 , 대차를 탈착합니다 .

3. 볼스크류 (2 군데 ) 의 오래된 구리스를 먼지가

나지 않는 와이퍼 등으로 깨끗하게 제거해 주

십시오 .

요점

PU 축 볼스크류의 수량은 다음과 같이 장비의 사양에 따라

다릅니다 .

YSM20R 듀얼 스테이지 사양 : 2 개 ( 각 스테이지 )

YSM20R 싱글레인 사양 : 2 개

YSM20WR 싱글레인 사양 : 3 개

YSM20WR 듀얼레인 사양 : 2 개( 각 레인 )

요점

청소 작업시에는 볼스크류의 홈 부분도 정성스럽게 닦아 주십

시오. 또한, 청소후에 이물질의 부착 여부도 확인해 주십시오.

새로운 구리스를 도포합니다 .

보호장갑을 낀 손에 새로운 구리스를 2cm 정도 묻

혀서 , 볼스크류의 리드에 골고루 문질러 바릅니

다.

구리스를 스며들게 합니다 .

1. 장비의 안전커버를 닫고 , 비상정지를 해제합

니다 .

2. [ 푸쉬업 ] 버튼을 누르면 , 푸쉬업 유닛이 하강

합니다 .

3. Step3 과 같은 식으로 푸쉬업 유닛을 상승시

킵니다 .

4. 푸쉬업 유닛을 수차례 상하로 동작시켜서 , 구

리스가 골고루 묻으면 , 푸쉬업 유닛을 상승시

킨 상태로 놔둡니다 .

여분의 구리스를 제거합니다 .

1. 비상정지 버튼을 누르고 , 장비의 안전커버를

오픈합니다 . 대차사양의 경우는 , 대차를 탈착

합니다 .

2. 볼스크류의 양단에 고여있는 여분의 구리스를

제거해 주십시오 .

(YSM20WR 듀얼 레인 사양의 경우 )

다른 쪽 레인을 급유합니다 .

Step2~7 의 순서로 다른 쪽 레인의 청소 , 급유를

합니다 .

구리스의 도포

Step 5

볼스크류 2군데/스테이지

볼스크류 2군데/레인

󳋴 YSM20R 듀얼 스테이지의 예

와이퍼

󳋴 YSM20WR 듀얼 레인의 예

57344-KMK-10

볼스크류의 청소

Step 4

와이퍼

볼스크류 2군데/레인

󳋴 YSM20R 듀얼 스테이지의 예

󳋴 YSM20WR 듀얼 레인의 예

볼스크류 2군데/스테이지

57343-KMK-10
