5-1 5 1 . 급유 준비 1 . 1 적용 구리 스 구 리 스 급 유를 실 시 할 경 우는 , 반 드 시 하 기 의 야 마 하 지 정 구리 스 를 사 용 해 주십 시 오 . c 주의  지정외의구리스를사 용 하면 ,장 비가손상될경 우가있습니다 . █ 본체 급유개소 가 이드 볼스크류 비고 본체 X축 NSL 구리스 NSL 구리스 Y축 NSL 구리스 ― 가이 드만 W 축 (U 축 ) …

제 5 장 급유개소 일람

 1. 급유준비 5-1

1.1 적용구리스 5-1

1.2 구리스건 5-2

 2. 급유개소와주기 ( 본체 ) 5-3

2.1 X 축 5-3

2.2 Y 축 5-4

2.2.1 YSM20RTypePV/YSM20WR 5-4

2.2.2 YSM20RTypeSV 5-5

2.3 W 축 (U 축 ) 5-6

2.3.1 YSM20R듀얼스테이지사양 5-6

2.3.2 YSM20R/YSM20WR싱글레인사양 5-7

2.3.3 YSM20WR듀얼레인사양 5-8

2.4 PU 축 5-9

2.4.1 YSM20R듀얼스테이지사양 5-9

2.4.2 YSM20R/YSM20WR싱글레인사양 5-10

2.4.3 YSM20WR듀얼레인사양 5-11

2.5 헤드유닛부 5-12

2.5.1 HM 헤드유닛 5-12

2.5.2 FM 헤드유닛 5-13

5-1

1. 급유준비

1.1 적용 구리스

구리스 급유를 실시할 경우는 , 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .

주의

지정외의구리스를사용하면 ,장비가손상될경우가있습니다 .

█

본체

급유개소 가이드 볼스크류 비고

본체

X축 NSL 구리스 NSL 구리스

Y축 NSL 구리스 ― 가이드만

W 축 (U 축 ) NSL 구리스 NSL 구리스 6 각스플라인에도사용

PU 축 ― NSL 구리스

█

헤드유닛

급유개소 사용구리스

HM헤드유닛 스플라인샤프트 NSL구리스

FM헤드유닛

볼스크류 NSL구리스

가이드 AFF구리스

스플라인샤프트 LRL구리스

█

옵션

급유개소 사용구리스

일괄교환대차

위치결정부 NSL 구리스

가이드레일커버클램프부 (ZS 피더용대차만 ) NSL 구리스

급유개소 가이드 볼스크류 비고

cATS10

sATS30

AZ 축 NSL 구리스 NSL 구리스

AH 축 NSL 구리스 NSL 구리스

AT 축 NSL 구리스 NSL 구리스

급유개소 구리스종류 비고

sATS30NS

AZ 축 NSL 구리스

AH 축 NSL 구리스

AT 축 NSL 구리스

AHS 축 NSL 구리스

셔터부 NSL 구리스

요점

cATS10, sATS30, sATS30NS 및 일괄교환 대차의 구리스 도포에 관한 상세한 내용은,「Z:LEX (YSM20R/YSM20WR) 옵션 매

뉴얼」을 참조해 주십시오 .

5-2

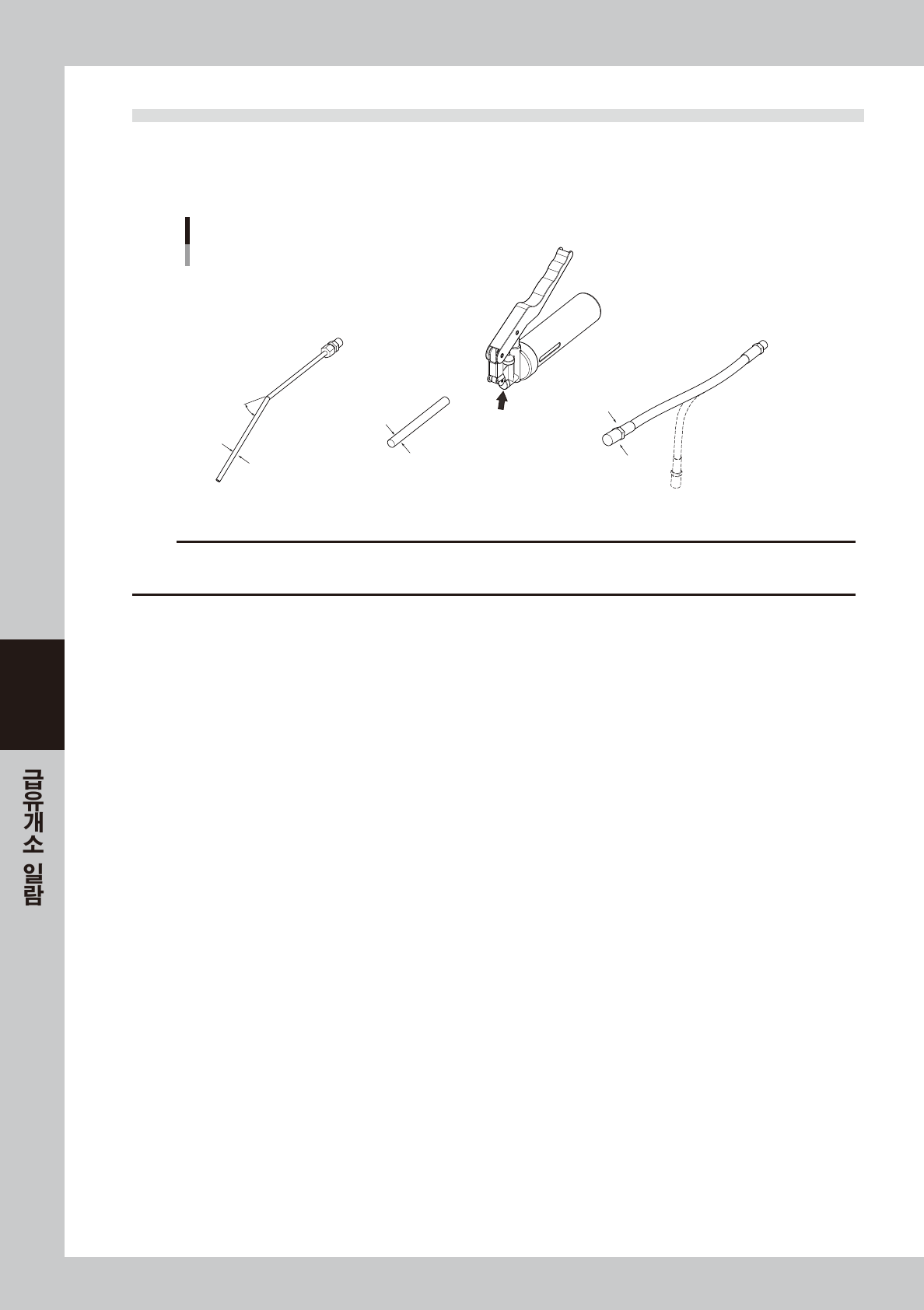

1.2 구리스건

구리스 급유에 사용하는 구리스 건은 , 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.

급유지시에 따라서 선단 노즐을 변경해 주십시오 .

또한, 본 장비에 있어서 구리스 건이 필요한 구리스의 종류는, NSL 뿐입니다.

구리스 건

30도 굽은타입 노즐

표준타입 노즐

여기에서 선단노즐을

바꿔 끼운다

플렉시블 타입 노즐

30°

선단부 외경 φ14

선단부 외경 φ10

선단부 외경 φ5

57000-KMK-00

주의

선단의노즐은사용하는구리스별로각각준비해주십시오 .특성이다른구리스를혼합해서사용하면 ,장비의성능에영향을미칠우려가

있습니다 .
