6-24
6
5. 베이스부

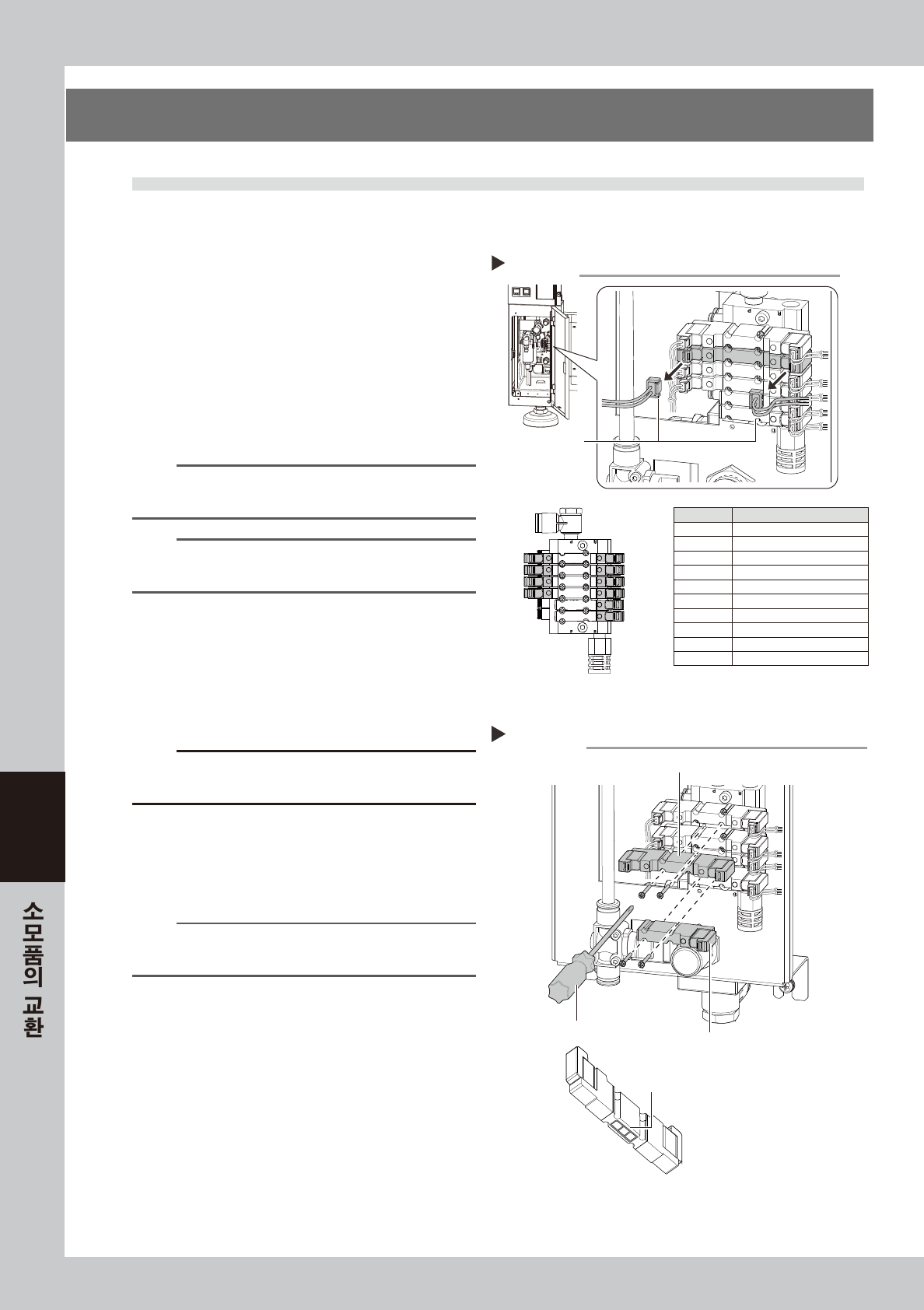

5.1 대차 클램프 밸브의 교환
일괄교환 대차의 클램프 동작밸브는 본체 정면의 좌측 아래에 있습니다. 밸브에 이상이 있을 경우에는 , 다음의
순서대로 교환해 주십시오 .
1
장비의 전원과 공급에어를 차단합니다 .
1. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2. 장비의 좌측 아래의「에어공급 / 배출」밸브를
우측 (EXH) 으로 돌려서 에어 공급을 차단합
니다 .
2
커넥터를 분리합니다 .
교환할 밸브의 커넥터를 빼 주십시오 .
n
요점
교환 대상의 밸브와 그 위치는 우측 그림 및 밸브 커넥터의
마크 튜브를 확인해 주십시오 .
참고
대차의 클램프 / 언클램프는 더블 솔레노이드 밸브로 제어하고
있습니다 .
3
밸브를 교환합니다 .
1. 정밀 십자 드라이버로 , 교환할 밸브의 장착나
사 (2 개 ) 를 분리합니다 .
2. 새로운 밸브를 장착합니다 .
3. 커넥터를 접속합니다 .
c
주의
밸브의뒤쪽에는패킹이달려있으므로 ,끼임이나낙하에주의해
서교환해주십시오 .
4
밸브의 동작을 확인합니다 .
1. 공급에어와 장비의 전원을 투입합니다 .
2. 장비에 실제로 대차를 클램프 / 언클램프해서
정상적으로 장착되는지 확인합니다 .
참고
[ 장치 ]-「I/O」 화면에서도 밸브의 동작을 확인할 수가 있습니
다. ( 후술 참조 )
3. 멀티 카메라의 조명 상승 밸브를 교환했을 경
우는 , [ 장치 ]-「I/O」화면에서 , 멀티 카메라
사이드 조명의 승강동작을 확인합니다 .
확인 방법은 후술을 참조해 주십시오 .
밸브의 교환
Step 3
정밀 십자 드라이버
밸브 (싱글 솔레노이드)
밸브 (더블 솔레노이드)
밸브 뒤쪽의 패킹 낙하주의
57635-KMK-00
밸브 커넥터의 분리
Step 2
커텍터
<밸브의 위치와 역할>
F1 Down
F2 Down
R1 Down
R2 Down
Light UP1
Light UP2
F1 UP
F2 UP
R1 UP
R2 UP
F1 Down
F2 Down
R1 Down
R2 Down
Light UP1
Light UP2
F1 UP
F2 UP
R1 UP
R2 UP
내용
좌측 앞쪽 대차 클램프
우측 앞쪽 대차 클램프
우측 안쪽 대차 클램프
좌측 안쪽 대차 클램프
앞쪽 멀티 카메라 사이드 조명 상승
뒤쪽 멀티 카메라 사이드 조명 상승
좌측 앞쪽 언클램프
우측 앞쪽 언클램프
우측 안쪽 언클램프
좌측 안쪽 언클램프
마크튜브
57634-KMK-00
6-25
6
◼

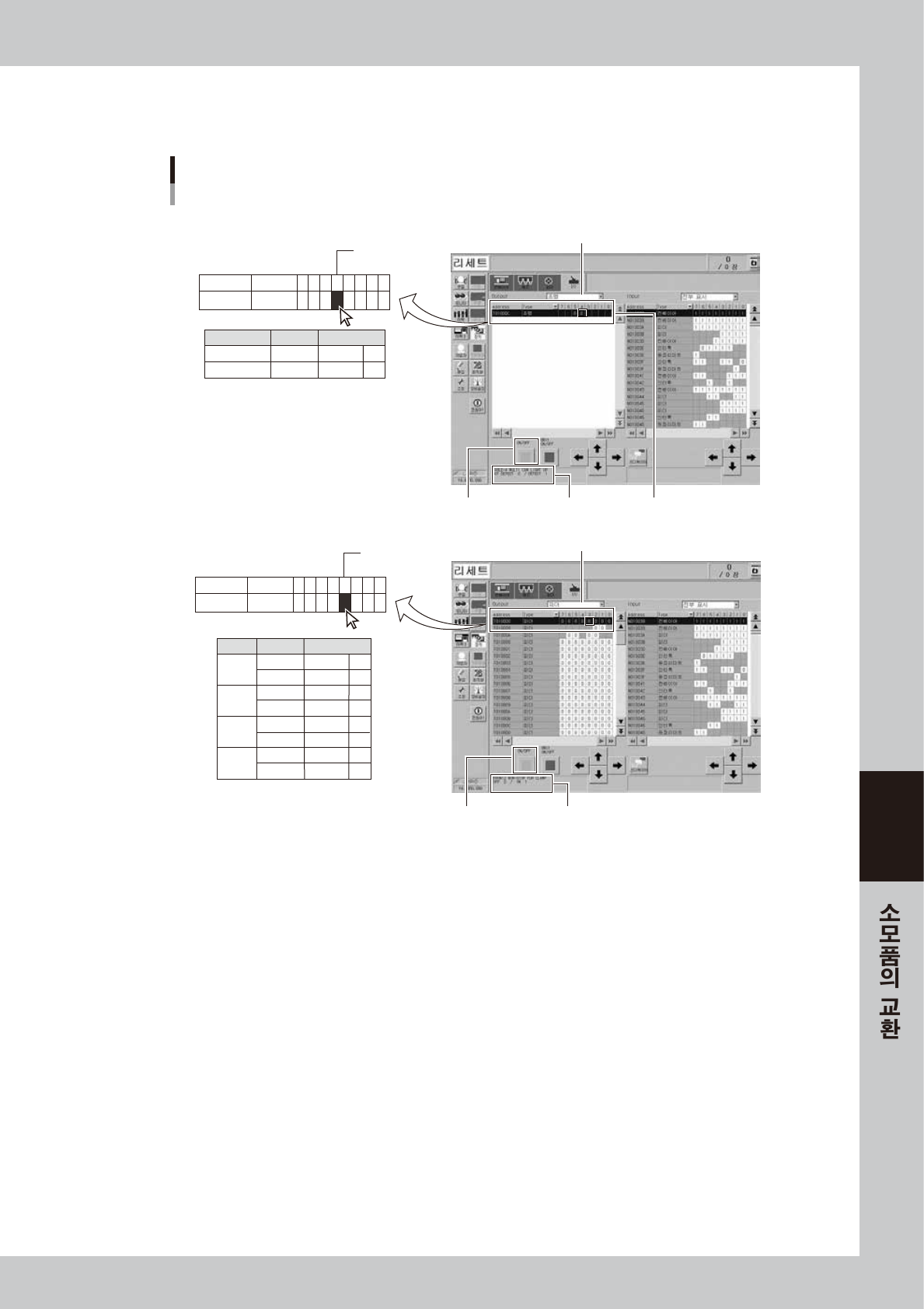

「I/O」화면에서의 밸브의 동작확인
밸브를 교환한 후에는 다음과 같이 밸브의 동작확인을 해 주십시오 .
밸브의 동작확인
「Output」 쪽의 「조명」 을 선택
어드레스를 선택
5
7
6
[ON/OFF] 버튼 어드레스의 내용표시
예) T010000-3
Address
T010000
Type
피더
7 6 5 4 3 2 1 0
0
00 0 0 000
예) T01000C-4
Address
T01000C
Type
조명
7 6 5 4 3 2 1 0
00
대차
2
1
0
4
3
Address
T010000
T010000
T010000
T010000
T010000
T010000
T010000
T010000
F1
F2
R1
R2
언클램프
클램프
언클램프
클램프
언클램프
클램프
언클램프
클램프
내용
[장치] - 「I/O」 화면
「Output」 쪽의 「피더」 를 선택
멀티 카메라
5
4
Address
T01000C
T01000C
상승
상승
TABLE-A (전)
TABLE-B (후)
내용
<대차 클램프 (참고)>
<멀티 카메라>
[ON/OFF] 버튼 어드레스의 내용표시
582 03 - K MK-0 0
