1.2.4 ANC 노즐 탈장착 툴에 대해서
노즐 스테이션 ( 옵션 / 이후 ANC) 을 겸비하고 있는 장비에는 , 유지보수를 위해 노즐 스테이션으로부터 노즐을
손으로 탈착할 수가 있습니다. 이 때「ANC 노즐 탈장착 툴」을 사용하면 , 최대 10 개의 노즐을 한꺼번에 탈장착
할 수가 있습니다.

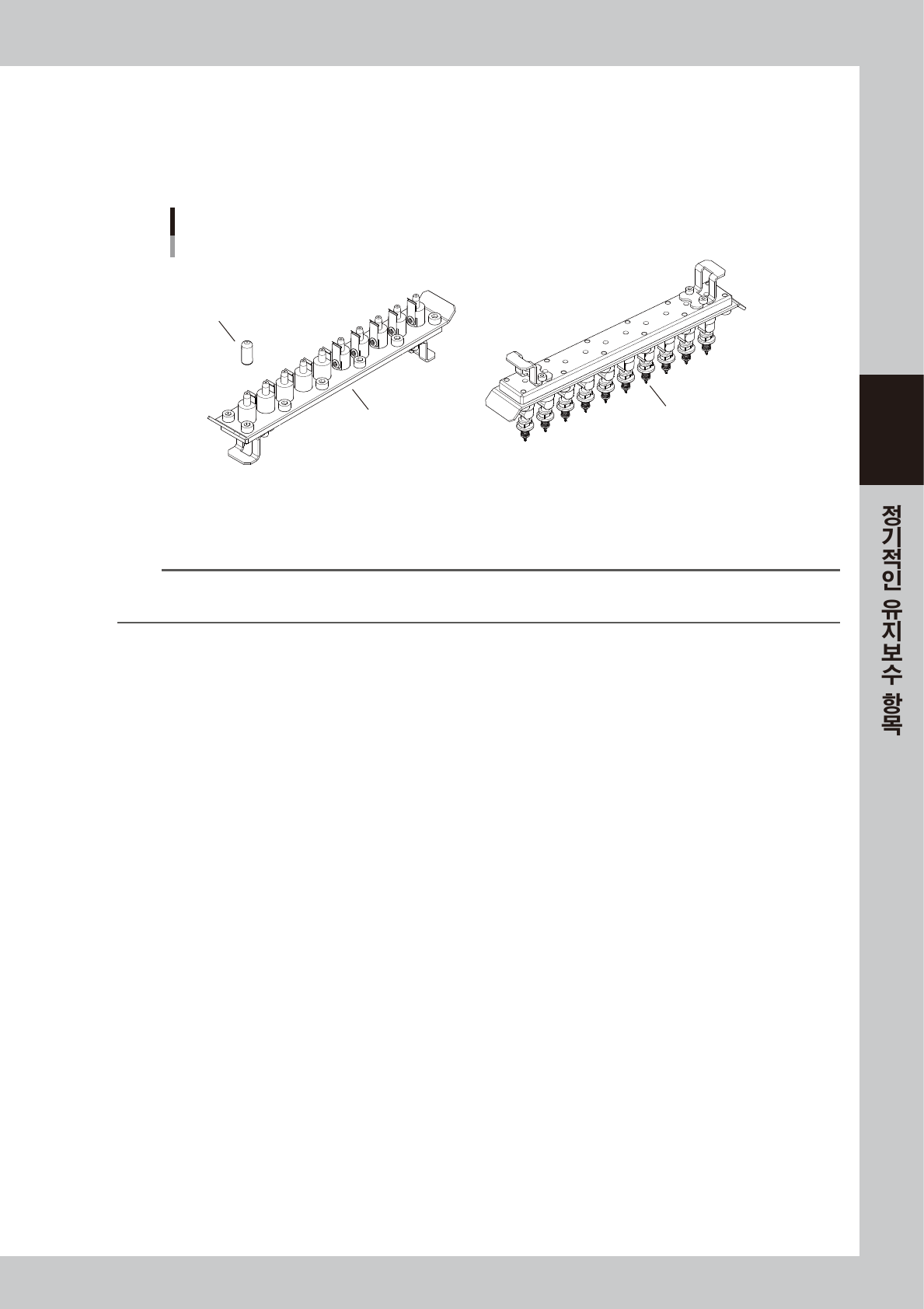

노즐 미장착 상태 노즐 장착상태 (아래방향으로 사용)
ANC 노즐 탈장착 툴
툴 선단 보호 캡
ANC 노즐 탈장착 툴
30X, 31X계열 노즐
57310 -K MK- 0 0
█
대상 노즐
사용가능 :30X 계열 노즐 (301A, 303A 노즐 등 ), 31X 계열 노즐 (311A, 312A 노즐 등 )
n
요점
ANC 노즐 탈장착 툴의 출하시에는 , 노즐 선단에「툴 선단 보호 캡」이 끼워져 있습니다.
툴의 선단을 보호하기 위해 , 사용시 이외에는 캡을 끼워 주십시오 .
3-8
3
█
ANC 노즐 탈장착 툴의 노즐 탈착방법
1
노즐 스테이션의 셔터를 오픈합니다 .
[ 장치 ]-「헤드」화면의 [ 노즐 STN 셔터 ] 버튼을
눌러서 노즐 스테이션의 셔터를 열어 주십시오 .
2
툴을 노즐 스테이션에 세팅합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 탈착할 노즐의 위치에 맞춰서 , 노즐 스테이션
내의 노즐에 툴을 똑바로 끼워 넣습니다 .
3. 툴이 노즐에 확실히 들어가 있는지 확인합니
다.
3
툴을 똑바로 들어 올립니다 .
툴을 똑바로 천천히 들어 올려 주십시오 .
n
요점
노즐 선단이 셔터 등에 부딪히지 않도록 , 툴을 똑바로 천천히
위로 들어 올립니다.
c
주의
툴을거세게들어올리거나 ,무리한힘을가하면노즐이나
노즐스테이션을파손시킬우려가있습니다 .
4
노즐 스테이션의 셔터를 닫습니다 .
1. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 .
2. 재차 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐
스테이션의 셔터를 닫아 주십시오 .

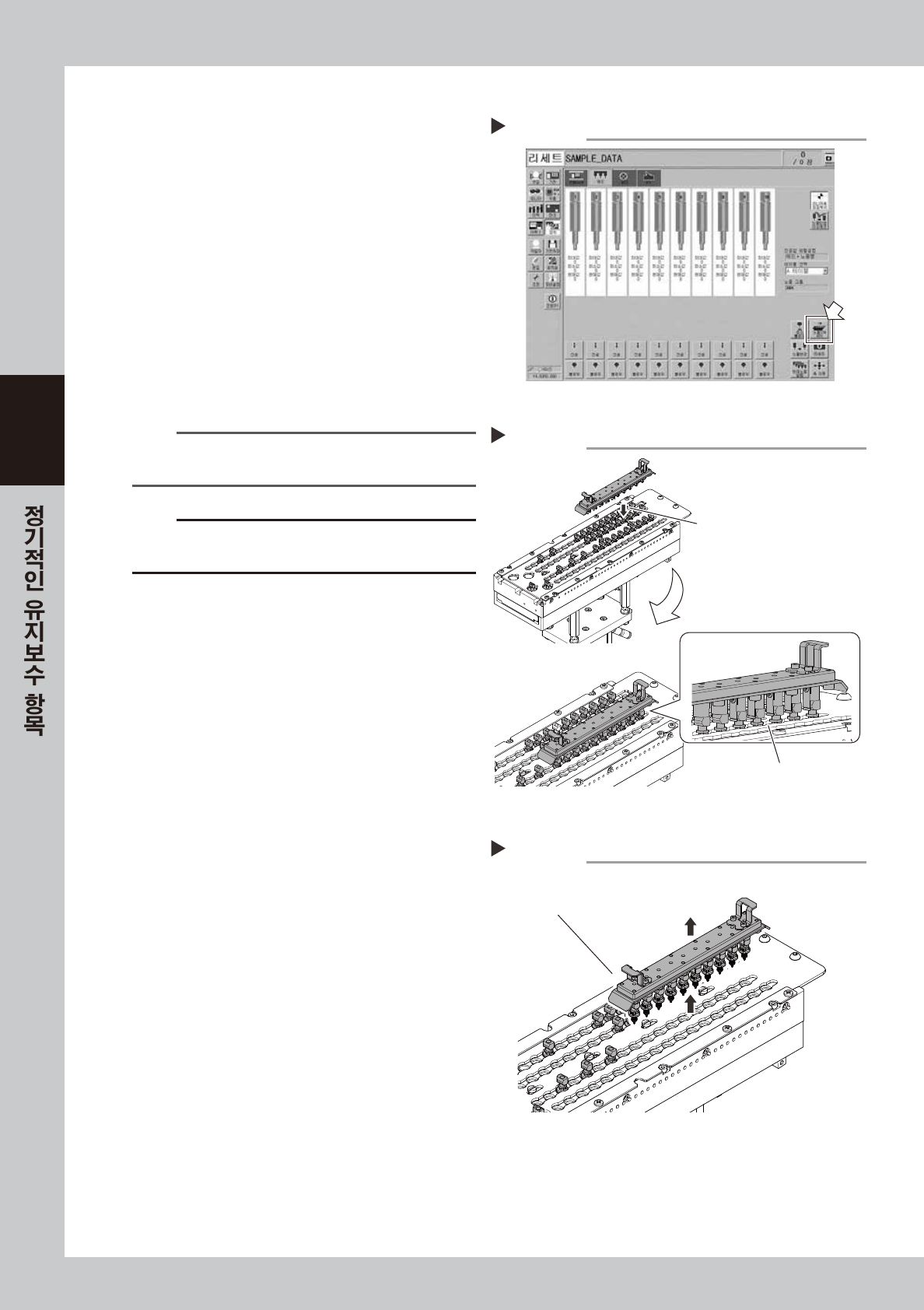

노즐 스테이션 셔터 열기
Step 1
58300-KMK-00
ANC 노즐 탈장착 툴 들어올리기
Step 3
셔터에 부딪히지 않도록
툴을 똑바로 들어 올린다
57312-KMK-00
ANC 노즐 탈장착 툴의 세팅
Step 2
탈착할 노즐에 맞춰서
툴을 똑바로 끼워서 넣는다
툴이 노즐에 확실하게
들어가 있는지 확인한다
57311-KMK-00
3-9
3
█
ANC 노즐 탈장착 툴의 노즐 장착방법
노즐 스테이션으로의 노즐 장착은 , 탈착했을 때와 반대순으로 실시합니다 .
1
노즐의 세팅위치를 확인합니다 .
노즐을 세팅할 위치에 다른 노즐이 들어 있지 않은지 확인하고 , 장착위치가 올바른지도 확인해 주십시
오.
n
요점
노즐의 세팅위치는 , 장비 내부에 부착되어 있는 노즐배치 라벨 또는「장비설정」내의「노즐 스테이션」을 확인합니다.
2
툴에 노즐을 세팅합니다 .
c
주의
노즐스테이션의각수납위치에는 ,노즐의종류와방향이틀리지않도록위치결정핀이들어있습니다 .툴에노즐을세팅할때에는 ,노즐
의종류와방향이틀리지않도록주의해주십시오 .
3
노즐 스테이션의 셔터를 오픈합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. [ 장치 ]-「헤드」화면의 [ 노즐 STN 셔터 ] 버튼을 눌러서 노즐 스테이션의 셔터를 열어 주십시오 .
4
툴을 노즐 스테이션에 세팅합니다 .
1. Step2 에서 노즐을 세팅한 툴을 노즐 스테이션의 해당하는 위치에 끼웁니다 .
2. 노즐이 노즐 스테이션에 확실하게 들어 있는지 확인합니다 .
5
노즐 스테이션의 셔터를 닫습니다 .
재차 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐 스테이션을 닫아 주십시오 .
6
툴을 똑바로 들어 올립니다 .
툴을 똑바로 천천히 들어 올려 주십시오 .
n
요점
노즐 선단이 셔터 등에 부딪히지 않도록 , 툴을 똑바로 천천히 위로 들어 올립니다.
c
주의
툴을거세게들어올리거나 ,무리한힘을가하면노즐이나노즐스테이션을파손시킬우려가있습니다 .
