3-31
3
3.8 베이스부
본 장비는 Y 축 동작시에 발생하는 열에 대한 대책으로 , 정면과 배면의 각 2 군데의 합계 4 군데에 흡기팬 필터
가 장착되어 있습니다.
필터의 청소를 소홀히 하면 , 필터가 막혀서 장비내부의 온도상승을 유발합니다 . 장비의 기능저하 및 수명단축의
원인이 될 수 있으므로 , 필터를 정기적으로 청소해 주십시오 .
또한, 팬 유닛을 탈착해서 필터를 청소하므로 , 장비의 전원을 OFF 하고 작업합니다.
3.8.1 Y 축 냉각팬 필터의 청소
1
장비의 전원을 OFF 합니다 .
2
팬 유닛을 탈착합니다 .
1. 십자 드라이버로 고정나사 (4 군데 ) 를 풀어서 ,
팬 유닛을 탈착합니다 . 고정나사를 분리할 필
요는 없습니다 .
2. 팬 유닛의 배선 커넥터를 분리합니다 .
3
필터를 분리합니다 .
스패너 (7) 로 , 팬 고정 너트를 분리하고 필터를 뺍
니다 .
4
필터를 청소합니다 .
필터의 양면을 청소기 또는 버큠 ASSY 등으로
먼지를 흡인해서 청소해 주십시오 .
c
주의
필터를젖은상태로사용하면 ,먼지가수분에의해뭉쳐서막히
기쉬워집니다 .가능한한물은사용하지마시고 , 청소기로청소
해주십시오 .
n
요점
더러움이 심하거나, 노화되어 있을 경우는 새로운 필터로 교환
해 주십시오 .
5
필터를 원상태로 장착합니다 .
팬 유닛에 필터를 끼우고 스패너 (7) 로 팬 고정
너트를 체결합니다 .
6
팬 유닛을 원위치에 장착합니다 .
1. 팬 유닛의 배선 커넥터를 접속합니다 .
2. 십자 드라이버로 고정나사 (4 군데 ) 를 체결해
서 팬 유닛을 원위치에 장착해 주십시오 .
c
주의
배선의끼임에주의해주십시오 .
필터의 분리
Step 3
필터
스패너 (7)
팬 고정 너트
57346-KMK-00
팬 유닛의 탈착
Step 2
팬 유닛
십자 드라이버
팬 배선 커넥터
57345-KMK-00
3-32
3
◼
간이적인흡기팬필터의청소
전술에서는 , 정기적으로 실행하는 필터의 청소방법에 대해서 설명했습니다만 , 간이적인 방법으로 가정용 청소기를 사용
해서 필터 커버로 부터 먼지를 흡인하는 방법도 있습니다 .
c
주의
자동운전중에는 ,청소하지마십시오 .
간이 흡기팬 필터의 청소
가정용 청소기
57347-KM K-00
3-33
3

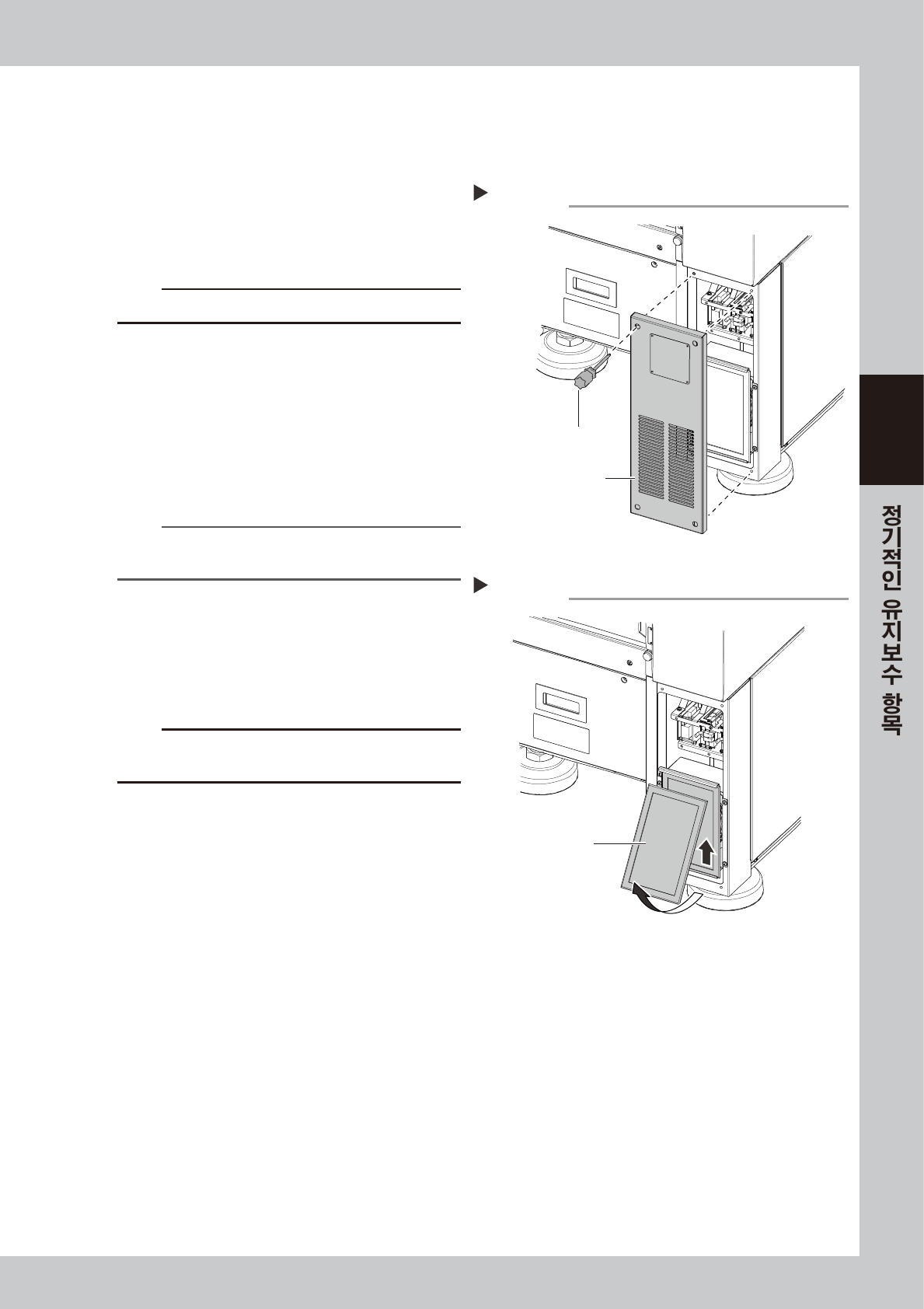

3.8.2 장비 배면의 필터 청소
제어부를 보호하기 위한 흡기 필터는 장비 배면의 우측에 설치되어 있습니다. 다음과 같은 순서대로 장비 배면의
필터를 청소해 주십시오 .
1
커버를 오픈합니다 .
십자 드라이버로 커버를 고정하고 있는 4 군데의
고정나사를 풀어 주십시오 . 고정나사를 분리할
필요는 없습니다 .
c
주의
커버에는접지선이접속되어있습니다 .
2
필터를 분리합니다 .
우측 그림과 같이 필터를 위로 들어 올려서 , 앞쪽
으로 빼냅니다 . 옆에 다른 장비가 없을 경우는 ,
옆으로 슬라이드 시켜서 뺄 수도 있습니다 .
3
필터를 청소합니다 .
청소기 또는 버큠 ASSY 로 필터부에 부착되어
있는 먼지 등을 제거합니다 .
n
요점
더러움이 심하거나 , 필터 자체가 노화되어 있을 경우는 ,
새로운 필터로 교환할 필요가 있습니다 .
4
필터를 원상태로 장착합니다 .
분리했을 때와 반대 순서로 필터를 원상태로 장착
해 주십시오 .
5
커버를 원위치에 장착합니다 .
c
주위
커버를장착할때에는 ,접지선이끼이지않도록주의해주십시
오.
필터의 분리
Step 2
필터
57381-KMK-00
커버 열기
Step 1
십자 드라이버
커버 (장비배면 우측하부)
57380-KMK-00
