5.6 FM 헤드의 사이드뷰 카메라 내부의 청소

사이드뷰 카메라는 , 전술의「4.1.4 FM 헤드의 사이드뷰 카메라의 간이청소」에서 설명한 바와 같이 간이청소를

실시합니다만 , 1 년을 기준으로 또는 , 사이드뷰 카메라 관련의 인식에러가 빈번히 발생할 경우에는 , 내부의 반사

판을 청소하실 것을 권장합니다.

주의

청소시 ,카메라각부에강한힘을가하지않도록주의하여주십시

오 .카메라의광축조정에오류가생길수있습니다 .

주의

조명등의트러블이나문제가발생한경우에는판매대리점또는

야마하로연락해주십시오 .자체적인분해청소는보장해드릴

수없습니다 .

장비의 전원을 OFF 합니다 .

1. 대차 사양의 경우는 , 대차를 탈착합니다 .

2. 어플리케이션을 종료합니다 .

3. 장비의 전원을 OFF 합니다 .

헤드 유닛을 앞쪽으로 이동시킵니다 .

1. 장비 정면의 안전커버를 오픈합니다 .

2. 헤드 유닛을 자기 앞쪽으로 이동시킵니다 .

3. 헤드유닛의 바로 밑에 사각건을 깔아둡니다 .

케이블의 결속밴드를 절단합니다 .

니퍼로 사이드뷰 카메라의 케이블을 고정하고

있는 결속 밴드 (4 군데 ) 를 절단해 주십시오 .

주의

케이블을상처내지않도록주의해서결속밴드를잘라주십시오 .

사이드뷰 카메라 ASSY 를 탈착합니

다.

1. 육각렌치 (4) 로 사이드뷰 카메라 ASSY 의

고정볼트 (2 군데 ) 를 분리합니다 .

2. 사이드뷰 카메라 ASSY 를 탈착합니다 .

요점

사이드뷰 카메라 ASSY 에는 위치 결정을 위한 노크 핀이

있습니다 .

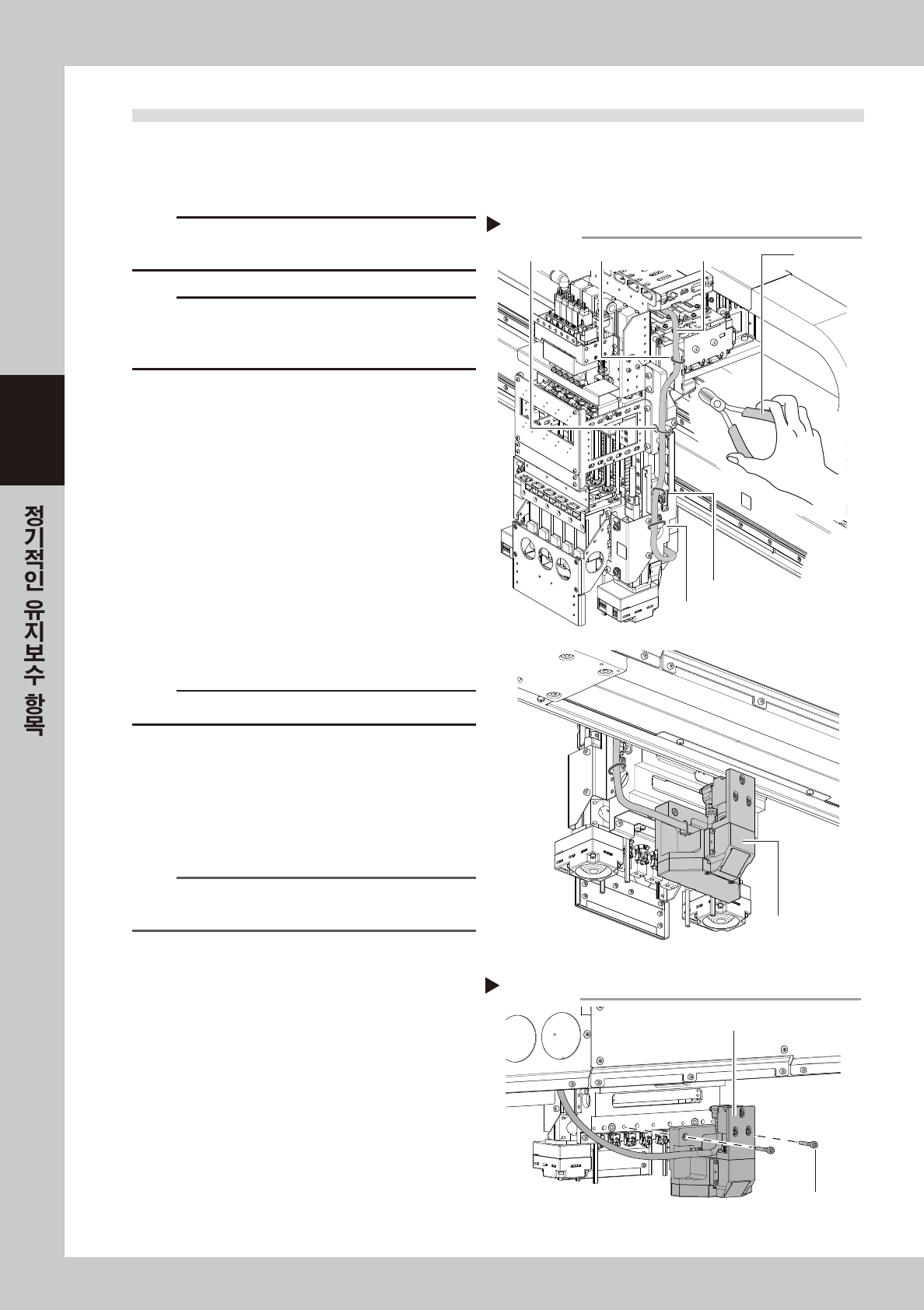

케이블 결속밴드의 절단

Step 3

결속밴드1

니퍼

결속밴드 2

결속밴드 3

결속밴드 4

사이드뷰 카메라 케이블

사이드뷰 카메라 ASSY

57388-KMK-00

카메라 ASSY의 탈착

Step 4

사이드뷰 카메라 ASSY

고정볼트

57389-KMK-00

3-69

사이드뷰 카메라 ASSY 를 임시 고정합니다 .

작업을 수월하게 하기 위해서, 사이드뷰 카메라 ASSY 를 X 축 케이블 덕트 커버의 위에 임시고정합니다 .

1. 사이드뷰 카메라 ASSY 를 X 축 프레임의 밑으로 통과시켜서 , X 축 케이블 덕트 커버의 위에 다음의

그림과 같이 올려둡니다 .

2. 결속밴드 ( 길이 250mm) 로 , 사이드뷰 카메라 ASSY 를 임시로 고정합니다 .

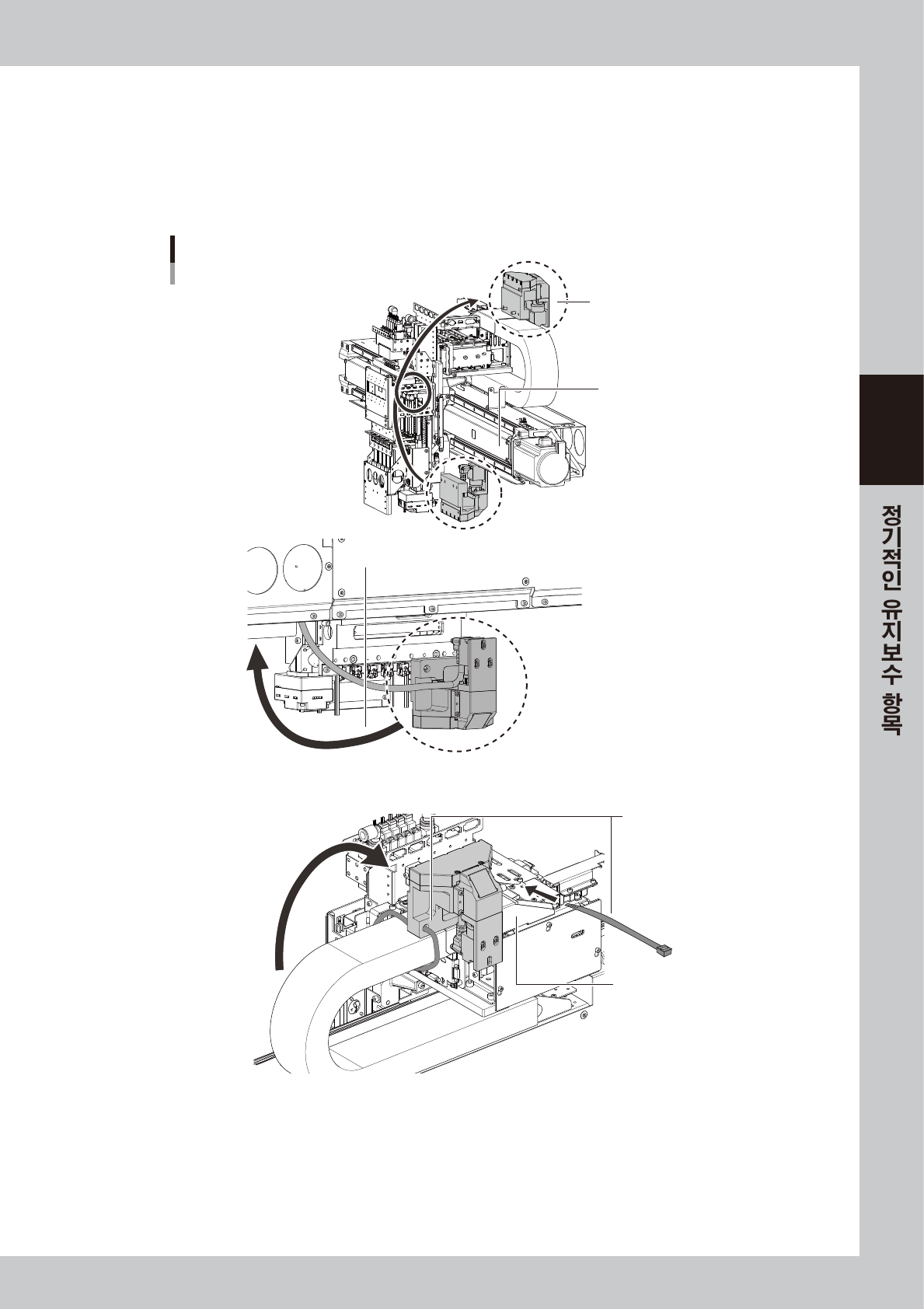

사이드뷰 카메라 ASSY의 임시고정

결속밴드로 고정한다

X축 프레임 밑으로 통과시킨다

X축 케이블 덕트 커버

X축 프레임

사이드뷰 카메라 ASSY

<X축 프레임 상부>

57390 -K MK-0 0

3-70

카메라 홀더를 탈착합니다 .

육각렌치(2.5)로 카메라 홀더의 고정볼트(4군데)

를 분리하고 , 카메라 홀더를 탈착합니다 .

요점

카메라 홀더에는 위치 결정을 위한 노크 핀이 있습니다 .

카메라 홀더내의 반사판을 청소합니다 .

1. 면봉에 무수 에탄올을 소량 적셔서 , 카메라 홀

더내의 반사판을 닦습니다 .

2. 마른 면봉으로 재차 반사판을 닦습니다 .

3. 반사판에 용제의 닦고 남은 흔적이 없는지

확인해 주십시오 .

카메라 홀더를 원상태로 장착합니다 .

사이드뷰 카메라의 커버를 탈착합니다 .

1. 카메라 홀더쪽의 카메라 커버 고정볼트 (2 군

데 ) 를 육각렌치 (2.5) 로 느슨하게 합니다 .

볼트를 분리할 필요는 없습니다 .

2. 남은 다른 고정볼트 (2 군데 ) 를 분리합니다 .

3. 카메라 커버를 안쪽으로 슬라이드 시킨후에 ,

위로 들어 올려서 탈착합니다 .

카메라 커버의 탈착

Step 9

고정볼트 2개를 분리한다

<위에서 본 그림>

카메라 홀더

고정볼트

카메라 커버

슬라이드 시킨다

카메라 커버

57393-KMK-00

반사판의 청소

Step 7

반사판

무수 에탄올을 적신 면봉

57392-KMK-00

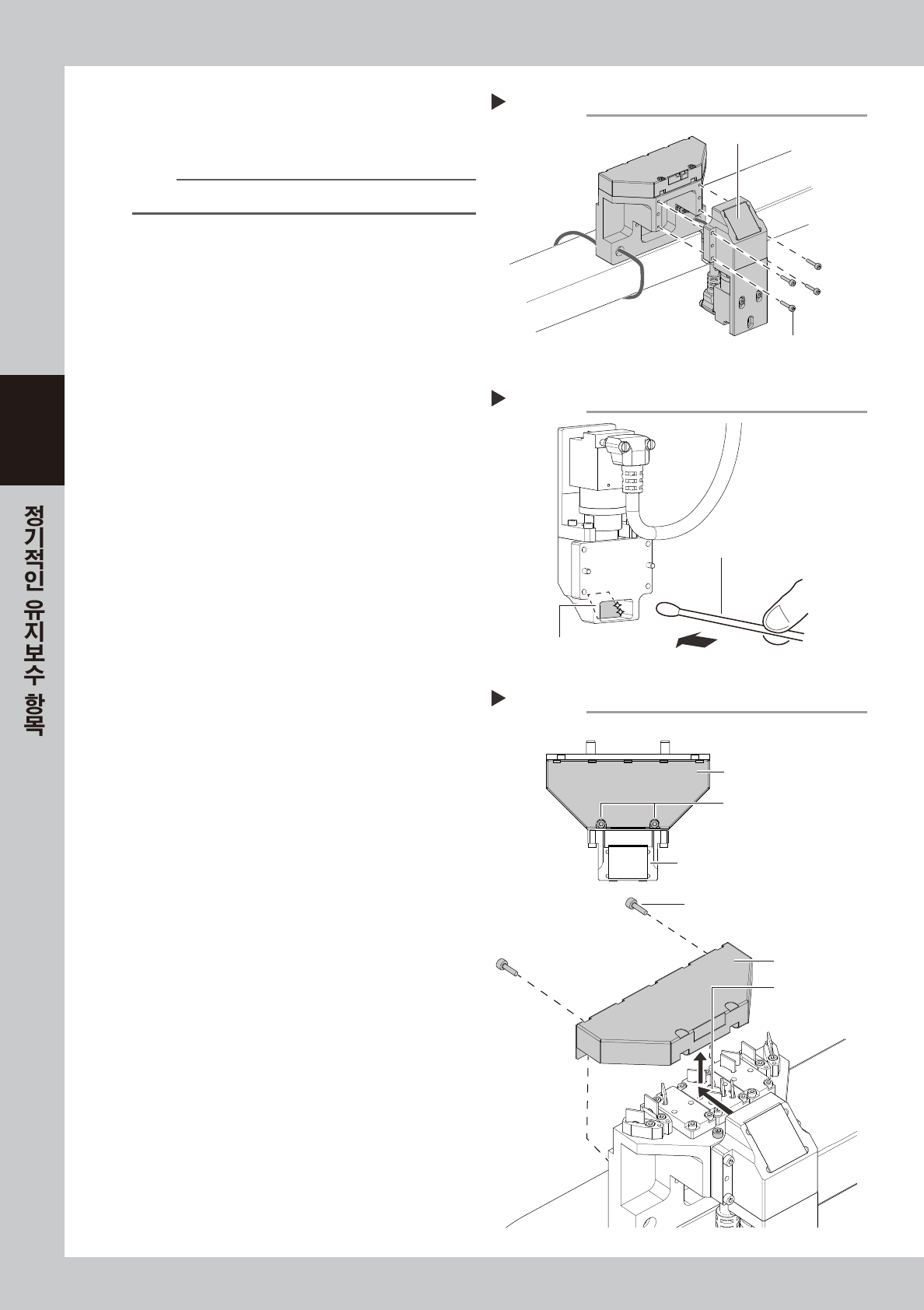

카메라 홀더의 탈착

Step 6

카메라 홀더

고정볼트

57391-KMK-00
