3-34
3
4. 6 개월
여기에서는 6 개월에 한 번을 기준으로 실행하는 유지보수 항목에 대해서 설명합니다 .
4.1 카메라 조명 유니트의 청소
먼지 등에 의해 조명 유니트가 더러워질 경우가 있으므로 , 다음과 같이 정기적으로 청소해 주십시오 .
c
주의
청소시 ,카메라각부에강한힘을가하지않도록주의하여주십시오 .카메라의광축조정에오류가생길수있습니다 .
c
주의
조명등의트러블이나문제가발생한경우에는 ,판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해드릴수없습
니다 .

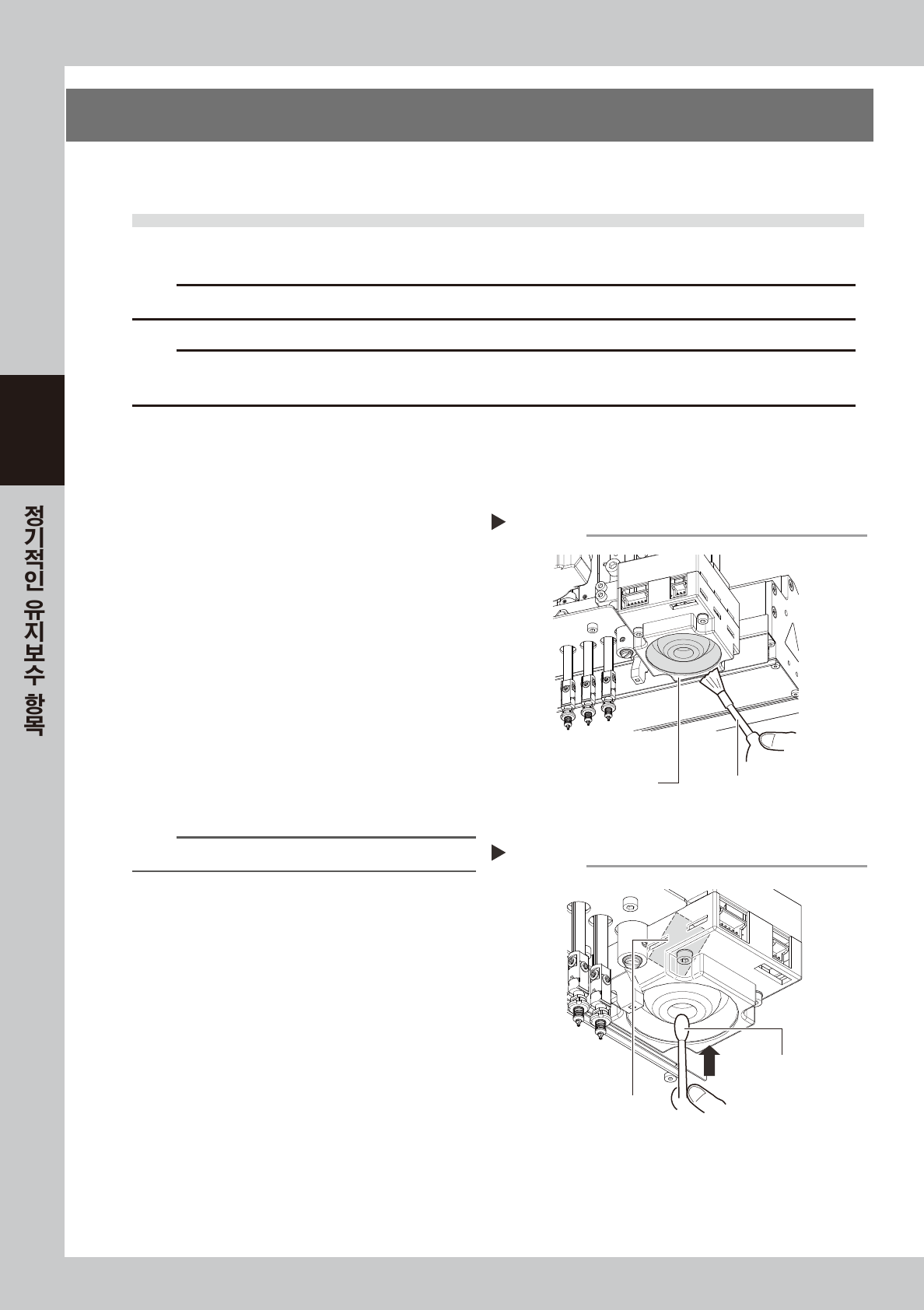

4.1.1 피듀셜 카메라
피듀셜 카메라는 헤드부에 장착되어 있습니다. 조명 유니트 부분의 청소 방법을 다음과 같이 설명합니다.
1
헤드 유닛을 이동합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차 사양의 경우는 , 대차를 탈착합니다 .
4. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
2
조명 부분을 청소합니다 .
블로워 브러시를 사용해서 조명 부분의 먼지를
제거해 주십시오 .
3
반사판을 청소합니다 .
면봉에 렌즈 클리너를 조금 묻혀서 우측 그림의
반사판 부분을 닦아 주십시오 .
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다.
피듀셜 카메라 조명
블로워 브러시로 먼지를 털어낸다
Step 2
블로워 브러시
57348-KMK-00
렌즈 클리너를 묻힌 면봉
반사판을 청소한다
Step 3
반사판
57349-KMK-00
3-35
3

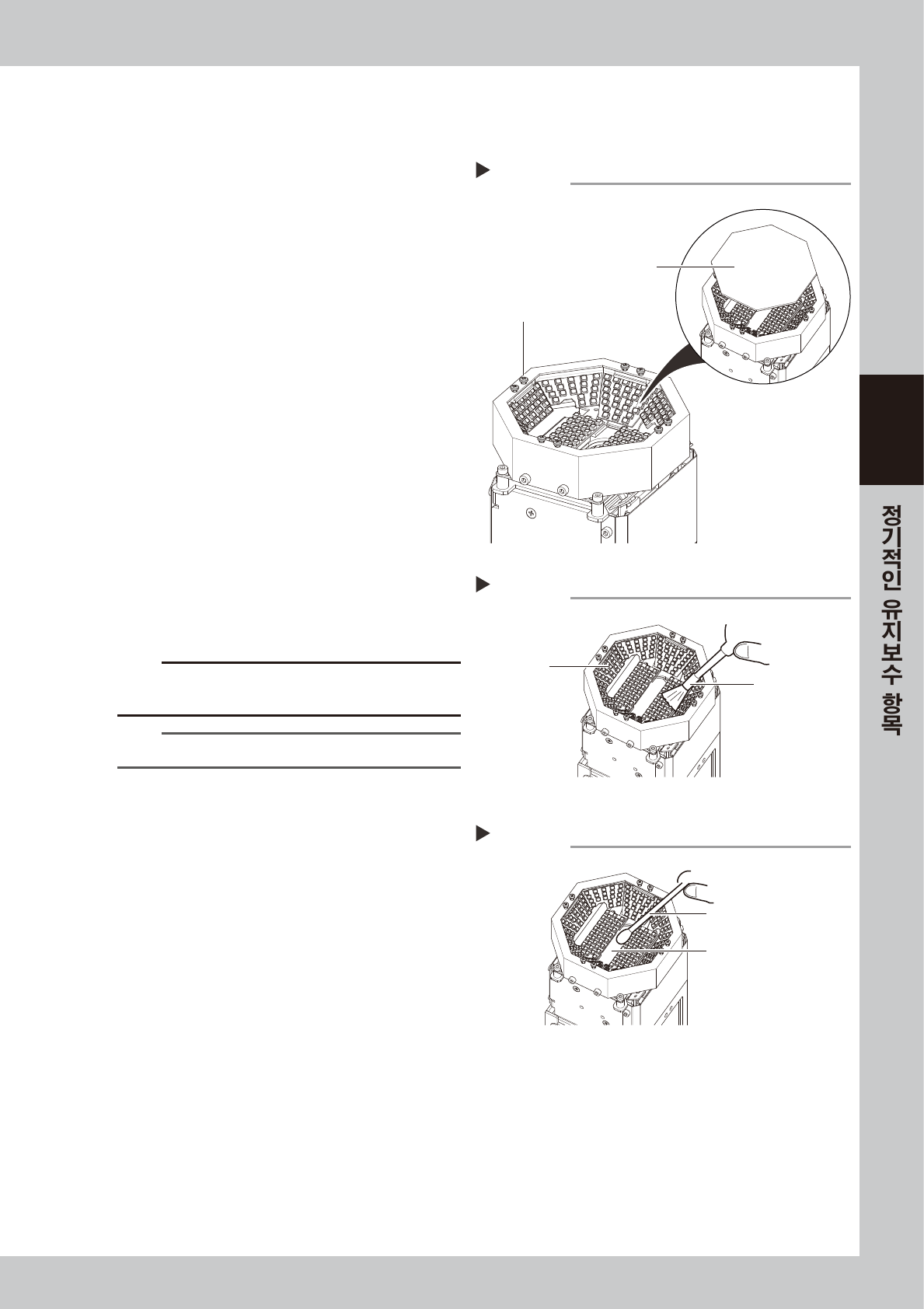

4.1.2 멀티 카메라의 청소
멀티 카메라의 조명 유니트의 청소 방법을 다음과 같이 설명합니다.
e
1
보호 글래스를 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 십자 드라이버로 고정나사 (8 군데 ) 를 풀어서 ,
보호 글래스를 탈착해 주십시오 .
고정나사를 분리할 필요는 없습니다 .
2
와이퍼로 조명 글래스를 닦습니다 .
먼지가 나지 않는 와이퍼에 렌즈 클리너를 몇방울
적셔서 , 보호 글래스의 표면과 이면을 닦아 주십
시오 .
3
조명을 청소합니다 .
블로워 브러시를 사용해서 조명 부분의 먼지를
제거해 주십시오 .
4
반투명 유리 부분을 청소합니다 .
면봉에 렌즈 클리너를 조금 적셔셔 반투명 유리
부분을 닦아 주십시오 .
5
보호 글래스를 원상태로 장착합니다 .
1. 보호 글래스를 원위치에 세팅하고 , 고정나사
(8 군데 ) 를 체결해 주십시오 .
체결 토크 :0.14N
・
m
c
주의
고정나사를체결할때에는 ,주의가필요합니다 .
체결토크이상의힘으로체결하면 ,부품이파손됩니다 .
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다.
반투명 유리의 청소
Step 4
반투명 유리
렌즈 클리너를 묻힌 면봉
57352-KMK-00
조명의 청소
Step 3
조명
블로워 브러시
57351-KMK-00
보호 글래스의 탈착
Step 1
보호 글래스
고정나사
57350-KMK-00
3-36
3

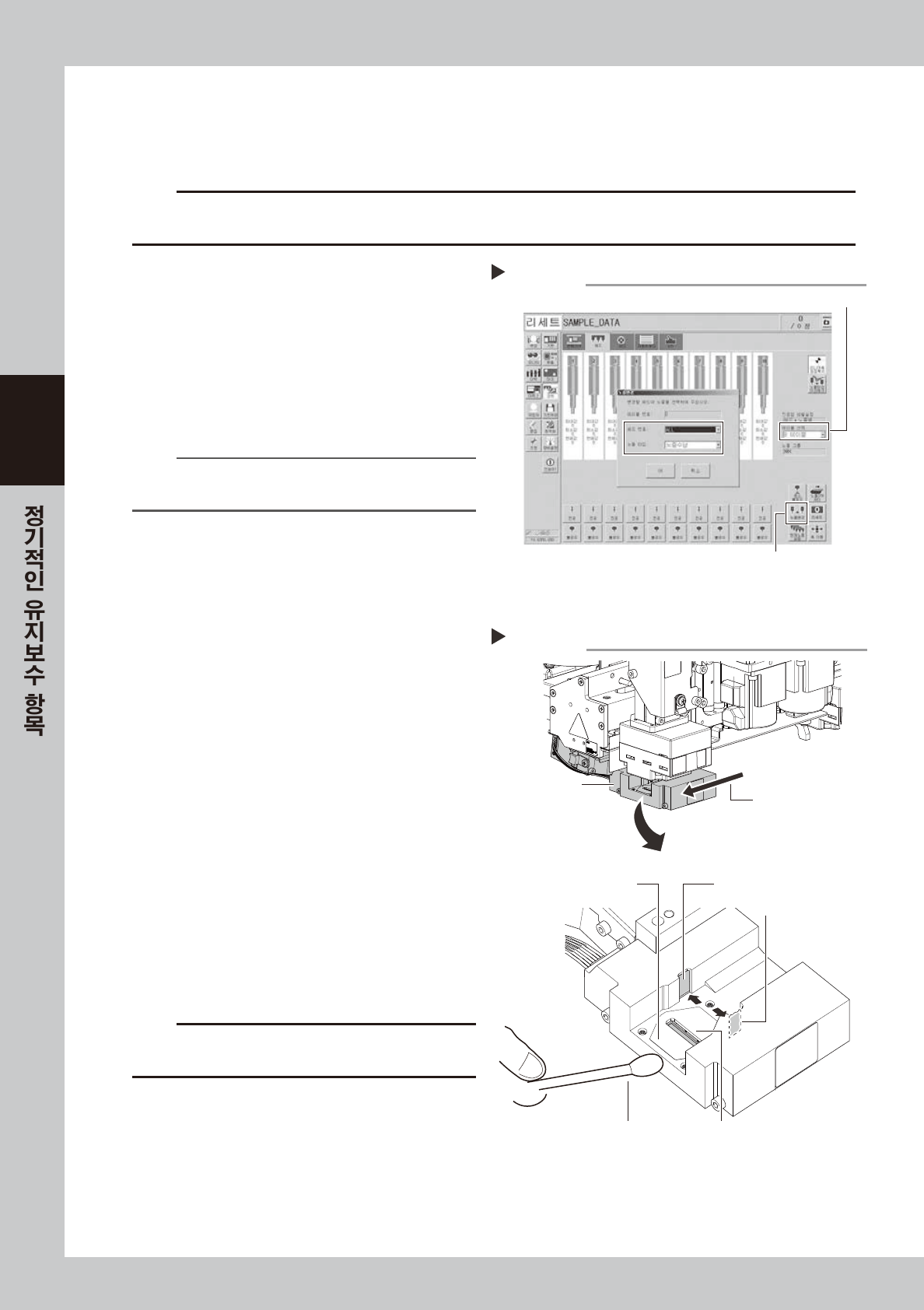

4.1.3 HM 헤드의 스캔 카메라 청소
스캔 카메라 조명 확산판 및 프리즘은 카메라 왼쪽 선단의 개구부에 장착되어 있습니다. 먼지 등에 의해 스캔
카메라의 조명 확산판과 프리즘이 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시 ,카메라각부에강한힘을가하지않도록주의해주십시오 .카메라내부에는글래스부품을사용하고있으므로파손될우려가있
습니다 .
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
3
스캔 카메라를 이동합니다 .
1. 모든 헤드가 상승단에 있는 것을 확인합니다 .
헤드가 스캔 카메라와 간섭하는 높이에 있을
경우는 , 모든 헤드 ( 노즐 홀더부 ) 를 손으로
상승단까지 올려 주십시오 .
2. 스캔 카메라를 헤드유닛 정면에서 봤을때 좌측
끝까지 (10 번 헤드쪽 ) 이동시킵니다 . 이때
무리한 힘을 가하지 않도록 해 주십시오 .
4
확산판과 프리즘을 닦습니다 .
1. 메인조명 확산판의 상면 및 프리즘면의 더러움
을 면봉으로 닦습니다 . 프리즘면은 좁으므로 ,
면봉 등의 선단을 길게 뽑아 꼬아서 가볍게 닦
아 주십시오 .
2. 사이드뷰 조명 확산판과 프리즘을 면봉으로 닦
습니다 . 프리즘면은 정면에서 보이지 않으므
로 손거울 등을 사용해 주십시오 .
c
주의
용제는사용하지말아주십시오 .용제를사용하면프리즘의표면
처리가벗겨지거나 ,확산판이변색될가능성이있습니다 .
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58303-KMK-00
조명 확산판과 프리즘의 청소
Step 3, 4
면봉
메인 확산판 사이드뷰 확산판
사이드뷰 프리즘
메인 프리즘
손으로 이동
스캔 카메라
57353-KMK-00
