3.4 샤프트 선단부의 확인
샤프트의 선단부는 장기간 사용함으로 인해 더러워질 경우가 있으므로 , 정기적으로 선단부를 확인할 필요가 있
습니다. 여기에서는 , HM 헤드 유닛을 예로 들어서 샤프트 선단부의 확인 방법에 대해서 설명합니다.
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
3
샤프트의 선단부를 확인합니다 .
손거울 등을 사용해서 샤프트의 선단부를 육안으
로 확인합니다 . 헤드 전부를 확인해 주십시오 .
참고
샤프트의 선단이 더러워져 있을 경우는 , 후술의「5.4 샤프트
선단부의 청소」를 참조해서 청소해 주십시오 .
샤프트 선단부의 확인
Step 3
<모든 헤드를 확인>
손거울
57399-KMK-00
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58315-KMK-00
3-25
3
3.5 HM 헤드의 Z 축 동작확인
3.5.1 HM 헤드의 스플라인 샤프트 Z 축의 동작확인
다음과 같이 HM 헤드의 스플라인 샤프트 Z 축의 동작확인 방법에 대해서 설명합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
Z 축을 상하로 동작시킵니다 .
Z 축의 조인트 블록 하부를 손가락으로 내립니다 .
손을 떼면 원위치로 되돌아 갑니다 .
다른 스플라인 샤프트와 비교해서 , 무게나 움직
임 , 이음의 발생 여부를 확인해 주십시오 .
c
주의
샤프트부분을만지면 ,표면에구리스가없어져서녹이생길
우려가있으므로 ,주의해주십시오 .
c
주의
스플라인샤프트에이상이있는상태에서의장비운전은 ,치명적
인트러블을초래할가능성이있으므로 ,운전을중지하고대리점
또는야마하로연락해주십시오 .
3.5.2 HM 헤드의 스플라인 샤프트 주변의 확인과 청소
다음과 같이 HM 헤드의 스플라인 샤프트 주변의 확인과 청소를 실시합니다.
e
1
헤드유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 주변을 육안으로
확인합니다 .
스플라인 샤프트에 더러움이나 이물질의 부착
여부를 확인해 주십시오 .
3
스플라인 샤프트를 청소합니다 .
더러움이나 이물질이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로
스플라인 샤프트를 닦습니다 .
c
주의
스플라인샤프트의표면에구리스가없어지면 ,녹이생길우려가
있으므로 ,구리스를완전히제거하지않도록주의해주십시오 .
단 ,상기의청소작업으로인해구리스가제거되었을경우에는 ,
후술을참조해서구리스를도포해주십시오 .
Ｚ축의 동작확인
Step 2
이 부위를 손으로 내린다
조인트 블록
57334-KMK-00
스플라인 샤프트의 청소
Step 3
면봉
57335-KMK-00
3-26
3

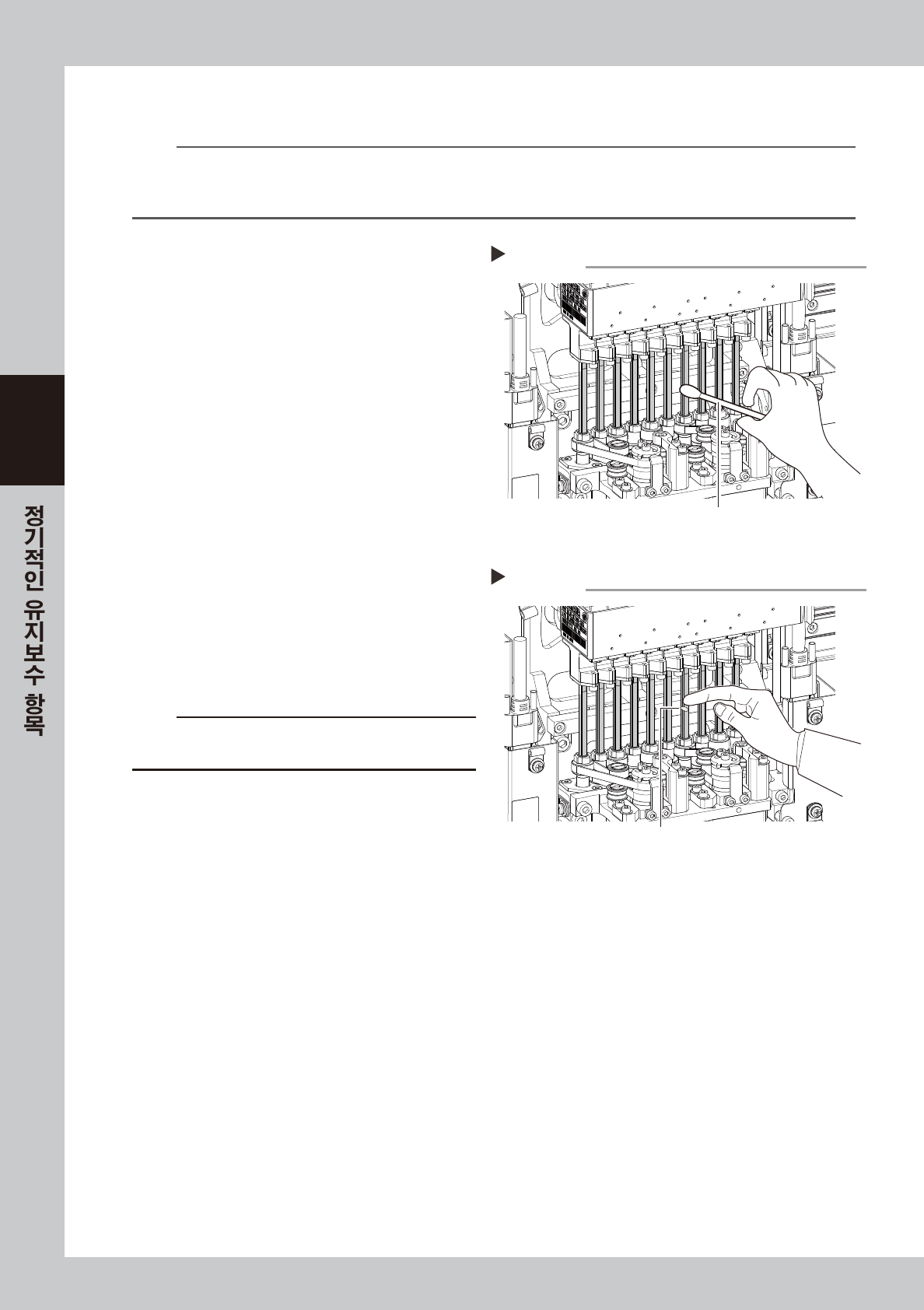

3.5.3 HM 헤드의 스플라인 샤프트의 급유 ( 필요시에만 )
n
요점
HM 헤드 유닛의 스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다. 단 , 맨손으로 만지거나 용제 등이 샤프트에
튀어서 표면의 구리스가 없어지면 녹이 생길 우려가 있으므로 , 녹을 방지하는 목적으로 필요에 따라 지정 구리스 (NSL) 를 엷게
도포해 주십시오 .
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 종이 와이퍼나 면봉 등으로
스플라인 샤프트를 닦습니다 .
3
스플라인 샤프트에 구리스를 도포합니
다.
보호장갑을 낀 손에 지정 구리스 (NSL)를 묻혀서,
샤프트 부분의 표면에 골고루 엷게 도포해 주십시
오.
4
구리스를 닦아냅니다 .
1. 손으로 스플라인 샤프트를 수차례 상하로 동
작시킵니다 .
2. 먼지가 나지 않는 종이 와이퍼나 면봉 등으로
샤프트의 상하단에 고여있는 여분의 구리스를
닦아 주십시오 .
c
주의
구리스를닦을때에는 ,스플라인샤프트표면의구리스가완전히
제거되지않도록주의해주십시오 .
스플라인 샤프트의 구리스 도포
Step 3
구리스를 균일하게 도포
57337-KMK-00
스플라인 샤프트의 청소
Step 2
면봉
57336-KMK-00
