6-12 6 ： 풀리와 샤프트를 분리하는 장소 ： 샤프트를 빼는 방향 이 풀리를 푼다 풀리의 위치를 마킹 이 풀리를 푼다 육각렌치 (4) 육각렌치 (5) 컨베이어 벨트의 교환 YSM20WR 듀얼레인 사양 57 6 36 -K M K- 0 0
6-11
6

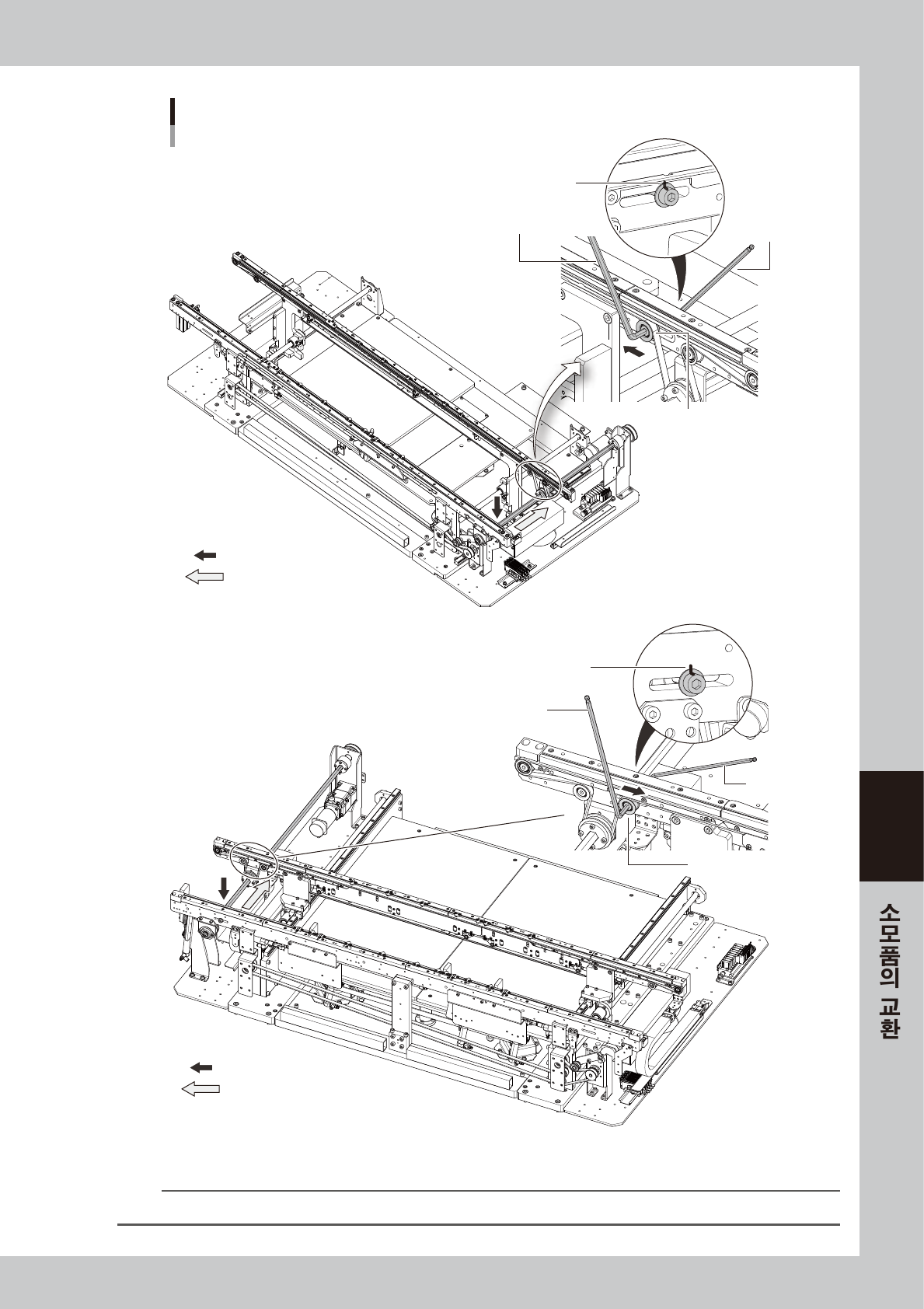

컨베이어 벨트의 교환
<YSM20R 싱글레인 사양>
<YSM20R 싱글레인 사양(중량반송 사양)>
이 풀리를 푼다
풀리의 위치를 마킹
육각렌치 (5)
육각렌치 (4)
이 풀리를 푼다
풀리의 위치를 마킹
육각렌치 (5)
육각렌치 (4)
： 풀리와 샤프트를 분리하는 장소
： 샤프트를 빼는 방향
： 풀리와 샤프트를 분리하는 장소
： 샤프트를 빼는 방향
＊ 상기의 그림은 우측흐름 사양의 경우입니다.
YSM20WR 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다.
5762 0-KM K-10
참고
흐름방향에 따라 텐셔너( 풀리) 의 위치가 달라집니다 .
6-12
6
： 풀리와 샤프트를 분리하는 장소
： 샤프트를 빼는 방향
이 풀리를 푼다
풀리의 위치를 마킹
이 풀리를 푼다
육각렌치 (4)육각렌치 (5)

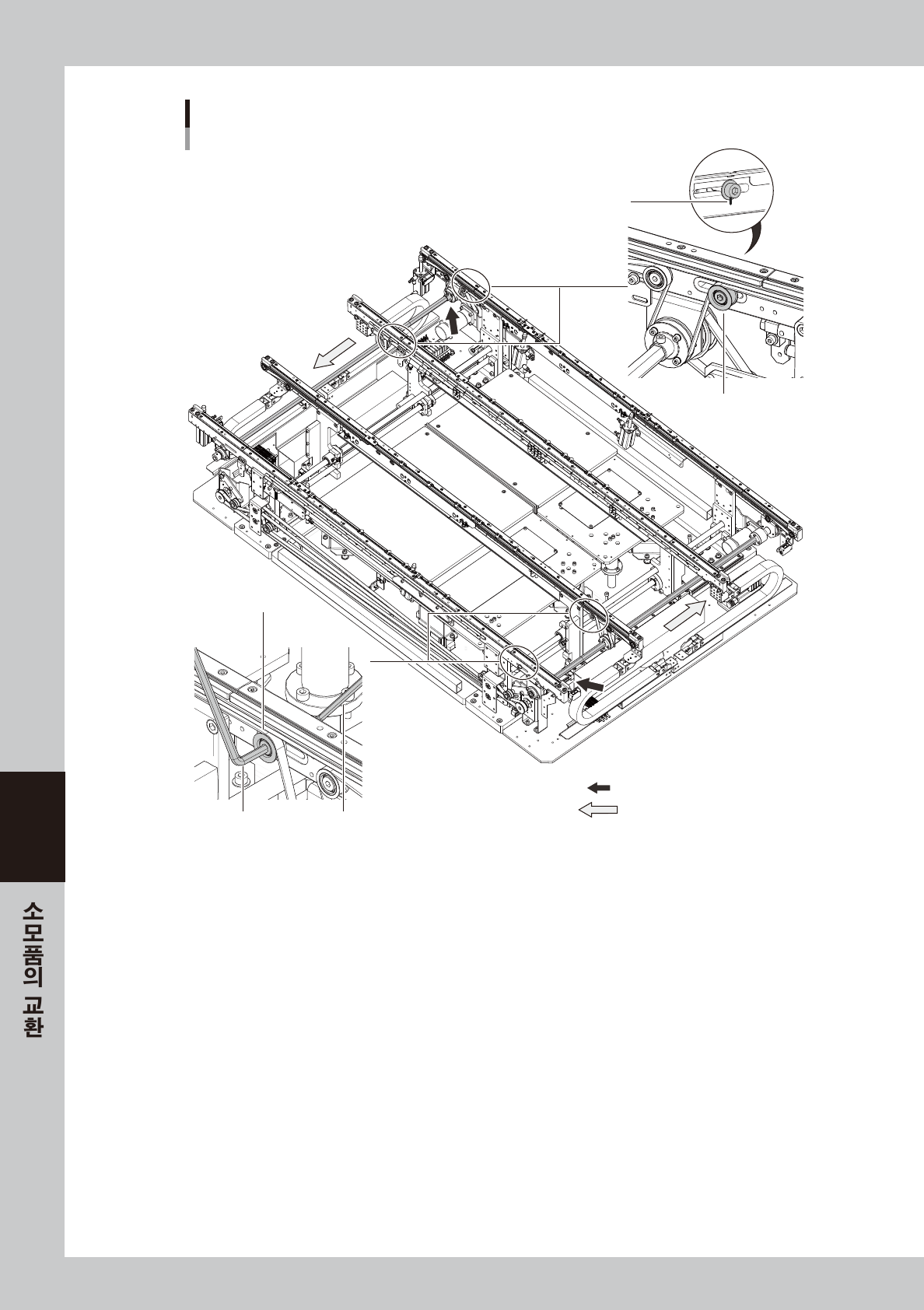

컨베이어 벨트의 교환
YSM20WR 듀얼레인 사양
57636 -K MK- 0 0
6-13
6
█

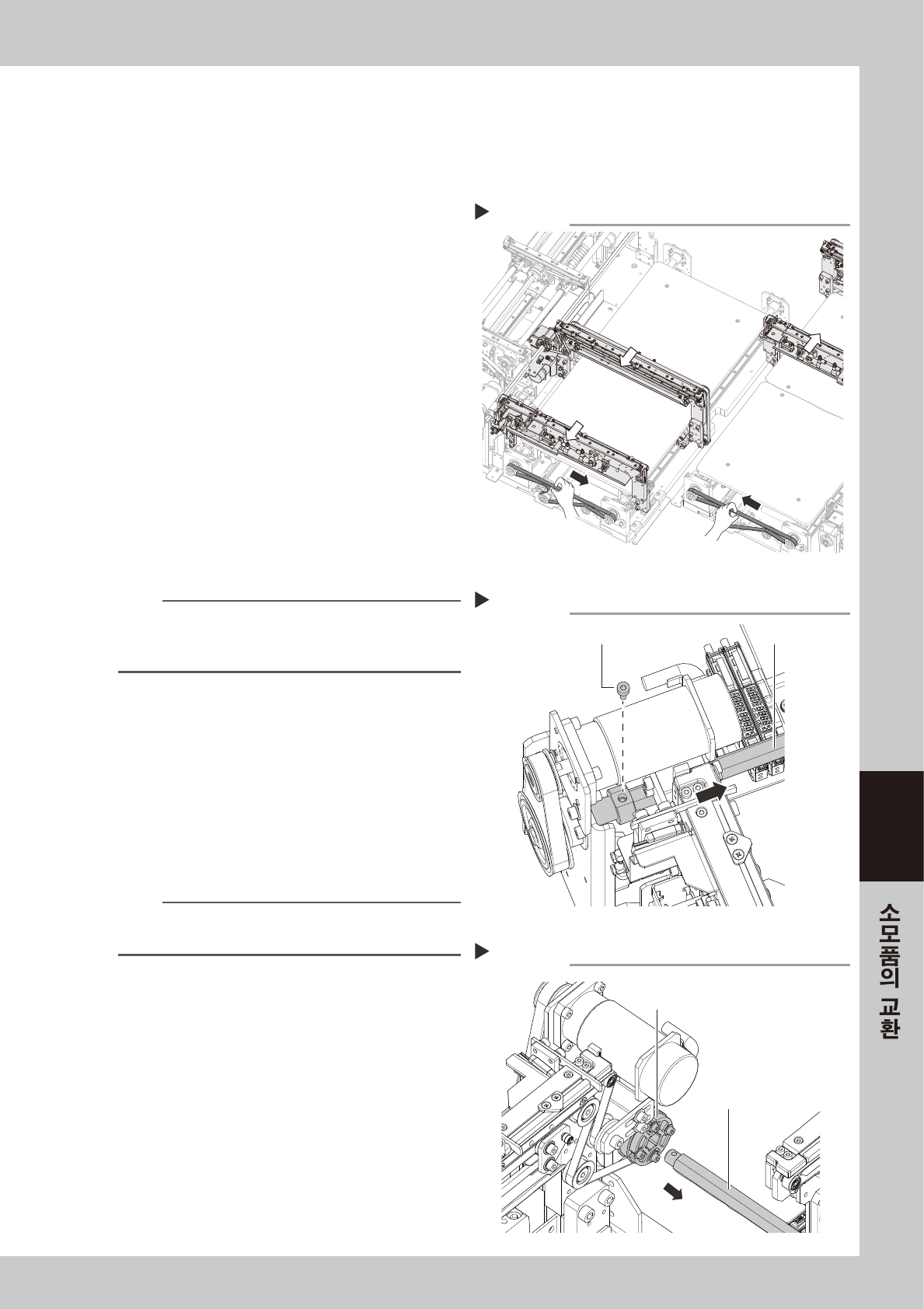

장비 사양에 따른 컨베이어 벨트의 교환순서에 대해서
YSM20R 듀얼 스테이지 사양의 W2 축 , W3 축의 컨베이어 벨트에 대해서는 , 다른 부위의 벨트와 교환순서가 다릅니다 .
YSM20R 듀얼 스테이지 사양의 W2 축 , W3 축 이외의 컨베이어 벨트를 교환할 경우에는 Step10 으로 진행해 주십시오 .
█
YSM20R 듀얼 스테이지 사양의 W2 축 , W3 축의 컨베이어 벨트를 교환할 경우
5
임의의 기판 데이터를 읽습니다 .
임의의 기판 데이터를 로딩하고 , 기판 데이터의
「기판」-「B: 기판 사이즈 Y」의 값이 380mm
이상의 경우에는 , 380mm 보다 작은 값을 입력합
니다 .
6
컨베이어의 U 축을 이동시킵니다 .
1. 안전커버를 닫고 , 비상정지를 해제합니다 .
대차 사양의 경우는 , 대차를 장착합니다 .
2. 「셋업」화면의 [ 실장위치 이동 ] 버튼을 눌러
서 컨베이어를 실장위치로 이동시킵니다 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
4. 대차를 탈착하고 , 비상정지 버튼을 누릅니다 .
5. 우측 그림의 화살표 방향으로 U 축 벨트를
손으로 움직이면 , 컨베이어 벨트 전체가 이동
합니다 .
W2 는 안쪽 끝까지 , W3 은 앞쪽 끝까지 컨베
이어를 이동시켜 주십시오 .
참고
기판 사이즈Y 가 380mm 보다도 작을 경우에는 [실장위치 이
동] 버튼을 누르면 , 스테이지 2 (W2 축 ) 과 스테이지 3 (W3)
이 전후로 이동합니다.
7
샤프트의 고정볼트를 분리합니다 .
육각렌치 (3) 로 샤프트를 고정하고 있는 볼트를
분리합니다 .( 위치는 Step4 의 그림 참조 )
8
벨트 구동용 풀리로부터 샤프트를 당겨
서 뺍니다 .
W2 의 샤프트는 앞쪽 , W3 의 샤프트는 안쪽으로
좀 더 당겨서 구동용 풀리로부터 완전히 빼 주십
시오 .
n
요점
샤프트를 당겨서 뺄 때에는 구동용 풀리가 빠지기 쉬우므로 ,
풀리를 손으로 지탱한 상태에서 작업해 주십시오 .
구동용 풀리
샤프트
구동용 풀리에서 샤프트 빼기
Step 8
57623-KMK-00
샤프트 고정볼트의 분리
Step 7
샤프트볼트
57622-KMK-00
W2축
W3축
컨베이어 U축의 이동
Step 6
57621-KMK-00
