3-4
3
1.2.2 노즐 에어경로의 청소
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 ,
[ 노즐 STN 셔터 ] 버튼으로 노즐 스테이션의
셔터를 열어서 노즐을 탈착해 주십시오 .
2
에어블로우 합니다 .
1. 노즐 선단을 탈착해서 노즐 장착쪽에서 블로우
합니다 .
2. 노즐 선단을 끼운 상태로 노즐 장착쪽에서
블로우 합니다 .
c
주의
클립은변형되지않도록주의해주십시오 .
n
요점
더러움이 심할 경우는 , 하기의 Step3, 4 를 실행하여 주십시
오.
3
노즐구멍을 청소합니다 .
1. 노즐구멍에 노즐청소용 와이어를 통과시킵니
다.
2. 우측 그림과 같이 노즐을 움직여서 청소합니
다.
4
에어블로우 합니다 .
위에서 통과시킨 노즐 청소용 와이어를 빼고 , 노
즐 내부를 Step2 와 같이 에어블로우 툴로 불어
주십시오 .
5
노즐을 헤드에 되돌립니다 .
탈착한 노즐을 헤드의 원위치에 되돌려 주십시오 .
n
요점
노즐 스테이션에서 노즐을 탈착한 경우에는 , 노즐 스테이션의
수납위치에 되돌려 주십시오 .

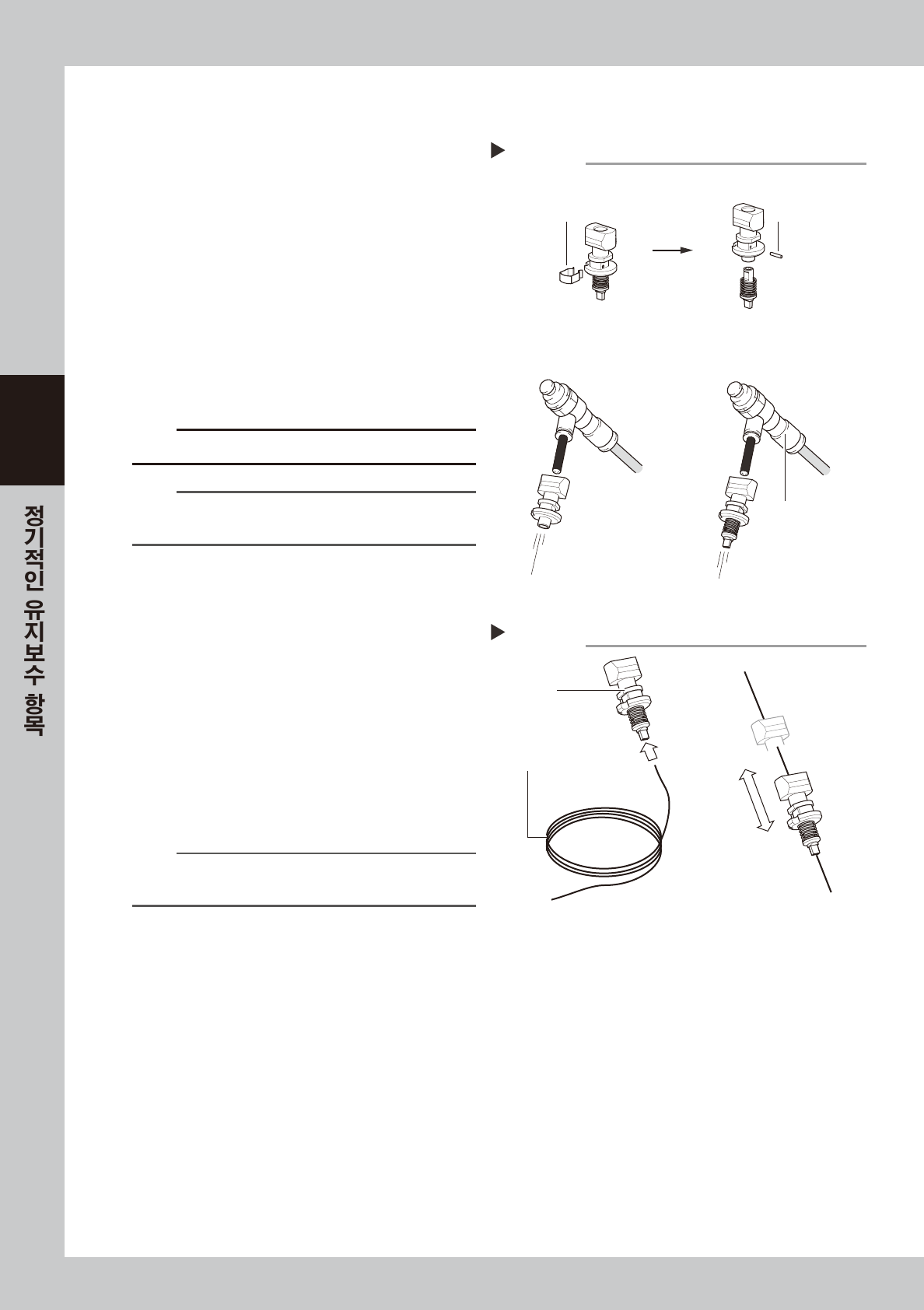

노즐 구멍의 청소
Step 3
노즐
노즐 청소용 와이어
57306-KMK-00
에어 블로우
Step 2
에어 블로우 툴(옵션)
클립을 뺀다 핀을 당겨서 뺀다
에어튜브(오렌지색)
에어 공급부에
■ 선단을 장착해서 블로우
■ 선단부의 탈착
■ 선단을 탈착해서 블로우
57305-KMK-00
3-5
3
1.2.3 노즐 선단부의 청소
노즐선단의 다소의 더러움은 , 동봉되어 있는「노즐선단 클리닝 테이프」로 제거할 수가 있습니다.
초음파 세척기( 옵션 ) 가 있을 경우에는 , 초음파 세척기로 노즐을 세정한 후에 , 노즐선단 클리닝 테이프를 사용
하면 더욱 효과적입니다.
다음과 같이, 초음파 세척기와 노즐선단 클리닝 테이프를 사용해서 노즐 선단부를 청소하는 방법에 대해서 설명
합니다 .
c
주의
클리닝테이프는 ,폐사가권장하는클리닝테이프 (TAPE,CLEANER:KGT-M8895-00X) 만사용하십시오 .
다른테이프는점착부분이노즐에부착되어서실장불량을일으킬우려가있습니다 .
n
요점
클리닝 테이프의 사용 방법에 관한 상세한 내용은, 테이프에 동봉되어 있는 설명서를 참조해 주십시오 .
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 ,
[ 노즐 STN 셔터 ] 버튼으로 노즐 스테이션의
셔터를 열어서 노즐을 탈착해 주십시오 .
2
노즐을 청소합니다 .
에어블로우 툴 ( 옵션 ) 로 노즐의 스프링부와 에어
경로내의 먼지 등을 제거합니다 .
3
초음파 세척기로 노즐을 세정합니다 .
1. 초음파 세척기내의 용기 ( 비커 등 ) 에 노즐을
넣습니다 .
2. 용기에 노즐이 충분히 잠길때 까지 에탄올을
넣습니다 .
3. 초음파 세척기에 물을 넣습니다 .
4. 초음파 세척을 10 분정도 실행합니다 .
c
주의
초음파세척기에직접에탄올을넣지마십시오 .
반드시비커등의용기에담아서사용하십시오 .
n
요점
Type304A 노즐이나 Type307A 노즐 등을 초음파 세척기로
세정할 때에는 , O 링을 분리하고 노즐 자체만 세정해 주십시
오.
4
에어 블로우를 합니다 .
1. 초음파 세척기에서 노즐을 뺍니다 .
2. 노즐 전체를 에어 블로우해서 에탄올을 제거합
니다 . 노즐의 스프링부와 에어 경로는 중점적
으로 블로우 해 주십시오 .

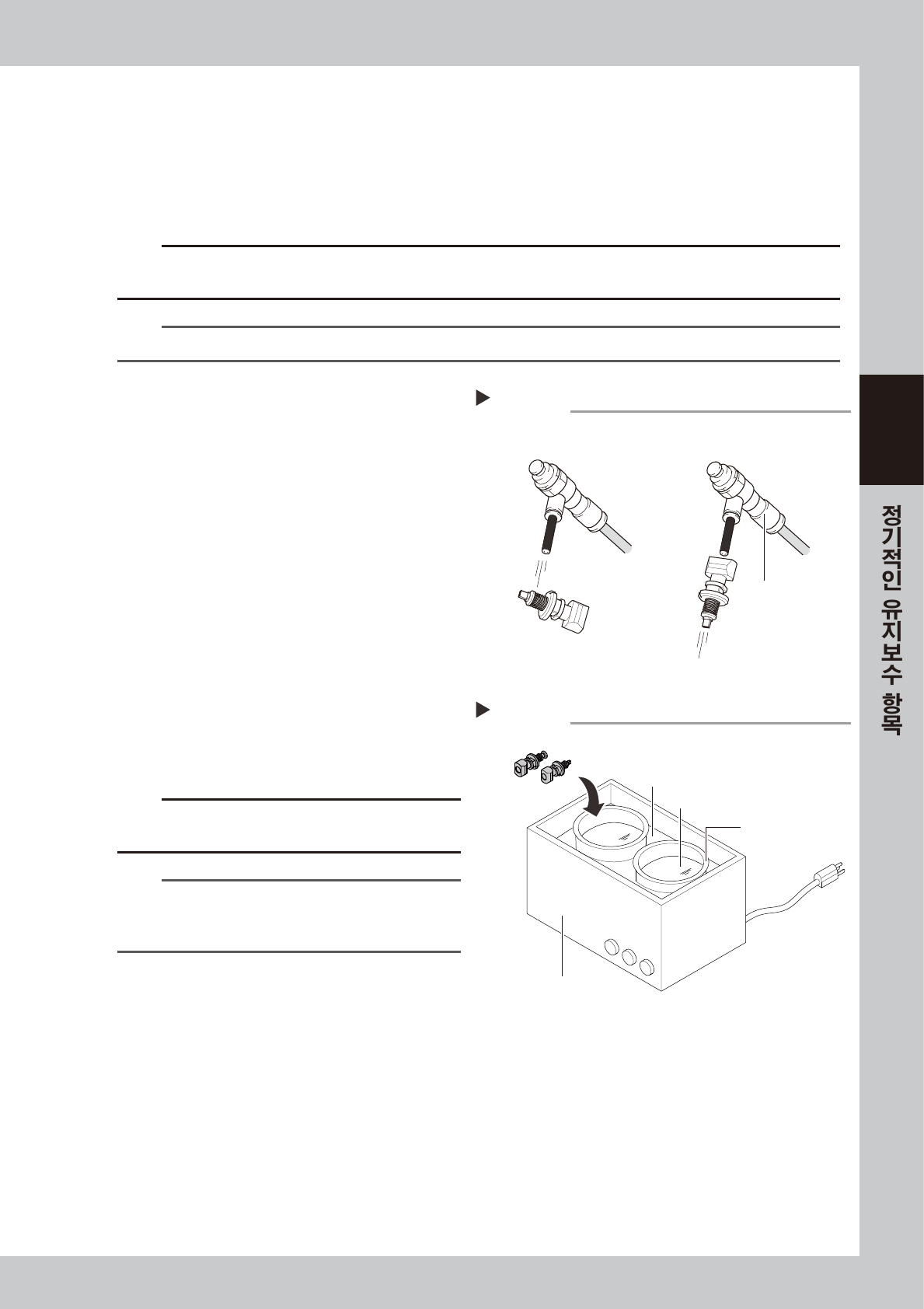

초음파 세척기
Step 3
초음파 세척기
비커
물을 넣는다
에탄올을 넣는다
57308-KMK-00
에어 블로우
Step 2, 4
에어블로우 툴 (옵션)
■ 노즐 에어경로의 블로우
■ 노즐 스프링부의 블로우
57307-KMK-00
3-6
3
5
노즐 선단을 클리닝합니다 .
노즐선단 클리닝 테이프의 점착면에 노즐의 선단
을 수직으로 수차례 부착시켜서 더러움을 제거합
니다 .
c
주의
노즐을테이프에부착시킨상태에서 ,노즐을돌리거나기울리면
테이프의점착면이노즐에부착될우려가있습니다 .
6
노즐 스프링부에 급유합니다 .
전술의「1.2.1 노즐 스프링부의 청소와 급유」를
참조해서 노즐의 스프링부에 급유해 주십시오 .
7
노즐을 헤드에 되돌립니다 .
탈착한 노즐을 헤드의 원위치에 되돌려 주십시오 .
n
요점
노즐 스테이션에서 노즐을 탈착한 경우에는 , 노즐 스테이션의
수납위치에 되돌려 주십시오 .

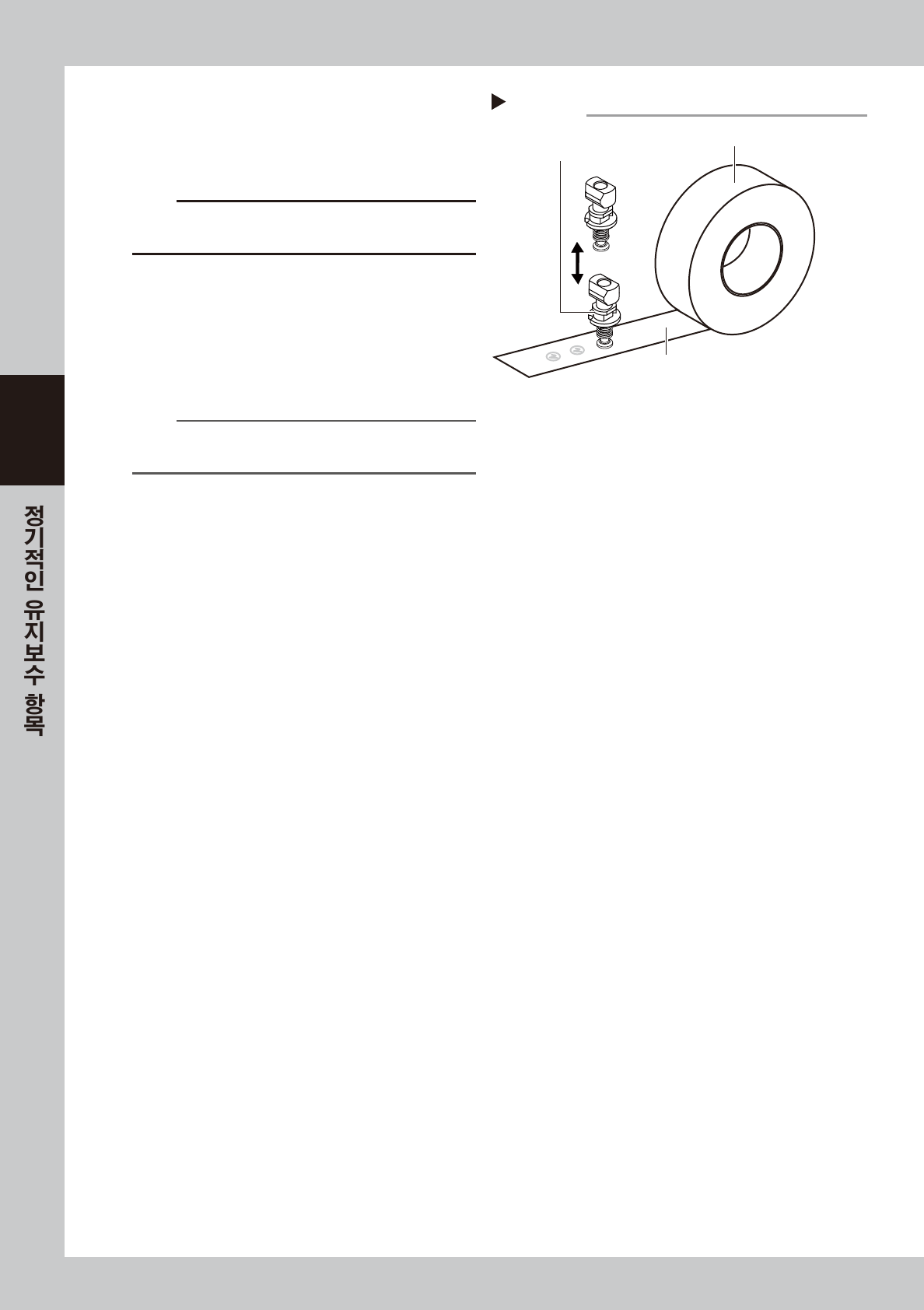

노즐선단 클리닝 테이프
Step 5
노즐선단 클리닝 테이프
점착면
노즐을 수직으로 부착시킨다
57309-KMK-00
