5-10 5 2. 4.2 Y SM20R/ Y SM20WR 싱글레인 사양 PU축의 급유개소 <YSM20R 싱글레인 사양의 예> <YSM20R 싱글레인 사양의 예(중량반송 사양)> PU축 볼스크류부 PU축 볼스크류부 PU축 볼스크류부 구리스 건 ： 손으로 도포 ： 57 5 0 6 - K M K-10 급유부위 구리스종 류 급유개소 주기 작 업방 법 YSM 2OR PU 축 볼…

5-9

2.4 PU 축

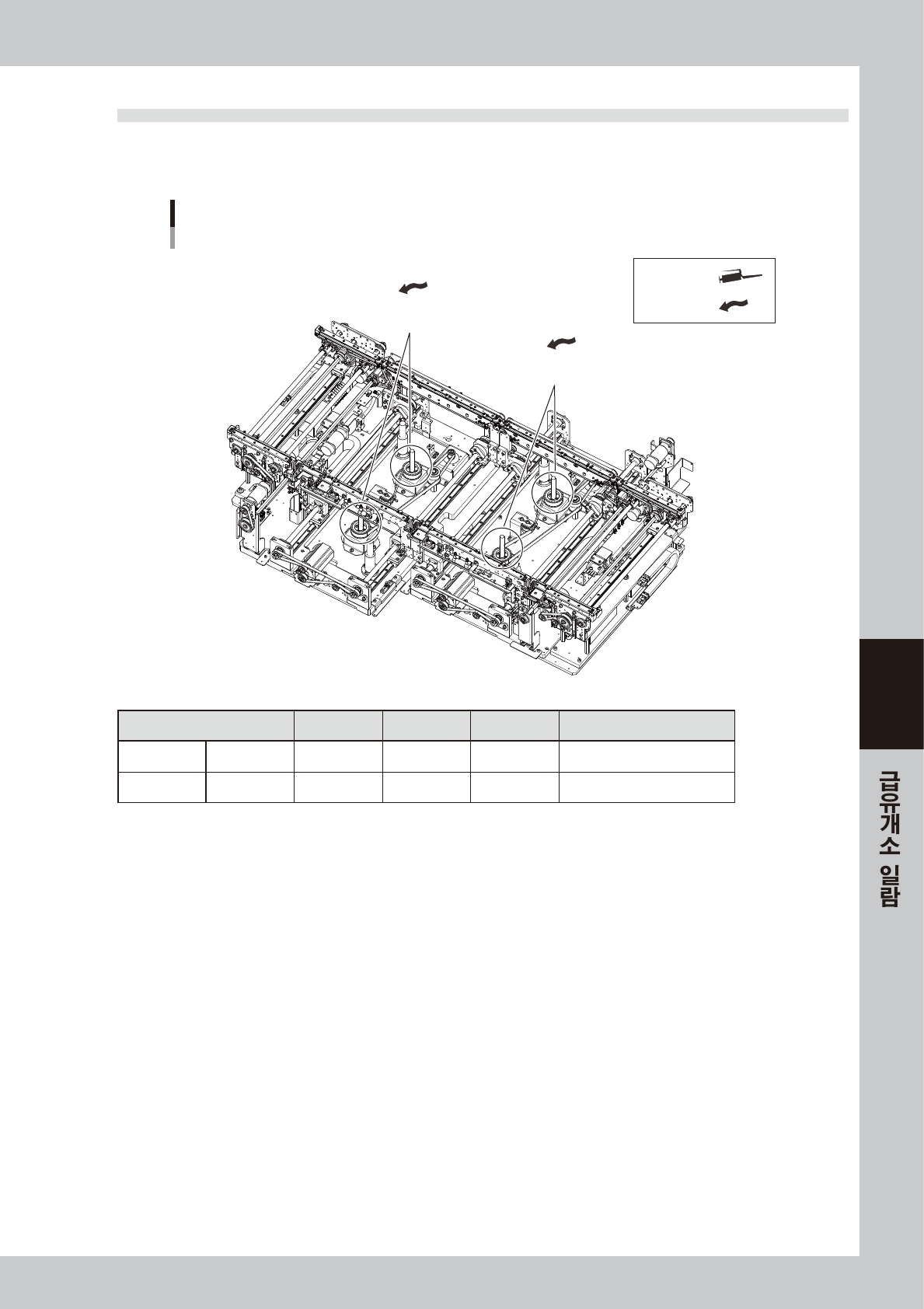

2.4.1 YSM20R 듀얼 스테이지 사양

PU축의 급유개소

YSM20R 듀얼 스테이지 사양

PU축 볼스크류부

(스테이지1)

PU축 볼스크류부

(스테이지2)

구리스 건 ：

손으로 도포 ：

57505 -K MK-0 0

급유부위 구리스종류 급유개소 주기 작업방법

스테이지 1 볼스크류 NSL 2 3 개월 손으로도포

스테이지 2 볼스크류 NSL 2 3 개월 손으로도포

5-10

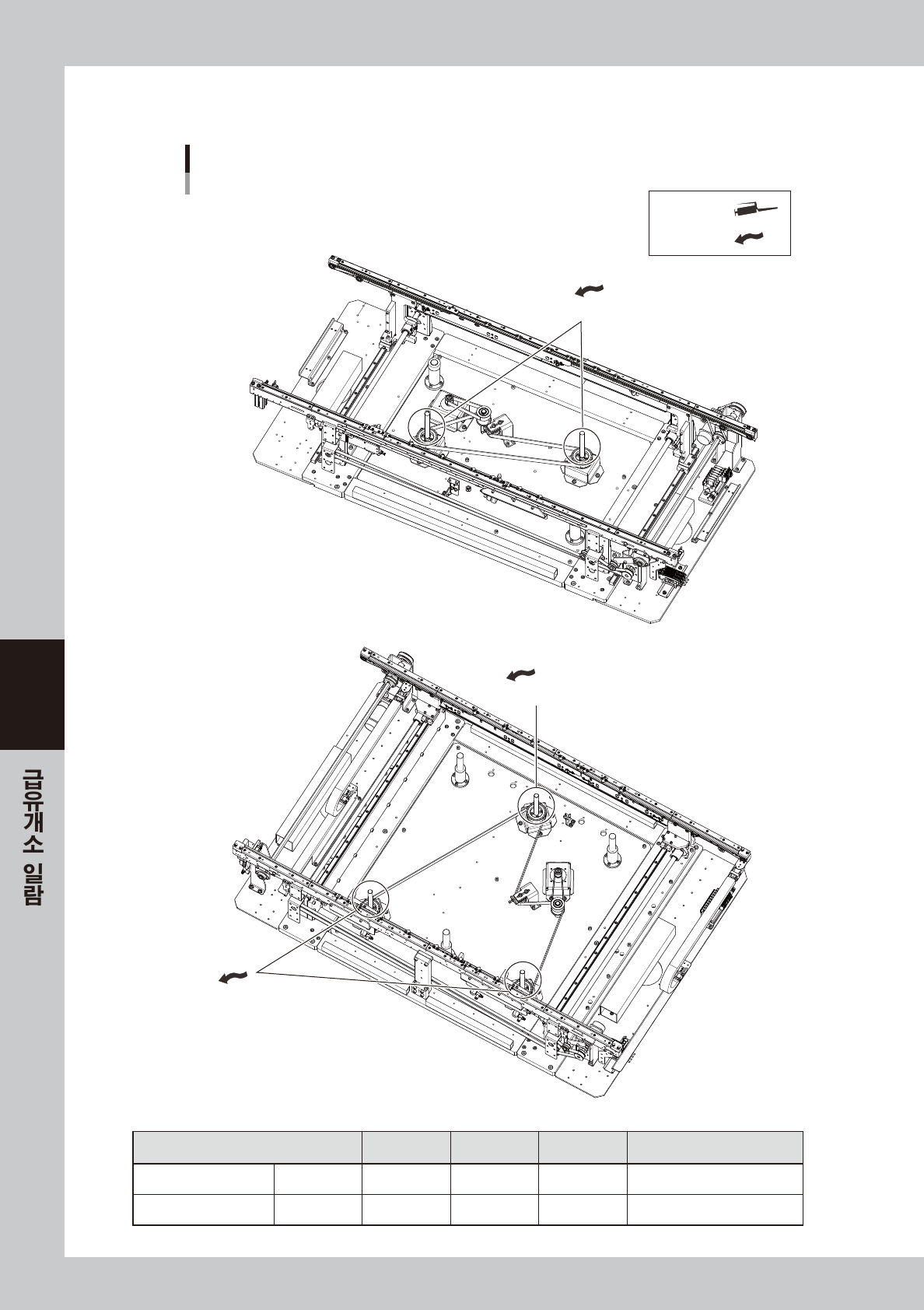

2.4.2 YSM20R/YSM20WR 싱글레인 사양

PU축의 급유개소

PU축 볼스크류부

구리스 건 ：

손으로 도포 ：

57506-K MK-10

급유부위 구리스종류 급유개소 주기 작업방법

YSM2OR PU 축 볼스크류 NSL 2 3 개월 손으로도포

YSM2OWR PU 축 볼스크류 NSL 3 3 개월 손으로도포

5-11

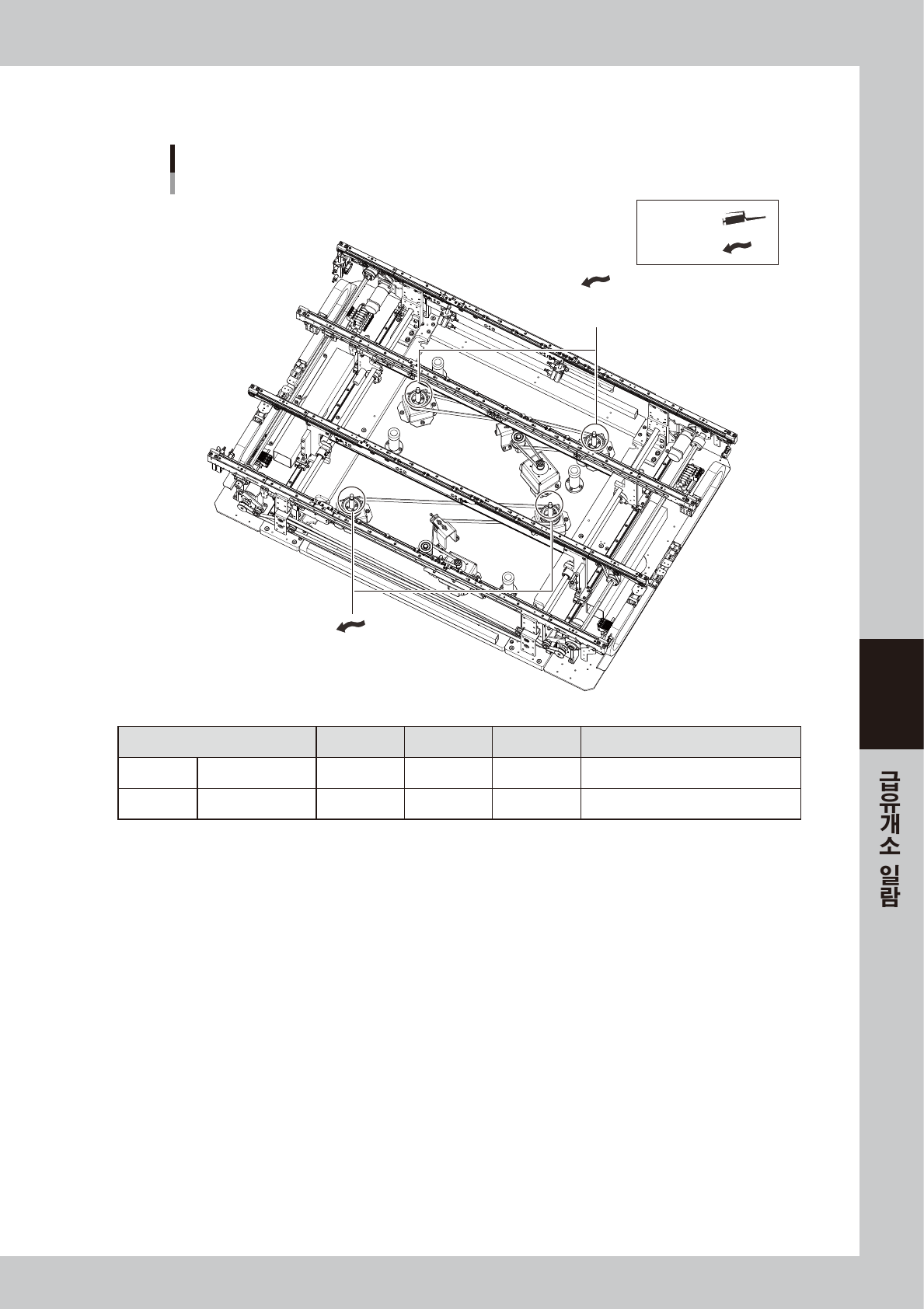

2.4.3 YSM20WR 듀얼레인 사양

PU축의 급유개소

YSM20WR 듀얼레인 사양

PU축 볼스크류부

(레인2)

PU축 볼스크류부

(레인1)

구리스 건 ：

손으로 도포 ：

57511-K M K-0 0

급유부위 구리스종류 급유개소 주기 작업방법

레인 1 볼스크류 NSL 2 3 개월 손으로도포

레인 2 볼스크류 NSL 2 3 개월 손으로도포
