2-5
2
1.2 육안으로 확인하기
육안으로 확인하는 방법에는 , 헤드로부터 각 노즐을 빼서 확인하는 방법과 노즐 스테이션에서 노즐을 빼서 확인
하는 방법의 2 가지가 있습니다.
■ 노즐을 확인할 때의 포인트
노즐을 돋보기 등으로 확대해서 확인합니다 .
노즐의 선단부 , 또는 노즐 홀에 더러움이나 솔더의 부착이 있을 경우는 , 노즐의 청소를 실시해 주십시오 .
노즐 선단부
노즐 구멍에 솔더가
부착되어 있다
노즐 선단(평면)에
솔더가 부착되어 있다
노즐 구멍

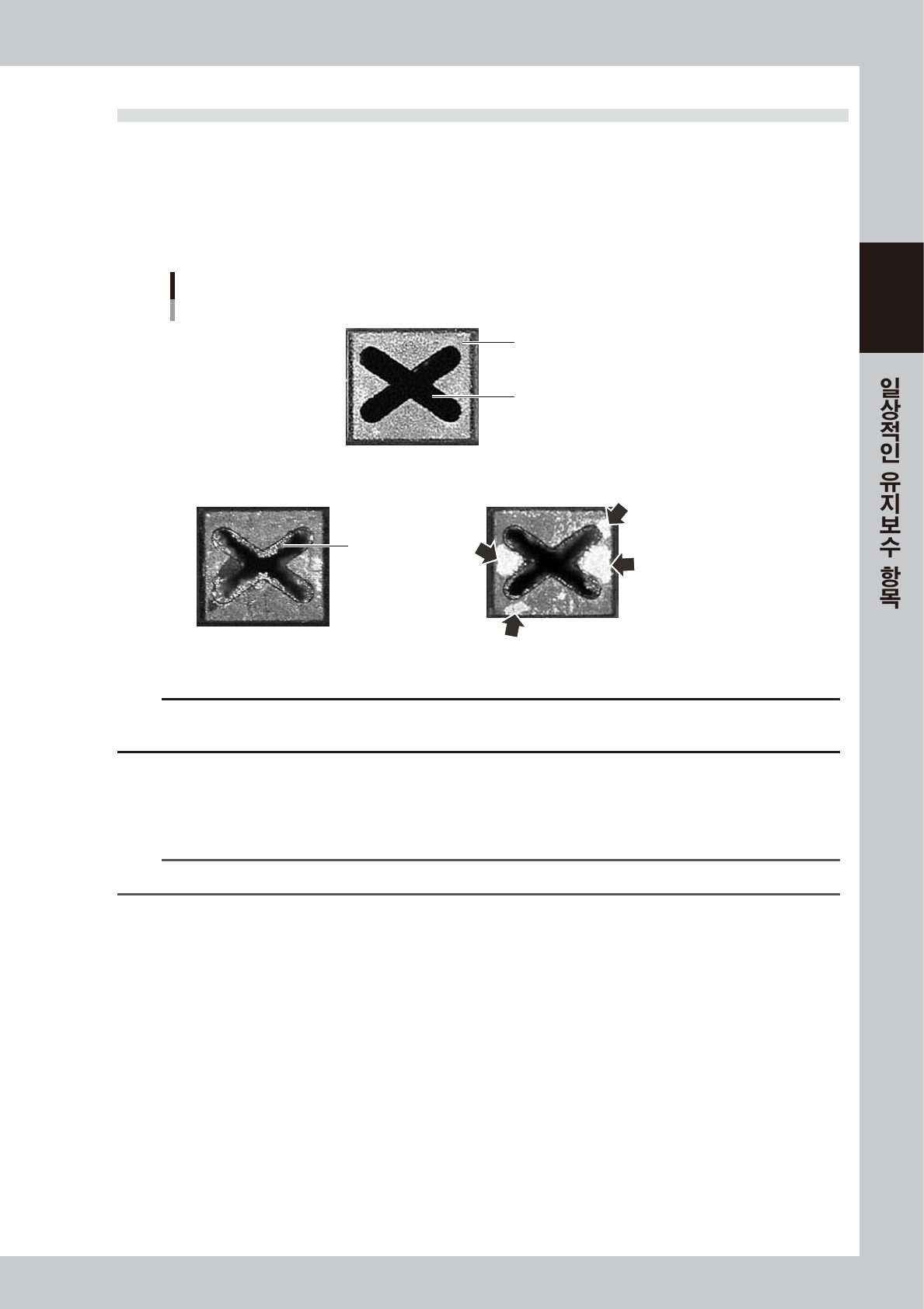

노즐상태의 확인 포인트
◆ 정상인 상태
NG　개구부가 막혀 있는 상태 NG　선단이 빛나고 있는 상태
57200-KMK-00
c
주의
상기의확인을한상태에서NG 라고판단된경우는 ,노즐의개구부및선단부를청소해주십시오 .
청소방법에관해서는제 3 장 「1.2노즐의청소」 를참조해주십시오 .
■ 헤드로부터 각 노즐을 빼서 확인하는 방법
1. 노즐을 빼기 쉬운 위치에 헤드를 이동시켜서 , 손으로 노즐을 빼 주십시오 .
2. 확인 및 노즐청소가 완료되면 , 노즐의 방향에 주의해서 원위치에 세팅합니다 .
n
요점
좀더 간편한 방법은 , 헤드에 장착되어 있는 노즐을 거울 등으로 확인할 수 있습니다 .
■ 노즐 스테이션에서 노즐을 빼서 확인하는 방법
1. 모든 노즐을 노즐 스테이션에 수납합니다 .
2. 「장치」화면의 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐을 탈착 가능한 상태로 합니다 .
3. 확인 및 노즐청소가 완료되면 , 노즐을 원위치에 되돌린 후에 [ 노즐 STN 셔터 ] 버튼을 누릅니다 .
2-6
2
2. 피더 플레이트 주변의 청소
피더 플레이트상에나 클램프 유니트상에 칩과 이물질이 떨어져 있으면 , 피더세팅을 할 때 이물질이 끼여서 흡착
위치의 틀어짐을 발생시키는 원인이 됩니다 . 또한 , 대차 세팅시에 이물질이 끼어서 통신불량이 발생할 가능성이
있습니다 . 이를 방지하기 위해 , 피더 플레이트 주변을 정기적으로 점검
•
청소할 것을 권장합니다 .
■ 청소기로청소
1. 일괄교환 대차를 장비로부터 탈착합니다 .
2. 가정용 청소기 등을 사용해서 미세한 먼지 등을 빨아 들이듯이 청소합니다 .
■ 버큠ASSY 로청소
1. 옵션인 버큠 ASSY(KHY-M88V0-A0X) 의 호스와 에어 소켓 (KLW-M8803-00X) 을 접속하고 , 장비정면 좌우에
있는 에어 커넥터에 접속합니다 .
2. 버큠 ASSY 로 미세 먼지 등을 빨아들이 듯이 청소합니다 .
버큠 ASSY의 호스에어 소켓
에어 커넥터

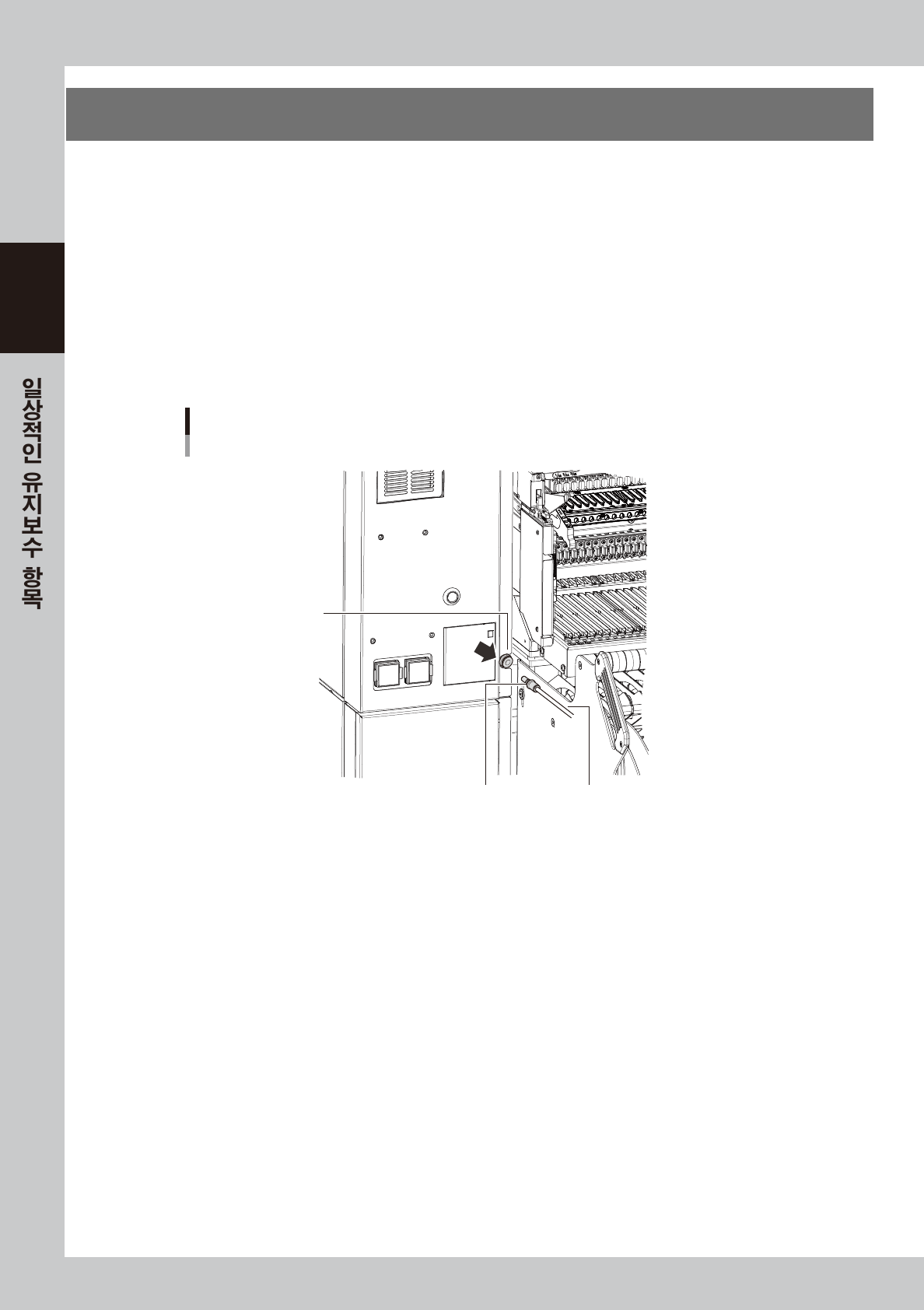

버큠 ASSY의 접속
본체정면 좌측 에어 커넥터에 접속한 예
57201-KMK- 00
2-7
2
■ 청소용브러시로청소
1. 일괄교환 대차를 장비로부터 탈착합니다 .
2. 부속되어 있는 피더 플레이트의 청소용 브러시로 아래 그림의 화살표 방향으로 먼지 등을 털어냅니다 .

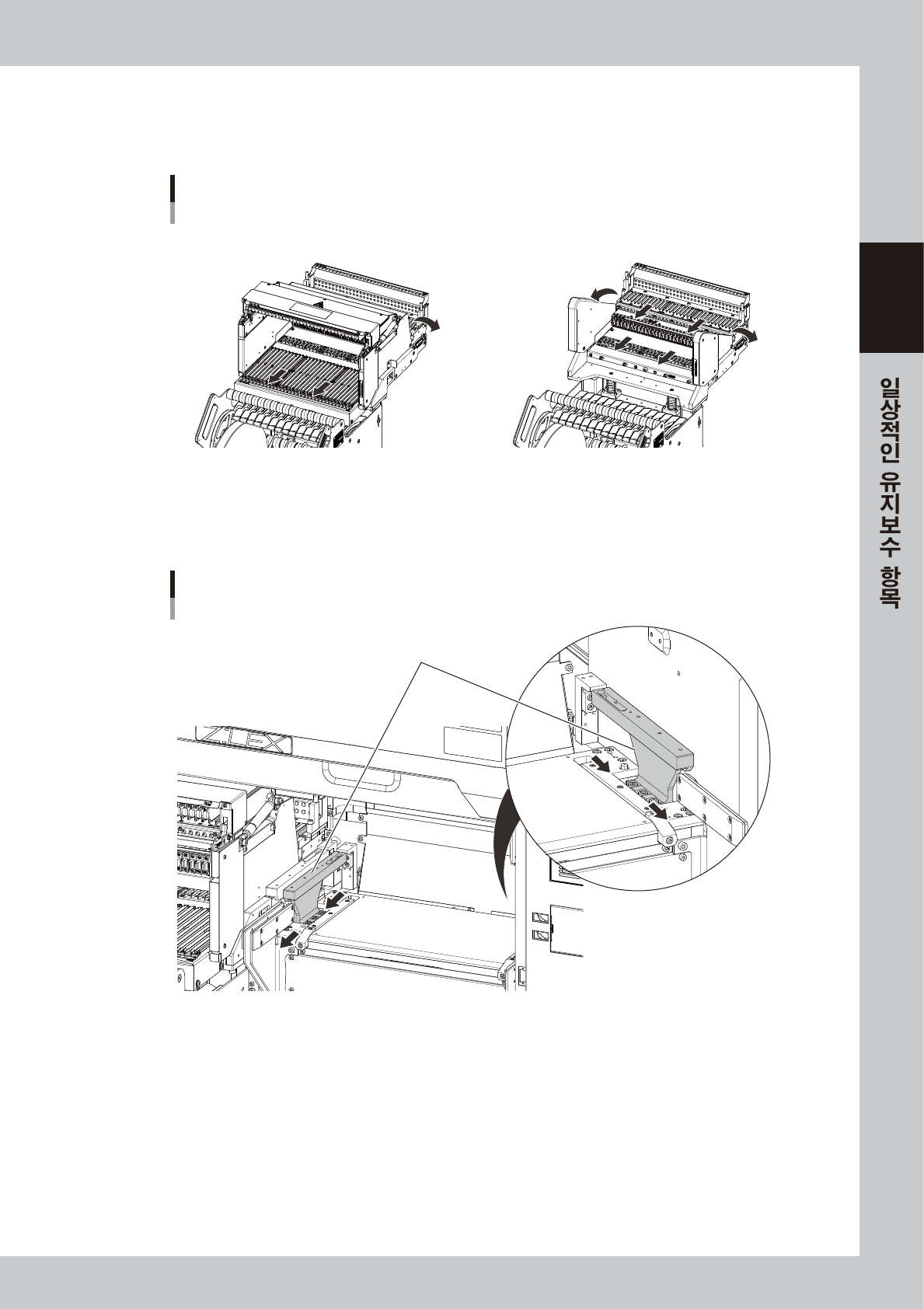

피더 플레이트의 청소
SS피더용ZS피더용
일괄교환 대차
57202 -K MK-0 0
■ 클램프유니트의청소 ( 일괄교환대차사양만 )
1. 일괄교환 대차를 장비로부터 분리합니다 .
2. 부속되어 있는 피더 플레이트의 청소용 브러시로 아래 그림의 화살표 방향으로 먼지 등을 털어냅니다 .
클램프 유니트의 청소
클램프 유니트
57203-K M K-0 0
