ANC 센서 동작확인 화면을 표시합니
다.
1. 화면 좌상의 풀다운 리스트에서 임의의
테이블을 선택합니다 .
2. 우측의 ANC 그림을 클릭합니다 .
6
ANC 센서의 동작을 확인합니다 .
1. 우측 그림을 참고로 , 화면에 표시되는 노즐
수납 상태와 실제의 노즐수납 상황이 같은지
확인해 주십시오 .
2. 손으로 노즐을 탈착하고 , 해당 수납위치의
표시가 노즐없음으로 되는지 확인합니다 .
7
ANC 를 청소합니다 .
노즐의 검출 상태가 실제의 노즐의 유무와 다를
경우는 , 노즐을 탈착해서 내부를 육안으로 확인합
니다 . 먼지나 칩 등이 부착되어 있으면 , 제거하고
버큠 ASSY 등으로 청소해 주십시오 .
c
주의
먼지등의명백한원인이외에 ,ANC 내의노즐검출상태가안정
하지않거나 ,또는검출되지않을경우에는 ,야마하또는판매
대리점으로연락해주십시오 .
자체적인분해청소는보장대상이안됩니다 .
8
ANC 의 셔터를 닫습니다 .
[ 노즐 STN 셔터 ] 버튼을 눌러서 , ANC 의 셔터를
닫아 주십시오 .
2-303
10
7-SP
69

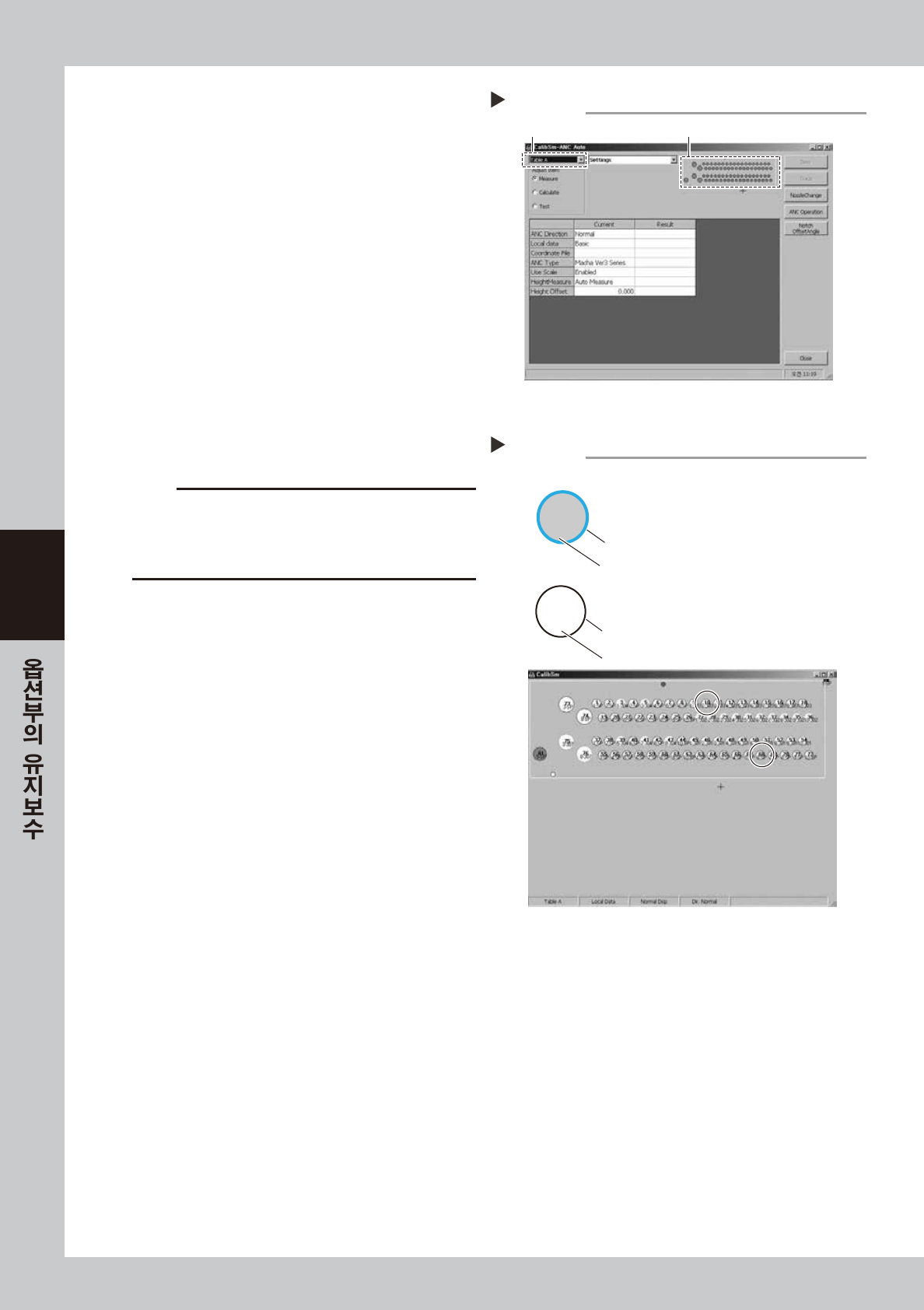

ANC 센서 동작확인
Step 6
헤드2에서 사용하는 303노즐
격납위치 : No.10
색깔 테두기 (빨강/파랑/노랑/초록) :노즐등록 있음
헤드 7에서 사용하는 특주노즐
격납위치 : No.69
검은 테두리 : 노즐등록 없음
그레이 아웃 :현재 노즐있음
흰색 : 현재 노즐없음
노즐 격납위치/센서상태의 예
58404-KMK-00
ANC 센서 동작확인 화면
Step 5
테이블을 선택 ANC 그림을 클릭
58403-KMK-00
제 5 장 급유개소 일람
목차
1. 급유준비 5-1
1.1 적용구리스 5-1
1.2 구리스건 5-2
2. 급유개소와주기 ( 본체 ) 5-3
2.1 X 축 5-3
2.2 Y 축 5-4
2.2.1 YSM20RTypePV/YSM20WR 5-4
2.2.2 YSM20RTypeSV 5-5
2.3 W 축 (U 축 ) 5-6
2.3.1 YSM20R듀얼스테이지사양 5-6
2.3.2 YSM20R/YSM20WR싱글레인사양 5-7
2.3.3 YSM20WR듀얼레인사양 5-8
2.4 PU 축 5-9
2.4.1 YSM20R듀얼스테이지사양 5-9
2.4.2 YSM20R/YSM20WR싱글레인사양 5-10
2.4.3 YSM20WR듀얼레인사양 5-11
2.5 헤드유닛부 5-12
2.5.1 HM 헤드유닛 5-12
2.5.2 FM 헤드유닛 5-13
5-1
5
1. 급유준비
1.1 적용 구리스
구리스 급유를 실시할 경우는 , 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .
c
주의
지정외의구리스를사용하면 ,장비가손상될경우가있습니다 .
█
본체
급유개소 가이드 볼스크류 비고
본체
X축 NSL 구리스 NSL 구리스
Y축 NSL 구리스 ― 가이드만
W 축 (U 축 ) NSL 구리스 NSL 구리스 6 각스플라인에도사용
PU 축 ― NSL 구리스
█
헤드유닛
급유개소 사용구리스
HM헤드유닛 스플라인샤프트 NSL구리스
FM헤드유닛
볼스크류 NSL구리스
가이드 AFF구리스
스플라인샤프트 LRL구리스
█
옵션
급유개소 사용구리스
일괄교환대차
위치결정부 NSL 구리스
가이드레일커버클램프부 (ZS 피더용대차만 ) NSL 구리스
급유개소 가이드 볼스크류 비고
cATS10
sATS30
AZ 축 NSL 구리스 NSL 구리스
AH 축 NSL 구리스 NSL 구리스
AT 축 NSL 구리스 NSL 구리스
급유개소 구리스종류 비고
sATS30NS
AZ 축 NSL 구리스
AH 축 NSL 구리스
AT 축 NSL 구리스
AHS 축 NSL 구리스
셔터부 NSL 구리스
n
요점
cATS10, sATS30, sATS30NS 및 일괄교환 대차의 구리스 도포에 관한 상세한 내용은,「Z:LEX (YSM20R/YSM20WR) 옵션 매
뉴얼」을 참조해 주십시오 .
