1-5
1
2.1.3 전기종 공통
■ 소모품 ( 옵션 구입품 )
명칭 부품명칭 부품번호 비고
표준
30X 계노즐
NOZZLE301AASSY. KHN-M7710-A4X 0603~1005 사이즈의부품
NOZZLE302AASSY. KHN-M7720-A3X 1608~3216 사이즈의부품
협인접
30X 계노즐
NOZZLE311AASSY. KHY-M7710-A4X 0603 전용
NOZZLE312AASSY. KHY-M7720-A3X 1005~1608 사이즈의부품
NOZZLE313AASSY. KHY-M7730-A 2X 2012~3225 사이즈의부품
표준
・
협인접
공통노즐
NOZZLE310AASSY. KHY-M77A0-A0X
0402 전용
*Type3010A,3110A 도동일노즐
NOZZLE303A/314AAS. KHY-M7740-A0X 4532~7343 사이즈의부품 ,SOP
NOZZLE304A/315AAS. KHY-M7750-A0X QFP,PLCC등
NOZZLE306A/317AAS. KHY-M7770-A0X 원통형상부품
NOZZLE307A/318AAS. KHY-M7780 -A0X
▢
32mm~45mm 의부품
그리퍼노즐
( 옵션 )
NOZZLE30ALB
NOZZLE30ALD등
- 부품형상에맞춰서선정
n
요점
그리퍼 노즐은 특수형상 부품의 흡장착에 사용합니다 . 부품의 형상에 맞춰서 선정하며 , 특주로 제작합니다.
1-6
1
명칭 부품명칭 부품번호 비고
노즐관련
기타
BODY,NOZZLE310 K HY-M77A1-00X 310A/3010A/3110A 용
노즐선단부만
BODY,NOZZLE311 KHY-M7711-03X 311A 용
BODY,NOZZLE312 KHY-M7721-02X 312A 용
BODY,NOZZLE313 KHY-M7731-02X 313A 용
BODY,NOZZLE301 KHN-M7711-05X 301A 용
BODY,NOZZLE302 KHN-M7721-04X 302A 용
BODY,NOZZLE303/314 KHY- M7741- 0 0X 303A/314A 용
BODY,NOZZLE304/315 KHY-M7751-00X 304A/315A 용
BODY,NOZZLE306/317 KHY-M7771-00X 306A/317A 용
BODY,NOZZLE307/318 KHY-M7781-00X 3 07A/318A 용
SPRING KHN-M7713-00X 303A/314A,306A/317A,313A 용
SPRING KHN -M7713-10X 301A,302A,310A/3010A/3110A,311A,312A 용
PIN KHN-M7714-00X 301,302,303/314A,306/317A,312A,313A 용
CLIP KHN-M7715-00X
301A,302A,303A/314A,306A/317A,
310A/3010A/3110A,311A,312A,313A 용
O-RING 90990-17J013 304/315A 용
오존대책품
O-RING 90990-17J014 3 07/318 A 용
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,주문시에는반드시최신내용인지대리점에확인해주십시오 .
■ 본체 소모품 ( 옵션 구입품 )
명칭 부품명칭 부품번호 비고
컨베이어벨트
(YSM20R듀얼스테이지사양 )
B 출입구용 W1,W4 BELT,CONVEYOR KMK-M917H-0 0X
길이605mm
폭6mm
A
스테이지
1,2
W2,W3 BELT,CONVEYOR KM K-M9110 -0 0X
길이1175mm
폭6mm
C
출입구용
연장
W1,W4 BELT,CONVEYOR KMK-M957H-0 0X
길이975mm
폭6mm
컨베이어벨트
(YSM20R싱글레인사양 /
YSM20WR듀얼레인사양 )
D 표준 BELT,CONV.(2916) KMK-M9113-00X
길이2916mm
폭7mm
F 양쪽연장 BELT,CONV.(3656) KMK-M9513-00X
길이3656mm
폭7mm
E 한쪽연장 BELT,CONV.(3286) KMK-M9513-10X
길이3286mm
폭7mm
컨베이어벨트
(YSM20WR싱글레인
중량반송사양 )
표준 BELT,CONVEYOR KMC-M9113-50X
길이2907mm
폭7mm
c
주의
본매뉴얼에기재되어있는부품 ( 부품번호 ) 은발행시의것입니다 .
부품번호는예고없이변경될경우가있으므로 ,주문시에는반드시최신내용인지대리점에확인해주십시오 .
1-7
1

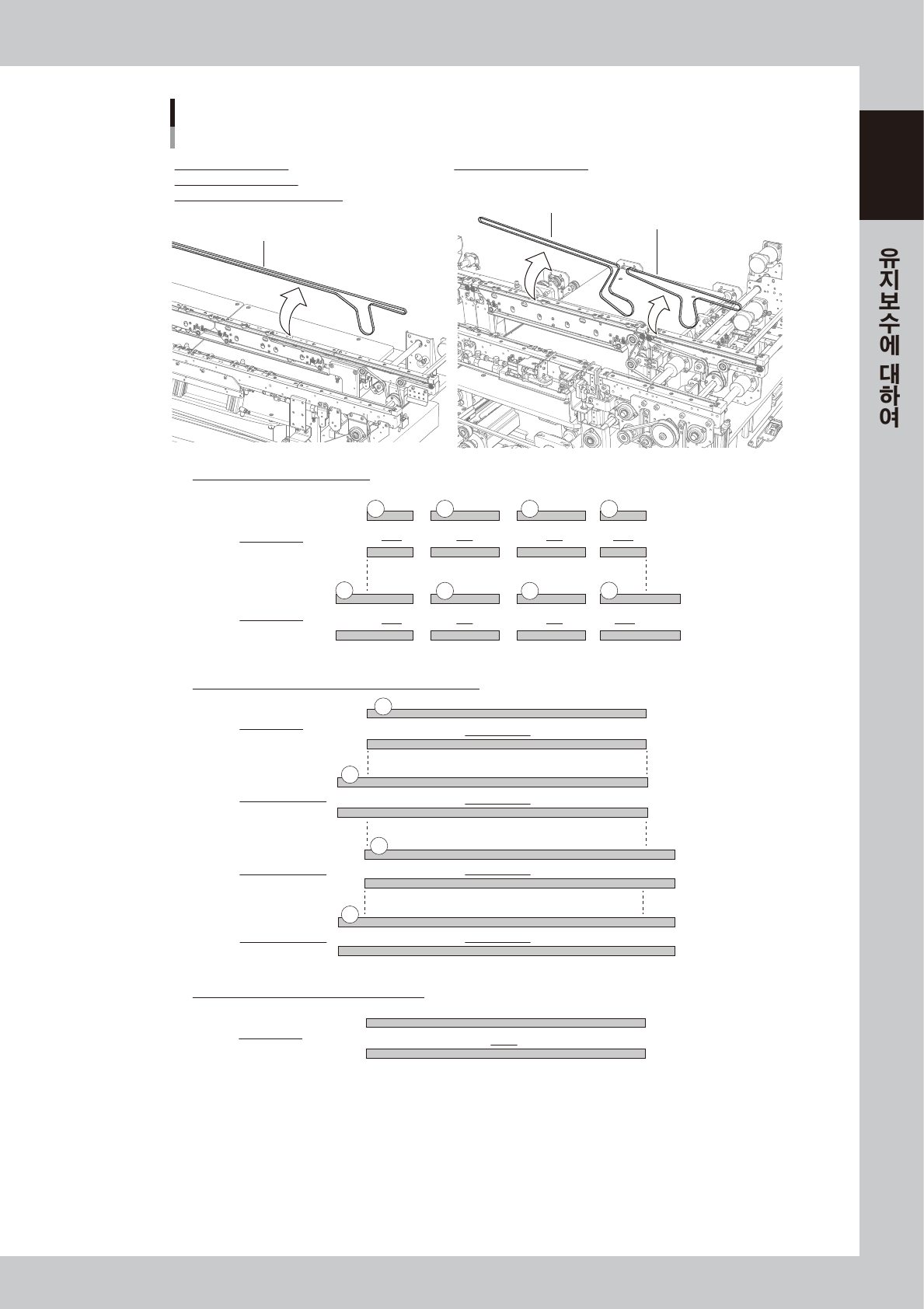

W2W3 입구출구
레인1 / 레인2
소모품 (본체)
옵션 구입품
컨베이어 벨트(출입구용)
YSM20R 듀얼 스테이지 사양YSM20R 싱글레인 사양
YSM20WR 듀얼레인 사양
YSM20WR 싱글레인(중량 반송사양)
컨베이어 벨트 (W2, W3용)
컨베이어 벨트
(싱글・듀얼 레인용)
YSM20R 듀얼 스테이지 사양 컨베이어
W2W3 입구출구
B
C
D
E
E
F
C
BA A
A A
YSM20R 싱글레인 사양 / YSM20WR 듀얼레인 사양 컨베이어
YSM20WR 싱글레인사양 컨베이어(중량반송 사양)
표준 컨베이어
연장 컨베이어
표준 컨베이어
한쪽 연장 컨베이어
레인1 / 레인2
표준 컨베이어
레인1
레인1 / 레인2
레인1 / 레인2한쪽 연장 컨베이어
양쪽 연장 컨베이어
