W 축과 U 축의 각부를 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차사양의 경우는 , 대차를 탈착합니다 .
3. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
4. 먼지가 나지 않는 와이퍼 등으로 , W 축 및 U
축의 볼스크류 (8 개 ), 가이드 (6 개 ), 6 각
스플라인 (4 개 ) 전체의 오래된 구리스나 더러
움을 닦아 주십시오 .
n
요점
청소 작업시에는 , 볼스크류의 리드 홈과 가이드 레일의 홈을
정성껏 닦아 주십시오 . 또한 , 이물질의 발생 여부도 확인해
주십시오 .
n
요점
볼스크류, 가이드 , 6 각 스플라인의 장소와 수량에 대해서는 ,
「제 5 장 급유개소 일람」을 참조해 주십시오 .
5
컨베이어를 최대폭으로 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우는 대차를 장착합니다 .
2. [ 컨베이어폭 ] 버튼을 눌러서 ,「컨베이어폭」
화면을 표시합니다 .
3. 「변경후의 컨베이어폭」에 듀얼 스테이지 사양
의 최대 컨베이어폭인「490mm」를 입력하고 ,
[OK] 버튼을 눌러 주십시오 . 컨베이어폭이 지
정된 폭으로 변경됩니다 .
참고
컨베이어폭을 변경하면 , 자동적으로 푸쉬업 유닛이 하강합니
다.
6
푸쉬업 유닛을 상승시킵니다 .
Step3 과 같은식으로 푸쉬업 유닛을 상승시켜
주십시오 .
e
7
나머지 부분을 청소합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. Step4 에서 청소한 나머지 다른 부분을 먼지
가 나지 않는 와이퍼로 닦아냅니다 .

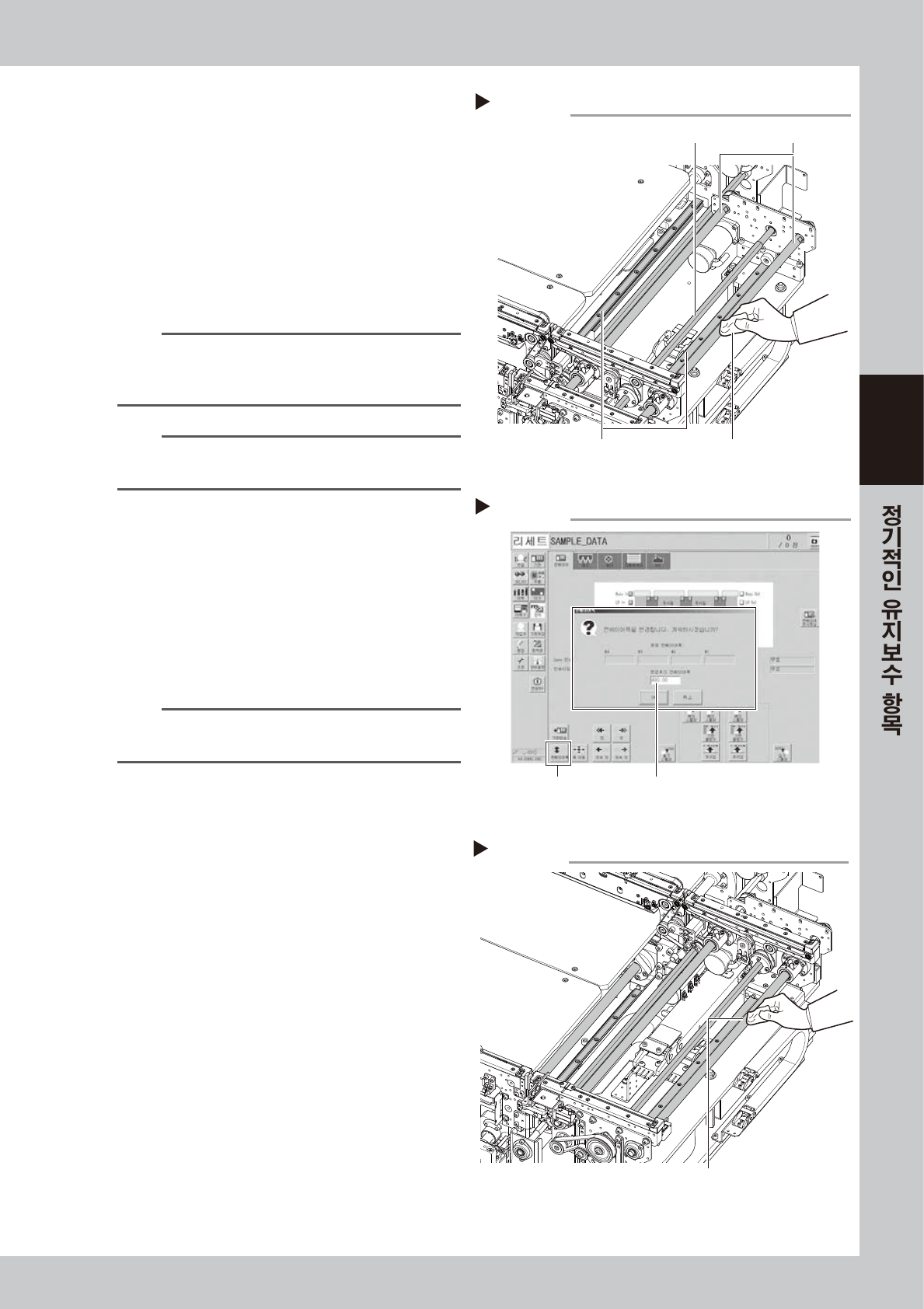

W축과 U축의 청소2
Step 7
남은 다른 부분을 닦아낸다
57372-KMK-00
Step 5
컨베이어의 최대폭 입력
[컨베이어폭] 버튼 「490mm」을 입력
58311-KMK-00
W축과 U축의 청소
Step 4
볼스크류
가이드
6각 스플라인 샤프트
와이퍼
57371-KMK-00
3-54
3
8
구리스를 도포합니다 .
보호장갑을 낀 손에 지정 구리스 (NSL)를 묻혀서,
6 각 스플라인의 표면과 볼스크류의 표면 및 홈부
분에 구리스를 골고루 도포해 주십시오 .
9
가이드에 구리스를 주입합니다 .
가이드에는 구리스건을 사용해서 급유합니다 .
구리스건 ( 굽은타입 노즐 ) 을 사용해서 , 가이드의
구리스 니플로부터 지정 구리스 (NSL) 를 주입합
니다 .
n
요점
새로운 구리스가 틈새로 부터 스며나올 때까지 급유합니다.
n
요점
가이드의 구리스 니플의 위치 및 수량에 대해서는 ,「제 5 장
급유개소 일람」을 참조해 주십시오 .

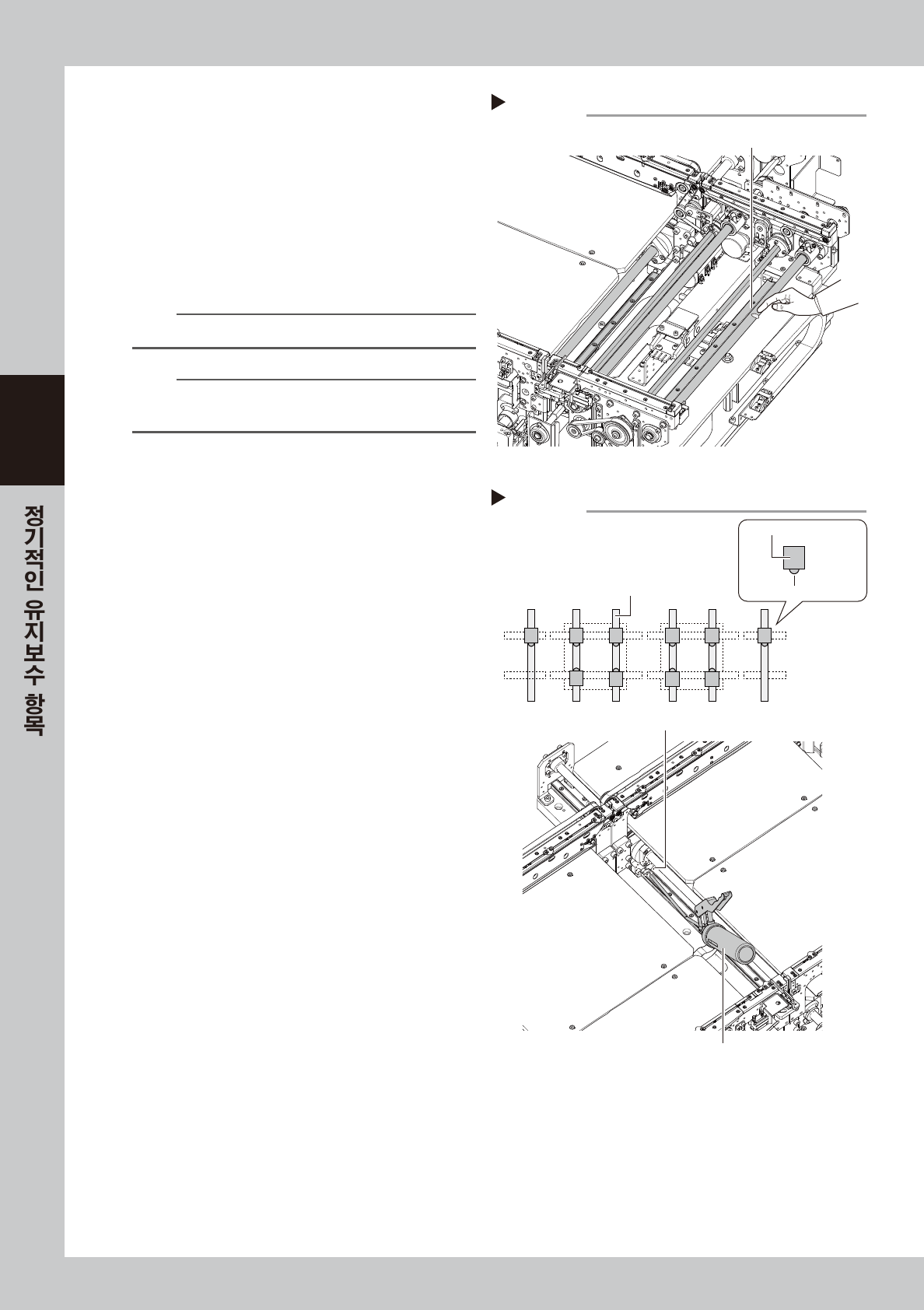

Step 9
W1W2W3
W4
가이드의 급유
구리스 니플
구리스건 (30°굽은타입 노즐)
<구리스 니플의 위치>
구리스 니플
리니어 가이드 블록
가이드
57374-KMK-00
Step 8
볼스크류와 6각 스플라인의 급유
구리스 (균일하게 도포)
57373-KMK-00
3-55
3
0

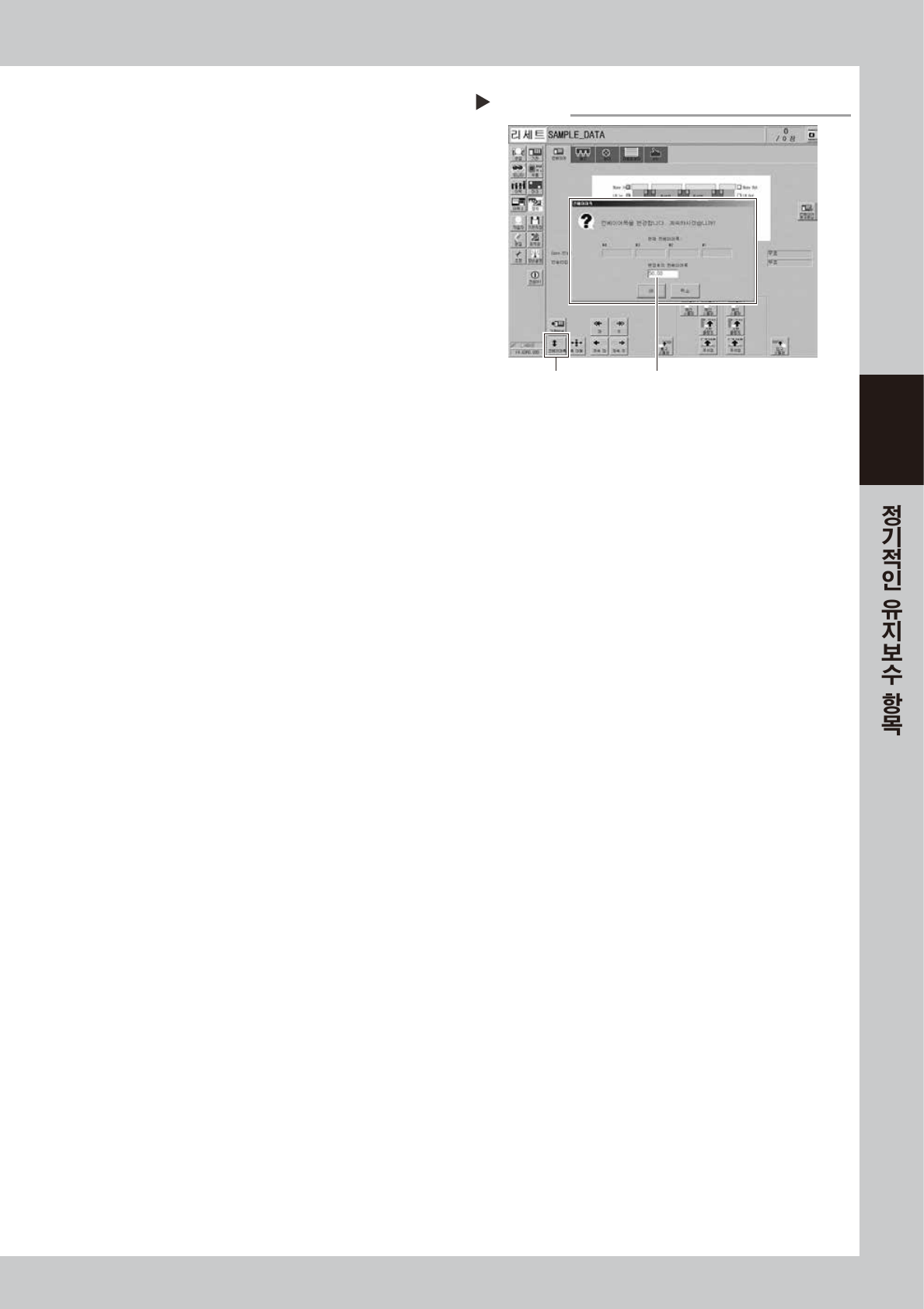

컨베이어를 최소폭으로 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. [ 컨베이어폭 ] 버튼을 눌러서 ,「컨베이어폭」
화면을 표시합니다 .
3. 「변경후의 컨베이어폭」에 듀얼 스테이지 사양
의 최소 컨베이어폭인「50mm」를 입력하고 ,
[OK] 버튼을 눌러 주십시오 . 컨베이어폭이 지
정된 폭으로 변경됩니다 .
q
푸쉬업 유닛을 상승시킵니다 .
Step3 과 같은식으로 푸쉬업 유닛을 상승시켜
주십시오 .
w
나머지 다른 부분에 구리스를 도포합니
다.
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 보호장갑을 낀 손에 지정 구리스 (NSL) 를 묻
히고 , Step8 에서 도포한 남은 다른 부분의
6 각 스플라인의 표면과 , 볼스크류의 표면 및
홈 부분에 균일하게 구리스를 도포합니다 .
e
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. Step5 와 Step2 의 순서대로 컨베이어를 최대
폭 - 최소폭으로 수차례 반복합니다 .
r
여분의 구리스를 닦아냅니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 와이퍼 등으로 , 6 각 스플라
인 , 볼스크류 및 가이드의 단 부분에 고여 있
는 구리스를 닦아 주십시오 .
컨베이어의 최소폭 입력
Step 10
[컨베이어폭] 버튼 「50mm」을 입력
58312-KMK-00
