5-7 5 2.3 .2 Y SM20R / Y SM20WR 싱글레인 사양 W축의 급유개소 <YSM20R 싱글레인 사양의 예> <YSM20WR 싱글레인 사양의 예(중량반송 사양)> W축 볼스크류부 W축 6각 스플라인 W축 6각 스플라인 W축 가이드부 W축 가이드부 W축 가이드부 W축 가이드부 W축 볼스크류부 W축 볼스크류부 W축 볼스크류부 구리스 건 ： 손으로 도포 ： 57…

5-6

2.3 W 축 (U 축 )

2.3.1 YSM20R 듀얼 스테이지 사양

W4축 가이드부

W2축 볼스크류부

W4축 6각 스플라인

W1축 볼스크류부

W4축 볼스크류부

W3축 볼스크류부

W1축 6각 스플라인

W1축 가이드부

W2축 가이드부

W3축 가이드부

W2축 6각 스플라인

W3축 6각 스플라인

W축(U축)의 급유개소

YSM20R 듀얼 스테이지 사양

구리스 건 ：

손으로 도포 ：

57503 -K MK-0 0

급유부위 구리스종류 급유개소 주기 작업방법

W1 축

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 1 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

W2 축

(U1 축 )

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 4 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

W3 축

(U2 축 )

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 4 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

W4 축

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 1 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

5-7

2.3.2 YSM20R/YSM20WR 싱글레인 사양

W축의 급유개소

W축 볼스크류부

W축 6각 스플라인

W축 가이드부

W축 볼스크류부

구리스 건 ：

손으로 도포 ：

57504-K M K-10

급유부위 구리스종류 급유개소 주기 작업방법

W축

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 2 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

5-8

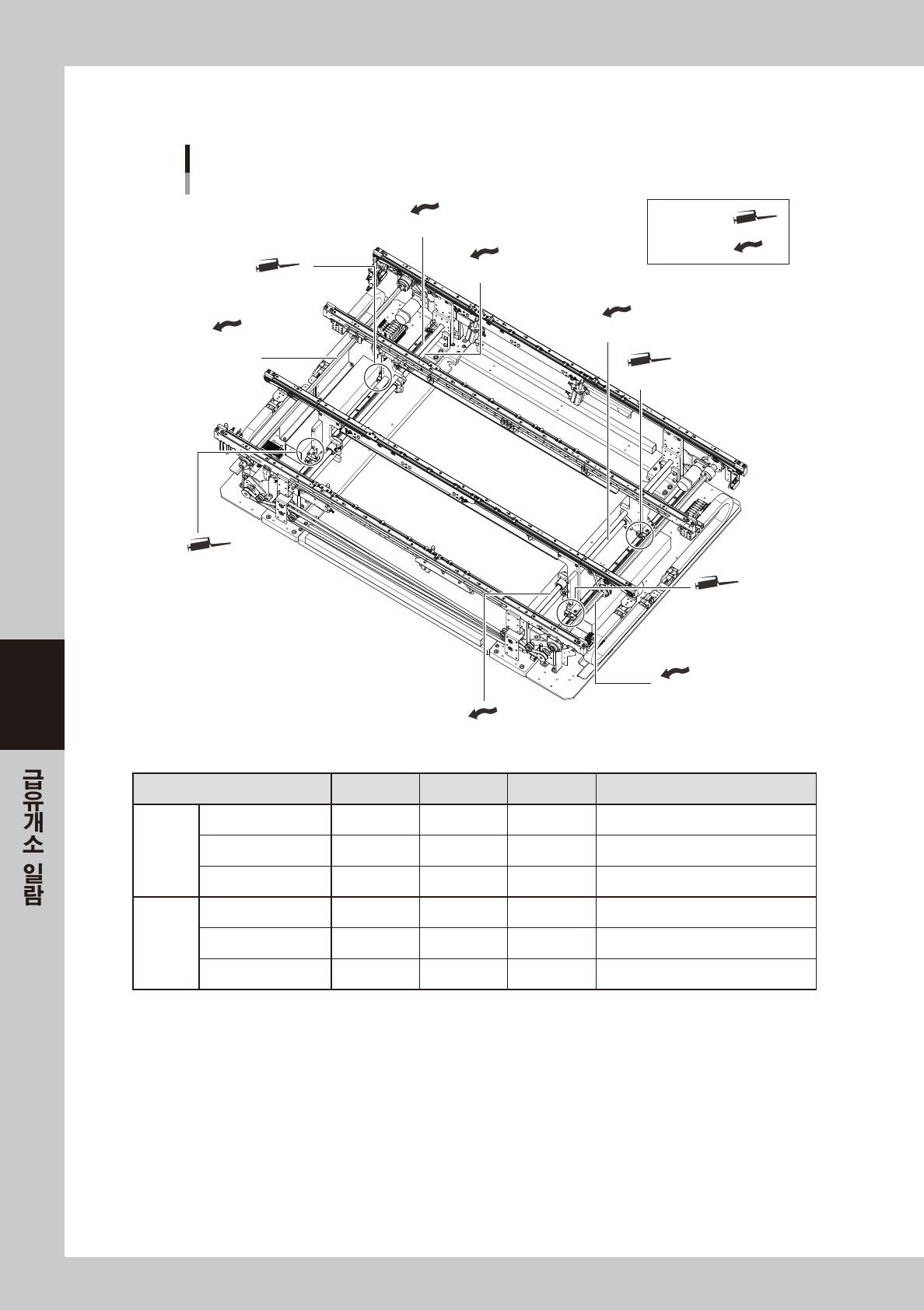

2.3.3 YSM20WR 듀얼레인 사양

W축의 급유개소

YSM20WR 듀얼레인 사양

W축 볼스크류부 (레인1)

W축 볼스크류부 (레인2)

W축 볼스크류부 (레인1)

W축 볼스크류부 (레인2)

6각 스플라인 (레인1)

W축 가이드부 (레인1)

W축 가이드부 (레인2)

W축 가이드부

(레인2)

6각 스플라인

(레인2)

구리스 건 ：

손으로 도포 ：

57510 - K MK-0 0

급유부위 구리스종류 급유개소 주기 작업방법

레인 1

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 2 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포

레인 2

볼스크류 NSL 2 1년 손으로도포

가이드 NSL 2 1년 구리스건 : 굽은타입노즐 ( φ 5mm)

6 각스플라인 NSL 1 1년 손으로도포
