3-9 3 █ AN C 노즐 탈장 착 툴 의 노즐 장 착방 법 노 즐 스테 이션 으로의 노즐 장착 은 , 탈착했을 때 와 반대순 으로 실시 합니다 . 1 노즐의 세팅위 치를 확 인합니다 . 노 즐을 세 팅할 위치 에 다른 노 즐이 들어 있 지 않은 지 확 인 하 고 , 장착위 치 가 올 바른지 도 확인 해 주십 시 오. n 요점 노 즐 의 세 팅 위 치 는 , 장 비 내 부 에 부착 되 어 …

100%1 / 205
3-8
3
█
ANC 노즐 탈장착 툴의 노즐 탈착방법
1
노즐 스테이션의 셔터를 오픈합니다 .
[ 장치 ]-「헤드」화면의 [ 노즐 STN 셔터 ] 버튼을
눌러서 노즐 스테이션의 셔터를 열어 주십시오 .
2
툴을 노즐 스테이션에 세팅합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전 커버를
오픈합니다 .
2. 탈착할 노즐의 위치에 맞춰서 , 노즐 스테이션
내의 노즐에 툴을 똑바로 끼워 넣습니다 .
3. 툴이 노즐에 확실히 들어가 있는지 확인합니
다.
3
툴을 똑바로 들어 올립니다 .
툴을 똑바로 천천히 들어 올려 주십시오 .
n
요점
노즐 선단이 셔터 등에 부딪히지 않도록 , 툴을 똑바로 천천히
위로 들어 올립니다.
c
주의
툴을거세게들어올리거나 ,무리한힘을가하면노즐이나
노즐스테이션을파손시킬우려가있습니다 .
4
노즐 스테이션의 셔터를 닫습니다 .
1. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 .
2. 재차 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐
스테이션의 셔터를 닫아 주십시오 .
노즐 스테이션 셔터 열기
Step 1
58300-KMK-00
ANC 노즐 탈장착 툴 들어올리기
Step 3
셔터에 부딪히지 않도록
툴을 똑바로 들어 올린다
57312-KMK-00
ANC 노즐 탈장착 툴의 세팅
Step 2
탈착할 노즐에 맞춰서
툴을 똑바로 끼워서 넣는다
툴이 노즐에 확실하게
들어가 있는지 확인한다
57311-KMK-00
3-9
3
█
ANC 노즐 탈장착 툴의 노즐 장착방법
노즐 스테이션으로의 노즐 장착은 , 탈착했을 때와 반대순으로 실시합니다 .
1
노즐의 세팅위치를 확인합니다 .
노즐을 세팅할 위치에 다른 노즐이 들어 있지 않은지 확인하고 , 장착위치가 올바른지도 확인해 주십시
오.
n
요점
노즐의 세팅위치는 , 장비 내부에 부착되어 있는 노즐배치 라벨 또는「장비설정」내의「노즐 스테이션」을 확인합니다.
2
툴에 노즐을 세팅합니다 .
c
주의
노즐스테이션의각수납위치에는 ,노즐의종류와방향이틀리지않도록위치결정핀이들어있습니다 .툴에노즐을세팅할때에는 ,노즐
의종류와방향이틀리지않도록주의해주십시오 .
3
노즐 스테이션의 셔터를 오픈합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. [ 장치 ]-「헤드」화면의 [ 노즐 STN 셔터 ] 버튼을 눌러서 노즐 스테이션의 셔터를 열어 주십시오 .
4
툴을 노즐 스테이션에 세팅합니다 .
1. Step2 에서 노즐을 세팅한 툴을 노즐 스테이션의 해당하는 위치에 끼웁니다 .
2. 노즐이 노즐 스테이션에 확실하게 들어 있는지 확인합니다 .
5
노즐 스테이션의 셔터를 닫습니다 .
재차 [ 노즐 STN 셔터 ] 버튼을 눌러서 , 노즐 스테이션을 닫아 주십시오 .
6
툴을 똑바로 들어 올립니다 .
툴을 똑바로 천천히 들어 올려 주십시오 .
n
요점
노즐 선단이 셔터 등에 부딪히지 않도록 , 툴을 똑바로 천천히 위로 들어 올립니다.
c
주의
툴을거세게들어올리거나 ,무리한힘을가하면노즐이나노즐스테이션을파손시킬우려가있습니다 .
3-10
3
1.3 그리퍼 노즐 ( 옵션 ) 의 청소와 급유
커넥터 등의 탑재에 사용하는 그리퍼 노즐도 정기적으로 점검하고 , 청소와 급유를 실시할 필요가 있습니다.
n
요점
그리퍼 노즐은 특수 형상 부품의 흡장착에 사용합니다. 부품의 형상에 맞춰서 선정하며 , 특주로 제작합니다 .
1.3.1 그리퍼 노즐의 점검
노즐의 그리퍼부를 손가락으로 눌러서 동작시켜 주십시오 .
원활하게 동작되면 문제 없습니다만 , 복원력이 나쁘거나 걸림 등이 있을 경우에는 , 부품의 흡착에러와 인식에러
발생의 원인이 될 수 있습니다. 다음의 S「1.3.2 그리퍼 노즐의 청소와 급유」를 참조해서 그리퍼 노즐의 청소와
급유를 실시해 주십시오 .
또한, 그리퍼부와 동작부가 더럽거나 마모되어 있지 않은지 확인합니다. 그리퍼부에 마모가 발생했을 경우에는 ,
노즐을 교환해 주십시오 .

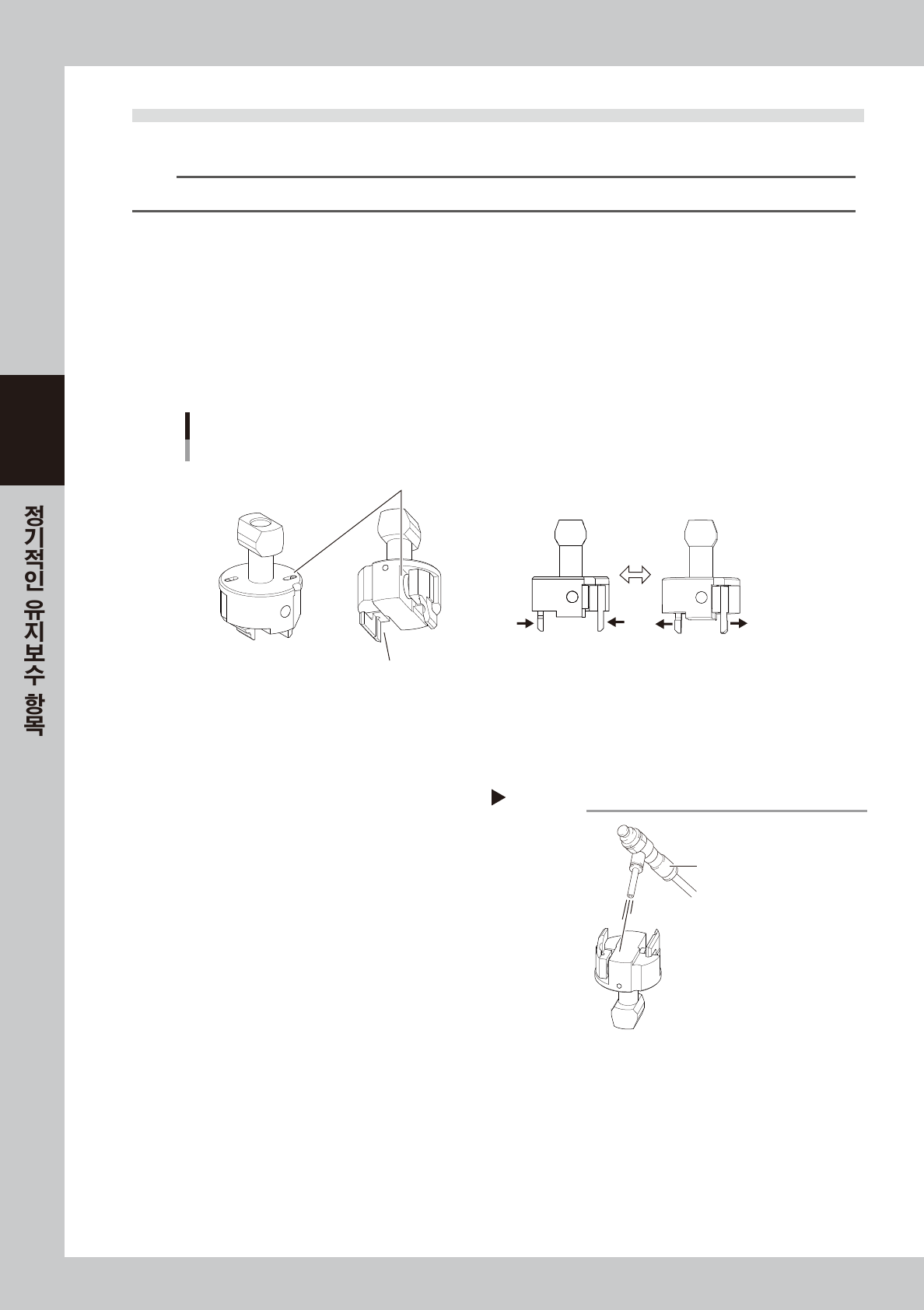

그리퍼 노즐의 점검
Type30ALD 노즐의 예
그리퍼부가 마모되어 있지 않을 것
더러움이나 먼지 등이 없을 것
원활하게 동작할 것
57313-KM K- 00
1.3.2 그리퍼 노즐의 청소와 급유
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 ,
[ 노즐 STN 셔터 ] 버튼으로 노즐 스테이션의
셔터를 열어서 노즐을 탈착해 주십시오 .
2
노즐의 동작부를 청소합니다 .
그리퍼 노즐의 동작부에 더러움이나 먼지가 쌓여
있을 경우는 , 에어블로우 툴 ( 옵션 ) 등으로 제거
합니다 .
에어 블로우
Step2
에어 블로우 툴
57314-KMK-00
