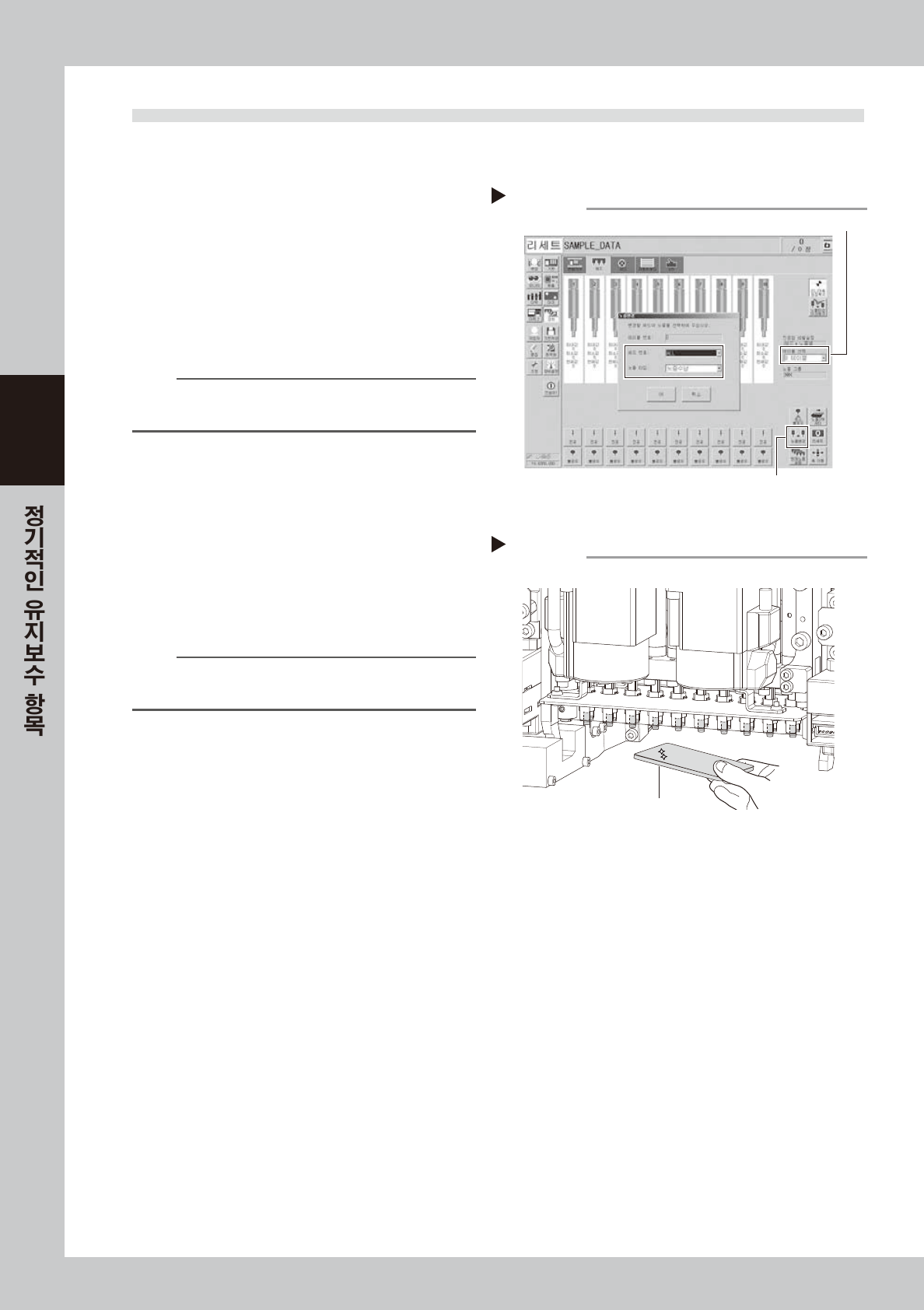

청소용 블로우 밸브를 동작시킵니다 .
1. [ 장치 ]-「I/O」화면을 표시합니다 .
2. 「Output」쪽의 드롭다운 리스트에서「헤드」
를 선택합니다 .
3. 청소용 블로우 밸브의 어드레스를 선택합니다 .
◼
청소용블로우밸브어드레스
테이블 A:T1301704
테이블 B:T1305704
어드레스를 선택하면 , 화면 좌측 아래에 선택
한 어드레스의 내용이 표시되므로 , 확인합니
다.
4. 해당하는 헤드 유닛의 노즐이 전부 탈착되어
있는 것을 재차 확인합니다 .
5. [ON/OFF] 버튼을 한 번 누르면 , 청소용 블로
우 밸브가 동작합니다. (어드레스 표시:0 →1)
c
주의
청소용블로우밸브를동작시키기전에 ,해당헤드유닛의노즐이
전부탈착되어있는것을재확인해주십시오 .
노즐이장착된채 ,청소블로우를실행하면헤드에서노즐이
빠져서파손되거나분실할경우가있습니다 .
6
청소용 블로우 상태를 확인합니다 .
1. 각 헤드의 밑에 손을 대어서 , 모든 헤드에서
에어가 균일하게 나오는 것을 확인합니다 .
2. [ 장치 ]-「I/O」화면의 [ON/OFF] 버튼을
재차 누릅니다 . 어드레스 표시가 1 → 0 으로
되며 , 청소용 블로우 밸브가 닫힙니다 .
3. 헤드로 부터 배출되는 에어가 약해진 것을
확인합니다 .
청소용 블로우 밸브를 동작시켜도 , 헤드에서 나오
는 에어의 강도가 변하지 않을 경우에는 , 청소용
블로우 밸브의 교환이 필요합니다 .
제6장「3.1 HM 헤드의 밸브 교환」,「3.2 FM 헤
드의 밸브 교환」을 참조해서 밸브를 교환해 주십
시오 .
c
주의
청소용블로우에어가얼굴에맞닿을경우가있으므로 ,반드시
보호안경을껴주십시오 .
7
블로우 동작을 정지시킵니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 블로우 ]
버튼을 눌러서 블로우 동작을 정지시켜 주십시오 .
8
노즐을 원위치에 장착합니다 .
손으로 노즐을 탈착했을 경우에는 , 탈착한 헤드의
원위치에 되돌려 주십시오 .
블로우 동작확인
Step 5,6
각 헤드의 청소 블로우를 확인
[ON/OFF] 버튼
어드레스를 선택
어드레스의 내용표시
예) T1301704
Address
T130170
T130570
Type
헤드
헤드
7 6 5
0
0
4
0
0
3
0
0
2
0
0
1
0
0
0
0
0
「Output」 쪽의 「헤드」 를 선택
58305-KMK-00
3-24
3

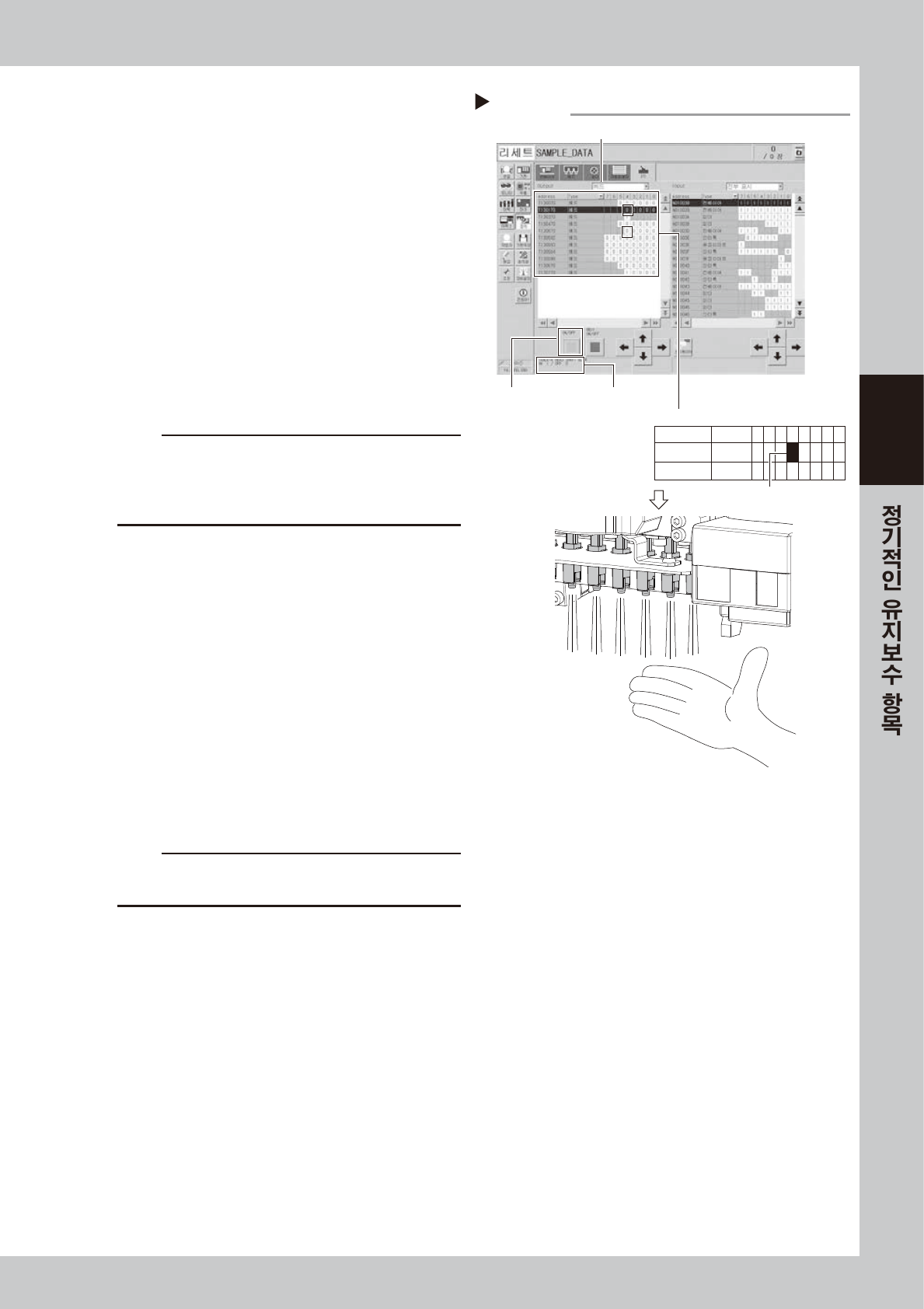

3.4 샤프트 선단부의 확인
샤프트의 선단부는 장기간 사용함으로 인해 더러워질 경우가 있으므로 , 정기적으로 선단부를 확인할 필요가 있
습니다. 여기에서는 , HM 헤드 유닛을 예로 들어서 샤프트 선단부의 확인 방법에 대해서 설명합니다.
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
3
샤프트의 선단부를 확인합니다 .
손거울 등을 사용해서 샤프트의 선단부를 육안으
로 확인합니다 . 헤드 전부를 확인해 주십시오 .
참고
샤프트의 선단이 더러워져 있을 경우는 , 후술의「5.4 샤프트
선단부의 청소」를 참조해서 청소해 주십시오 .
샤프트 선단부의 확인
Step 3
<모든 헤드를 확인>
손거울
57399-KMK-00
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58315-KMK-00
3-25
3

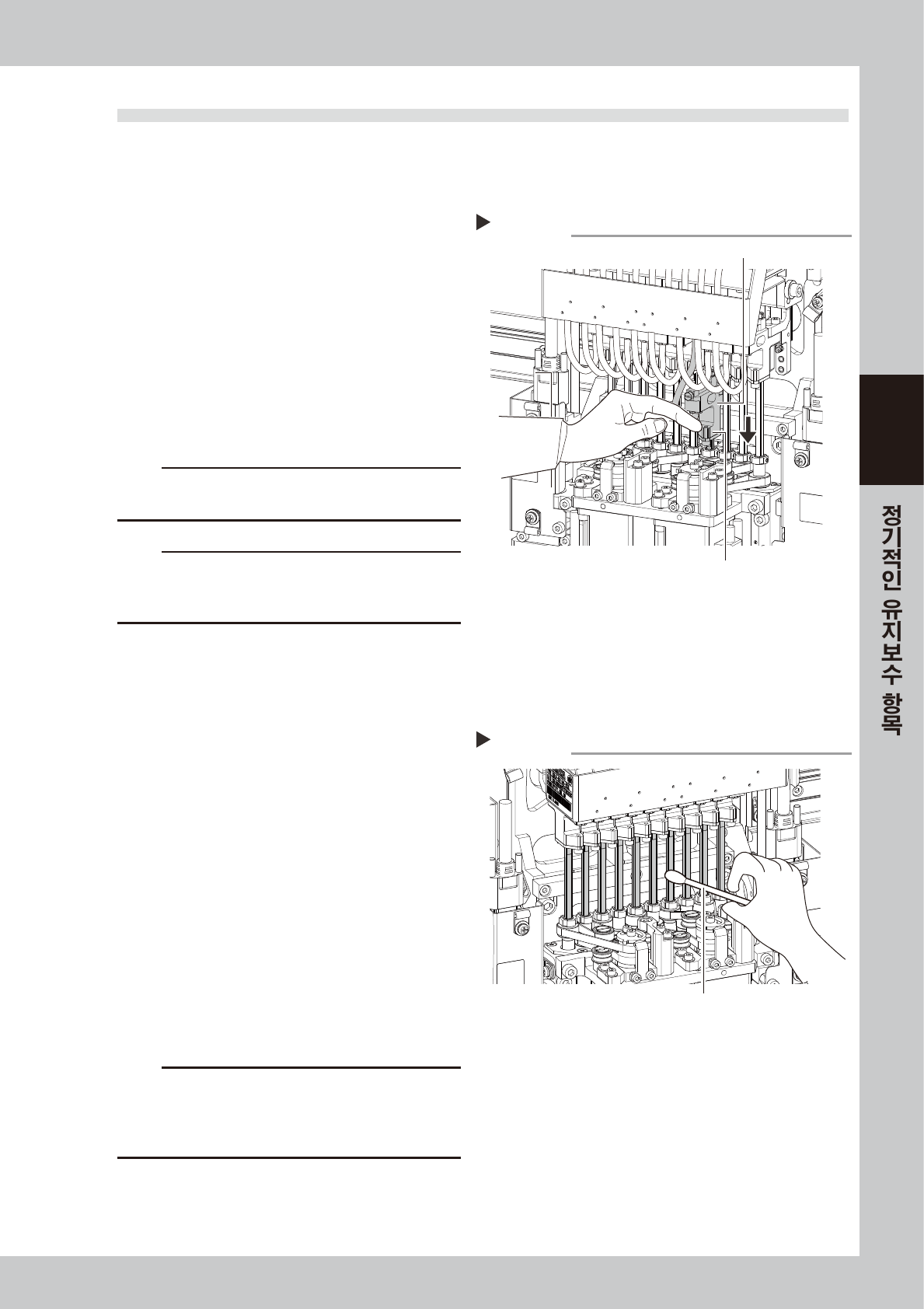

3.5 HM 헤드의 Z 축 동작확인
3.5.1 HM 헤드의 스플라인 샤프트 Z 축의 동작확인
다음과 같이 HM 헤드의 스플라인 샤프트 Z 축의 동작확인 방법에 대해서 설명합니다.
e
1
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
Z 축을 상하로 동작시킵니다 .
Z 축의 조인트 블록 하부를 손가락으로 내립니다 .
손을 떼면 원위치로 되돌아 갑니다 .
다른 스플라인 샤프트와 비교해서 , 무게나 움직
임 , 이음의 발생 여부를 확인해 주십시오 .
c
주의
샤프트부분을만지면 ,표면에구리스가없어져서녹이생길
우려가있으므로 ,주의해주십시오 .
c
주의
스플라인샤프트에이상이있는상태에서의장비운전은 ,치명적
인트러블을초래할가능성이있으므로 ,운전을중지하고대리점
또는야마하로연락해주십시오 .
3.5.2 HM 헤드의 스플라인 샤프트 주변의 확인과 청소
다음과 같이 HM 헤드의 스플라인 샤프트 주변의 확인과 청소를 실시합니다.
e
1
헤드유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 장비정면 앞쪽으로 이동시킵니다 .
2
스플라인 샤프트의 주변을 육안으로
확인합니다 .
스플라인 샤프트에 더러움이나 이물질의 부착
여부를 확인해 주십시오 .
3
스플라인 샤프트를 청소합니다 .
더러움이나 이물질이 부착되어 있을 경우에는 ,
먼지가 나지 않는 종이 와이퍼나 면봉 등으로
스플라인 샤프트를 닦습니다 .
c
주의
스플라인샤프트의표면에구리스가없어지면 ,녹이생길우려가
있으므로 ,구리스를완전히제거하지않도록주의해주십시오 .
단 ,상기의청소작업으로인해구리스가제거되었을경우에는 ,
후술을참조해서구리스를도포해주십시오 .
Ｚ축의 동작확인
Step 2
이 부위를 손으로 내린다
조인트 블록
57334-KMK-00
스플라인 샤프트의 청소
Step 3
면봉
57335-KMK-00
