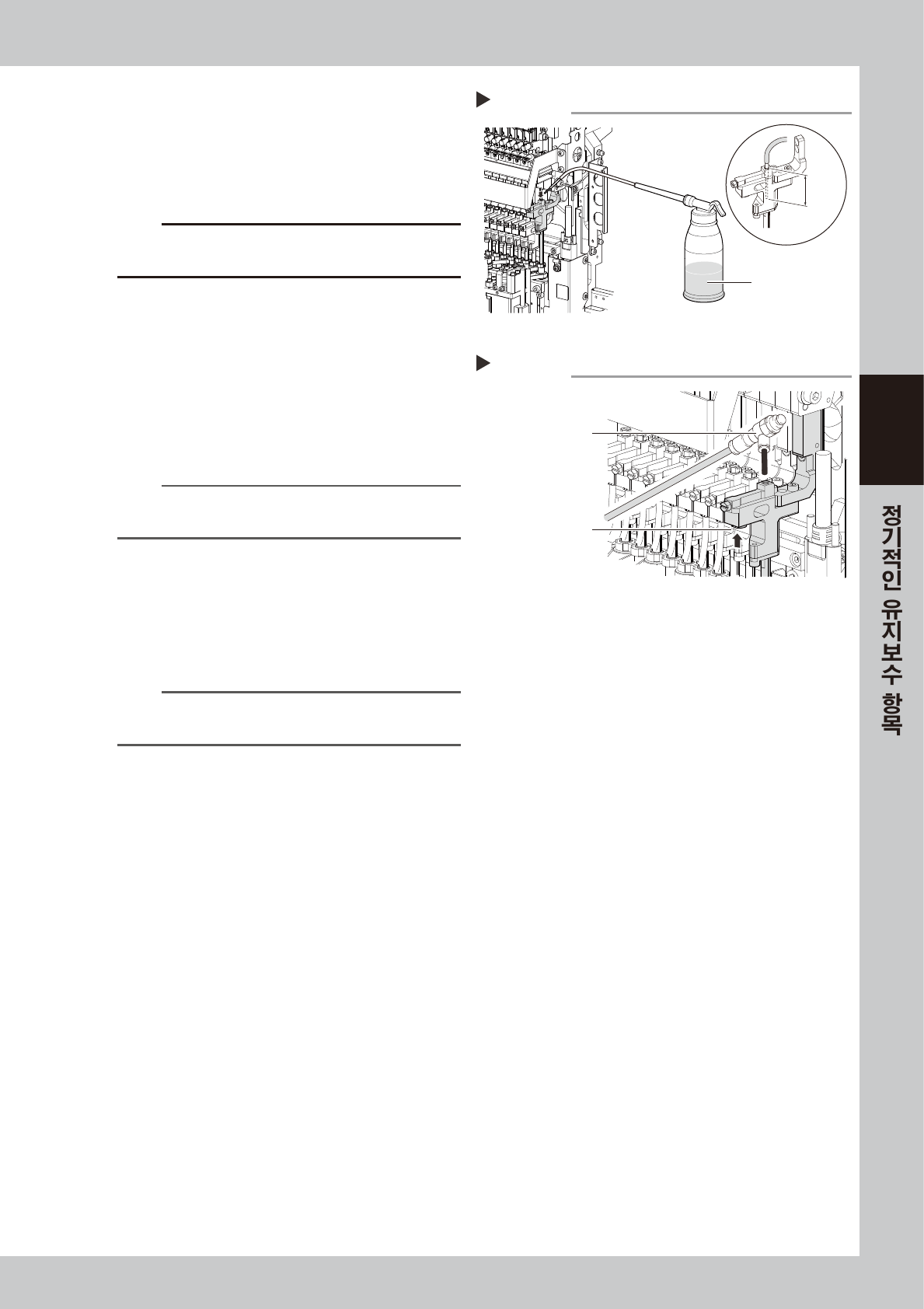

3-41
3
6
스플라인 샤프트 내부를 세척합니다 .
1. 스플라인 샤프트에 클리닝 킷의 노즐을 삽입합
니다 .
2. 에탄올을 주입해서 스플라인 샤프트의 에어
경로를 씻어 내립니다 .
c
주의
클리닝 킷의 선단은 반드시 25mm 이상 삽입해 주십시오 .
삽입이 불충분하면 , 패킹에 에탄올이 흘러 들어 갑니다 .
7
스플라인의 에어 경로를 블로우합니다 .
1. 에어블로우 툴 ( 옵션 ) 을 준비해서 장비 좌우
에 있는 에어 커넥터에 접속합니다 .
2. 에어가 새지 않도록 에어 호스를 뺀 부분을 손
가락으로 막고 , 스플라인 샤프트 안을 에어 블
로우합니다 .
3. 스플라인 샤프트 선단의 헝겊에 오염물이 나오
지 않는 것을 확인해 주십시오 .
n
요점
스플라인 샤프트로부터 흘러 나오는 에탄올이 깨끗해질 때까
지 Step6~Step7 의 작업을 반복해 주십시오 .
8
헤드를 원상태로 합니다 .
1. 메인터넌스 볼트를 장착하고 , 에어호스와
노즐을 원상태로 끼워 주십시오 .
2. Z 축을 고정하고 있는 육각렌치 ( 또는 와이어
등 ) 를 뺍니다 .
n
요점
손으로 노즐을 탈착했을 경우에는 , 탈착한 헤드의 원위치에
되돌려 주십시오 .
에어 경로의 블로우
Step 7
손가락으로 여기를
막는다
에어 블로우 툴
57328-N2-00
25mm
이상
스플라인의 세척
Step 6
에탄올
클리닝 킷
57327-N2-00

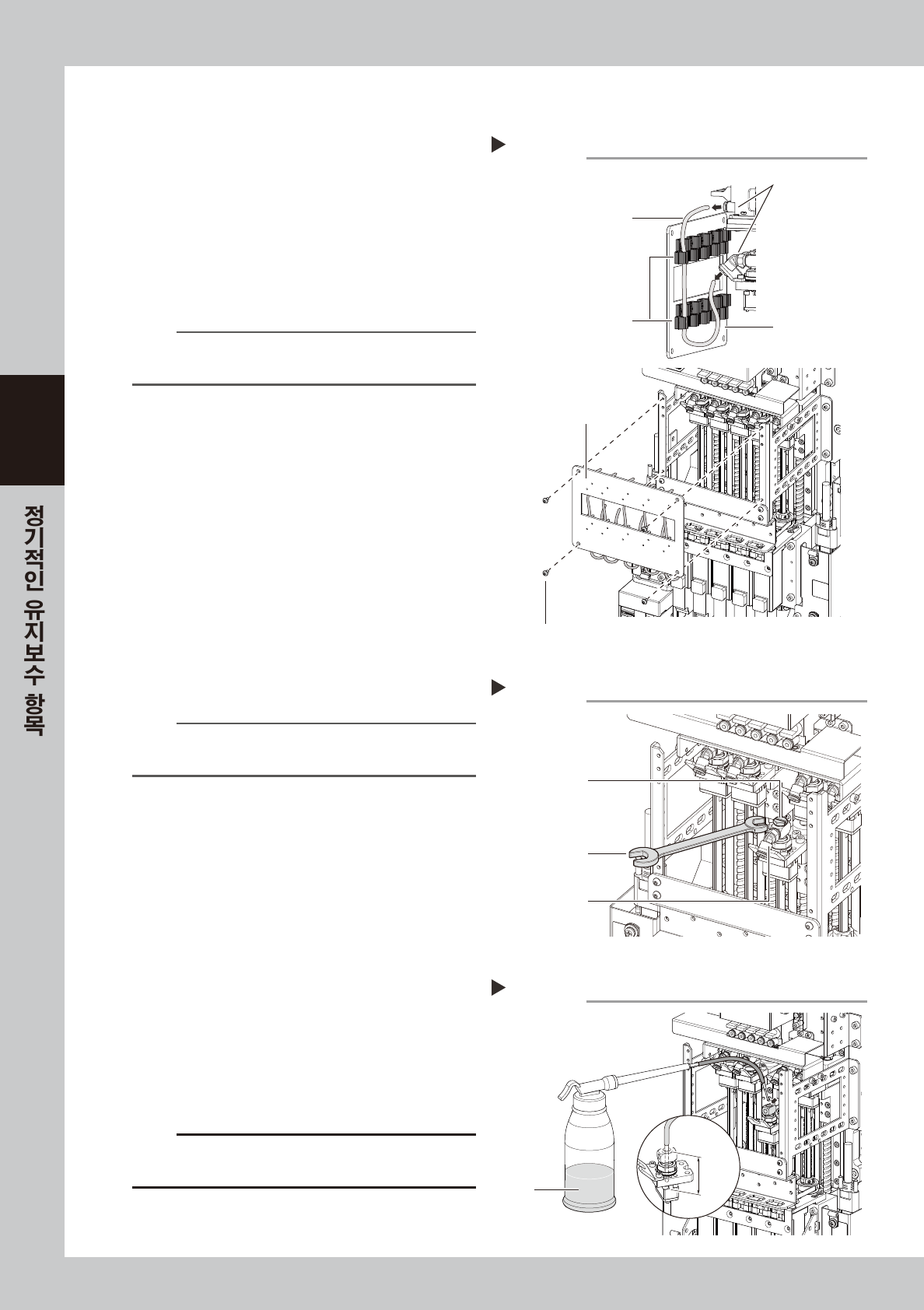

3-42
3
5.1.2 FM 헤드
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐스테이션을 겸비하고 있지 않을 경우는 , 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 작업하기 수월한 위치로 이동시킵
니다 .
3
에어호스와 헤드의 정면커버를 탈착합
니다 .
1. 육각렌치 (3) 로 , FM 헤드의 정면커버 고정볼
트를 분리하고 , 커버를 한손으로 지탱시킵니
다.
2. 다른 한 손으로 커버의 뒷면에 있는 상하의
조인트로 부터 에어 호스를 분리합니다 .
n
요점
에어호스가 정면 커버 뒷면의 튜브 홀더에 끼워져 있는 상태
로 커버를 탈착합니다.
4
메인터넌스 볼트와 조인트를 분리합
니다 .
일자 드라이버 또는 스패너를 사용해서 메인터넌
스 볼트와 조인트를 분리해 주십시오 .
5
청소 준비를 합니다 .
1. 청소할 헤드의 밑에 종이컵 또는 헝겊 등을
깔아 놓습니다 .
2. 클리닝 킷에 에탄올을 넣습니다 .
6
스플라인 샤프트 내부를 세척합니다 .
1. 스플라인 샤프트에 클리닝 킷의 노즐을 삽입합
니다 .
2. 에탄올을 주입해서 스플라인 샤프트의 에어
경로를 씻어 내립니다 .
c
주의
노즐 선단은 반드시 25mm 이상 삽입해 주십시오 . 삽입이 불충
분하면 , 패킹 등에 에탄올이 흘러 들어갈 우려가 있습니다 .
스플라인의 세척
Step 6
에탄올
클리닝 킷
25mm
이상
57331-N2-00
메인터넌스 볼트와 조인트의 분리
Step 4
메인터넌스 볼트
정밀 스패너
조인트
57330-N2-00
헤드 커버의 탈착
Step 3
<헤드 정면 커버의 뒷면>
에어 호스
튜브 홀더
정면 커버
정면 커버
커버 고정볼트
조인트
57329-N2-10

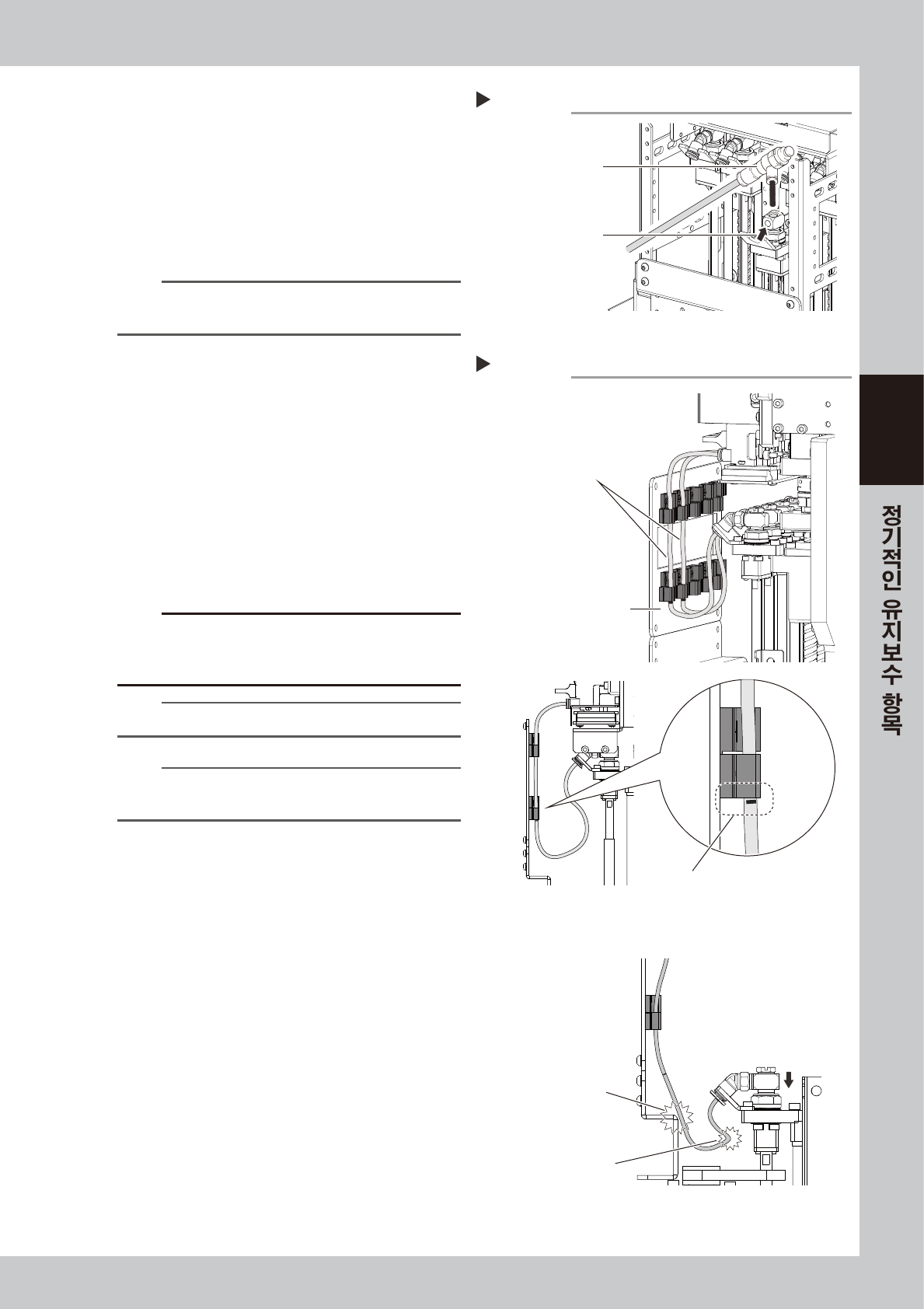

3-43
3
7
스플라인의 에어 경로를 블로우합니다 .
1. 에어블로우 툴 ( 옵션 ) 을 장비 좌우에 있는
에어 커넥터에 접속합니다 .
2. 에어가 새지 않도록 에어 호스를 뺀 부분을 손
가락으로 막고 , 스플라인 샤프트 안을 에어 블
로우합니다 .
3. 스플라인 샤프트 선단의 헝겊에 오염물이 나오
지 않는 것을 확인해 주십시오 .
n
요점
스플라인 샤프트로부터 흘러 나오는 에탄올이 깨끗해질 때까
지 Step6~Step7 의 작업을 반복해 주십시오 .
8
헤드를 원상태로 합니다 .
1. 메인터넌스 볼트를 장착합니다 .
2. 조인트를 장착합니다 .
3. 에어 호스를 상하의 조인트에 끼웁니다 .
4. 정면 커버를 장착합니다 .
9
에어 호스의 장착상태를 확인합니다 .
에어 호스가 옆에 있는 호스와 교차되어 있지
않으며 , 에어 호스의 마킹위치가 우측 그림과
같이 튜브 홀더 하부의 위치와 맞는지 확인해
주십시오 .
c
주의
에어 호스의 장착상태가 올바르지 않으면 헤드가 하강할 때 ,
에어 호스가 당겨지거나 늘어짐이 발생해서 부품과 에어호스가
파손될 우려가 있으므로 , 주의해 주십시오 .
참고
에어 호스의 마킹위치는 밑에서 80mm 입니다.
n
요점
손으로 노즐을 탈착했을 경우에는 , 탈착한 헤드의 원위치에
되돌려 주십시오 .
에어 호스의 장착상태
Step 9
에어 호스를 교차시키지 말것
에어 호스의 마킹 위치와 튜브 홀더의
하부의 위치가 맞을 것
정면 커버
<장착 NG의 경우 (헤드 하강시)>
접촉에 의해 에어호스가 파손
에어 호스의 구부러짐
57377-N2-00
에어 경로의 블로우
Step 7
에어 블로우 툴
여기를 손가락으로
지탱한다
57332-N2-00
