1-3
1
2. 유지보수 작업의 준비
본장에서 지금부터 설명하는 작업 내용은 , 장비의 성능을 유지하기 위해 사용하는 도중에 기능이 서서히 떨어질
가능성이 있는 부품 ( 소모품 ) 등의 교환방법을 중심으로 쓰여 있습니다 . 나아가 , 고장시에는 사용자 레벨에서
간단히 교환 가능한 부품에 대해서도 똑같이 설명합니다 .
2.1 소 모품
본 장비에서는 다음의 부품이 소모품으로서 준비되어 있으며 , 유지 보수시 필요에 따라 교환합니다.

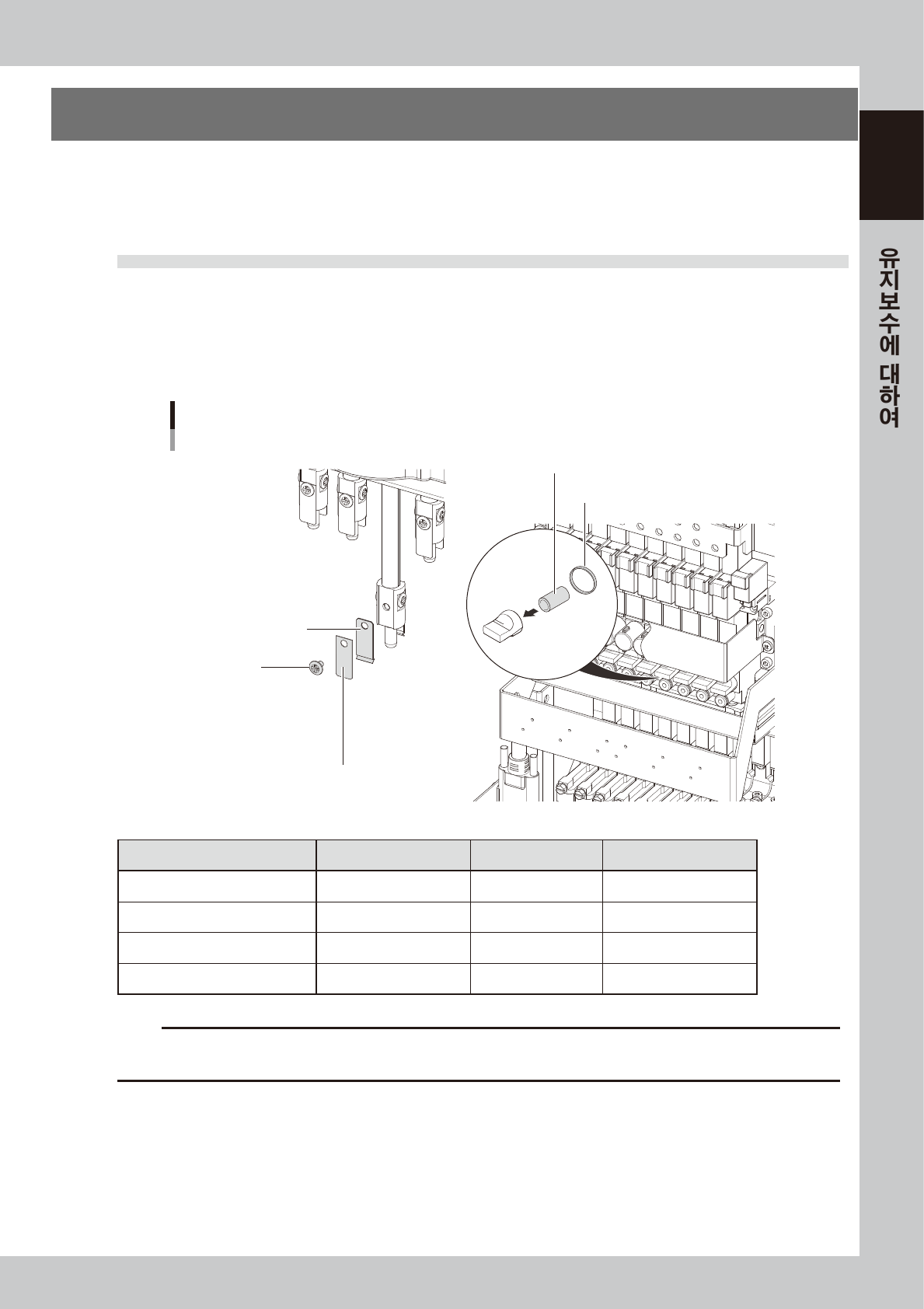

2.1.1 HM 헤드 유닛
█
소모품 ( 동봉품 )
소모품 (HM헤드)
동봉품
필터용 개스킷
이젝터용 필터
노즐 판스프링
고정나사
노즐 판스프링
노즐 유지력 강화용 판스프링
57100-N2-00
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 LEAF SPRING KG7-M7137-A0X
노즐 유지력 강화용 판스프링 PLATE, SPRING KGS-M714W-03X
이젝터용 필터 FILTER KLW-M8527-00X
이젝터용 개스킷 GASKET KLW-M715B-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 대리점에 확인해 주십시오 .
1-4
1

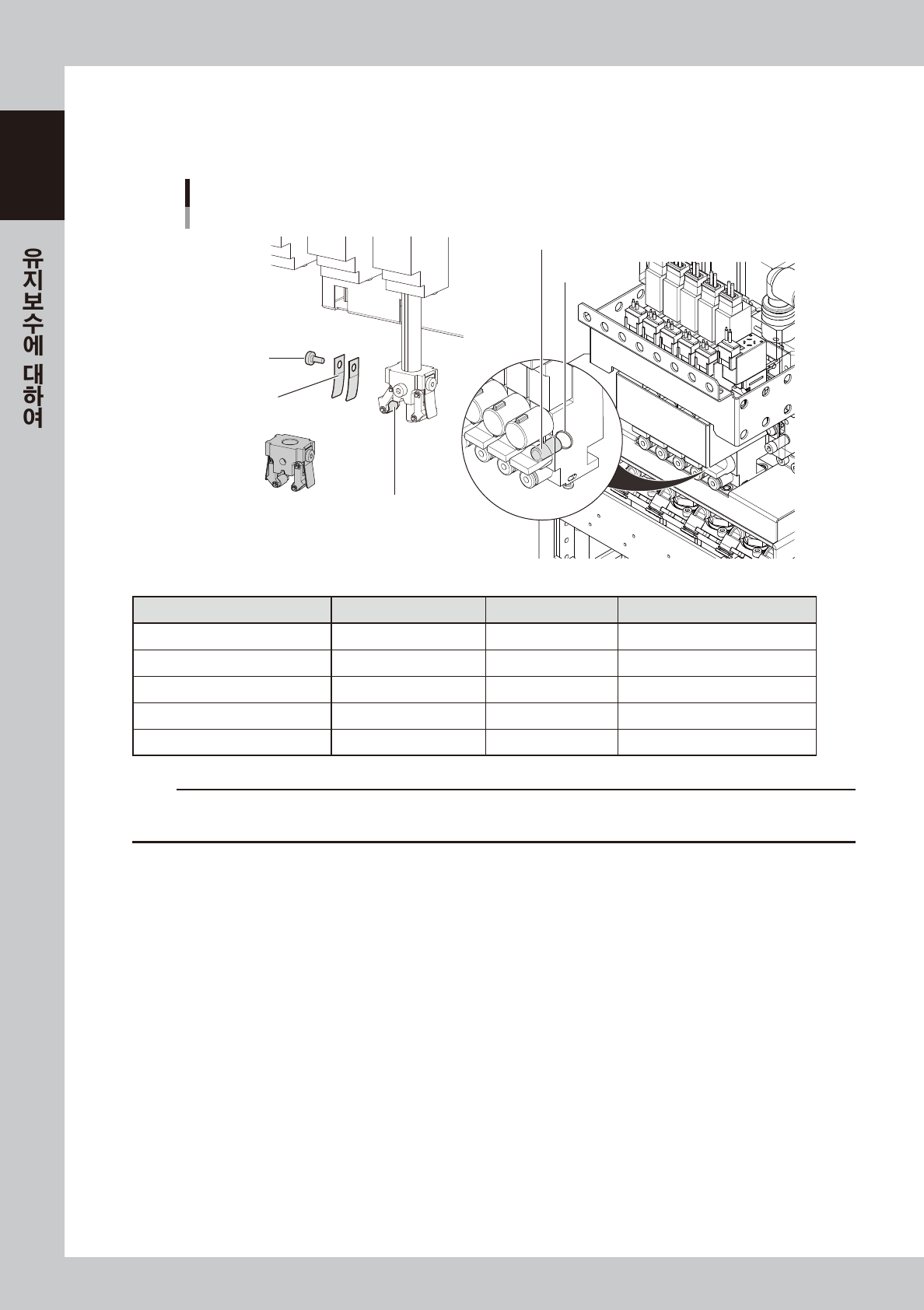

2.1.2 FM 헤드 유닛
█
소모품 ( 동봉품 )
소모품 (FM헤드)
동봉품
이젝터용 필터
필터용 개스킷
노즐 판스프링
고정볼트
노즐 판스프링
노즐유지 롤러노즐 Arm ASSY
57101-N2- 0 0
명칭 부품 명칭 부품 번호 비고
노즐 판스프링 PLATE, SPRING KV7-M8171-00X
노즐 유지 롤러 ROLLER KV7-M81D4-00X
노즐 Arm ASSY ROLLER LOCK ASSY. KLW-M74D0-00X
이젝터용 필터 FILTER KLW-M8527-00X
이젝터용 개스킷 GASKET KLW-M715B-00X
c
주의
본 매뉴얼에 기재되어 있는 부품 ( 부품번호 ) 은 발행시의 것입니다 .
부품번호는 예고없이 변경될 경우가 있으므로 , 발주시에는 반드시 최신 내용인지 대리점에 확인해 주십시오 .
1-5
1

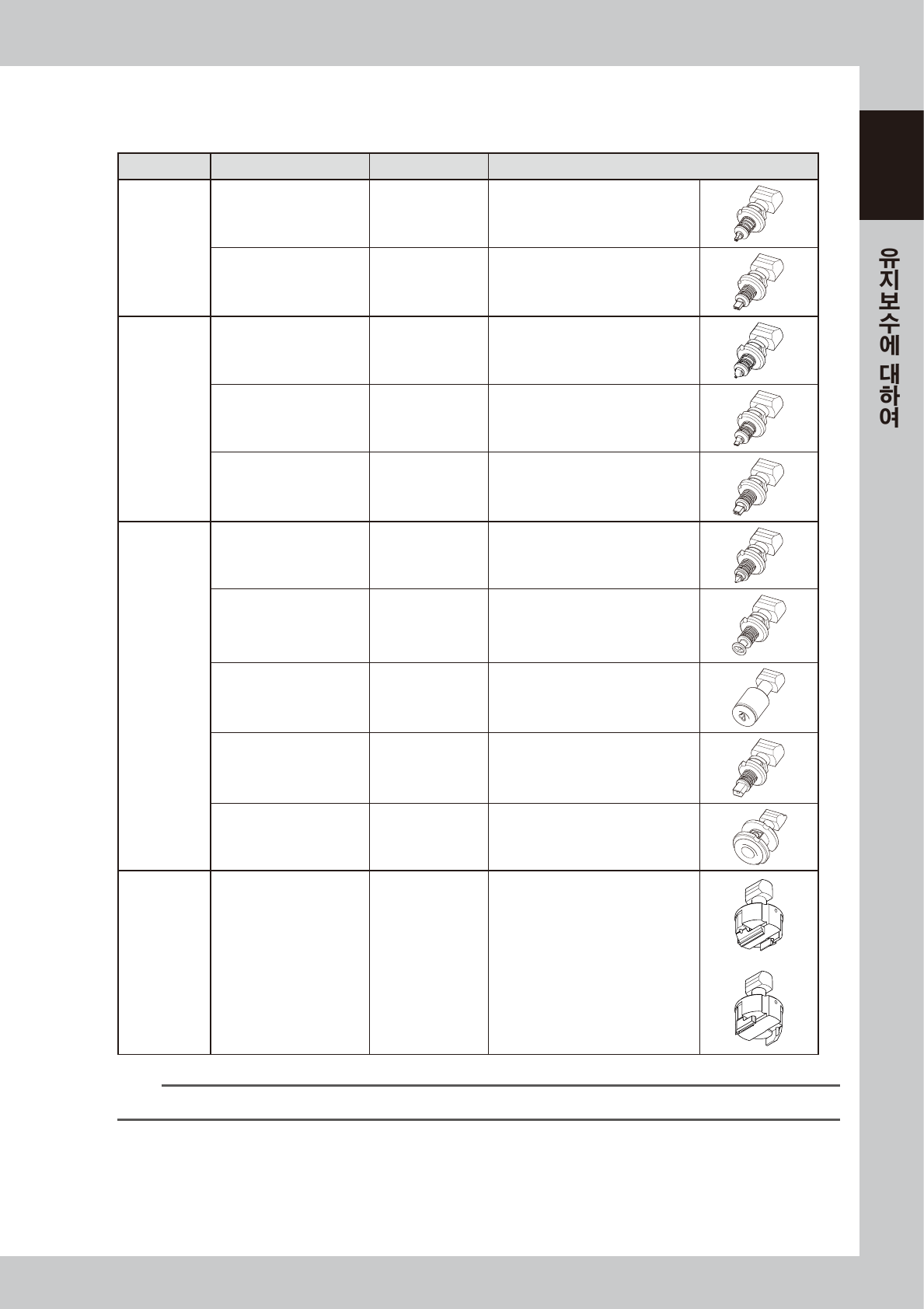

2.1.3 전기종 공통
■ 소모품 ( 옵션 구입품 )
명칭 부품 명칭 부품 번호 비고
표준
30X 계 노즐
NOZZLE 301A ASSY. KHN-M7710-A4X 0603~1005 사이즈의 부품
NOZZLE 302A ASSY. KHN-M7720-A3X 1608~3216 사이즈의 부품
협인접
30X 계 노즐
NOZZLE 311A ASSY. KHY-M7710-A4X 0603 전용
NOZZLE 312A ASSY. KHY-M7720-A3X 1005~1608 사이즈의 부품
NOZZLE 313A ASSY. KHY-M7730-A2X 2012~3225 사이즈의 부품
표준
・
협인접
공통 노즐
NOZZLE 310A ASSY. KHY-M77A0-A0X
0402 전용
*Type3010A, 3110A 도 동일노즐
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532~7343 사이즈의 부품 , SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP, PLCC 등
NOZZLE 306A/317A AS. KHY-M7770-A0X 원통 형상 부품
NOZZLE 307A/318A AS. KHY-M778 0-A0X
▢
32mm~45mm 의 부품
그리퍼 노즐
( 옵션 )
NOZZLE 30ALB
NOZZLE 30ALD 등
- 부품 형상에 맞춰서 선정
n
요점
그리퍼 노즐은 특수형상 부품의 흡장착에 사용합니다. 부품의 형상에 맞춰서 선정하며, 특주로 제작합니다.
