3-40 3 5 . 1 년 여 기 에서 는 1 년 에 한 번 을 기 준 으로 실 행 하 는 유 지 보 수 항목에 대해 서 설 명 합니 다 . 5 . 1 스 플라인 샤 프 트내부의 청소 일 반 작 으로 1 년 에 한 번 정 도 스플 라 인 샤 프트 의 청 소 를 실 시 할 필 요가 있 습 니 다 . 다음 과 같 은 순 서 대 로 실 시 해 주십 시 오 . 5 .1 .1 H M 헤 드 1 노즐 …
3-39
3
5
컨트롤러 박스의 필터를 탈착합니다 .
필터의 고정나사는 손으로 풀 수가 있습니다 .
필터 고정나사를 풀어서 , 컨트롤러 박스로부터
필터를 탈착합니다 .
n
요점
컨트롤러 박스에는 복수의 케이블이 접속되어 있습니다.
필터에 접근하기 어려울 경우에는, 필요에 따라 케이블을 분리
합니다 .
6
필터를 청소합니다 .
필터는 2 장의 커버 사이에 있습니다 . 필터를 분리
해서 청소기 또는 버큠 ASSY 로 필터에 부착되어
있는 먼지를 제거해 주십시오 .
n
요점
더러움이 심하거나, 필터 자체가 노화되어 있을 경우에는 새로
운 필터로 교환해 주십시오 .
7
필터를 원상태로 합니다 .
필터를 분리했을 때와 반대로 컨트롤러 박스에
장착합니다 .
8
커버를 원상태로 장착합니다 .
1. 안쪽의 커버를 장착합니다 .
2. 테이프 커터의 안전커버를 장착합니다 .
c
주의
커버를 장착할 때에는 , 케이블 등에 주의해서 장착해 주십시오 .
컨트롤러 박스의 필터 탈착
Step 5
컨트롤러 박스
필터
필터 고정나사
57382-N2-00
3-40
3

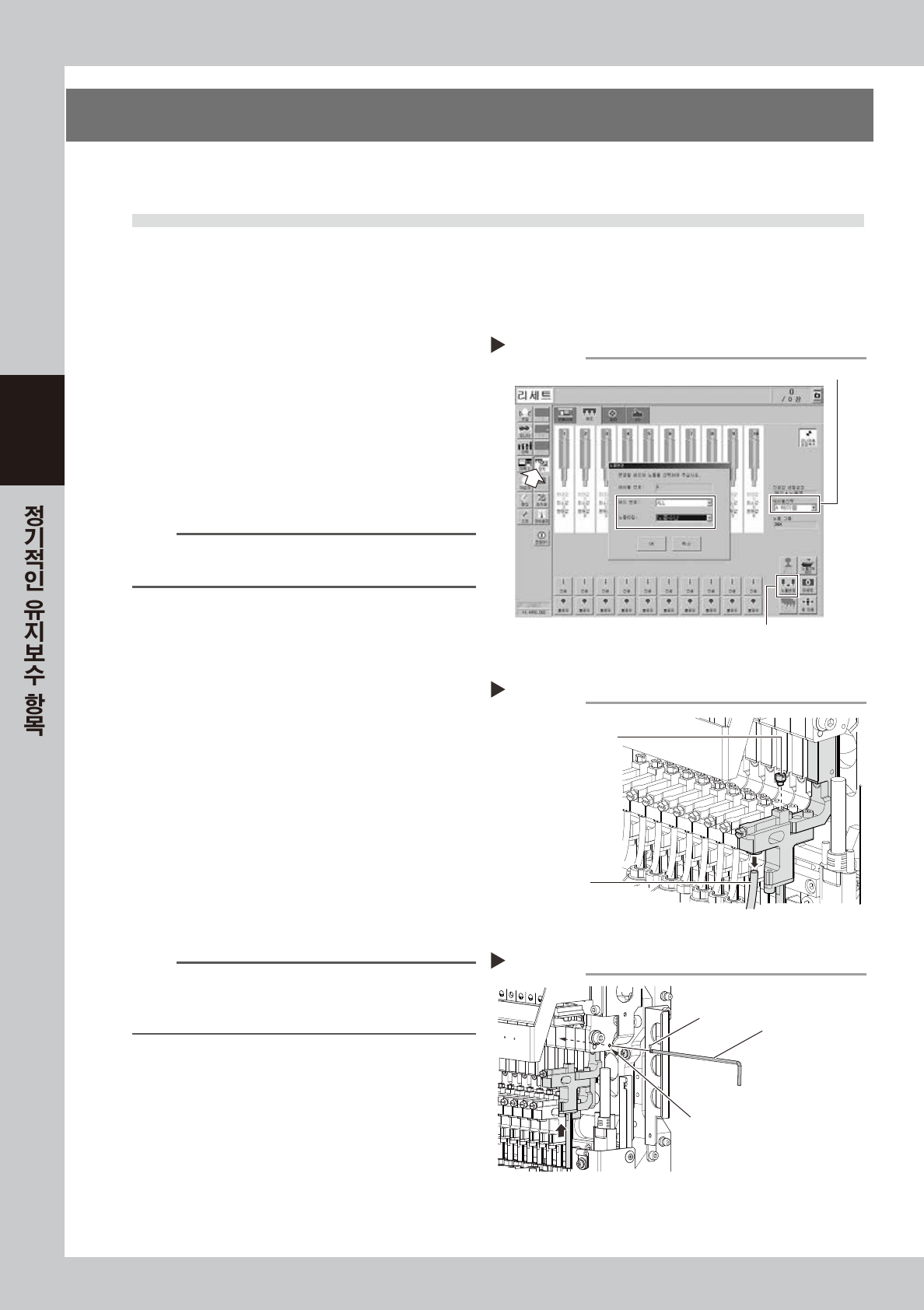

5. 1 년
여기에서는 1 년에 한 번을 기준으로 실행하는 유지보수 항목에 대해서 설명합니다 .
5.1 스플라인 샤프트내부의 청소
일반작으로 1 년에 한 번 정도 스플라인 샤프트의 청소를 실시할 필요가 있습니다.
다음과 같은 순서대로 실시해 주십시오 .
5.1.1 HM 헤 드
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐스테이션을 겸비하고 있지 않을 경우는 , 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드유닛을 작업하기 수월한 위치로 이동시킵
니다 .
3
에어 호스와 메인터넌스 볼트를 분리합
니다 .
일자 드라이버로 또는 정밀 스패너로 메인터넌스
볼트를 분리하고 , 에어 호스를 빼 주십시오 .
4
Z 축을 작업위치에서 고정시킵니다 .
우측 그림과 같이 샤프트를 Z 축 리니어 스케일이
보이지 않는 위치로 하고 , Z 축 고정용 구멍에
육각렌치를 끼워서 고정시켜 주십시오 .
n
요점
헤드 주변에 케이블 등이 있어서, 육각렌치를 끼우기 힘들
경우는, 육각렌치 대신에 와이어 (Φ 2.5mm 미만 ) 등을
사용해서 Z 축을 고정시켜 주십시오 .
5
청소 준비를 합니다 .
1. 청소할 헤드의 밑에 종이컵 또는 헝겊 등을
깔아 놓습니다 .
2. 클리닝 킷에 에탄올을 넣습니다 .
Z축의 고정
Step 4
육각렌치
Z축 고정용 구멍
Φ2.5mm
57326-N2-00
에어호스와 메인터넌스 볼트의 분리
Step 3
메인터넌스 볼트
에어 호스
57325-N2-00
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58300-N2-00
3-41
3
6
스플라인 샤프트 내부를 세척합니다 .
1. 스플라인 샤프트에 클리닝 킷의 노즐을 삽입합
니다 .
2. 에탄올을 주입해서 스플라인 샤프트의 에어
경로를 씻어 내립니다 .
c
주의
클리닝 킷의 선단은 반드시 25mm 이상 삽입해 주십시오 .
삽입이 불충분하면 , 패킹에 에탄올이 흘러 들어 갑니다 .
7
스플라인의 에어 경로를 블로우합니다 .
1. 에어블로우 툴 ( 옵션 ) 을 준비해서 장비 좌우
에 있는 에어 커넥터에 접속합니다 .
2. 에어가 새지 않도록 에어 호스를 뺀 부분을 손
가락으로 막고 , 스플라인 샤프트 안을 에어 블
로우합니다 .
3. 스플라인 샤프트 선단의 헝겊에 오염물이 나오
지 않는 것을 확인해 주십시오 .
n
요점
스플라인 샤프트로부터 흘러 나오는 에탄올이 깨끗해질 때까
지 Step6~Step7 의 작업을 반복해 주십시오 .
8
헤드를 원상태로 합니다 .
1. 메인터넌스 볼트를 장착하고 , 에어호스와
노즐을 원상태로 끼워 주십시오 .
2. Z 축을 고정하고 있는 육각렌치 ( 또는 와이어
등 ) 를 뺍니다 .
n
요점
손으로 노즐을 탈착했을 경우에는 , 탈착한 헤드의 원위치에
되돌려 주십시오 .
에어 경로의 블로우
Step 7
손가락으로 여기를
막는다
에어 블로우 툴
57328-N2-00
25mm
이상
스플라인의 세척
Step 6
에탄올
클리닝 킷
57327-N2-00
