3-47 3 컨베이어 벨트 풀기 YSM20 싱글레인/YSM20W 싱글레인 (중량반송 사양) 이 풀리를 푼다 풀리의 위치를 마킹한다 브래킷의 위치를 마킹한다 이 브래킷을 푼다 <YSM20 싱글레인> <YSM20W 싱글레인 (중량반송 사양)> ＊ 상기의 그림은 우측흐름 사양의 경우입니다. YSM20W 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다. 육각렌치(5)…
3-46
3
컨베이어 벨트 풀기
듀얼 레인 (YSM20/YSM20W 공통)
이 브래킷을 푼다
이 브래킷을 푼다
브랫킷 위치를 마킹한다
57378-N2-00
3-47
3
컨베이어 벨트 풀기
YSM20 싱글레인/YSM20W 싱글레인 (중량반송 사양)
이 풀리를 푼다
풀리의 위치를 마킹한다
브래킷의 위치를 마킹한다
이 브래킷을 푼다
<YSM20 싱글레인>
<YSM20W 싱글레인 (중량반송 사양)>
＊ 상기의 그림은 우측흐름 사양의 경우입니다.
YSM20W 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다.
육각렌치(5)
육각렌치(4)
57379-N2-00
참고
흐름방향에 따라 텐셔너 ( 풀리 ) 의 위치가 달라집니다.
3-48
3
5
컨베이어로 부터 벨트를 탈거합니다 .
풀리 , 기판 가이드로부터 컨베이어 벨트를 탈거해
주십시오 .
6
컨베이어 벨트를 확인합니다 .
탈거한 벨트의 반송면에 마모나 보풀 등이 없는지
확인해 주십시오 . 마모나 보풀이 심할 경우는 ,
「제 6 장 소모품의 교환」을 참조해서 컨베이어
벨트를 교환해 주십시오 .
7
벨트 가이드부와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착된 벨트의 마
모 가루는 버큠 ASSY( 옵션 ) 로 흡인해 주십
시오 .
2. 풀리 외주면에 벨트의 마무가루가 부착되어 있
을 경우에는 , 플라스틱 헤라로 제거합니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
c
주의
풀리나 가이드에 상처내지 않도록 , 헤라와 브러시를 주의해서
사용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제 (IPA 등 ) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가 튀지
않도록 주의해서 청소해 주십시오 .
8
벨트를 원상태로 되돌립니다 .
1. 벨트를 풀리에 임시로 걸어 둡니다 .
2. 브래킷 (YSM20W 싱글레인의 경우는 , 풀리 )
을 Step4 에서 마킹한 위치까지 이동시키고
고정볼트를 체결합니다 .
3. 벨트가 느슨할 경우에는 , 브래킷 ( 풀리 ) 의
위치를 조정해서 벨트의 텐션을 걸어 주십시
오.
c
주의
풀리 / 풀리 브래킷의 고정볼트의 체결 토크는 다음과 같습니다 .
풀리 브래킷 고정볼트 :3.8N
•
m 입니다 .
풀리 고정볼트 :5.5N
•
m 입니다 .
심하게 조이지 않도록 주의해 주십시오 .

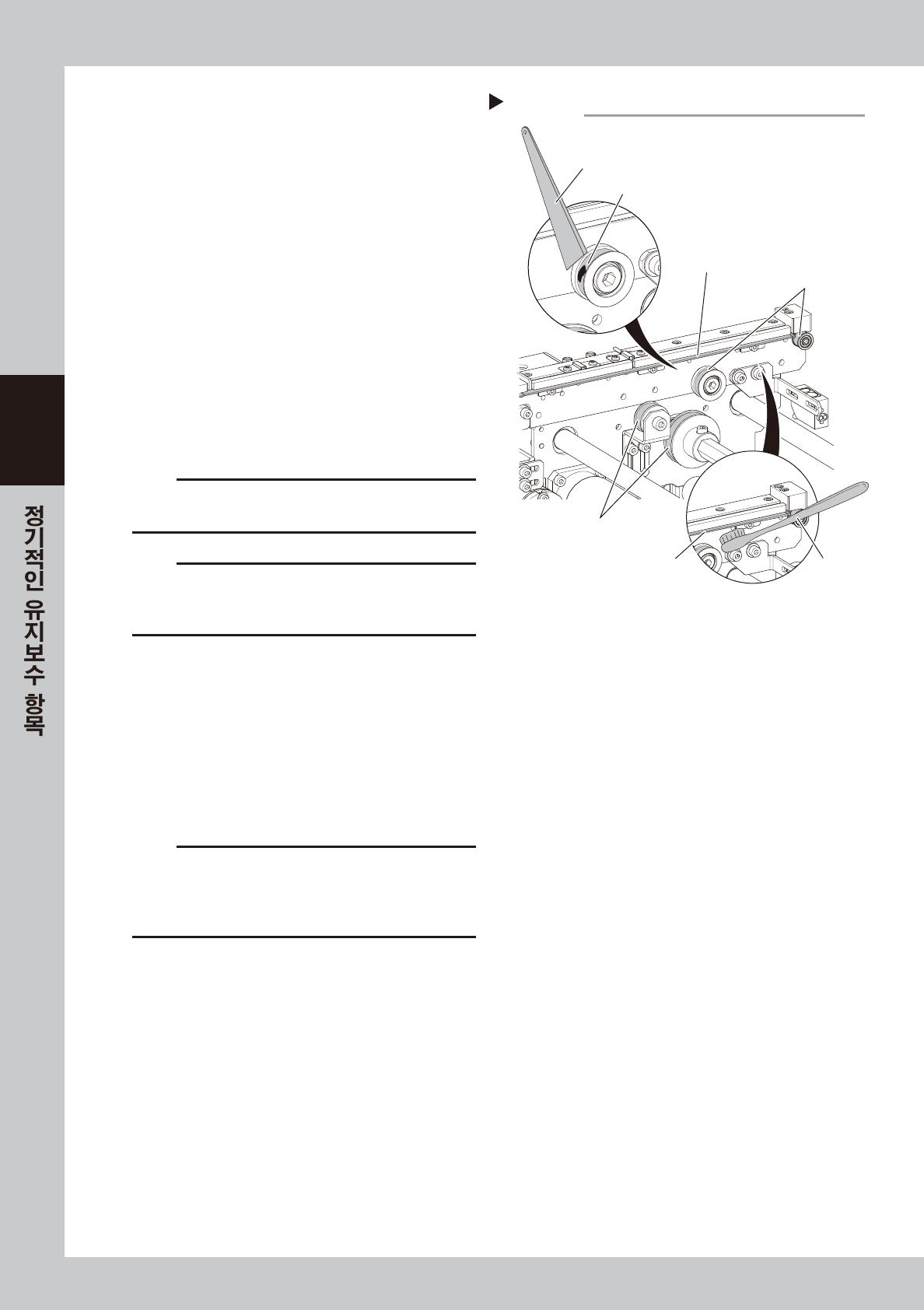

벨트 가이드부와 풀리의 청소
Step 7
플라스틱 헤라
벨트 가이드부
벨트의 마모가루 부착
브러시
풀리 외주면
벨트 가이드부
풀리 외주면
57349-N2-10
