1. 사양
1.1 에어압 조정부
본체 정면의 좌측하단 패널 안에 , 본체의 에어 구동부로 공급하는 에어압의 조정부가 있습니다.
아래에 표시한 적정값으로 설정해 주십시오 .

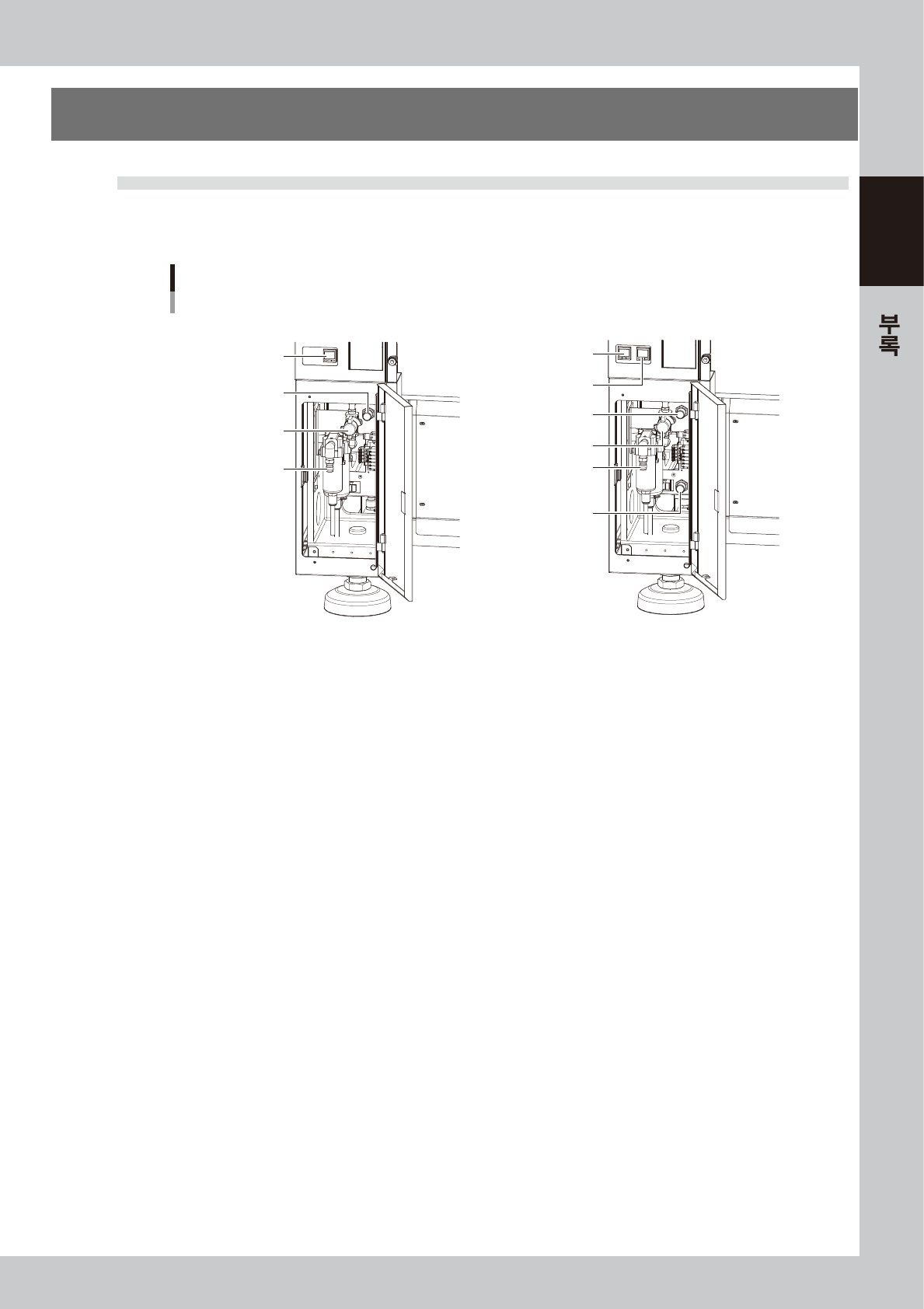

에어압 조정부
에어 공급/배출 밸브
압력 표시계
원 에어 접속부
에어 압력 레귤레이터
에어 공급/배출 밸브
압력 표시계 (B테이블)
압력 표시계 (A테이블)
원 에어 접속부
에어 압력 레귤레이터
(A테이블)
에어 압력 레귤레이터
(B테이블)
1빔의 경우 2빔의 경우
57A01-N2-00
■ 공급에어 압력
공급에어 압력이란 , 압력 레귤레이터로 에어압을 설정하기 전의 본체에 공급되는 원래 압력을 말합니다 .
하기의 적정 범위내로 공급하여 주십시오 .
•
Z:LEX(YSM20/YSM20W) ： 0.45MPa~0.70MPa
■ 압력 표시계
통상은 녹색으로 표시되며 , 압력이 상한값 또는 하한값 ( 에어다운 검출 ) 에 도달한 경우는 에러가 나서 빨간색으로 바뀝
니다 .
■ 설정 압력과 에어다운 검출 압력
본체 설정압력 :0.40Mpa( ± 0.01)
(0.45Mpa 에 도달하면 압력 표시계가 빨갛게 표시됩니다 .)
에어다운 검출압력 :0.33Mpa
■ 에어공급 / 배출 밸브
이 밸브를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아있는 에어도 배출합니다 .
■ 원에어 커넥터
40SH( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비하여 접속해 주십시오 . 에어 드라이어 및 에어필터를
통한 청정 공기를 사용해 주십시오 .
A-2
A
1.2 전원 접속부

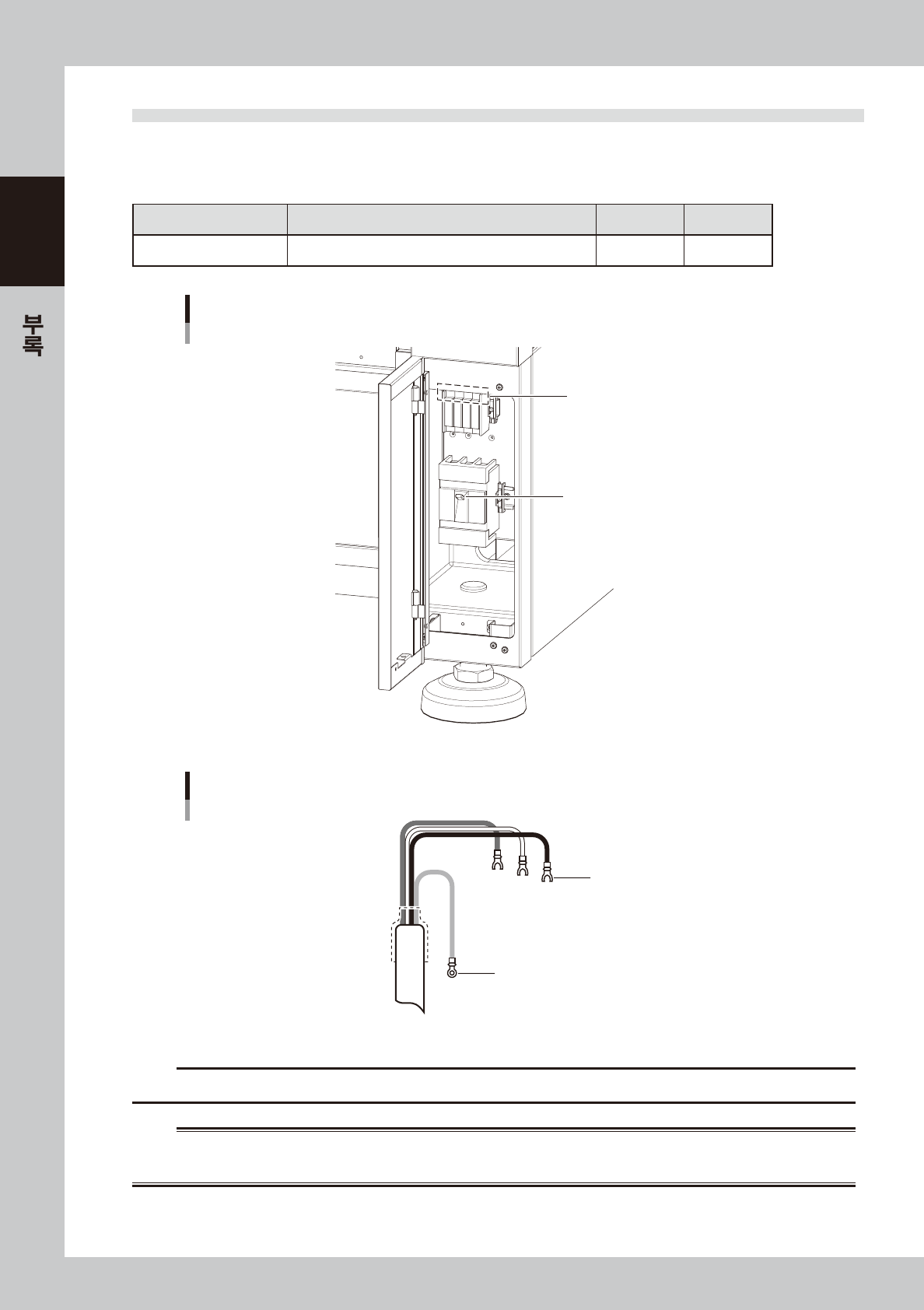

본체 정면 하단 우측패널을 열면 전원접속부가 있습니다. 다음과 같은 전원케이블을 사용하여, 전원 접속
단자판에 L1, L2, L3 과 접지(PE) 합니다.
■ 전원사양
장비명칭 전원 주파수 전원용량
Z:LEX(YSM20/YSM20W 삼상교류 200/208/220/240/380/400/416V( ± 10%) 50/60Hz 13.9kVA
전원 입력 단자 (L1, L2, L3), 접지단자 (PE）
메인 브레이커
전원 입력 단자
57A02-N2-00
원형 압착단자
절연 피복부 압착단자
L=100
전원 케이블 가공예
L2
L1
L3
PE
57A03-N2-00
c
주의
전원 케이블에는 , 도체 단면적이 10 ㎟ 이상의 것을 사용하여 주십시오 .
w
경고
감전사고를 방지하기 위해 , 전원의 접속은 차단기를 내렸는지 확인하고 나서 실행하여 주십시오 . 또한 , 본체 어스부의 접속은
확실하게 해 주십시오 .
