워밍업 운전을 합니다 .
1. 깔아둔 사각건을 정리합니다 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우는 , 대차를 장착합니
다.
3. 워밍업 화면을 표시해서 , 8 분정도 워밍업을
해 주십시오 .
e
4. 워밍업 정지후 , 비상정지 버튼을 누르고 , 장비
의 안전 커버를 오픈합니다 .
5. 가이드 및 가이드 단면에 고여있는 구리스를
닦습니다 .
c
주의
구리스 고임이 없어질 때까지 Step7 을 반복해 주십시오 .
구리스의 고임이 남아있는 채로 생산을 하면 구리스가 튀어 날릴
경우가 있으므로 주의해 주십시오 .
8
리니어 스케일부를 청소합니다 .
먼지가 나지 않는 마른 와이퍼 등으로 리니어
스케일부 전체를 닦아 주십시오 .
더러움이 심할 경우는 , 소량의 에탄올을 적신 와
이퍼로 우측 그림과 같이 일정방향으로 닦은 후에
마른 와이퍼로 닦아 주십시오 .
c
주의
리니어 스케일부를 청소할 때에는 , 너무 세게 닦지 마십시오 .
리니어 스케일의 청소
Step 8
와이퍼
리니어 스케일
일정 방향으로 닦는다
57321-N2-00
3-19
3
2.3 컨베이어부

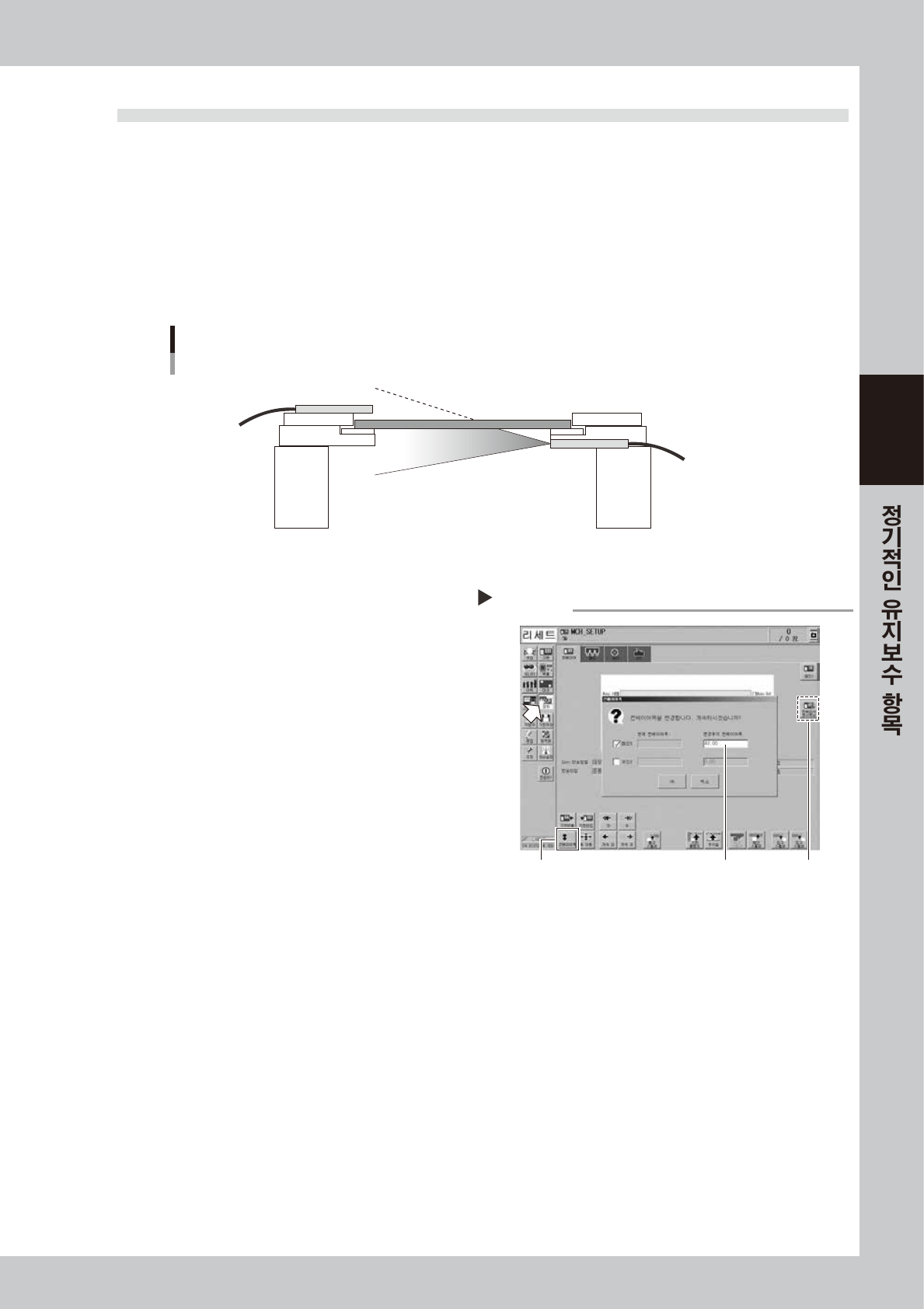

2.3.1 컨베이어 센서의 상태와 동작확인
본 장비에서는 컨베이어 센서로서 투과형 파이버 센서를 사용하고 있습니다.
컨베이어 레일 폭이 바뀌면 , 투광 - 수광 센서간의 거리가 바뀌므로 , 센서의 수광상태도 변합니다.
그러므로 , 본 장비에는 컨베이어 레일 폭 변경시에는 변경후의 센서 수광상태를 기억해서 자동적으로 센서의
경계값이 변경되는「컨베이어 센서 튜닝」기능이 있습니다.
정기적으로 컨베이어 레일폭을 변경해서, 컨베이어 센서 및 컨베이어 센서 튜닝 동작이 정확하게 동작되는지
확인해 주십시오 .
컨베이어 센서의 상태, 동작확인
수광
투광
57365-N2-00
1
작업 준비를 합니다 .
작업하기 전에 컨베이어상에 기판이 없고 , 동작
범위내에 푸쉬업 핀이 없는지 확인합니다 .
2
[ 장치 ]-「컨베이어」탭을 선택합니다 .
3
컨베이어 폭을 변경합니다 .
[ 컨베이어폭 ] 버튼을 누르면 , 컨베이어폭 변경
대화창이 표시되므로 , 컨베이어 폭을 입력하고
[OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
4
에러발생 유무를 확인합니다 .
컨베이어폭을 변경했을때 , 에러 메시지가 표시되
지 않으면 , 컨베이어 센서는 정상적으로 동작하고
있으므로 , 다른 조정은 불필요합니다 .
에러가 표시되었을 경우는 , Step5 이후의 순서에
따라 컨베이어 센서 튜닝을 실시해 주십시오 .
5
컨베이어 센서 튜닝을 실시합니다 .
[ 장치 ]-「컨베이어」화면의 우측에 있는
[ 컨베이어 센서튜닝 ] 버튼을 눌러 주십시오 .
6
센서의 상태를 확인합니다 .
컨베이어 폭을 재차 변경해서 , 에러 메시지가
표시되지 않는지 확인해 주십시오 .
7
센서의 주변을 확인합니다 .
조정을 해도 , 여전히 에러 메시지가 표시될 경우
는 , 센서 주변의 수광상태가 나쁘거나 , 또는 센서
( 앰프 ) 의 고장 , 파이버의 꺽여있을 가능성이 있
습니다 . 먼저 , 센서부의 더러움이나 먼지 등을
제거한 후에 , 컨베이어 폭을 변경해서 , 에러 메시
지가 표시되지 않음을 확인해 주십시오 .
컨베이어 센서의 확인
Step 2-5
5
임의의 컨베이어 폭을 입력
3
58305-N2-00
3-20
3
3. 3 개월
여기에서는 , 3 개월에 한 번을 기준으로 실시하는 유지보수에 대해서 설명합니다 .

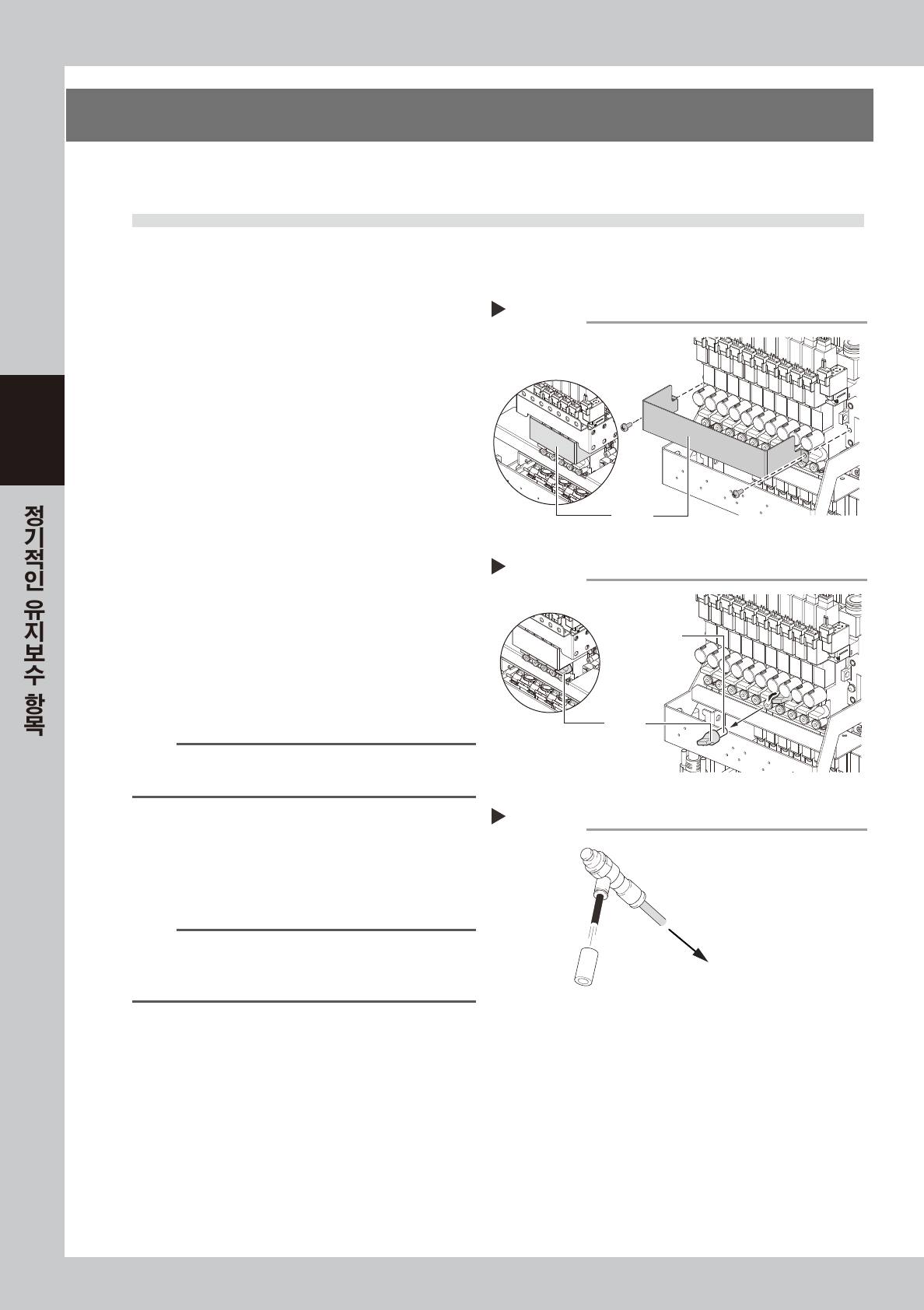

3.1 에어필터의 청소와 교환
공급에어의 상태나 가동시간에 따라 달라집니다만 , 일반적으로 3 개월 간격으로 필터를 점검해 주십시오 .
다소의 더러움은 에어블로우 툴 ( 옵션 ) 로 제거해 주십시오 . 제거되지 않을 경우는, 필터를 교환해 주십시오 .
1
헤드유닛을 이동시킵니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 , 대차를 탈
착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
4. 사각건을 작업하는 장소 밑에 깔아 둡니다 .
2
정류판을 분리합니다 .
십자 드라이버를 사용해서 우측 그림과 같이 정류
판을 탈착해 주십시오 .
3
필터 캡을 분리합니다 .
우측 그림의 슬라이드부를 밀어서 필터 캡을 밑으
로 빼 주십시오 . 필터캡의 선단에 필터가 부착되
어 있습니다 .
4
필터를 청소합니다 .
필터의 더러움이 심하지 않으면 , 에어블로우 툴로
청소해서 재사용 해 주십시오 .
n
요점
더러움이 심하거나 변색되어 있을 경우에는 , 필터를 새 것
(KLW-M8527-00X) 으로 교환합니다 .
5
필터를 원상태로 장착합니다 .
1. 필터 캡에 필터를 끼웁니다 .
2. 원위치에 끼우고 오른쪽으로 돌려서 고정합니
다.
n
요점
필터를 장착할 때에는 , 개스킷(KLW-M715B-00X) 의
상태도 확인합니다. 열화나 변형되어 있을 경우에는 , 새것으
로 교환해 주십시오 .
6
정류판을 장착합니다 .
1. 십자 드라이버로 정류판을 원위치에 장착해
주십시오 .
2. 깔아둔 사각건을 정리합니다 .
필터의 청소
Step 4
필터
에어 블로우 툴
에어 커넥터에
57324-N2-00
필터 캡의 분리
Step 3
필터 캡
필터
FM 헤드
HM 헤드
57323-N2-00
정류판의 분리
Step 2
정류판
FM 헤드
HM 헤드
57322-N2-00
