3. 테이프 커터의 상태확인
부품 실장후의 캐리어 테이프눈 , 장비에 내장되어 있는 테이프 커터로 자동적으로 컷트되어서 빈 테이프 박스에
폐기됩니다 . 테이프 커터에 불량이 발생하면 , 컷트되지 않은 테이프가 장비내의 배출경로에 막힐 우려가 있습니
다 . 다음과 같이 일상적으로 테이프 커터의 상태를 확인해 주십시오 .

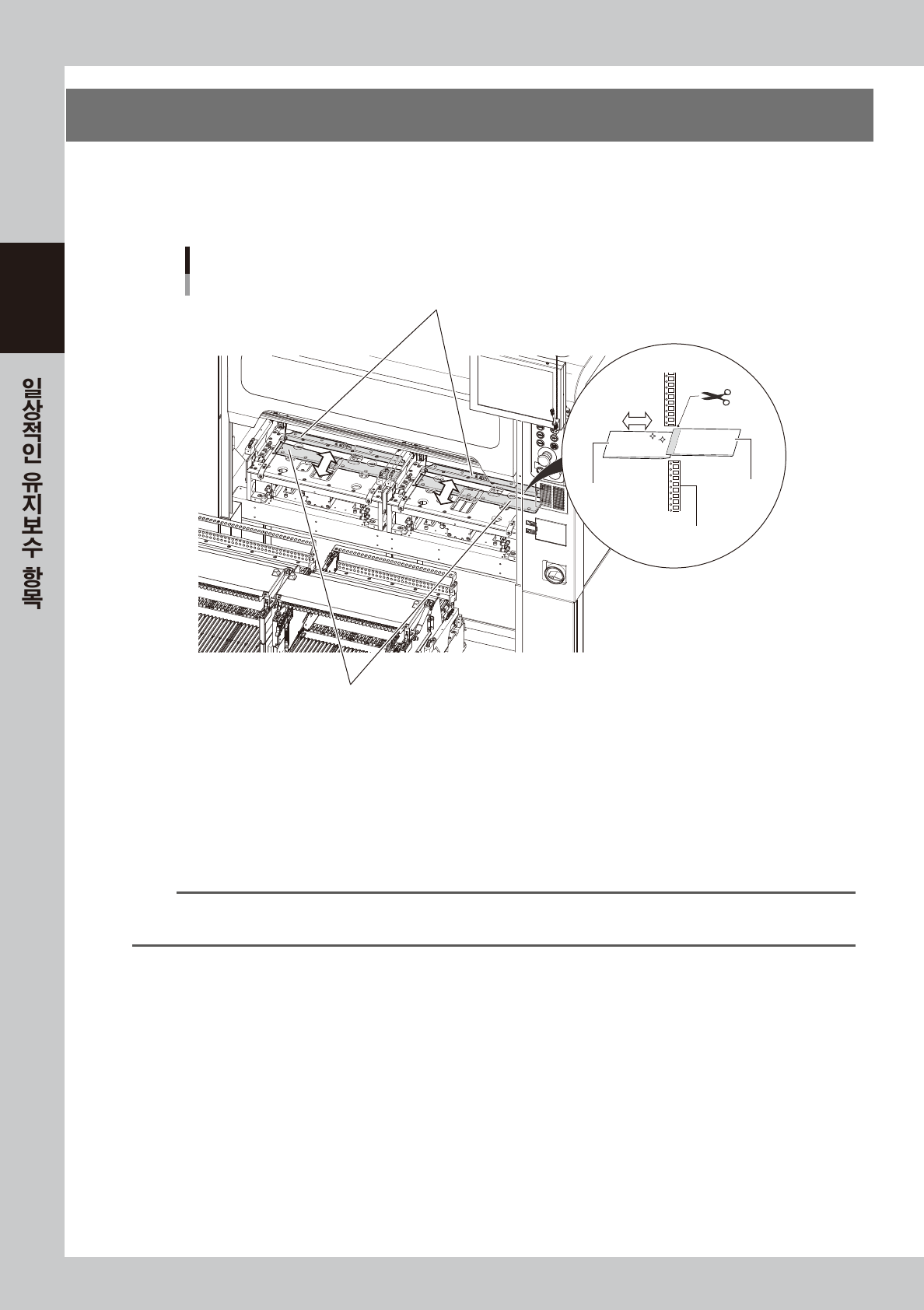

테이프 커터의 상태확인
테이프 커터 하부 칼날(가동측)
테이프 커터 상부 칼날(고정측)
캐리어 테이프
하부 칼날
상부 칼날
57205-N2-00
◼
테이프 커터의 일상점검 포인트
1. 테이프 컷트 동작시의 소리확인
테이프 컷트의 동작소리가 평상시보다 크거나 , 금속음 등의 이음의 발생 여부를 확인합니다 .
2. 빈 테이프 박스내의 캐리어 테이프의 절단면 확인
빈 테이프 박스내의 캐리어 테이프를 폐기할 때 , 컷트된 캐리어 테이프의 절단면을 확인합니다 .
n
요점
테이프 커터의 점검과 분해, 급유 및 칼날의 교환 작업은 취급상 대단히 위험하므로, 서비스 엔지니어가 대응하도록 되어 있습니다.
테이프 커터에 이상이 있을 경우에는 , 판매 대리점 또는 야마하로 문의해 주십시오 .
