제 5 장 급유개소 일람

1. 급유준비 5-1

1.1 적용 구리스 5-1

1.2 구리스건 5-2

2. 급유개소와 주기 ( 본체 ) 5-3

2.1 X 축 5-3

2.2 Y 축 5-4

2.3 W 축 (U 축 ) 5-5

2.3.1 듀얼 스테이지 사양 5-5

2.3.2 듀얼레인 사양 5-6

2.3.3 싱글레인 사양 5-7

2.4 PU 축 5-8

2.4.1 듀얼 스테이지 사양 5-8

2.4.2 듀얼레인 사양 5-9

2.4.3 싱글레인 사양 5-10

2.5 헤드부 5-11

2.5.1 HM 헤드유닛 5-11

2.5.2 FM 헤드유닛 5-12

5-1

1. 급유준비

1.1 적용 구리스

구리스 급유를 실시할 경우는, 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .

주의

지정외의 구리스를 사용하면 , 장비가 손상될 경우가 있습니다 .

█

본체

급유개소 가이드 볼스크류 비고

본체

X축 NSL 구리스 NSL 구리스

Y축 NSL 구리스 ― 가이드만

W 축 (U 축 ) NSL 구리스 NSL 구리스 6 각 스플라인에도 사용

PU 축 ― NSL 구리스

█

헤드유닛

급유개소 사용 구리스

HM 헤드유닛 스플라인 샤프트 NSL 구리스

FM 헤드유닛

볼스크류 NSL 구리스

가이드 AFF 구리스

스플라인 샤프트 LRL 구리스

█

옵션

급유개소 사용 구리스

일괄교환 대차

위치 결정부 NSL 구리스

가이드 레일 커버 클램프부 (ZS 피더용 대차만 ) NSL 구리스

급유개소 가이드 볼스크류 비고

cATS10

sATS30

AZ 축 NSL 구리스 NSL 구리스

AH 축 NSL 구리스 NSL 구리스

AT 축 NSL 구리스 NSL 구리스

요점

cATS10, sATS30, 일괄교환 대차의 구리스 도포에 관한 상세한 내용은,「Z:LEX 옵션 매뉴얼」을 참조해 주십시오 .

5-2

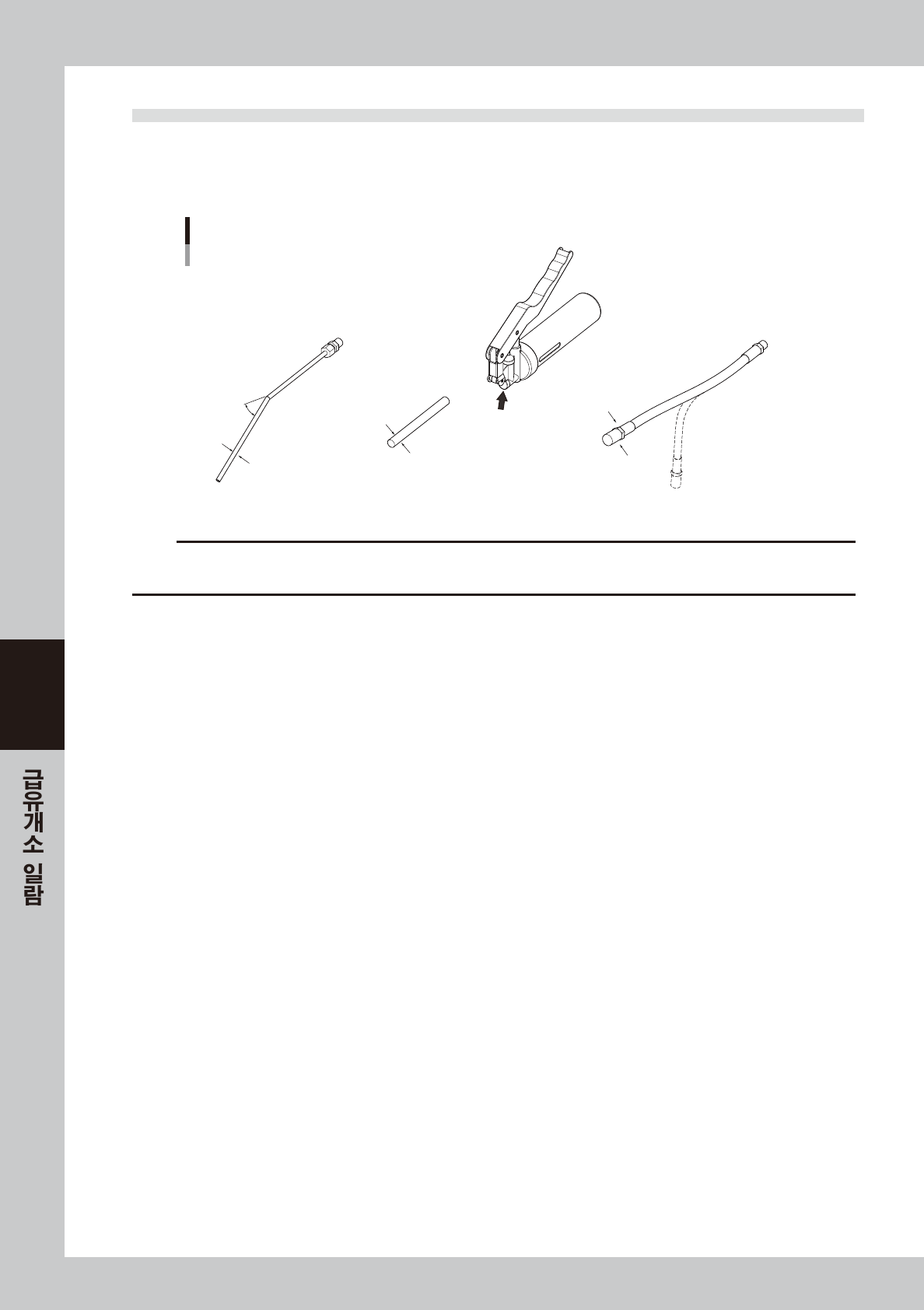

1.2 구리스건

구리스 급유에 사용하는 구리스 건은 , 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.

급유지시에 따라서 선단 노즐을 변경해 주십시오 .

또한 , 본 장비에 있어서 구리스 건이 필요한 구리스의 종류는, NSL 뿐입니다.

구리스 건

30도 굽은타입 노즐

표준타입 노즐

여기에서 선단노즐을

바꿔 끼운다

플렉시블 타입 노즐

30°

선단부 외경 φ14

선단부 외경 φ10

선단부 외경 φ5

57500-N2-00

주의

선단의 노즐은 사용하는 구리스별로 각각 준비해 주십시오 . 특성이 다른 구리스를 혼합해서 사용하면 , 장비의 성능에 영향을 미칠 우려가

있습니다 .
