3-44
3

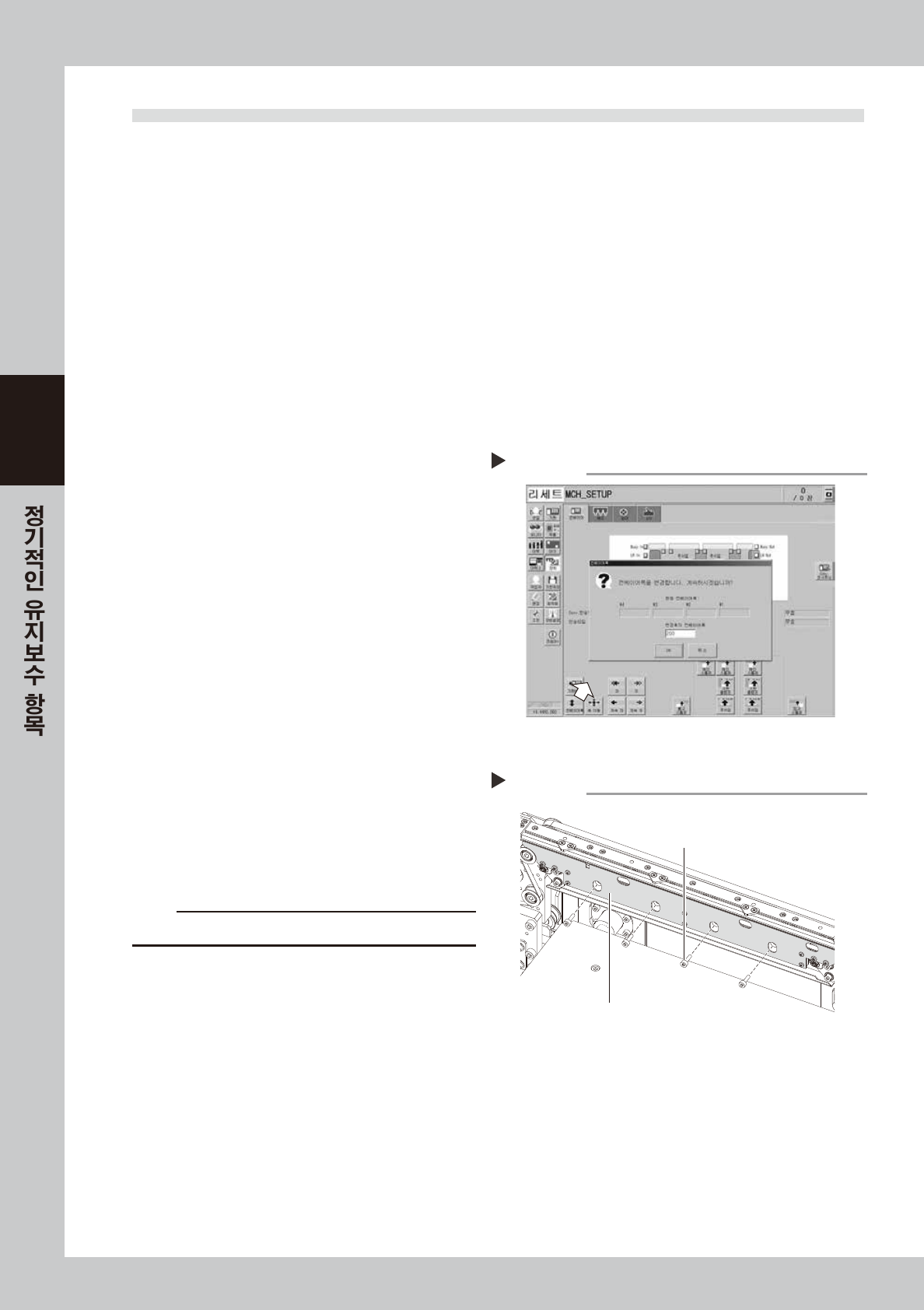

5.2 컨베이어부
5.2.1 컨베이어 벨트의 점검과 가이드의 청소
여기에서는, 컨베이어 벨트의 마모 상태를 점검합니다. 벨트 반송면의 마모가 심해지면 , 미끄러짐이 발생해
서 기판의 반송이 안정되지 않으므로 , 정기적으로 마모상태를 확인할 필요가 있습니다.
그리고 , 컨베이어 센서의 수광면에 마모가루가 쌓이면 기판 오검출 등의 트러블이 발생할 가능성이 있으며 ,
벨트의 가이드부나 풀리의 외주부에 마모가루가 쌓이면 벨트가 고착될 우려가 있습니다.
또한 , YSM20/YSM20W 에는 크게 나눠서 다음의 4 종류의 컨베이어 사양이 있으며 , 텐셔너( 풀리 브래
킷 , 풀리 ) 의 위치와 벨트 텐션의 규격도 다릅니다.
•
YSM20 듀얼 스테이지 사양
•
YSM20/YSM20W 듀얼레인 사양
•
YSM20 싱글레인 사양
•
YSM20W 싱글레인 사양 ( 중량반송 사양 )
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 , 컨베이어폭 변
경 대화창이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치가 )
가 들어갈 정도의 수치 (200mm 정도 ) 를
입력하고 , [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
2
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차 사양의 경우는 , 대차를 탈착합니다 .
4. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 분리합니다 .
육각렌치 (3) 로 기판 클램프 보드 고정볼트 ( 우측
그림의 4 군데 ) 를 빼서 기판 클램프 보드를 떼어
내 주십시오 .
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
기판 클램프 보드의 분리
Step 3
기판 클램프 보드
기판 클램프 보드의 고정 볼트
57345-N2-00
컨베이어 폭의 변경
Step 1
58302-N2-10
3-45
3
4

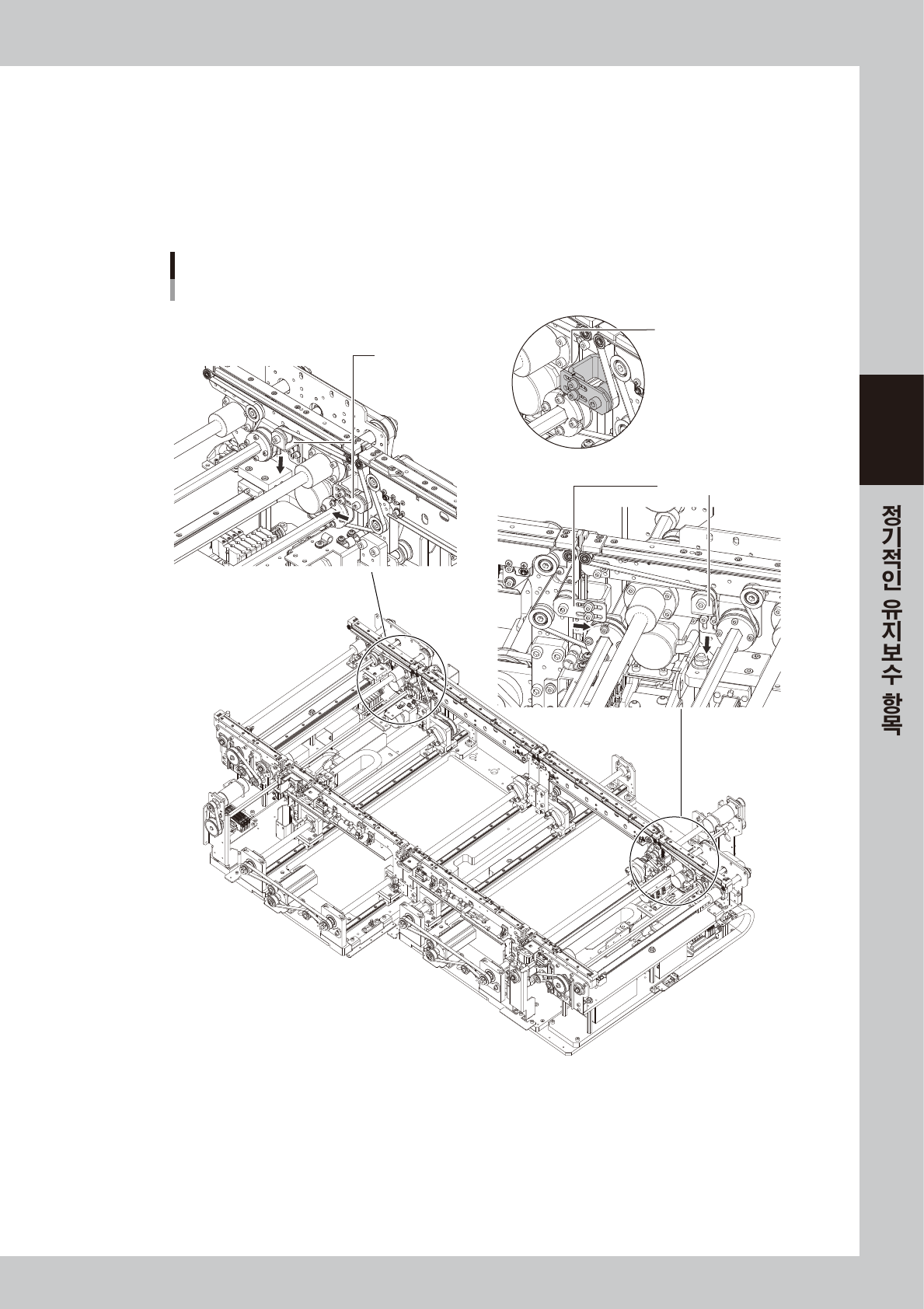

벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리 브래킷 (YSM20W 싱글레인 사양의 경우는 풀리 )
의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 육각렌치 (3) 로 풀리 브래킷의 고정볼트 (2 군데 ) 를 풀어서 , 브래킷의
긴 구멍 끝까지 ( 푸는 방향 ) 이동시켜 주십시오 . YSM20W 싱글레인 사양의 경우에는 , 육각렌치 (5)
와 육각렌치 (4) 로 풀리의 고정볼트를 풀어서 풀리를 이동시킵니다 .
이 풀리 브래킷을 푼다
W1축
W3축
W4축
W2축
컨베이어 벨트 풀기
YSM20 듀얼 스테이지
이 풀리 브래킷을 푼다
브래킷의 위치를
유성펜으로 마킹한다
■ W3축, W4축
■ W1축, W2축
57346 -N2-20
3-46
3

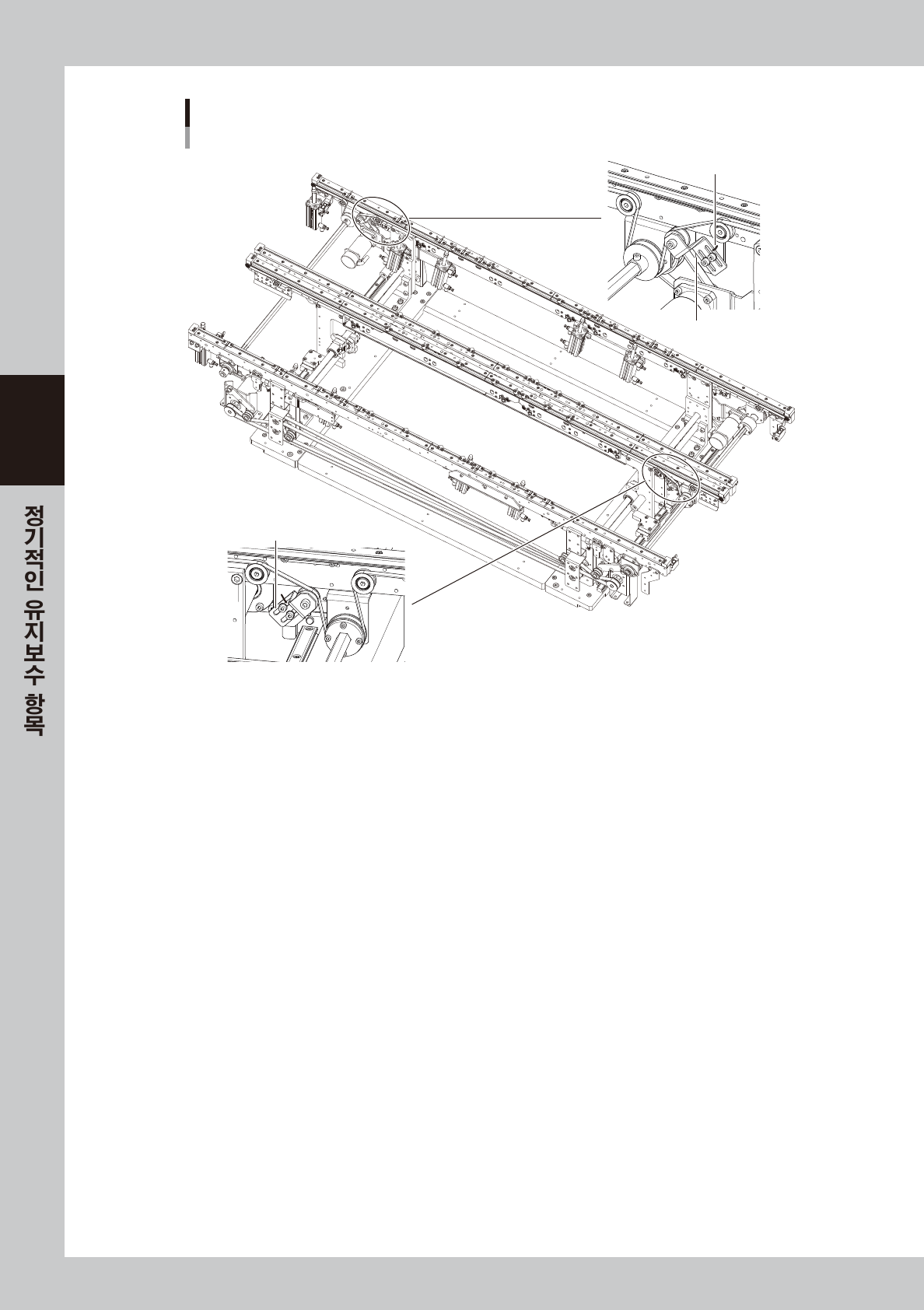

컨베이어 벨트 풀기
듀얼 레인 (YSM20/YSM20W 공통)
이 브래킷을 푼다
이 브래킷을 푼다
브랫킷 위치를 마킹한다
57378-N2-00
