제 3 장 정기적인 유지보수 항목
목차
1. 매주 3-1
1.1 노즐의 점검 3-1
1.1.1 노즐 스프링부의 점검 3-1
1.1.2 노즐 판스프링 / 롤러 로크부의 상태확인 3-2
1.2 노즐의 청소 3-3
1.2.1 노즐 스프링부의 청소와 급유 3-3
1.2.2 노즐 에어경로의 청소 3-4
1.2.3 노즐 선단부의 청소 3-5
1.2.4 ANC 노즐 탈장착 툴에 대해서 3-7
1.3 그리퍼 노즐 ( 옵션 ) 의 청소와 급유 3-10
1.3.1 그리퍼 노즐의 점검 3-10
1.3.2 그리퍼 노즐의 청소와 급유 3-10
1.4 멀티 카메라 조명 보호 글래스의 청소 3-12
2. 매월 3-13
2.1 X 축부 3-14
2.1.1 X 축 볼스크류의 청소와 급유 3-14
2.1.2 X 축 가이드의 청소와 급유 3-16
2.2 Y 축부 3-17
2.2.1 Y 축 가이드의 청소와 급유 및 리니어 스케일의 청소 3-17
2.3 컨베이어부 3-19
2.3.1 컨베이어 센서의 상태와 동작확인 3-19
3. 3 개월 3-20
3.1 에어필터의 청소와 교환 3-20
3.2 이젝터 진공레벨의 확인 3-21
3.3 각 헤드의 블로우 밸브와 청소용 블로우 밸브의 확인 3-22
3.4 샤프트 선단부의 확인 3-24
3.5 HM 헤드의 Z 축 동작확인 3-25
3.5.1 HM 헤드의 스플라인 샤프트 Z 축의 동작확인 3-25
3.5.2 HM 헤드의 스플라인 샤프트 주변의 확인과 청소 3-25
3.5.3 HM 헤드의 스플라인 샤프트의 급유 ( 필요시에만 ) 3-26
3.6 FM 헤드의 Z 축 볼스크류 주변의 청소와 급유 3-27
3.7 PU 축 3-29
3.7.1 PU 축 볼스크류의 청소와 급유 3-29
3.8 흡기 팬의 필터 3-31
3.8.1 YSM20 의 필터 청소 3-31
3.8.2 YSM20W 의 필터 청소 3-32
3.9 장비 배면의 필터 청소 3-33
4. 6 개월 3-34
4.1 카메라 조명 유니트의 청소 3-34
4.1.1 피듀셜 카메라 3-34
4.1.2 멀티 카메라의 청소 3-35
4.1.3 HM 헤드의 스캔 카메라 청소 3-36
4.1.4 FM 헤드의 사이드뷰 카메라의 간이청소 3-37
4.2 컨트롤러 박스의 필터 청소 3-38
5. 1 년 3-40
5.1 스플라인 샤프트내부의 청소 3-40
5.1.1 HM 헤드 3-40
5.1.2 FM 헤드 3-42
5.2 컨베이어부 3-44
5.2.1 컨베이어 벨트의 점검과 가이드의 청소 3-44
5.3 W 축의 청소와 급유 3-52
5.3.1 YSM20 듀얼 스테이지의 W/U 축의 청소와 급유 3-52
5.3.2 YSM20/YSM20W 듀얼레인의 W 축의 청소와 급유 3-57
5.3.3 YSM20/YSM20W 싱글레인 사양의 W 축의 청소와 급유 3-60
5.4 샤프트 선단부의 청소 3-63
5.4.1 HM 헤드의 샤프트 선단부의 청소 3-63
5.4.2 FM 헤드의 샤프트 선단부의 청소 3-65
5.5 에어 / 미스트 필터의 교환 및 컵의 청소 3-67
5.6 FM 헤드의 사이드뷰 카메라 내부의 청소 3-69
6. 2 년 3-73
6.1 이젝터용 BIT 의 교환 3-73
3-1
3
1. 매주
여기에서는 일주일에 한 번 실행하는 유지보수 항목에 대해서 설명합니다 .
1.1 노즐의 점검
노즐의 탄성력 ( 복원력 ) 불량이나 노즐 판스프링의 불량은 흡착에러의 원인이 됩니다. 이를 방지하기 위해서
다음과 같이 노즐을 점검해 주십시오 .
1.1.1 노즐 스프링부의 점검
다음과 같이, 노즐 선단의 탄성력을 확인해 주십시오 . 노즐의 선단을 눌러봐서 정상으로 돌아오면 문제가
없습니다만 , 복귀 동작이 나쁘면 흡착에러와 인식에러 등이 발생합니다 .
c
주의
노즐의 선단부를 눌러서 확인할 때에는 , 너무 세게 누르지 마십시오 . 1mm 정도 눌러서 원상태로 돌아오면 문제없습니다 .

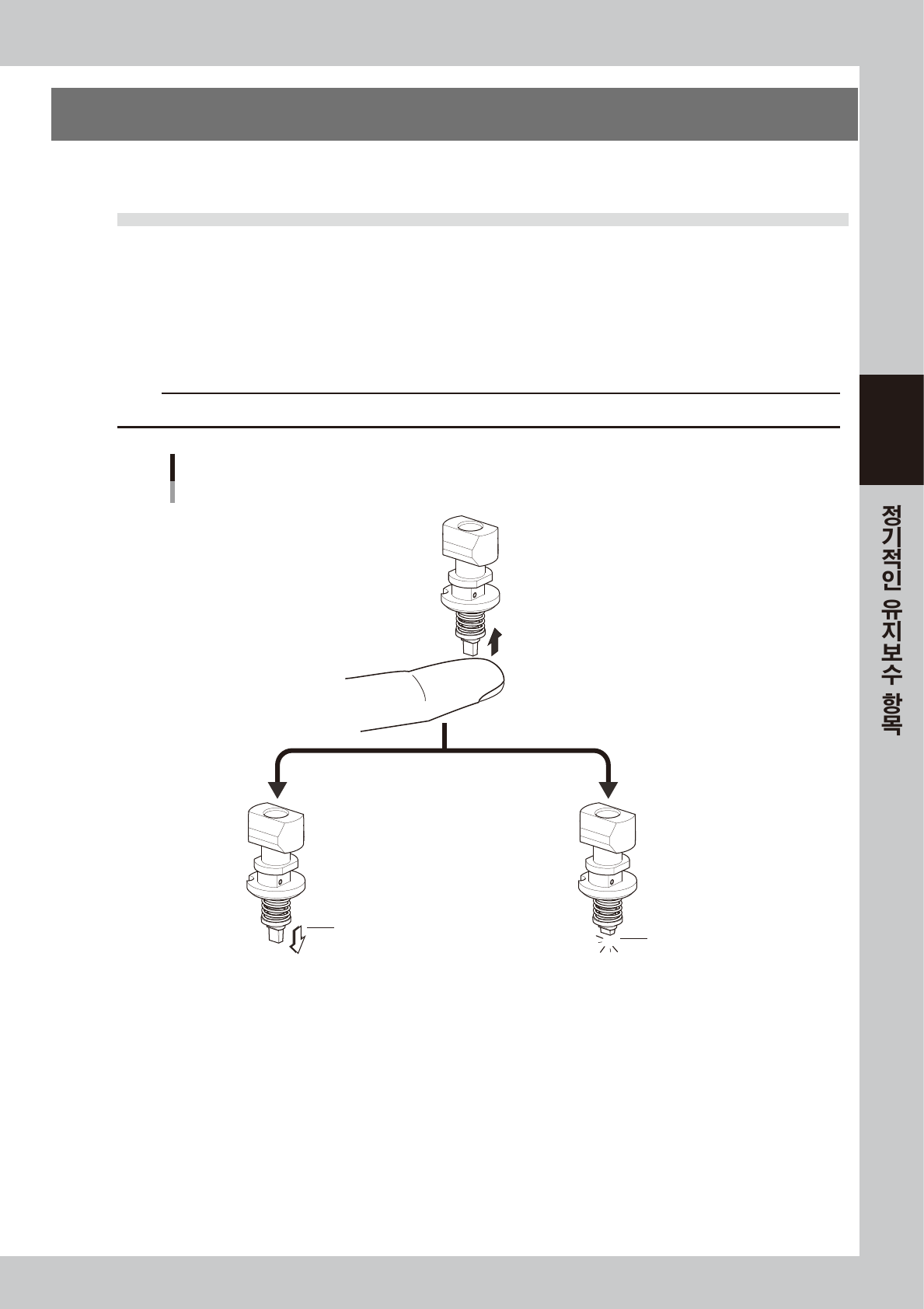

노즐의 복원력 상태확인
Type302A 노즐의 예
노즐 선단부를 손가락으로 누른다
원상태로 돌아온다
복귀 동작이 나쁘다
복귀되지 않는다
OK NG
57300-N2-00
