5-7 5 2.3 .3 싱글레인 사양 W축의 급유개소 YSM20 싱글레인 사양의 예 W축 볼스크류부 W축 6각 스플라인 W축 가이드부 W축 가이드부 W축 볼스크류부 구리스 건 ： 손으로 도포 ： 575 0 7-N 2 - 0 0 급유부위 구리스 종 류 급유개소 주기 작 업방법 W축 볼스 크류 NSL 2 1년 손으로 도 포 가이드 NSL 2 1년 구리스건 : 굽은타입 노즐 ( φ 5mm ) 6 …
5-6
5

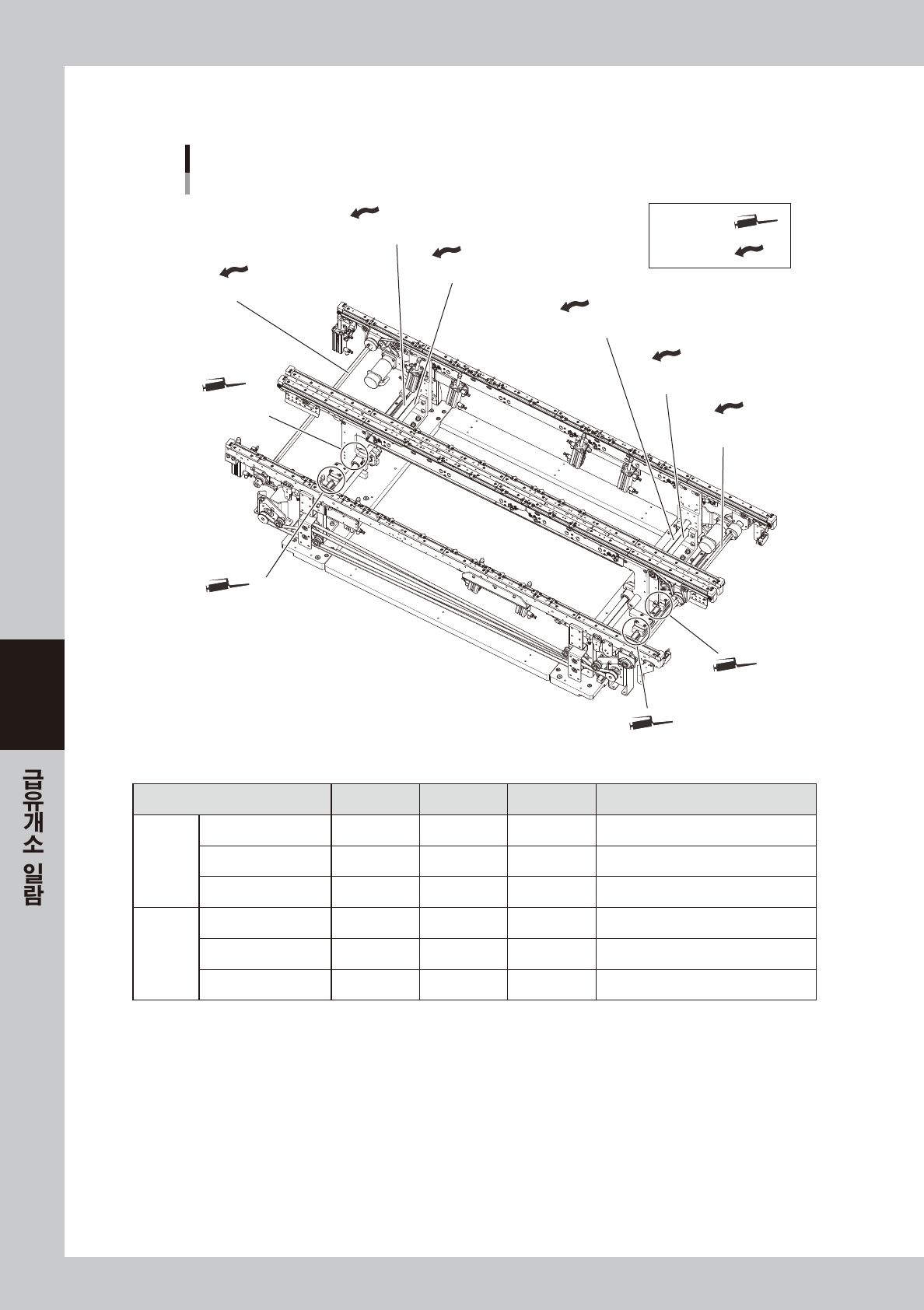

2.3.2 듀얼레인 사양
W축의 급유개소
YSM20 듀얼레인 사양의 예
W축 볼스크류부 (레인1)
W축 볼스크류부 (레인2)
W축 볼스크류부 (레인1)
W축 볼스크류부 (레인2)
6각 스플라인
6각 스플라인 (레인2)
W축 가이드부 (레인1)
W축 가이드부 (레인1)
W축 가이드부 (레인2)
W축 가이드부
(레인2)
구리스 건 ：
손으로 도포 ：
57504-N2-10
급유부위 구리스 종류 급유개소 주기 작업방법
레인 1
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 2 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
레인 2
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 2 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
5-7
5

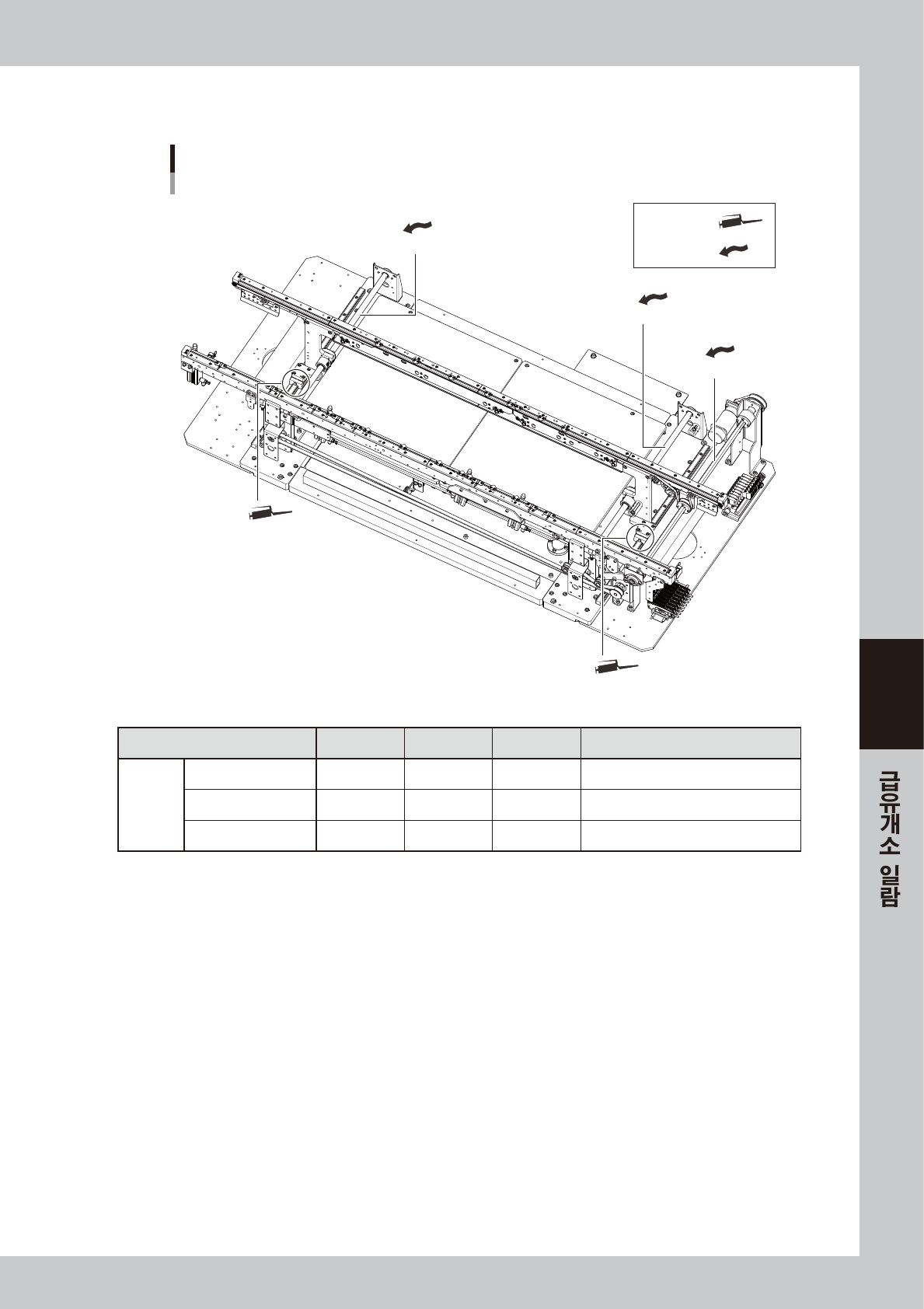

2.3.3 싱글레인 사양
W축의 급유개소
YSM20 싱글레인 사양의 예
W축 볼스크류부
W축 6각 스플라인
W축 가이드부
W축 가이드부
W축 볼스크류부
구리스 건 ：
손으로 도포 ：
57507-N2-00
급유부위 구리스 종류 급유개소 주기 작업방법
W축
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 2 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
5-8
5
2.4 PU 축
2.4.1 듀얼 스테이지 사양
PU축의 급유개소
YSM20 듀얼 스테이지 사양
PU축 볼스크류부
(스테이지1)
PU축 볼스크류부
(스테이지2)
구리스 건 ：
손으로 도포 ：
57505-N2-10
급유부위 구리스 종류 급유개소 주기 작업방법
스테이지 1 볼스크류 NSL 2 3 개월 손으로 도포
스테이지 2 볼스크류 NSL 2 3 개월 손으로 도포
