3-57
3

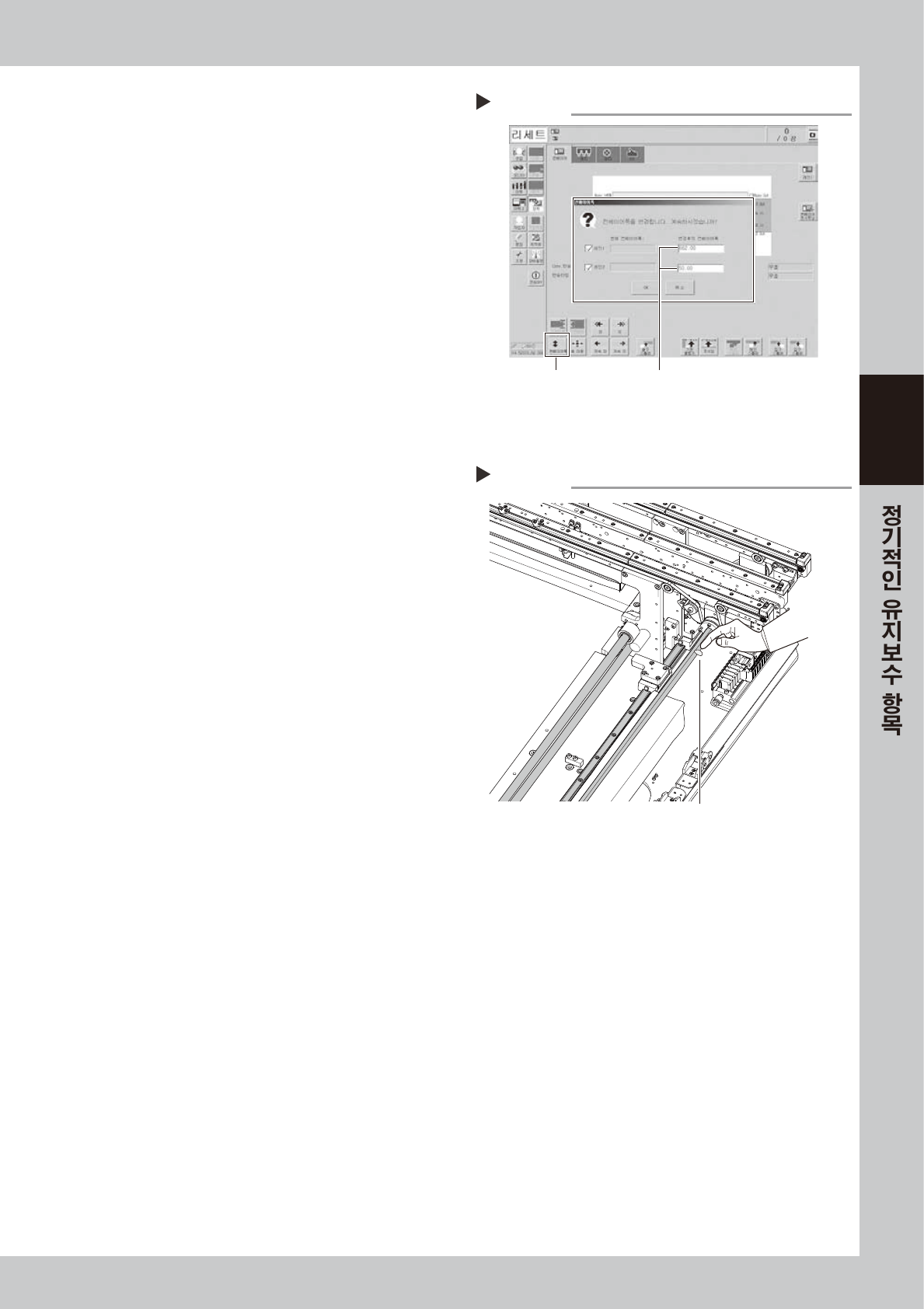

5.3.2 YSM20/YSM20W 듀얼레인의 W 축의 청소와 급유
여기에서는, YSM20/YSM20W 듀얼 레인 사양의 W 축의 청소와 급유방법에 대해서 설명합니다.
1
컨베이어를 앞쪽으로 이동시킵니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ]
버튼을 눌러서 「컨베이어폭」화면을 표시합니
다.
2. 「변경후의 컨베이어폭」의 레인 1 에「50mm」
를 입력합니다 . 레인 2 에 YSM20 의 경우는
「410mm」, YSM20W 의 경우에는「662mm」
를 각각 입력하고 [OK]버튼을 눌러 주십시오 .
컨베이어폭이 지정된 폭으로 변경됩니다 .
2
W 축의 각부를 청소합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차사양의 경우는 , 대차를 탈착합니다 .
3. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
4. 먼지가 나지 않는 와이퍼 등으로 , W 축의
볼스크류 (4 개 ), 가이드 (2 개 ), 6 각 스플라
인 (2 개 ) 전체의 오래된 구리스나 더러움을
닦아 주십시오 .
n
요점
청소 작업시에는 , 볼스크류의 리드 홈과 가이드 레일의 홈을
정성껏 닦아 주십시오 . 또한 , 이물질의 발생 여부도 확인해
주십시오 .
n
요점
볼스크류, 가이드 , 6 각 스플라인의 장소와 수량에 대해서는 ,
「제 5 장 급유개소 일람」을 참조해 주십시오 .
3
컨베이어를 급유위치로 이동시킵니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우는 대차를 장착합니다 .
2. [ 컨베이어폭 ] 버튼을 눌러서 ,「컨베이어폭」
화면을 표시합니다 .
3. 「변경후의 컨베이어폭」에 다음의 수치를 각각
입력합니다 .
YSM20 의 경우
레인 1 : 230mm
레인 2 : 50mm
YSM20W 의 경우
레인 1 : 300mm
레인 2 : 150mm
[OK] 버튼을 누르면, 컨베이어 폭이 지정된 폭
으로 변경됩니다 .
컨베이어를 급유위치로 이동
Step 3
[컨베이어폭] 버튼 다음의 수치를 입력
YSM20의 경우
레인1 : 230mm / 레인2 : 50mm
YSM20W의 경우
레인1 : 300mm / 레인2 : 150mm
58312-N2-00
W축의 청소
Step 2
볼스크류
가이드
6각 스플라인
57354-N2-00
컨베이어를 앞쪽으로 이동
Step 1
[컨베이어폭] 버튼 다음의 수치를 입력
레인1 : 「50mm」
레인2 : 「410mm」 (YSM20)
「662mm」 (YSM20W)
58311-N2-00
3-58
3
4
나머지 구리스를 닦아냅니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 와이퍼로 Step2 에서 청소
한 나머지 부분을 닦아냅니다 .
5
새로운 구리스를 도포합니다 .
보호장갑을 낀 손에 지정 구리스(NSL)를 묻혀서,
6 각 스플라인의 표면 , 볼스크류의 표면 및 홈
부분에 균일하게 도포해 주십시오 .
6
가이드에 구리스를 주입합니다 .
가이드는 구리스 건으로 급유합니다 .
구리스건 ( 굽은타입 노즐 ) 을 사용해서 , 가이드의
구리스 니플 (4 군데 ) 로 부터 지정 구리스 (NSL)
를 주입해 주십시오 .
n
요점
새로운 구리스가 틈새로 부터 스며나올 때까지 급유해 주십시
오.
n
요점
가이드의 구리스 니플의 위치 및 수량은 , 「제 5 장 급유개소
일람」을 참조해 주십시오 .
가이드의 급유2
Step 6
구리스 니플
구리스건 (30°굽은타입 노즐)
57395-N2-00
W축의 급유
Step 5
구리스 (균일하게 도포)
57394-N2-00
W축의 청소2
Step 4
볼스크류
가이드
6각 스플라인
57393-N2-00
3-59
3
7
컨베이어를 안쪽으로 이동시킵니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우는 , 대차를 장착합니
다.
2. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ]
버튼을 눌러서 「컨베이어폭」화면을 표시합니
다.
3. 「변경후의 컨베이어폭」의 레인 1 에 YSM20
의 경우는「410mm」, YSM20W 의 경우에는
「662mm」를 각각 입력합니다 . 레인 2 에는
「50mm」를 입력하고 [OK] 버튼을 눌러 주십
시오 .
컨베이어폭이 지정된 폭으로 변경됩니다 .
8
나머지 다른 부분에 구리스를 도포합니
다.
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 보호장갑을 낀 손에 지정 구리스 (NSL) 를 묻
히고 , Step5 에서 도포한 남은 다른 부분의
6 각 스플라인의 표면과 , 볼스크류의 표면 및
홈 부분에 균일하게 구리스를 도포합니다 .
9
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
2. Step1 과 Step7 의 순서대로 컨베이어를
앞쪽과 안쪽으로 수차례 이동시킵니다 .
0
여분의 구리스를 닦아냅니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 먼지가 나지 않는 와이퍼 등으로 , 6 각 스플라
인 , 볼스크류 및 가이드의 단 부분에 고여 있
는 구리스를 닦아 주십시오 .
컨베이어를 안쪽으로 이동
Step 7
[컨베이어폭] 버튼 다음의 수치를 입력
레인1 : 「410mm」 (YSM20)
「662mm」 (YSM20W)
레인2 : 「50mm」
58313-N2-00
W축의 급유2
Step 8
나머지 다른 부분에 구리스를 도포
57396-N2-00
