3-72 3 0 내부 의 반사 판 을 청소합 니다 . 1 . 면 봉에 무 수 에 탄올을 소량 적셔 서 , 반사판 ( 1 3 장 ) 의 경 면처 리된 쪽을 닦습니 다 . 2. 마른 면봉 으로 재 차 반 사판 을 닦습니 다 . 3. 반 사 판 에 용 제의 닦고 남 은 흔적 이 없 는 지 확인해 주십시 오 . n 요점 너 무 세 게 힘 을 가 하 지 마시 고 가 볍 게 닦아 서 청 소 합 니 다 …
3-71
3
6
카메라 홀더를 탈착합니다 .
육각렌치(2.5)로 카메라 홀더의 고정볼트(4군데)
를 분리하고 , 카메라 홀더를 탈착합니다 .
n
요점
카메라 홀더에는 위치 결정을 위한 노크 핀이 있습니다.
7
카메라 홀더내의 반사판을 청소합니다 .
1. 면봉에 무수 에탄올을 소량 적셔서 , 카메라 홀
더내의 반사판을 닦습니다 .
2. 마른 면봉으로 재차 반사판을 닦습니다 .
3. 반사판에 용제의 닦고 남은 흔적이 없는지
확인해 주십시오 .
8
카메라 홀더를 원상태로 장착합니다 .
9
사이드뷰 카메라의 커버를 탈착합니다 .
1. 카메라 홀더쪽의 카메라 커버 고정볼트 (2 군
데 ) 를 육각렌치 (2.5) 로 느슨하게 합니다 .
볼트를 분리할 필요는 없습니다 .
2. 남은 다른 고정볼트 (2 군데 ) 를 분리합니다 .
3. 카메라 커버를 안쪽으로 슬라이드 시킨후에 ,
위로 들어 올려서 탈착합니다 .
카메라 커버의 탈착
Step 9
고정볼트 2개를 분리한다
<위에서 본 그림>
카메라 홀더
고정볼트
카메라 커버
슬라이드 시킨다
카메라 커버
573A9-N2-00
반사판의 청소
Step 7
반사판
무수 에탄올을 적신 면봉
573A8-N2-00
카메라 홀더의 탈착
Step 6
카메라 홀더
고정볼트
573A7-N2-00
3-72
3
0

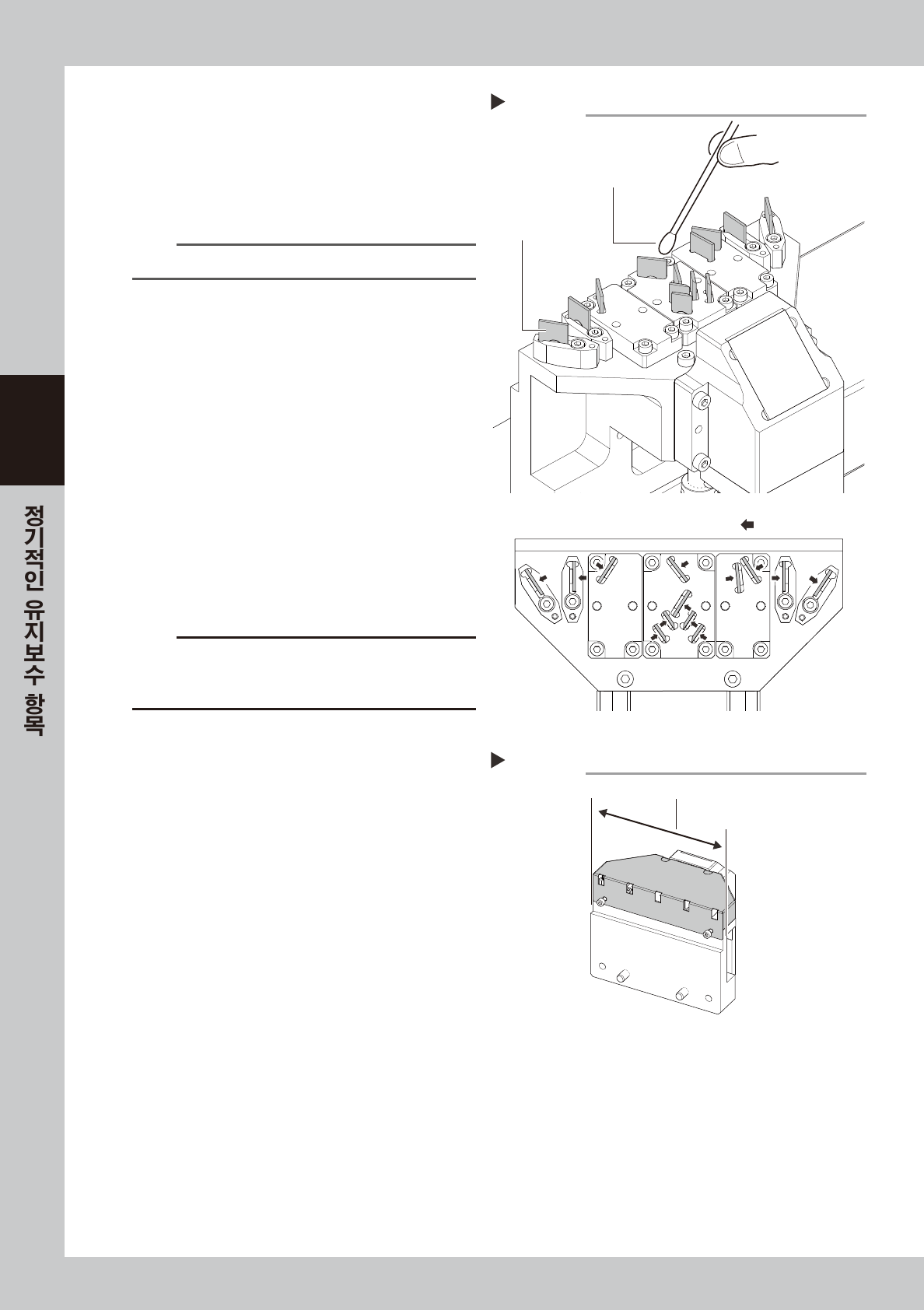

내부의 반사판을 청소합니다 .
1. 면봉에 무수 에탄올을 소량 적셔서 , 반사판
(13 장 ) 의 경면처리된 쪽을 닦습니다 .
2. 마른 면봉으로 재차 반사판을 닦습니다 .
3. 반사판에 용제의 닦고 남은 흔적이 없는지
확인해 주십시오 .
n
요점
너무 세게 힘을 가하지 마시고 가볍게 닦아서 청소합니다.
q
사이드뷰 카메라의 커버를 장착합니다 .
Step9 와 반대순으로 카메라 커버를 장착합니다 .
장착후에 , 사이드뷰 카메라 ASSY 의 본체에 대해
커버가 똑바로 장착되어 있는지 확인합니다 .
w
사이드뷰 카메라 ASSY 를 원상태로
장착합니다 .
1. 사이드뷰 카메라 ASSY 를 임시로 고정하고 있
는 결속밴드를 니퍼로 절단합니다 .
2. 사이드뷰 카메라 ASSY 를 원위치로 되돌리고 ,
고정볼트 (2 군데 ) 를 체결합니다 .
3. 사이드뷰 카메라 케이블을 고정합니다 .
결속밴드 ( 길이 100mm 이상 ) 로 , Step3 에
서 절단한 4 군데를 케이블로 고정합니다 .
4. 깔아둔 사각건을 정리합니다 .
c
주의
케이블을 상처내지 않도록 주의해서 결속밴드를 절단해 주십시
오 . 결속밴드로 케이블을 고정할 때에는 , 심하게 조이지 않도록
합니다 .
카메라 커버의 장착
Step 11
똑바로 수평하게 장착
573B1-N2-00
내부 반사판의 청소
Step 10
반사판
무수 에탄올을 적신 면봉
<위에서 본 그림>
: 청소하는 쪽
573B0-N2-00
3-73
3
6. 2 년
여기에서는 , 2 년에 한 번을 기준으로 실행하는 유지보수 항목에 대해서 설명합니다 .

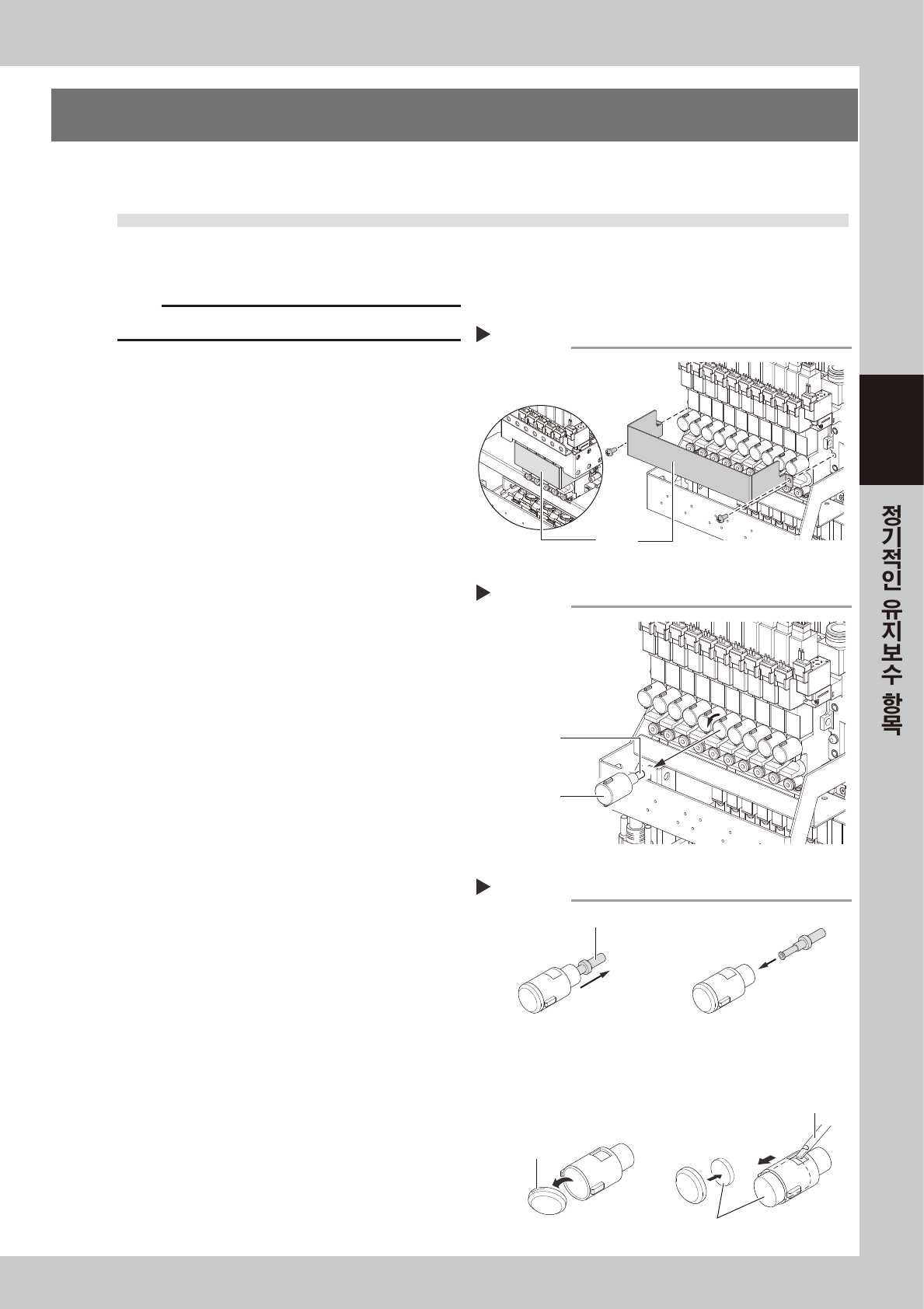

6.1 이젝터용 BIT 의 교환
이젝터 BIT 는 장기간 사용하면 , 기능이 저하됩니다. 사용 상황에 따라 다릅니다만 , 성능을 유지하기 위해
서는 , 약 2 년마다 교환하실 것을 권장합니다. 교환방법은 다음과 같습니다.
c
주의
BIT 는 재이용 할 수 없습니다 . 새것으로 교환해 주십시오 .
1
작업 준비를 합니다 .
e
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 사각건을 작업할 헤드의 밑에 깔아 둡니다 .
2
정류판을 탈착합니다 .
십자 드라이버로 정류판을 탈착해 주십시오 .
3
BIT 캡을 분리합니다 .
손으로 BIT 캡을 왼쪽으로 돌려서 빼 주십시오 .
4
BIT 를 교환합니다 .
BIT 캡에서 교환할 BIT 를 빼고 , 새로운 BIT 를
끼워 주십시오 .
5
헤드에 장착합니다 .
1. BIT 캡을 원 위치에 끼우고 , 오르쪽으로 돌려
서 고정합니다 .
2. 십자 드라이버로 정류판을 원상태로 장착해
주십시오 .
3. 깔아둔 사각건을 정리합니다 .
BIT의 교환
Step 4
BIT
※ 머플러가 더러워져 있을 경우
정밀 드라이버
절흠부
BIT 캡 선단을 분리한다
머플러를 교환한다
머플러
57372-N2-00
BIT의 분리
Step 3
BIT 캡
BIT
57371-N2-00
정류판의 탈착
Step 2
정류판
FM 헤드
HM 헤드
57370-N2-00
