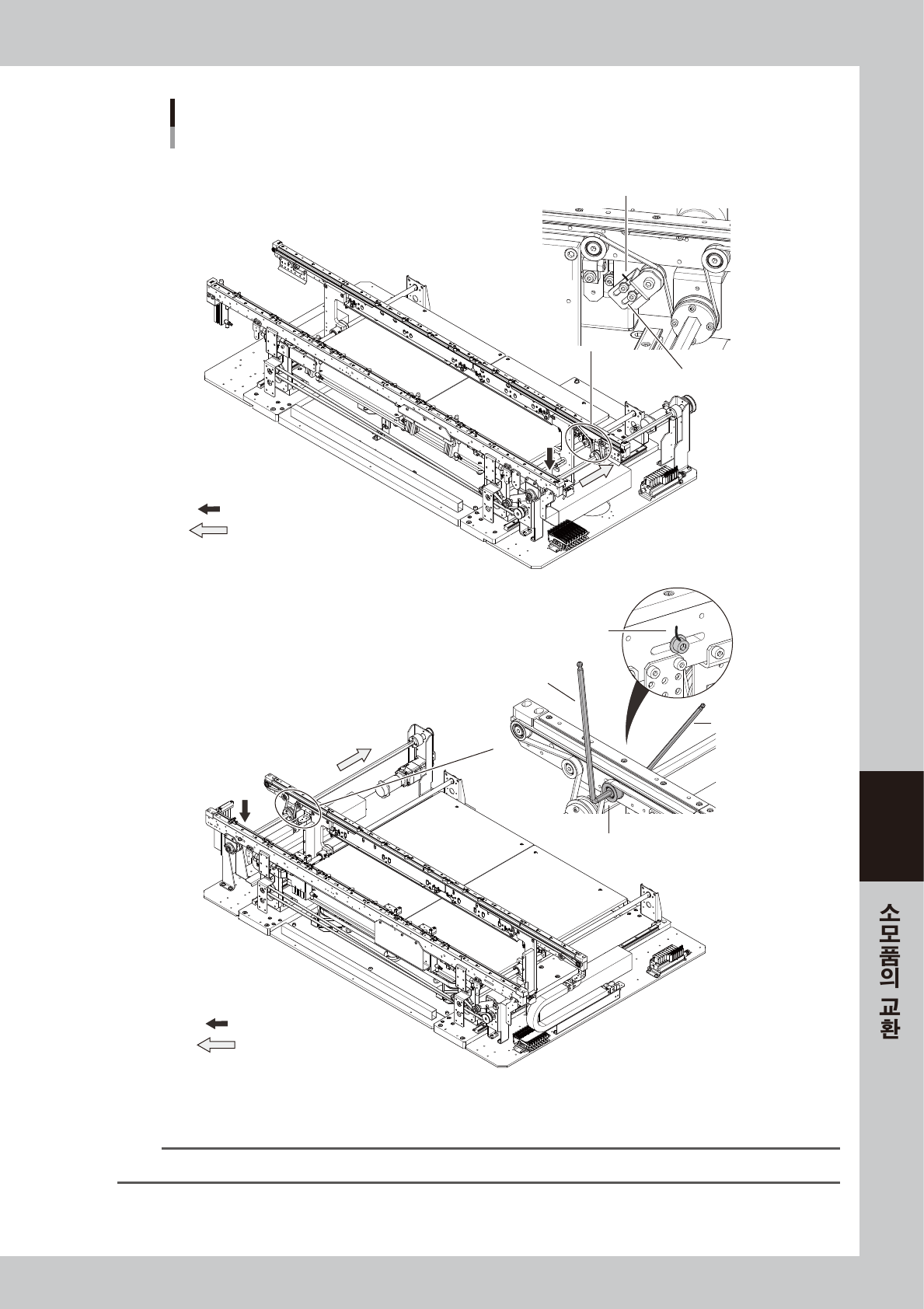

컨베이어 벨트의 교환
YSM20 싱글레인/YSM20W 싱글레인 (중량반송 사양)
이 풀리를 푼다
풀리의 위치를 마킹한다
브래킷의 위치를 마킹한다
이 브래킷을 푼다
<YSM20 싱글레인>
<YSM20W 싱글레인 (중량반송 사양)>
＊ 상기의 그림은 우측흐름 사양의 경우입니다.
YSM20W 싱글레인에는, 흐름방향의 하류측에 텐셔너(풀리)가 있습니다.
육각렌치(5)
육각렌치(4)
： 풀리와 샤프트를 분리하는 장소
： 샤프트를 빼는 방향
： 풀리와 샤프트를 분리하는 장소
： 샤프트를 빼는 방향
57636-N2-00
참고
흐름방향에 따라 텐셔너 ( 풀리 ) 의 위치가 달라집니다.
6-18
6
5

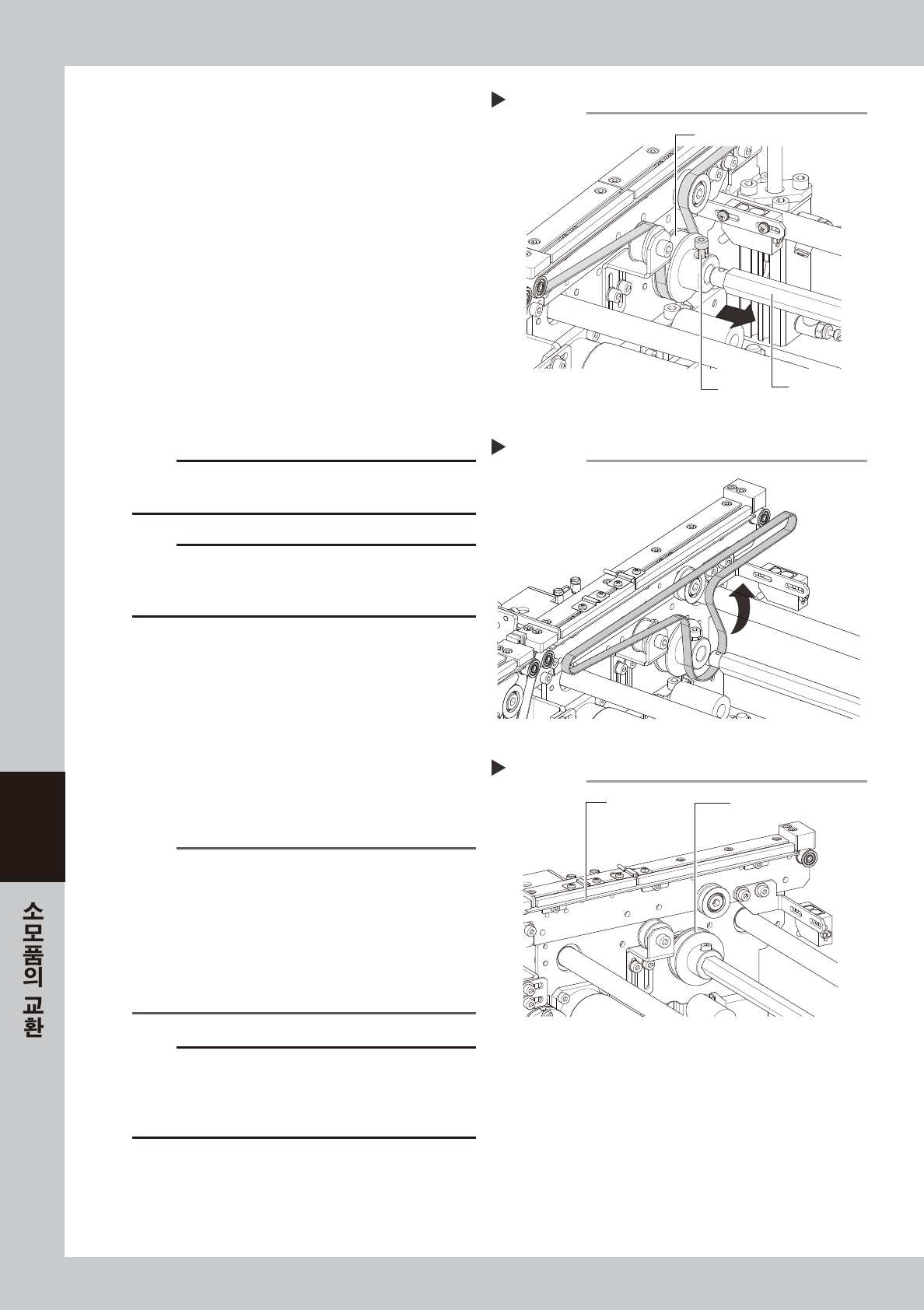

구동용 풀리와 샤프트를 분리합니다 .
육각렌치 (3) 로 벨트 구동용 풀리의 볼트를 분리
하고 , 샤프트를 당겨서 틈새를 만듭니다 .
( 위치는 Step4 의 그림 참조 )
6
컨베이어로부터 벨트를 탈거합니다 .
샤프트와 구동용 풀리의 틈새로부터 벨트를 탈거
해 주십시오 .
7
벨트 가이드부와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착된 벨트의 마
모 가루는 버큠 ASSY( 옵션 ) 로 흡인해 주십
시오 .
2. 풀리 외주면에 벨트의 마무가루가 부착되어 있
을 경우에는 , 플라스틱 헤라로 제거합니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
c
주의
풀리나 가이드에 상처내지 않도록 , 헤라와 브러시를 주의해서 사
용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제 (IPA 등 ) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가
튀지 않도록 주의해서 청소해 주십시오 .
8
컨베이어 벨트를 교환합니다 .
1. 새로운 컨베이어 벨트를 텐셔너 ( 풀리 브래킷 )
에 임시로 걸어둡니다 .
2. 고정볼트를 체결해서 샤프트를 고정합니다 .
3. 풀리 브래킷 (YSM20W 싱글레인의 경우는 ,
풀리 ) 을 Step4 에서 마킹한 위치까지 이동시
키고 고정볼트를 체결합니다 .
4. 벨트가 느슨하면 , 풀리 브래킷의 위치를 조절
해서 벨트 텐션을 걸어 주십시오 .
n
요점
본 장비의 컨베이어 벨트의 텐션 규격은 다음과 같습니다.
필요에 따라, 텐션 조절기를 사용해서 조정해 주십시오 .
• YSM20 듀얼 스테이지
W1, W4 축 :150~180Hz
• YSM20/YSM20W 듀얼레인 /YSM20 싱글레인
W1 축, W2 축 :420~460Hz
• YSM20W 싱글레인 ( 중량반송 사양 )
W1 축 :274~334Hz
c
주의
풀리 브래킷의 고정볼트의 체결 토르크는 다음과 같습니다 .
풀리 브래킷 고정볼트 :3.8N
•
m 입니다 .
풀리 고정볼트 :5.5N
•
m 입니다 .
심하게 조이지 않도록 주의해 주십시오 .
가이드부와 풀리의 청소
Step 7
벨트 가이드 홈
풀리
57630-N2-00
컨베이어 벨트의 탈거
Step 6
57629-N2-00
구동용 풀리와 샤프트의 분리
Step 5
샤프트
볼트
구동용 풀리
57628-N2-00
6-19
6
n
요점

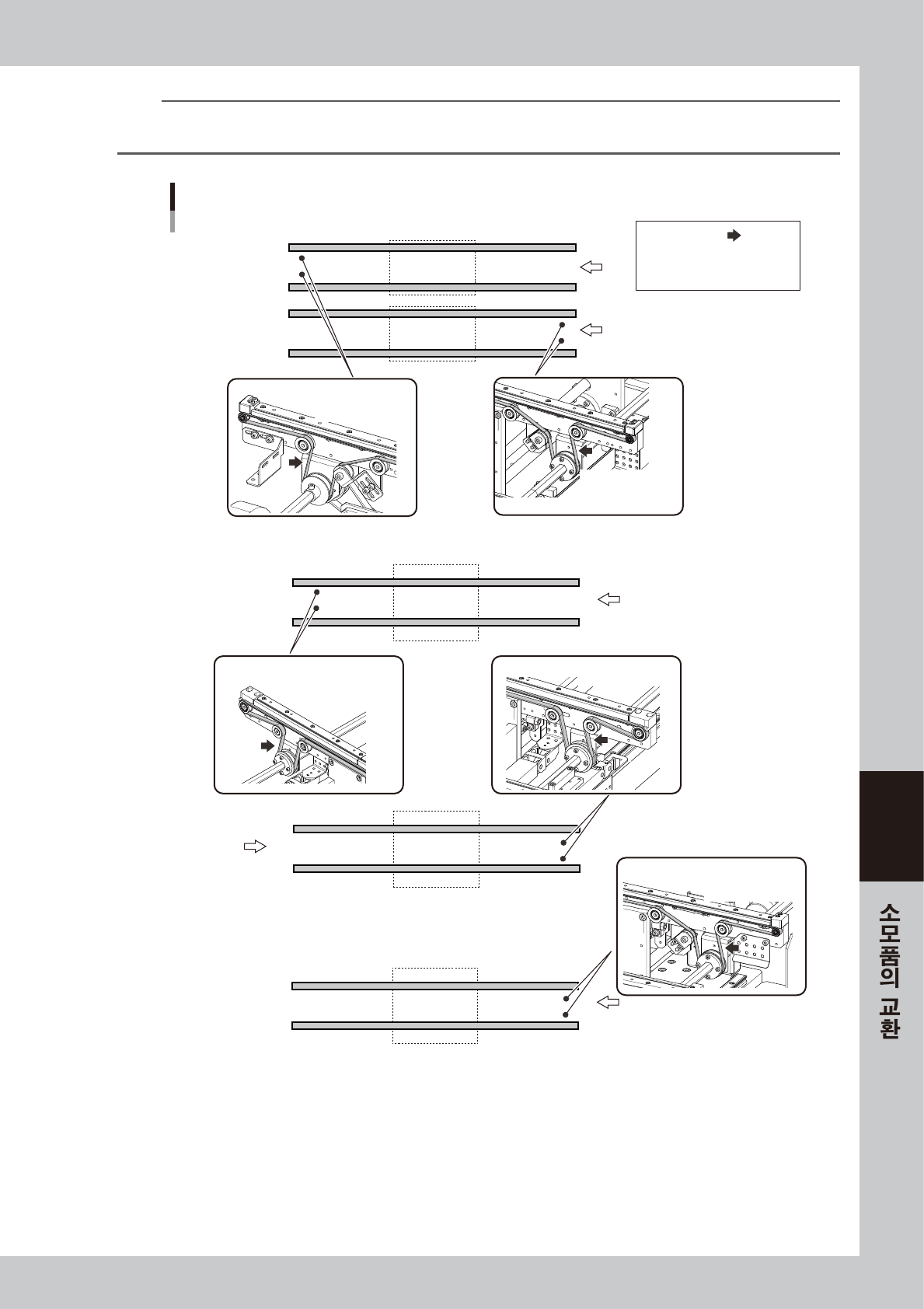

본 장비의 컨베이어 벨트의 텐션측정 장소 및 텐션규격은 다음과 같습니다 .
필요에 따라 텐션 조절기를 사용해서 조정해 주십시오 .
레인1
레인2
STD : 420- 460 Hz
EXT : 420 - 460 Hz
STD : 420- 460 Hz
EXT : 420 - 460 Hz
STD : 274-334 Hz STD : 274-334 Hz
컨베이어 벨트 : 텐션측정 장소와 텐션규격
<YSM20W 듀얼레인 사양>
텐션측정 장소 ：
STD : 표준 컨베이어 텐션규격
EXT : 연장 컨베이어 텐션규격
<YSM20W 싱글레인 사양 (중량 방송사양)>
반송방향
반송방향
반송방향
<YSM20 싱글레인 사양>
STD : 420 - 460 Hz
EXT : 420 - 460 Hz
반송방향
57631-N2- 00
