3-66
3
5
헤드의 방향을 -90 도로 변경합니다 .
1. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우는 , 대차를 장착합니
다.
2. Step3 과 같은 방법으로 모든 헤드의 방향을
-90 도로 변경합니다 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
4. 대차 사양의 경우는 , 대차를 탈착합니다 .
6
반대쪽 샤프트의 선단부를 청소합니다 .
Step4 에서 닦고 남은 반대쪽의 샤프트 선단부를
청소합니다 .
참고
청소하기 힘들 경우는, Z 축의 조인트 블록을 손가락으로 내려
서 청소합니다 .
7
청소상태를 확인합니다 .
손거울 등을 사용해서 샤프트의 선단부에 더러움
등이 남아 있지 않은지 확인해 주십시오 .
청소상태의 확인
Step 7
비춰서 확인
573C0-N2-00
헤드의 방향변경
Step 5
-90도를 입력 헤드를 선택
58326-N2-00
3-67
3
5.5 에어 / 미스트 필터의 교환 및 컵의 청소
에어 컴프레서내의 오일 , 물, 불순물 등이 장비 안으로 유입되지 않도록, 본 장비에는 에어필터 및 미스트 필터
가 사용되고 있습니다. 이들 필터의 점검과 청소방법 및 내부의 필터 엘리먼트를 교환하는 방법에 대해서 다음과
같이 설명합니다. 작업을 안전하게 하기 위해서, 반드시 공급에어 접속부의 에어 커플러를 분리하고 작업해 주십
시오 .
1
공급 에어의 에어 커플러를 분리합니
다.
1. 에어 공급 / 배출 밸브를 우측으로 돌려서 에어
공급을 차단합니다 .
2. 공급에어 접속부의 에어 커플러를 분리합니
다.
c
주의
커플러를 분리할 때에는 , 큰 배기음이 발생하므로 , 주의해 주십
시오 . 또한 , 오일이나 물 , 불순물 등이 튈 가능성이 있으므로
주의해 주십시오 .
2
컵 안을 체크합니다 .
필터 컵 안에 오일 또는 물이 들어 있는지 확인해
주십시오 . 컵 안이 더러워져 있을 경우는 ,
Step3~5 의 순서에 따라서 청소해 주십시오 .
참고
컵 하단의 드레인콕은, 오토드레인 타입입니다. 컵 안에 오일
이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연결할 것
을 권장합니다 .
3
필터 컵을 분리합니다 .
필터 컵의 버튼을 누르면서 좌측으로 45 도 돌려
서 , 밑으로 빼 주십시오 . 에어 필터의 경우는 ,
컵과 미디어가 같이 빠집니다 .

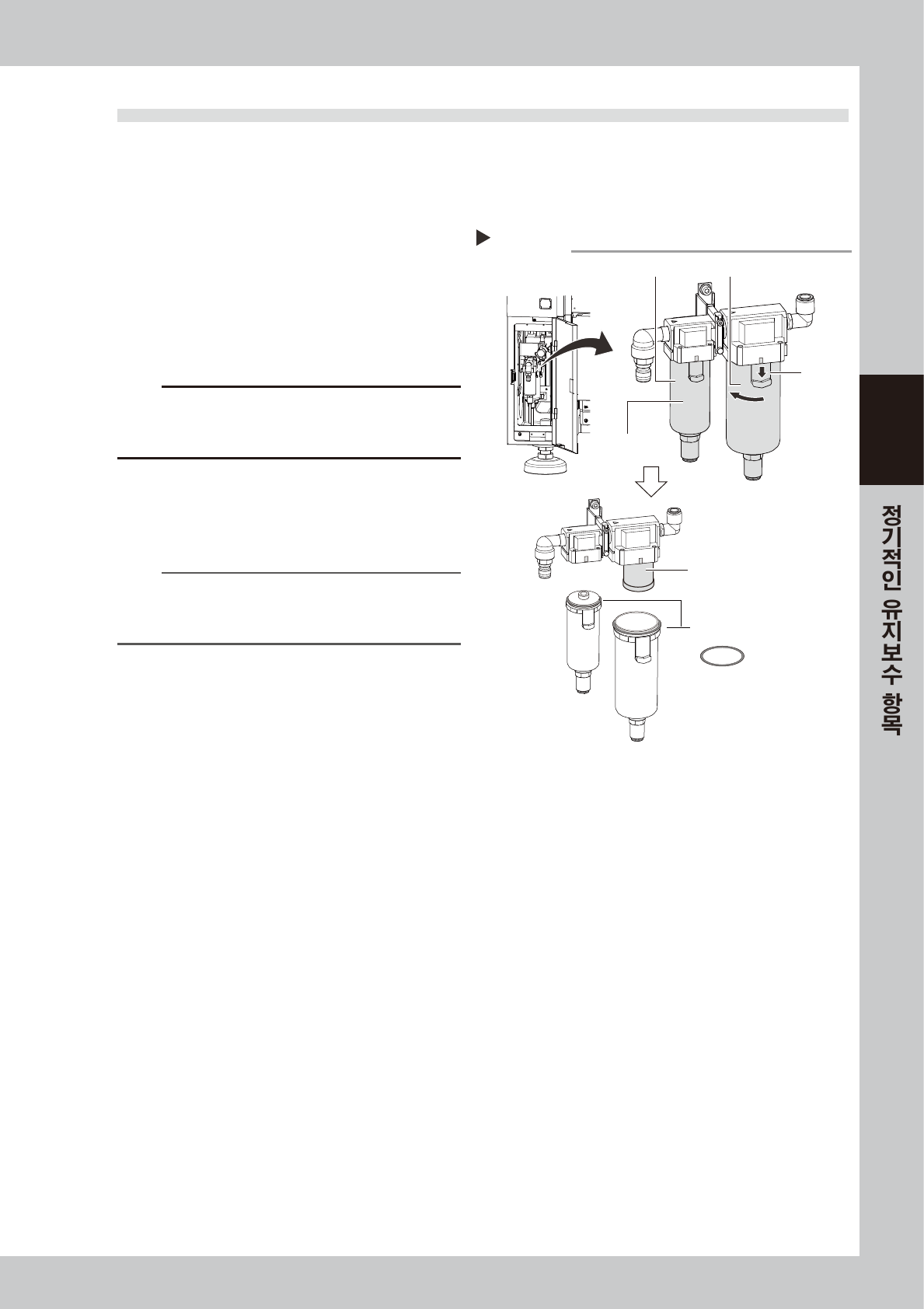

컵의 분리
Step 3
필터컵
에어 필터 오일 미스트 필터
버튼
컵용 O링
필터용 미디어
57363-N2-00
3-68
3
4
미디어의 상태를 확인합니다 .
오일 미스트 필터 :
미스트 필터 엘리먼트는 본체측의 스크류로
장착되어 있습니다 . 오일 미스트 필터 엘리먼
트를 돌려서 분리해 주십시오 .
에어 필터 :
필터 엘리먼트는 상하의 어댑터에 끼워져 있는
형태로 필터 컵내에 세팅되어 있습니다 .
어댑터채로 위로 당겨서 뺀 후 , 어댑터를 돌려
서 필터 엘리먼트를 분리해 주십시오 .
미디어에 더러움이나 막힘 등이 없는지 확인합니
다 . 더러워져 있을 경우는 , 소모품 리스트에 있는
새로운 필터 엘리먼트로 교환합니다 .
5
필터 컵 안의 더러움을 청소합니다 .
1. 필터 컵을 가볍게 물세척합니다 .
2. 물을 섞은 중성세제로 다시 안을 씻어냅니다 .
3. 에어 블로우한 후 , 헝겊 등으로 수분을 닦습니
다.
6
필터용 미디어와 컵을 장착합니다 .
1. 분리할 때와 반대순서로 , 필터 엘리먼트를
장착합니다 .
2. 컵을 뺀 위치 ( 좌측으로 45 도 ) 에 버튼을
맞춰서 위로 밀어 올립니다 .
3. 필터 하우징의 표시부까지 컵을 우측으로 돌려
주십시오 .
n
요점
표시부까지 컵을 돌리면 , 찰칵하고 소리가 납니다.
c
주의
컵용 O 링의 누락에 주의해 주십시오 .
7
에어 커플러를 장착합니다 .
1. 에어 커플러를 접속해서 , 에어 누출이 없는지
확인해 주십시오 .
2. 에어 공급 / 배출 밸브를 좌측으로 돌려서 에어
를 공급합니다 .
필터컵의 장착
Step 6
표시부
표시부
버튼
573A3-N2-00
오일 미스트 필터용 미디어

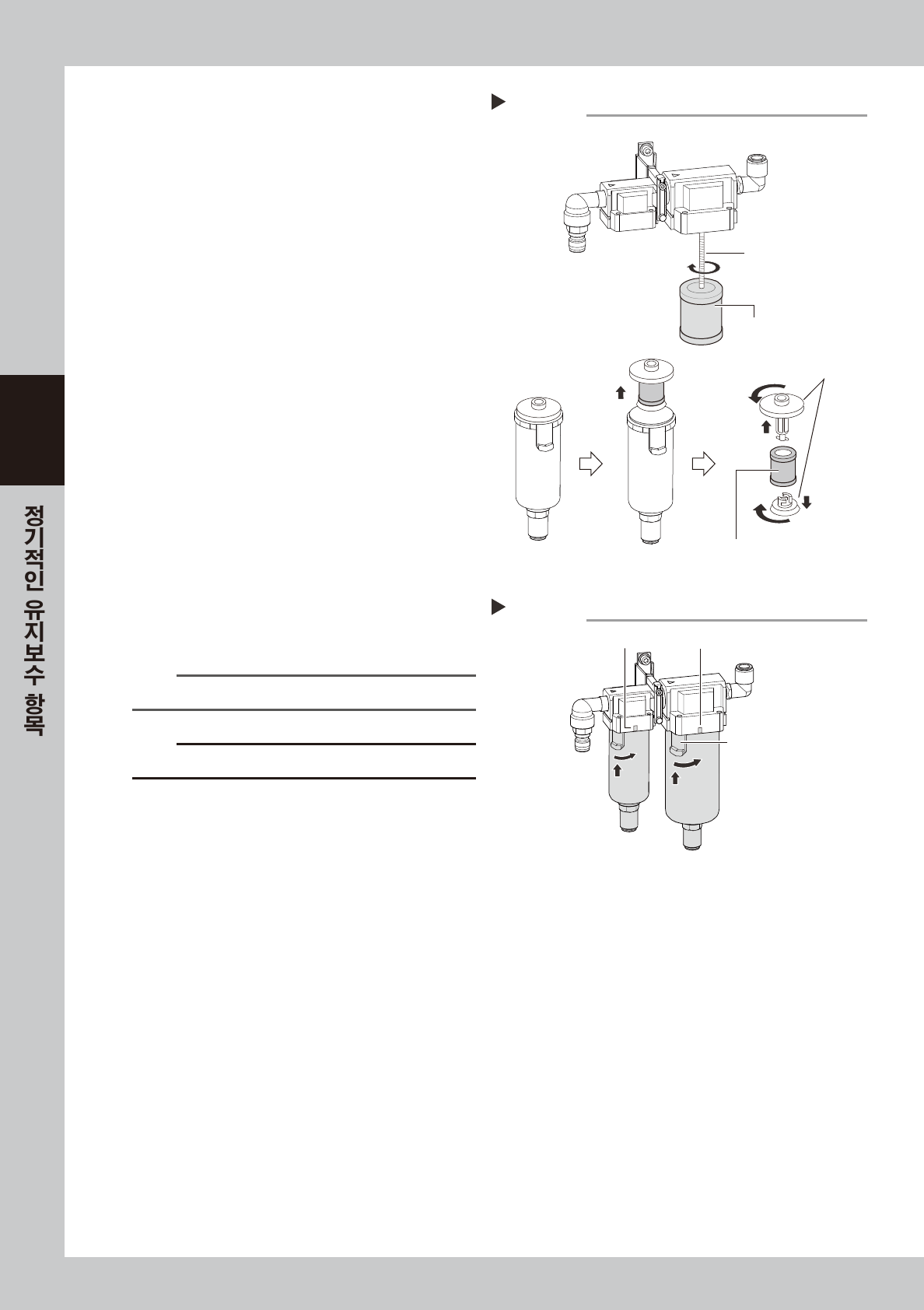

미디어의 분리와 상태확인
Step 4
에어 필터용 미디어
스크류로 장착
<오일 미스트 필터>
<에어 필터>
어댑터
57364-N2-00
