3-13
3
2. 매월
여기에서는 , X 축 볼스크류 , 가이드 및 Y 축의 가이드 , 리니어 스케일의 점검후의 청소 및 급유를 중심으로 설명
합니다 . 점검 포인트 및 주의사항은 다음과 같습니다 .
█
점검 포인트
1. 볼스크류 및 가이드상에 이물질의 부착 여부
볼스크류 및 가이드상에 칩 등이 튀어서 부착되어 있는지 확인하여 주십시오 .
2. 볼스크류 및 가이드상의 구리스 상태 적절 여부
구리스가 흘러내리거나 튀어서 전혀 묻어있지 않거나 , 또는 변색되어 굳어있지 않은지 상태를 확인하여 주십시오 .
e
3. 볼스크류에서의 이음발생 여부
비상정지 버튼을 누른 상태에서 , X 축을 손으로 밀어봐서 이상한 소리가 나지 않는지 확인하여 주십시오 .
대처 방법
1. 칩 등이 끼이게 되면 볼스크류 및 가이드를 손상시키는 원인이 되므로 , 부착되어 있을 경우는 구리스 채 닦아내거나
핀셋 등으로 제거하여 주십시오 .
2. 후술의「청소
,
급유」방법을 참조해서 구리스를 주입 및 도포해 주십시오 .
3. 상기의 1. 과 2. 의 대처방법을 실행해도 이상한 소리가 날 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 .
█
주의 사항
w
경고
본 장비는 강자계를 발생하는 부분이 있으므로 , 유지보수 작업시 , 장비내에 신체의 일부를 진입시킬 때에는 주의가 필요합니
다 . 강자계에 관한 주의 사항은 권두의「안전의 길잡이」에 게제되어 있으므로 , 반드시 읽어 주십시오 .
c
주의
각 축의 볼스크류 및 가이드에서 이상한 소리가 발생할 경우에는 , 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보
장해 드릴 수 없습니다 .
c
주의
작업을 실행할 경우에는 , 부품의 분실이나 Y 축 리니어부에 부품 등이 진입하는 것을 막기 위해 사걱건 등을 깔고 작업해 주십시오 .
c
주의
구리스 사용에 관해서는 , 「안전의 길잡이」 및 제 1 장 「2.3.2 급유 툴 • 구리스」 의 취급에 관한 주의 사항을 읽어 주십시오 .
3-14
3
2.1 X 축 부
X 축의 점검과 청소 , 급유방법에 대해 설명합니다. 급유개소와 급유형태에 관해서는 , 「제 5 장 급유개소 일람」을
참조해 주십시오 . 구리스건 ( 표준타입 노즐 ) 과 지정 구리스 (NSL) 를 준비합니다.
2.1.1 X 축 볼스크류의 청소와 급유
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차를 사용하고 있을 경우는 , 탈착합니다 .
4. 사각건을 Y 축 리니어부와 푸쉬업 플레이트
위에 깔아 둡니다 .
2
구리스 비산방지 커버를 분리합니다 .
X 축의 구리스 비산방지 커버를 떼어내 주십시오 .
1. 십자 드라이버로 구리스 비산방지 커버 ( 헤드
드를 향해 오른쪽 ) 의 고정 나사를 뺍니다 .
왼쪽은 나사를 느슨하게 해 둡니다 .
2. 헤드를 왼쪽으로 밀고 , 구리스 비산방지 커버
를 오른쪽으로 당겨서 떼어냅니다 .
참고
X 축의 구리스 비산방지 커버를 부착할 때에는 , 상기의 반대
순서로 작업해 주십시오 .
3
볼스크류부를 청소합니다 .
1. 이동 핸들을 잡아서 헤드 유닛을 한쪽으로
이동시킵니다 .
2. 볼스크류 전체를 먼지가 나지 않는 와이퍼로
오래된 구리스와 더러움을 닦습니다 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 , 반대쪽
의 볼스크류도 닦습니다 .
n
요점
청소 작업시에는 볼스크류의 리드홈도 깨끗하게 닦아 주십
시오 . 또한 , 이물질이 없는지 확인하여 주십시오 .
볼스크류의 청소
Step 3
와이퍼
볼스크류
57314-N2-00

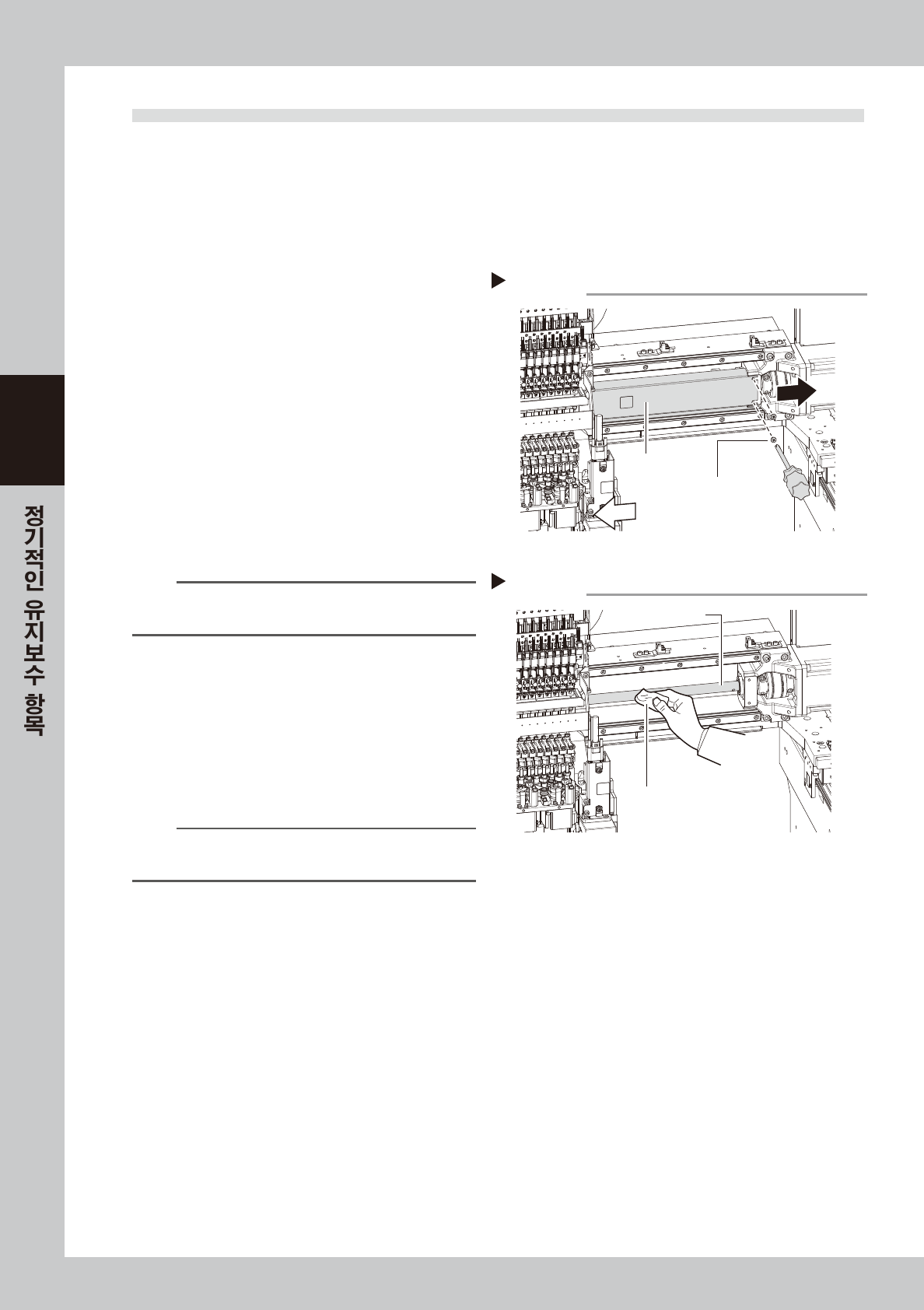

비산방지 커버의 분리
Step 2
비산방지 커버
커버 고정나사
57313-N2-00
3-15
3
4
구리스를 주입합니다 .
1. 우측그림과 같이 구리스 니플이 보이도록 헤드
유닛을 한쪽으로 이동시킵니다 .
2. 3 군데의 구리스 니플 중 , 가운데가 볼스크류
의 니플입니다 . 구리스 건 ( 표준타입 ) 을 사용
해서 구리스 니플로부터 지정 구리스를 주입해
주십시오 .
n
요점
새로운 구리스가 틈새로부터 스며 나올때까지 주입해 주십
시오 .
5
여분의 구리스를 닦아냅니다 .
1. 이동 핸들을 잡아서 헤드 유닛을 한쪽으로
이동시킵니다 .
2. 볼스크류 및 너트 단면에 고인 여분의 구리스
를 닦아냅니다 .
3. 헤드 유닛을 반대쪽으로 이동시켜서 , 반대쪽
의 볼스크류 및 너트 단면에 고인 여분의 구리
스도 닦아냅니다 .
6
워밍업을 합니다 .
1. 깔아둔 사각건을 정리합니다 .
2. 비산방지 커버를 원상태로 장착합니다 .
3. 장비의 안전커버를 닫고 , 비상정지 상태를
해제합니다 . 대차사양의 경우는 , 대차를 장착
합니다 .
4. 워밍업 화면을 표시해서 , 8 분정도 워밍업을
해 주십시오 .
e
7
구리스의 상태를 확인합니다 .
1. 워밍업 정지후 , 비상정지 버튼을 누르고 장비
의 안전커버를 오픈합니다 .
2. 비산방지 커버를 탈착합니다 .
3. 볼스크류 및 볼스크류의 단면에 고여있는 구리
스를 닦아냅니다 .
4. 비산방지 커버를 원상태로 장착합니다 .
c
주의
구리스 고임이 없어질 때까지 Step6~7 을 반복해 주십시오 .
구리스의 고임이 남아있는 채로 생산을 하면 구리스가 튀어 날릴
경우가 있으므로 주의해 주십시오 .
여분의 구리스 닦아내기
Step 5
여분의 구리스
57316-N2-00

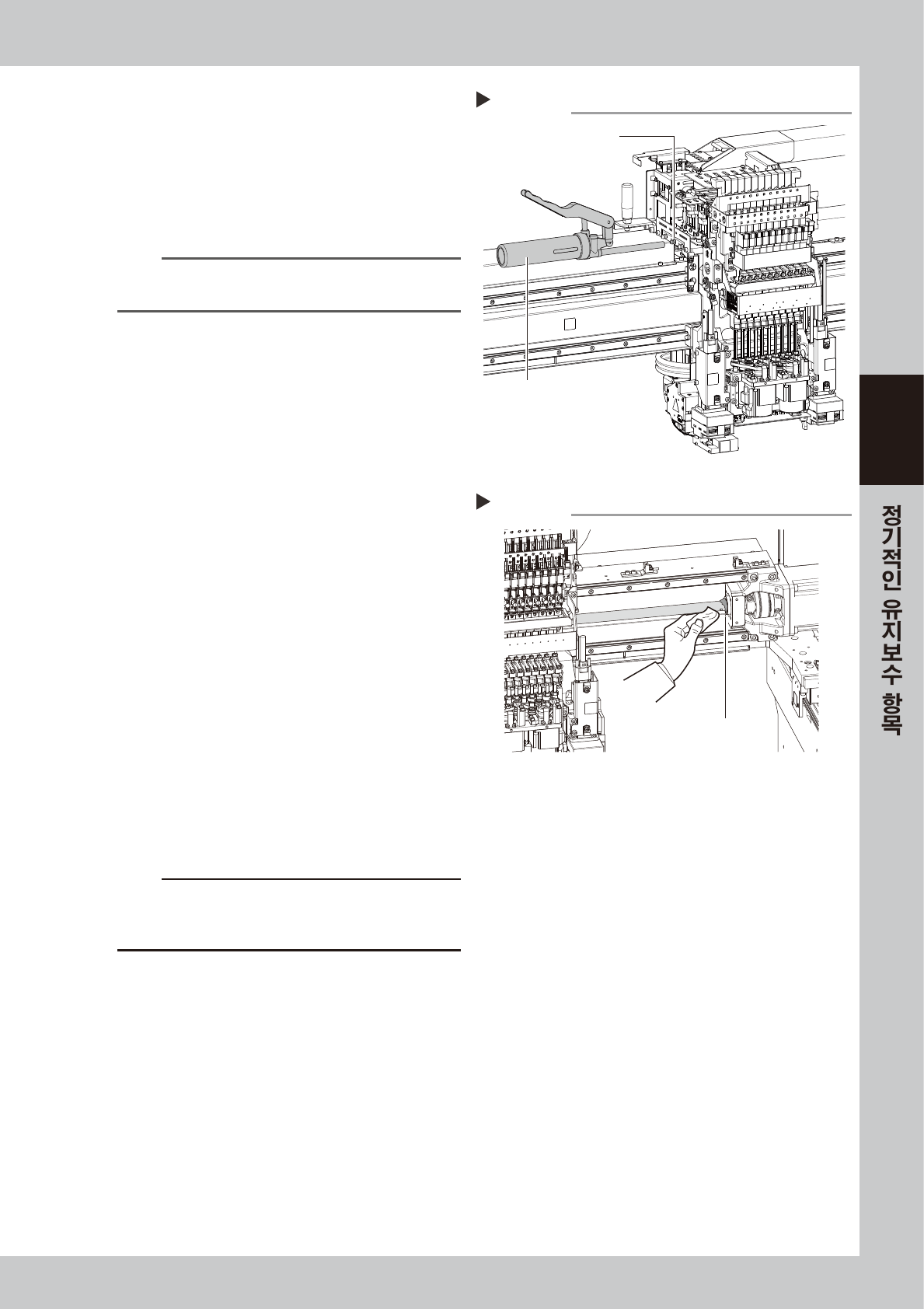

구리스의 주입
Step 4
구리스 니플(중앙)
구리스 건(표준타입 노즐)
57315-N2-10
