본 장비의 컨베이어 벨트의 텐션측정 장소 및 텐션규격은 다음과 같습니다 .
필요에 따라 텐션 조절기를 사용해서 조정해 주십시오 .

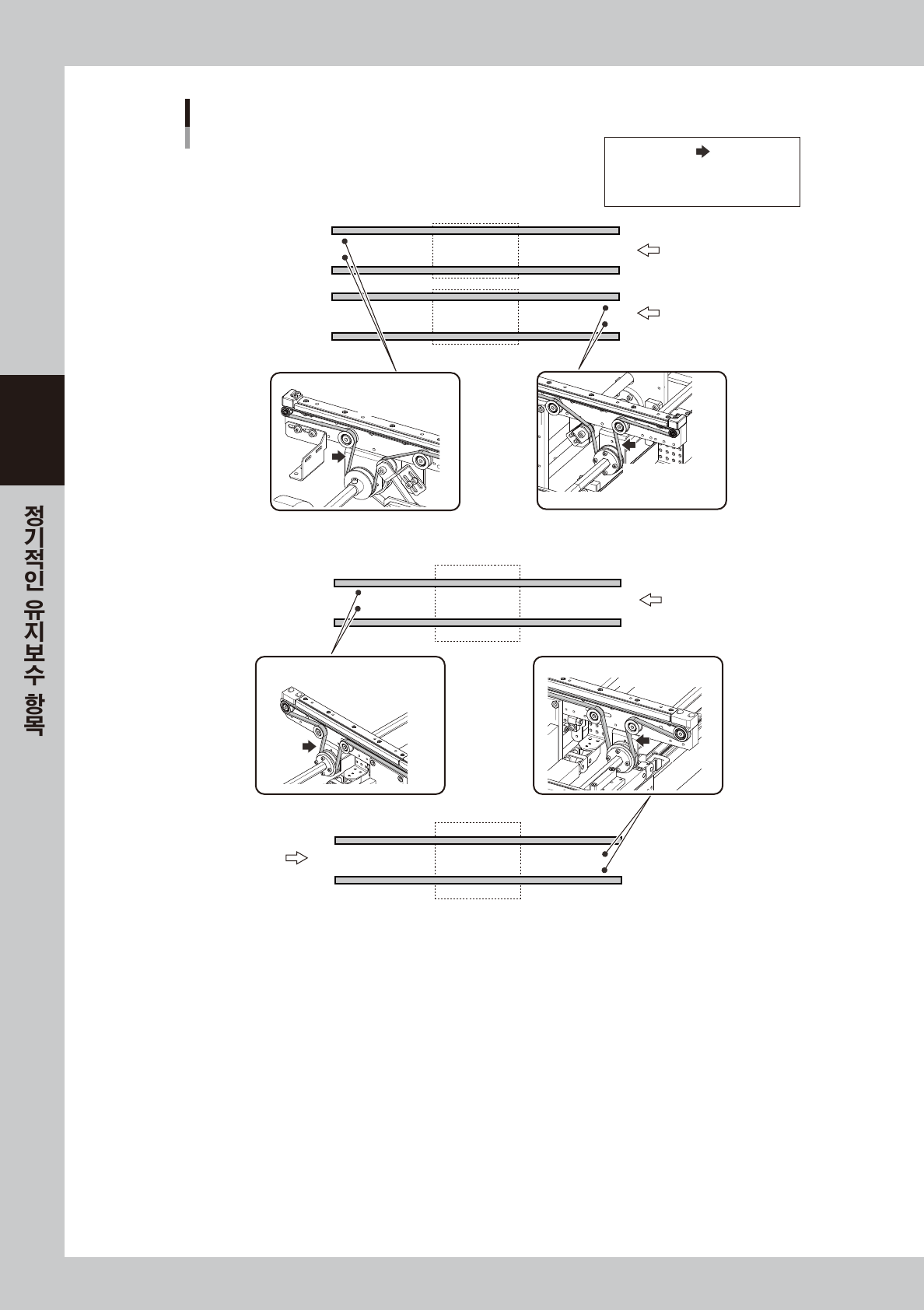

컨베이어 벨트 : 텐션측정 장소와 텐션규격
YSM20
반송방향
<듀얼 스테이지 사양>
텐션측정 장소 ：
STD : 표준 컨베이어 텐션규격
EXT : 연장 컨베이어 텐션규격
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
<싱글레인 사양>
STD : 490 - 540 Hz
STD : 490 - 540 Hz
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
STD : 420 - 460 Hz
EXT : 420 - 460 Hz
W1
W2W3
W4
반송방향
57391-N2-0 0
3-50
3
레인1
레인2
STD : 420- 460 Hz
EXT : 420 - 460 Hz
STD : 420- 460 Hz
EXT : 420 - 460 Hz
STD : 274-334 Hz STD : 274-334 Hz

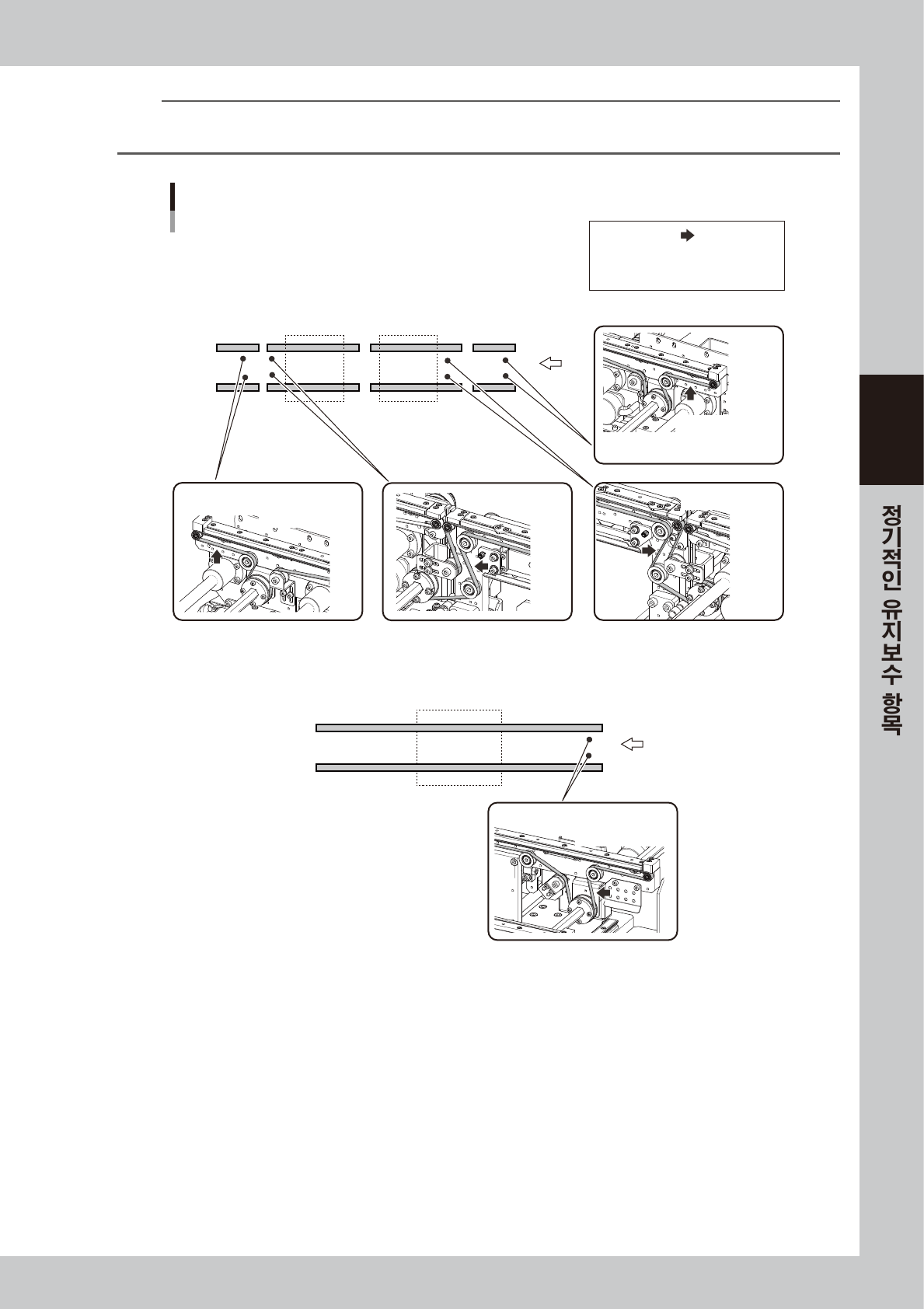

컨베이어 벨트 : 텐션측정 장소와 텐션규격
YSM20W
<듀얼레인 사양>
텐션측정 장소 ：
STD : 표준 컨베이어 텐션규격
EXT : 연장 컨베이어 텐션규격
<싱글레인 사양 (중량 방송사양)>
반송방향
반송방향
반송방향
57392-N2-00
3-51
3
9
기판 클램프 보드를 장착합니다 .
1. 기판 클램프 보드를 원위치에 장착하고 , 육각
렌치 (3) 로 기판 클램프 보드의 고정 볼트를
체결해 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
0

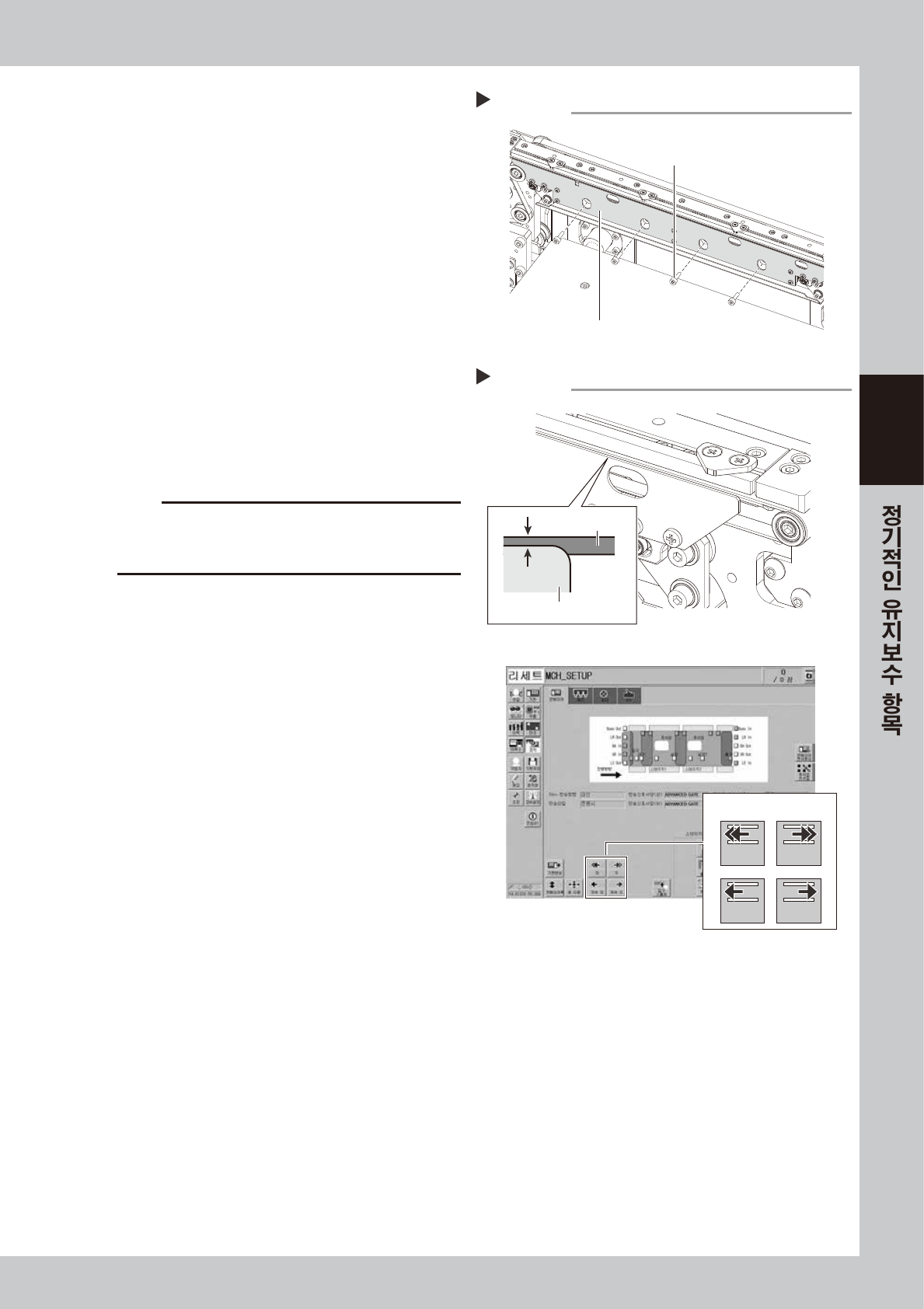

벨트의 장착 상태를 확인합니다 .
1. 기판클램프 상면의 위치가 벨트 상면보다 약
0.5mm 낮은 위치에 있는지 확인해 주십시오 .
클램프 동작에 문제가 없는지도 확인합니다 .
2. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 . 대차사양의 경우는 , 대차를 장착합니
다.
3. [ 장치 ]-「컨베이어」화면의 [ 컨베이어 구동 ]
버튼으로 벨트를 회전시켜서 동작상태를 확인
하여 주십시오 .
4. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
가 느슨할 경우는 , 텐셔너 ( 풀리 브래킷 ) 의
위치를 다시 조정해 주십시오 .
c
주의
벨트의 상면과 기판 클램프 상면의 높이에 거의 차이가 없으면 ,
기판 반송에러가 발생할 가능성이 있습니다 .
그럴 경우에는 , 야마하 또는 대리점으로 연락해 주십시오 .
벨트 장착상태의 확인
Step 10
[컨베이어 구동] 버튼
<컨베이어 동작확인>
좌 우
저속 좌 저속 우
기판 클램프 보드
벨트
0.5 mm
57352-N2-00
기판 클램프 보드의 장착
Step 9
기판 클램프 보드
기판 클램프 보드 고정볼트
57351-N2-00
