3-33 3 3 .9 장비 배면의 필터 청소 청 소 할 필 터 는 장 비 배 면 의 우측에 설 치 되 어 있 습 니 다 . 다음 과 같이 장 비 배 면 필 터 의 청 소 를 실 시 해 주십 시 오 . 1 커버를 오픈합 니다 . 십 자 드라이버 로 커 버 를 고정 하고 있 는 나 사 를 분리 해 주십시 오 . ・ YSM2 0(2 군데 ) ・ YSM2 0W( 4 군데 ) 2 필터부 를 분리합 니…
3-32
3
3.8.2 YSM20W 의 필터 청소
1
장비의 전원을 차단합니다 .
1. 대차사양의 경우는 대차를 탈착해 주십시오 .
2. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2
필터 커버를 탈착합니다 .
1. 우측 그림과 같이 육각렌치 (3) 로 필터 커버의
고정볼트를 느슨하게 합니다 . 볼트를 분리할
필요는 없습니다 .
2. 필터 커버를 앞쪽으로 당겨서 위로 분리해
주십시오 .
3
필터를 청소합니다 .
1. 렌치(7mm)로 필터의 고정볼트를 분리합니다.
2. 필터는 2 장의 커버의 사이에 있습니다 . 필터
를 떼어내고 양면을 청소기 또는 버큠 ASSY
등으로 먼지를 흡인해서 청소해 주십시오 .
c
주의
필터를 젖은 상태로 사용하면 , 먼지가 수분에 의해 뭉쳐서 막히
기 쉬워집니다 . 가능한한 물은 사용하지 마시고 , 청소기로 청소
해 주십시오 .
n
요점
더러움이 심하거나, 노화되어 있을 경우는 새로운 필터로 교환
해 주십시오 .
4
필터를 원상태로 장착합니다 .
분리했을 때와 반대순으로 필터와 커버를 원상태
로 장착해 주십시오 .
필터의 청소
Step 3
필터
고정볼트
57369-N2-00
필터 커버의 탈착
Step 2
필터 커버
고정볼트
육각렌치 (3)
57368-N2-00
3-33
3
3.9 장비 배면의 필터 청소
청소할 필터는 장비 배면의 우측에 설치되어 있습니다. 다음과 같이 장비배면 필터의 청소를 실시해 주십시오 .
1
커버를 오픈합니다 .
십자 드라이버로 커버를 고정하고 있는 나사를
분리해 주십시오 .
・
YSM20(2 군데 )
・
YSM20W(4 군데 )
2
필터부를 분리합니다 .
필터 홀더에는 A 타입과 B 타입의 2 종류가 있습니
다.
A 타입
필터를 위로 들어 올려서 , 앞쪽으로 빼냅니다 .
옆에 다른 장비가 없을 경우는 , 옆으로 슬라이드
시켜서 뺄 수도 있습니다 .
B 타입
B 타입의 경우는 , 조금 위로 들어 올려서 좌측으
로 밀고 난 후 , 비스듬히 우측 앞쪽으로 빼냅니다 .
3
필터를 청소합니다 .
청소기 또는 버큠 ASSY 로 필터부에 부착되어
있는 먼지 등을 제거합니다 .
n
요점
더러움이 심하거나 , 필터 자체가 노화되어 있을 경우는,
새로운 필터로 교환할 필요가 있습니다.
4
필터를 원상태로 되돌립니다 .
분리했을 때와 반대 순서로 필터를 장착해 주십시
오.
5
커버를 원상태로 장착합니다 .
필터의 분리
Step 2
필터
<A타입>
필터
<B타입>
57362-N2-20
커버 열기
Step 1
커버(장비배면 우측하부)
<YSM20W><YSM20>
57361-N2-10
3-34
3
4. 6 개월
여기에서는 6 개월에 한 번을 기준으로 실행하는 유지보수 항목에 대해서 설명합니다 .
4.1 카메라 조명 유니트의 청소
먼지 등에 의해 조명 유니트가 더러워질 경우가 있으므로 , 다음과 같이 정기적으로 청소해 주십시오 .
c
주의
청소시 , 카메라 각 부에 강한 힘을 가하지 않도록 주의하여 주십시오 . 카메라의 광축 조정에 오류가 생길 수 있습니다 .
c
주의
조명 등의 트러블이나 문제가 발생한 경우에는 , 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해 드릴 수 없습
니다 .

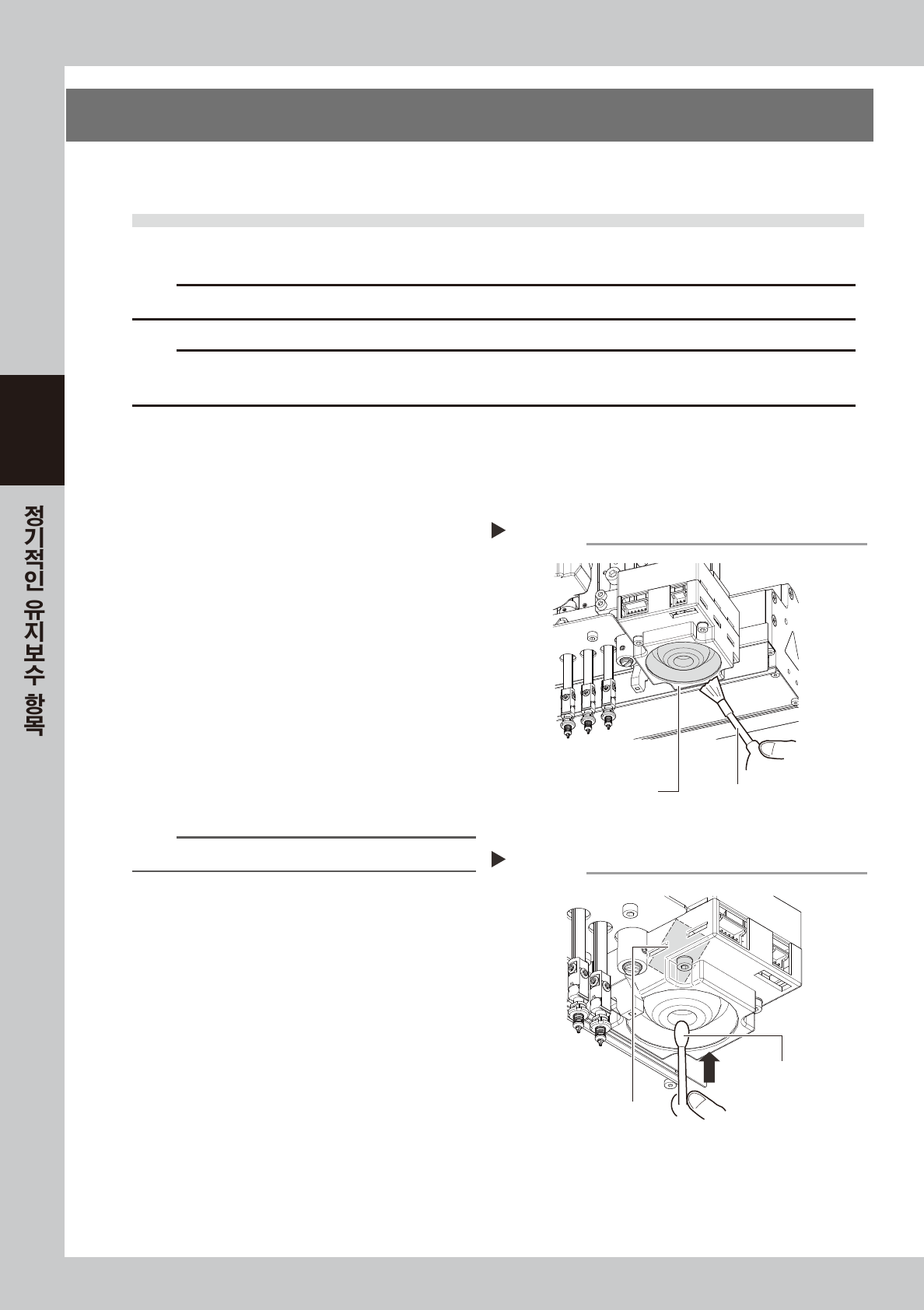

4.1.1 피듀셜 카메라
피듀셜 카메라는 헤드부에 장착되어 있습니다. 조명 유니트 부분의 청소 방법을 다음과 같이 설명합니다.
1
헤드 유닛을 이동합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차 사양의 경우는 , 대차를 탈착합니다 .
4. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
2
조명 부분을 청소합니다 .
블로워 브러시를 사용해서 조명 부분의 먼지를
제거해 주십시오 .
3
반사판을 청소합니다 .
면봉에 렌즈 클리너를 조금 묻혀서 우측 그림의
반사판 부분을 닦아 주십시오 .
참고
블로워 브러시 및 렌즈 클리너는 옵션 구입품입니다 .
렌즈 클리너를 묻힌 면봉
반사판을 청소한다
Step 3
반사판
57338-N2-00
피듀셜 카메라 조명
블로워 브러시로 먼지를 털어낸다
Step 2
블로워 브러시
57337-N2-00
