2.2 Y 축

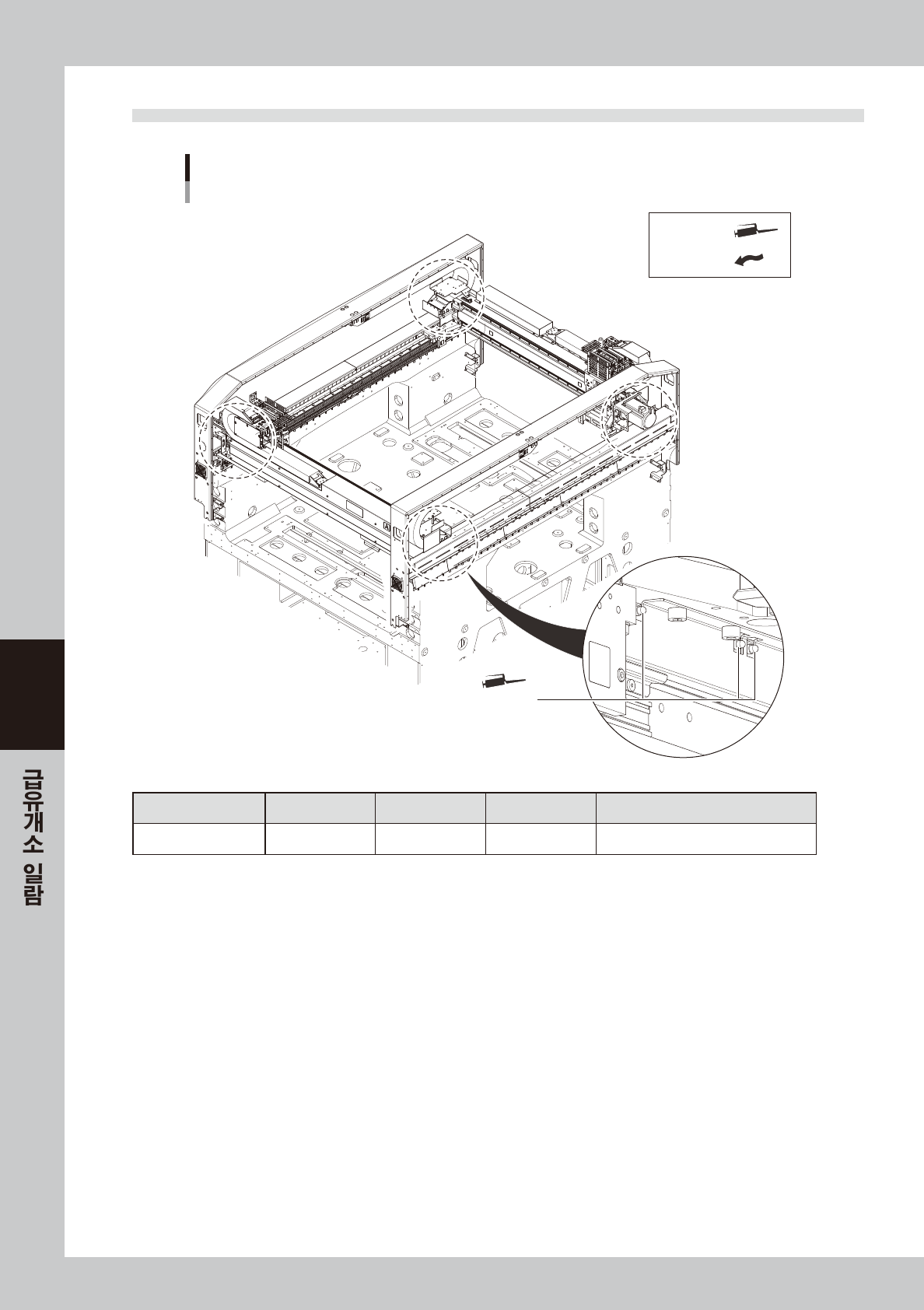

Y축의 급유개소
Y축 가이드부
구리스 니플
구리스 건 ：
손으로 도포 ：
57502-N2-00
급유부위 구리스 종류 급유개소 주기 작업방법
가이드 NSL 6 ( 각 테이블 ) 1 개월 구리스 건 ： 굽은타입 노즐 ( φ 5mm)
5-5
5
2.3 W 축 (U 축 )

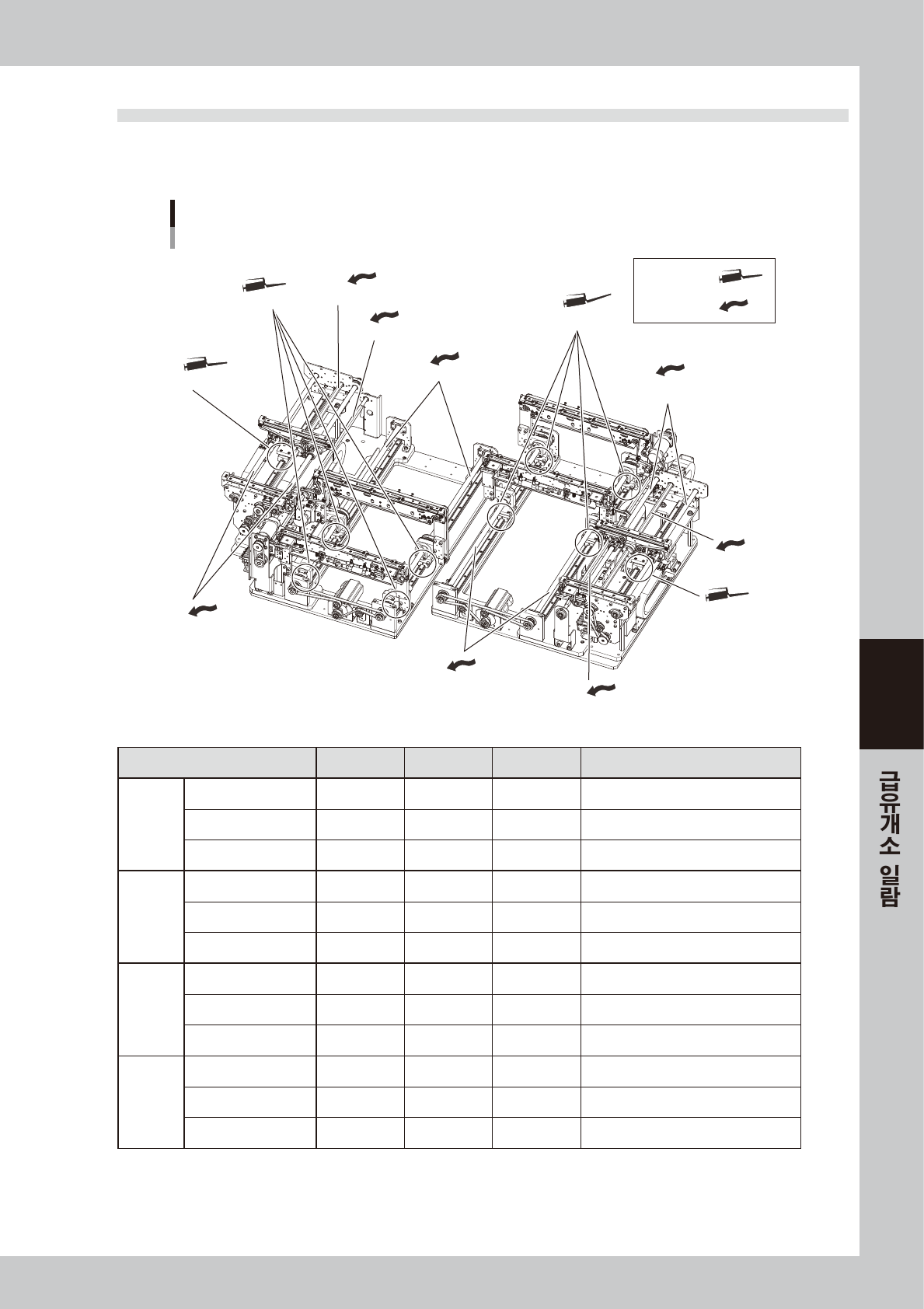

2.3.1 듀얼 스테이지 사양
W축(U축)의 급유개소
YSM20 듀얼 스테이지 사양
W4축 가이드부
W2축 볼스크류부
W4축 6각 스플라인
W3축 6각 스플라인
W1축 6각 스플라인
W2축 6각 스플라인
W1축 볼스크류부
W4축 볼스크류부
W3축 볼스크류부
W축 가이드부
W2축 가이드부
W3축 가이드부
구리스 건 ：
손으로 도포 ：
57503-N2-20
급유부위 구리스 종류 급유개소 주기 작업방법
W1 축
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 1 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
W2 축
(U1 축 )
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 4 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
W3 축
(U2 축 )
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 4 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
W4 축
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 1 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
5-6
5
2.3.2 듀얼레인 사양
W축의 급유개소
YSM20 듀얼레인 사양의 예
W축 볼스크류부 (레인1)
W축 볼스크류부 (레인2)
W축 볼스크류부 (레인1)
W축 볼스크류부 (레인2)
6각 스플라인
6각 스플라인 (레인2)
W축 가이드부 (레인1)
W축 가이드부 (레인1)
W축 가이드부 (레인2)
W축 가이드부
(레인2)
구리스 건 ：
손으로 도포 ：
57504-N2-10
급유부위 구리스 종류 급유개소 주기 작업방법
레인 1
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 2 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
레인 2
볼스크류 NSL 2 1년 손으로 도포
가이드 NSL 2 1년 구리스건 : 굽은타입 노즐 ( φ 5mm)
6 각 스플라인 NSL 1 1년 손으로 도포
