6-6 6 2.2 FM 헤 드 의 롤 러 로 크 의 교 환 e 1 노즐 을 탈 착 합니다 . 1 . 비상정 지 버 튼을 누 르고 , 장비 의 안전커 버 를 오 픈 합니 다 . 2. 대차 사양의 경 우는 , 대 차 를 탈착 합니 다 . 3. 사 각 건 을 헤 드 유닛 의 밑 에 깔아둡니 다 . 4. 교환할 판스프 링 이 장착되 어 있 는 노 즐을 손 으로 빼 주십 시 오 . 2 노즐 Arm A…
6-5
6
2.1.2 FM 헤드
e
1
노즐을 분리합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차를 사용하고 있을 경우는 , 대차를 탈착합
니다 .
3. 사각건을 헤드유닛의 밑에 깔아둡니다 .
4. 교환할 판스프링이 장착되어 있는 노즐을 손으
로 빼 주십시오
n
요점
노즐 스테이션을 겸비하고 있을 경우는 , 모든 노즐을 노즐
스테이션에 수납해 주십시오 .
2
판스프링을 탈착합니다 .
육각렌치 (1.3) 로 판스프링의 고정 볼트를 분리해
주십시오 .
c
주의
판스프링의 고정 볼트만 분리해 주십시오 .
3
새로운 판스프링을 장착합니다 .
판스프링을 위로 밀어 올리면서 , 육각렌치 (1.3)
로 고정볼트를 체결해 주십시오 .
c
주의
판스프링은 반드시 평행하게 되도록 장착해 주십시오 .
4
노즐을 끼웁니다 .
5
장착 상태를 확인합니다 .
1. 판스프링과 노즐 Arm ASSY 와의 사이에 틈새
가 없는지 확인합니다 .
2. 노즐의 탈장착을 수차례 반복해서 , 느슨하지
않는지 확인해 주십시오 .
3. 깔아둔 사각건을 정리합니다 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
판스프링의 장착
Step 3
육각렌치(1.3)
판스프링을
위로 밀어 올린다
57608-N2-00
판스프링의 탈착
Step 2
육각렌치(1.3)
판스프링
판스프링
고정볼트
노즐 Arm ASSY
57607-N2-00
6-6
6
2.2 FM 헤드의 롤러 로크의 교환
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를 오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 사각건을 헤드유닛의 밑에 깔아둡니다 .
4. 교환할 판스프링이 장착되어 있는 노즐을 손으로 빼 주십시오 .
2
노즐 Arm ASSY 를 분리합니다 .
1. 노즐 Arm ASSY 고정볼트 (2 군데 ) 를
육각렌치 (1.5mm) 로 분리해 주십시오 .
2. 노즐 Arm ASSY 를 밑으로 당겨서 뺍니다 .
c
주의
샤프트 부분에는 O 링이 있습니다 . 노즐 Arm ASSY 를 뺄 때에
는 , 상처내지 않도록 주의해 주십시오 .
3
노즐 Arm ASSY 를 교환합니다 .
새로운 노즐 Arm ASSY 로 교환하고 , 고정볼트를
체결해서 장착해 주십시오 .
4
장착 상태를 확인합니다 .
1. 판스프링과 롤러와의 사이에 틈새가 없는지
확인합니다 .
2. 노즐을 수차례 탈장착해서 , 느슨하지 않은지
확인해 주십시오 .
3. 깔아둔 사각건을 정리합니다 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
█
롤러만 교환할 경우
노즐 Arm ASSY 를 분리한 상태에서 설명합니다 .
1
서클립을 분리합니다 .
롤러의 샤프트 부분에 있는 서클립을 정밀 일자
드라이버로 밀어서 빼 주십시오 .
2
롤러를 분리합니다 .
샤프트를 빼고 , 롤러를 분리해 주십시오 .
3
롤러를 장착합니다 .
새로운 롤러를 노즐 Arm ASSY 에 세팅하고 ,
샤프트를 구멍에 맞춰서 옆에서부터 끼웁니다 .
4
서클립을 끼웁니다 .
정밀 일자 드라이버를 사용해서 , 서클립을 원상태
로 끼워 주십시오 .
Step 2
노즐 Arm ASSY의 분리
노즐 Arm ASSY
노즐 Arm ASSY 고정볼트
O링
57609-N2-00
롤러의 장착
Step 3
샤프트
새로운 롤러
57611-N2-00
서클립의 분리
Step 1
샤프트
서클립
롤러
57610-N2-00
6-7
6

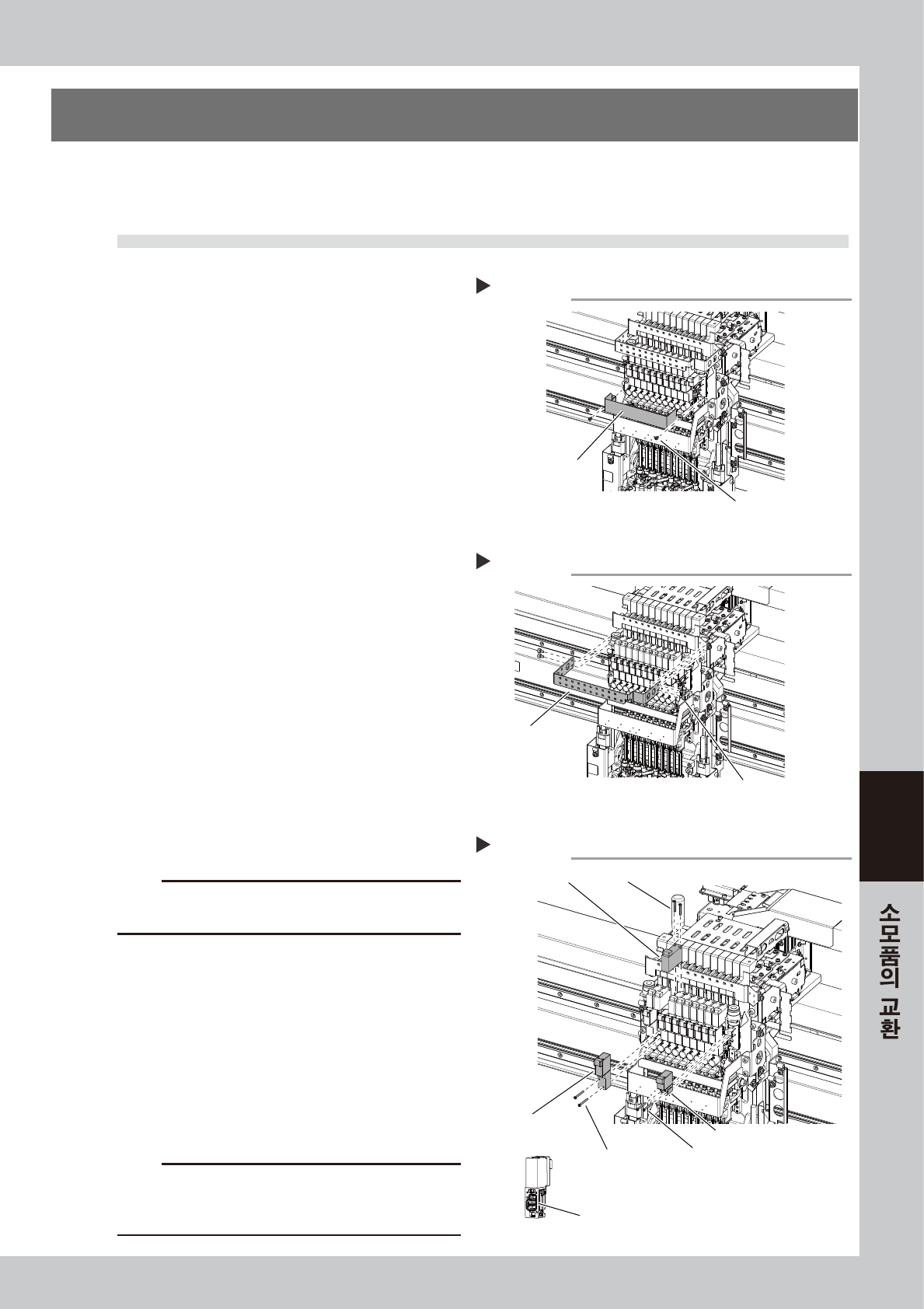

3. 헤드 유닛부
헤드의 오퍼레이트 밸브 , 블로우 밸브 , 청소용 블로우 밸브에 동작불량이 보일 경우에는 , 다음의 순서대로 교환
해 주십시오 .
3.1 HM 헤드의 밸브 교환
1
공급에어와 장비의 전원을 차단합니다 .
1. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2. 장비좌측 하단의 에어 공급 / 배출 밸브를 우측
으로 돌려서 에어공급을 차단합니다 .
2
작업 준비를 합니다 .
1. 작업하기 수월한 위치까지 , 헤드를 손으로
이동시킵니다 .
2. 사각건을 헤드유닛의 밑에 깔아둡니다 .
3
정류판을 탈착합니다 .
십자 드라이버로 정류판의 고정나사 (2 개 ) 를
분리해서 정류판을 탈착해 주십시오 .
( 오퍼레이트 밸브 교환시에만 )
4
헤드 플레이트를 탈착합니다 .
육각렌치 (3) 로 헤드 플레이트이 고정볼트 (4 개 )
를 분리합니다 . 헤드 플레이트에는 배선 등이
달려 있으나 , 떼어낼 필요는 없습니다 .
( 블로우 밸브 교환시에만 )
5
커넥터를 분리합니다 .
교환대상 밸브의 커넥터를 빼 주십시오 .
6
밸브를 교환합니다 .
정밀 십자 드라이버로 , 교환 대상 밸브의 고정
나사 ( 각 2 개 ) 를 분리하고 , 밸브를 교환합니다 .
c
주의
새 밸브로 교환할 때에는 , 밸브 뒤쪽에 패킹이 달려 있으므로 ,
끼임이나 낙하에 주의해서 교환해 주십시오 .
7
분리한 부품류를 원상태로 되돌립니다 .
1. 커넥터 , 헤드 플레이트 , 정류판을 원상태로
장착해 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
8
밸브의 동작을 확인합니다 .
공급에어와 장비의 전원을 투입하고 , [ 장치 ]-
「헤드」화면 또는「I/O」화면에서 각 밸브의 동작
을 확인해 주십시오 .
c
주의
청소용 블로우 밸브의 동작확인을 「I/O」 화면에서 실시할 경우
에는 , 모든 헤드로부터 노즐을 탈착한 상태에서 실시해 주십시
오.
HM 헤드 밸브의 교환
Step6
블로우 밸브 고정나사 (2군데)
청소용 블로우 밸브
고정나사 (2군데)
오퍼레이트 밸브
고정나사(2군데)
밸브 뒤쪽에 패킹 누락에 주의
57614-N2-00
HM 헤드 플레이트의 탈착
Step4
헤드 플레이트
고정볼트(4개)
57613-N2-00
HM 헤드 정류판의 분리
Step3
정류판
고정나사(2개)
57612-N2-00
