6-15 6 █ Y SM 20 듀얼 스 테이지 W2, W3 이외의 컨베이어 벨 트를 교환 경우 ( 싱글 레인 / 듀얼레 인 포함 ) 1 컨베이어 폭 을 작업하기 수월한 너비로 변경합 니다 . 1 . [ 컨베 이 어 폭 ] 버 튼을 누르 면 , 컨 베 이어 폭 변 경 대화창이 표시 됩 니 다 . 2. 「 변 경 후의 컨 베 이어 폭」 에 공구 ( 육각렌치 가 ) 가 들어갈 정 도의 수치 를 입…

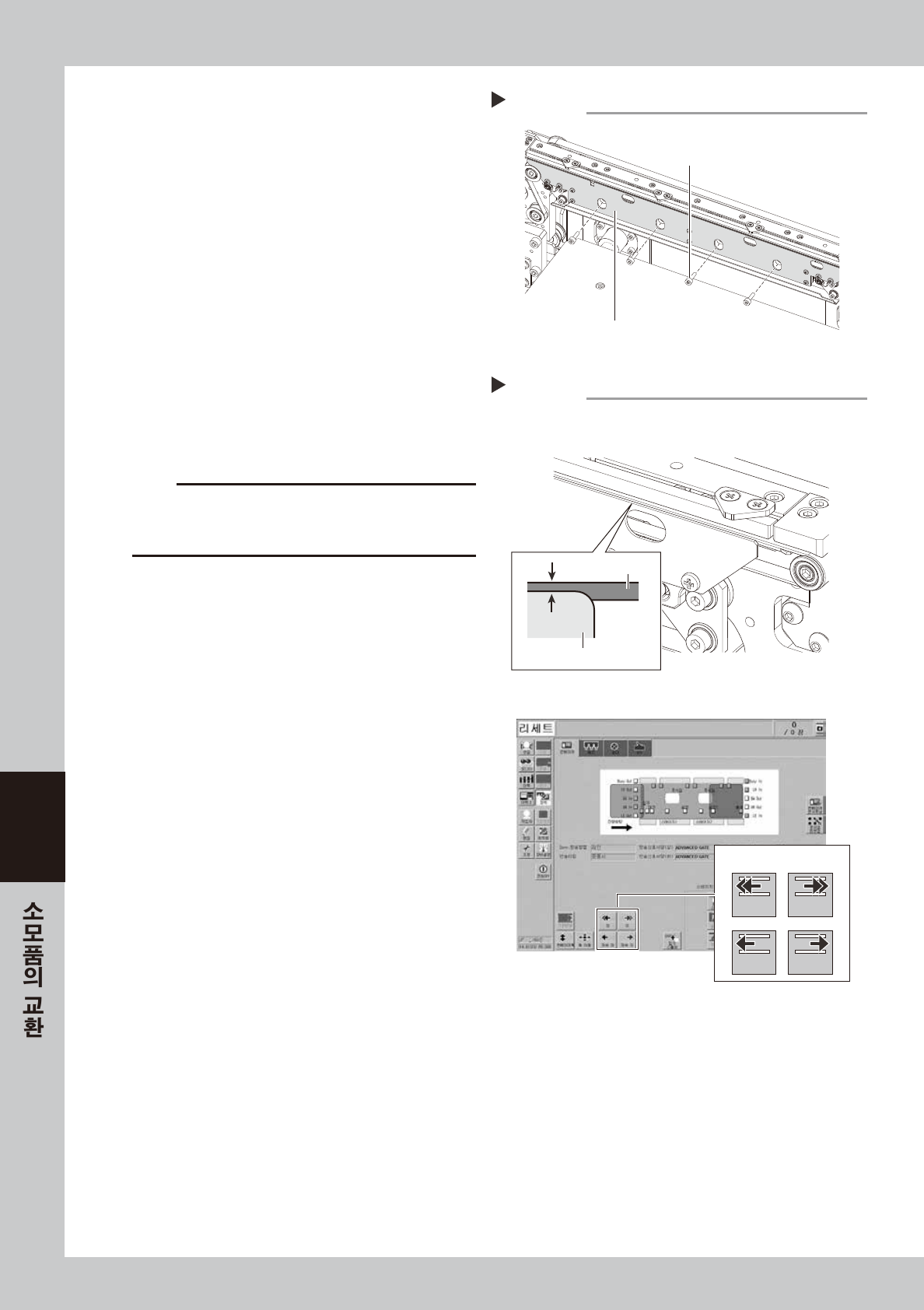

6-14
6
q
기판 클램프 보드를 장착합니다 .
1. 기판 클램프 보드를 원위치에 세팅하고 , 육각
렌치 (3) 로 기판 클램프 보드의 고정 볼트를
체결해 주십시오 .
2. 깔아둔 사각건을 정리합니다 .
w
벨트의 장착 상태를 확인합니다 .
1. 기판클램프 상면의 위치가 벨트 상면보다 약
0.5mm 낮은 위치에 있는지 확인해 주십시오 .
클램프 동작에 문제가 없는지도 확인합니다 .
2. 장비의 안전커버를 다고 , 비상정지를 해제합
니다. 대차 사양의 경우는 대차를 장착합니다.
3. [ 장치 ]-「컨베이어」탭 화면의 화살표 버튼
으로 벨트를 회전시켜서 동작상태를 확인하여
주십시오 .
4. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
가 느슨할 경우는 , 텐셔너 ( 풀리 브래킷 ) 의
위치를 다시 조정해 주십시오 .
c
주의
벨트의 상면과 기판 클램프 상면의 높이에 거의 차이가 없으면 ,
기판 반송에러가 발생할 가능성이 있습니다 .
그럴 경우에는 , 야마하 또는 대리점으로 연락해 주십시오 .
기판 클램프 보드의 장착
Step 11
기판 클램프 보드
기판 클램프 보드 고정볼트
57627-N2-00
벨트의 장착상태와 동작확인
Step 12
컨베이어 구동버튼
<컨베이어 동작확인>
좌
우
저속 좌 저속 우
<벨트의 장착상태 확인>
기판 클램프 보드
0.5 mm
벨트
58602-N2-00
6-15
6
█

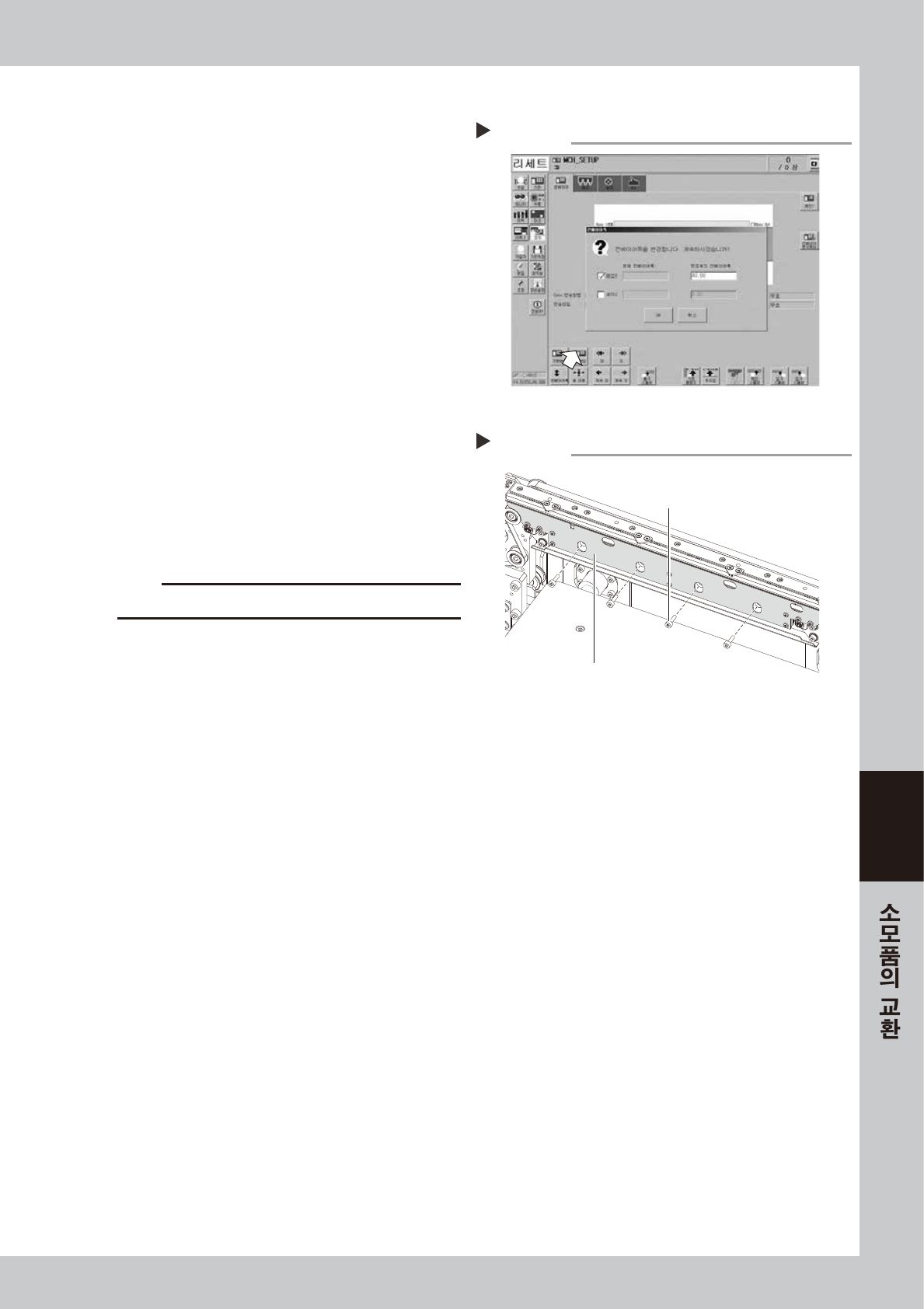

YSM20 듀얼 스테이지 W2, W3 이외의 컨베이어 벨트를 교환 경우 ( 싱글레인 / 듀얼레인 포함 )
1
컨베이어 폭을 작업하기 수월한 너비로
변경합니다 .
1. [ 컨베이어폭 ] 버튼을 누르면 , 컨베이어폭 변
경 대화창이 표시됩니다 .
2. 「변경후의 컨베이어 폭」에 공구 ( 육각렌치가 )
가 들어갈 정도의 수치를 입력하고 , [OK] 버
튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
e
2
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 대차를 사용하고 있을 경우는 , 탈착합니다 .
4. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
3
기판 클램프 보드를 탈착합니다 .
육각렌치 (3) 로 기판 클램프 보드 고정볼트 ( 우측
그림의 4 군데 ) 를 빼서 기판 클램프 보드를 떼어
내 주십시오 .
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
컨베이어 폭의 변경
Step 1
58601-N2-00
기판 클램프 보드의 탈착
Step 3
기판 클램프 보드
기판 클램프 보드 고정 볼트
57618-N2-00

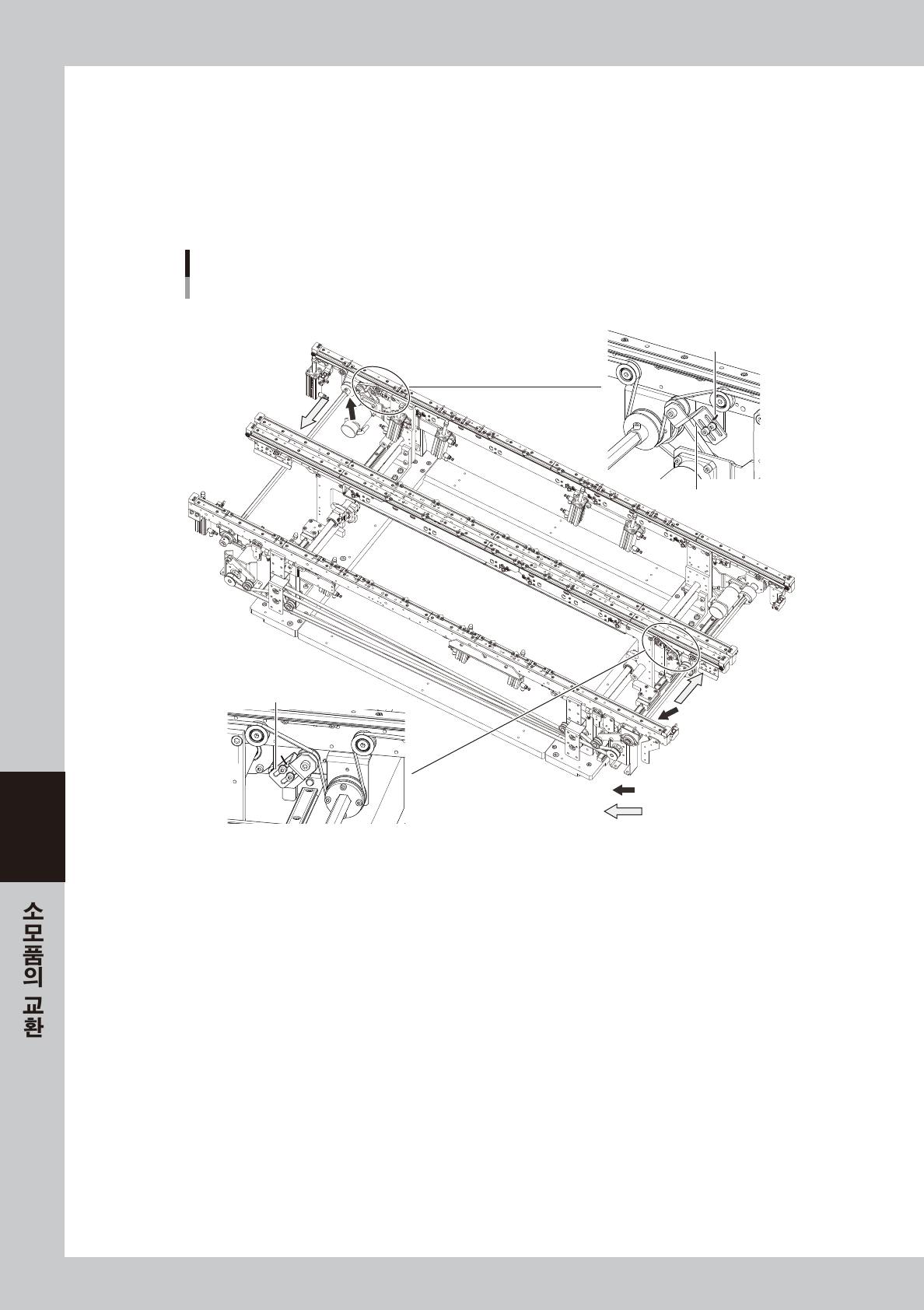

6-16
6
4
벨트를 느슨하게 합니다 .
1. 컨베이어 벨트를 느슨하게 하기 전에 현재의 풀리 브래킷 (YSM20W 싱글레인 사양의 경우는 풀리 )
의 위치를 유성펜으로 마킹합니다 .
2. 다음 그림을 참고해서 , 육각렌치 (3) 로 풀리 브래킷의 고정볼트 (2 군데 ) 를 풀어서 , 브래킷의
긴 구멍 끝까지 ( 푸는 방향 ) 이동시켜 주십시오 . YSM20W 싱글레인 사양의 경우에는 , 육각렌치 (5)
와 육각렌치 (4) 로 풀리의 고정나사를 풀어서 풀리를 이동시킵니다 .
컨베이어 벨트의 교환
듀얼 레인 (YSM20/YSM20W 공통)
이 브래킷을 푼다
이 브래킷을 푼다
브랫킷 위치를 마킹한다
： 풀리와 샤프트를 분리하는 장소
： 샤프트를 빼는 방향
