6-12 6 8 컨베이어로부터 벨트를 탈거합니다 . 샤프트와 구동용 풀리 의 틈새 로 부터 벨 트 를 탈거 해 주십시 오 . 9 벨 트 가 이드부와 풀 리를 청소합니 다 . 1 . 벨 트 가 이 드와 센서 부 등에 부 착된 벨 트의 마 모 가루는 버큠 A SSY( 옵션 ) 로 흡 인 해 주십 시오 . 2. 풀리 외 주면 에 벨 트의 마 무 가루가 부 착되 어 있 을 경 우에는 , 플라스틱 헤…
6-11
6
5
컨베이어의 U 축을 이동시킵니다 .
1. 안전커버를 닫고 , 비상정지를 해제합니다 .
대차 사양의 경우는 , 대차를 장착합니다 .
2. 「셋업」화면의 [ 실장위치 이동 ] 버튼을 눌러서
컨베이어를 실장위치로 이동시킵니다 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
4. 대차를 탈착하고 , 비상정지 버튼을 누릅니다 .
5. 우측 그림의 화살표 방향으로 U 축 벨트를
손으로 움직이면 , 컨베이어 벨트 전체가 이동
합니다 .
W2 는 안쪽 끝까지 , W3 은 앞쪽 끝까지 컨베
이어를 이동시켜 주십시오 .
6
샤프트의 고정볼트를 분리합니다 .
육각렌치 (3) 로 샤프트를 고정하고 있는 볼트를
분리합니다 .( 위치는 Step4 의 그림 참조 )
7
벨트 구동용 풀리로부터 샤프트를 당겨
서 뺍니다 .
W2 의 샤프트는 앞쪽 , W3 의 샤프트는 안쪽으로
좀 더 당겨서 구동용 풀리로부터 완전히 빼 주십
시오 .
n
요점
샤프트를 당겨서 뺄 때에는 구동용 풀리가 빠지기 쉬우므
로 , 풀리를 손으로 지탱한 상태에서 작업해 주십시오 .
구동용 풀리
샤프트
구동용 풀리로부터 샤프트 빼기
Step 7
57623-N2-00
샤프트 고정볼트의 분리
Step 6
샤프트
볼트
57622-N2-00
W2축
W3축
컨베이어 U축의 이동
Step 5
57621-N2-00
6-12
6
8
컨베이어로부터 벨트를 탈거합니다 .
샤프트와 구동용 풀리의 틈새로부터 벨트를 탈거
해 주십시오 .
9
벨트 가이드부와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착된 벨트의 마
모 가루는 버큠 ASSY( 옵션 ) 로 흡인해 주십
시오 .
2. 풀리 외주면에 벨트의 마무가루가 부착되어 있
을 경우에는 , 플라스틱 헤라로 제거합니다 .
3. 벨트 가이드부에 마모가루가 들어가 있을 경우
에는 , 브러시 등으로 제거해 주십시오 .
c
주의
풀리나 가이드에 상처내지 않도록 , 헤라와 브러시를 주의해서
사용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제 (IPA 등 ) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가
튀지 않도록 주의해서 청소해 주십시오 .
0
컨베이어 벨트를 교환합니다 .
1. 새로운 컨베이어 벨트를 풀리에 임시로 걸어둡
니다 .
2. 구동 풀리에 샤프틀 끼웁니다 .
3. 고정볼트를 체결해서 샤프트를 고정합니다 .
4. 풀리 브래킷을 Step4 에서 마킹한 위치까지
이동시키고 고정볼트를 체결합니다 .
5. 벨트가 느슨하면 , 풀리 브래킷의 위치를 조절
해서 벨트 텐션을 걸어 주십시오 .
n
요점
본 장비의 컨베이어 벨트의 텐션 규격은 다음과 같습니다.
필요에 따라, 텐션 조절기를 사용해서 조정해 주십시오 .
• YSM20 듀얼 스테이지
W2, W3 축 :300~350Hz
c
주의
풀리 브래킷의 고정볼트의 체결 토르크는 다음과 같습니다 .
풀리 브래킷 고정볼트 :3.8N
•
m 입니다 .
풀리 고정볼트 :5.5N
•
m 입니다 .
심하게 조이지 않도록 주의해 주십시오 .
벨트 가이드부와 풀리의 청소
Step 9
플라스틱 헤라
벨트 가이드부
벨트의 마모가루 부착
브러시
풀리 외주면
벨트 가이드부
풀리 외주면
57625-N2-10
컨베이어 벨트의 탈거
Step 8
57624-N2-00
6-13
6
n
요점

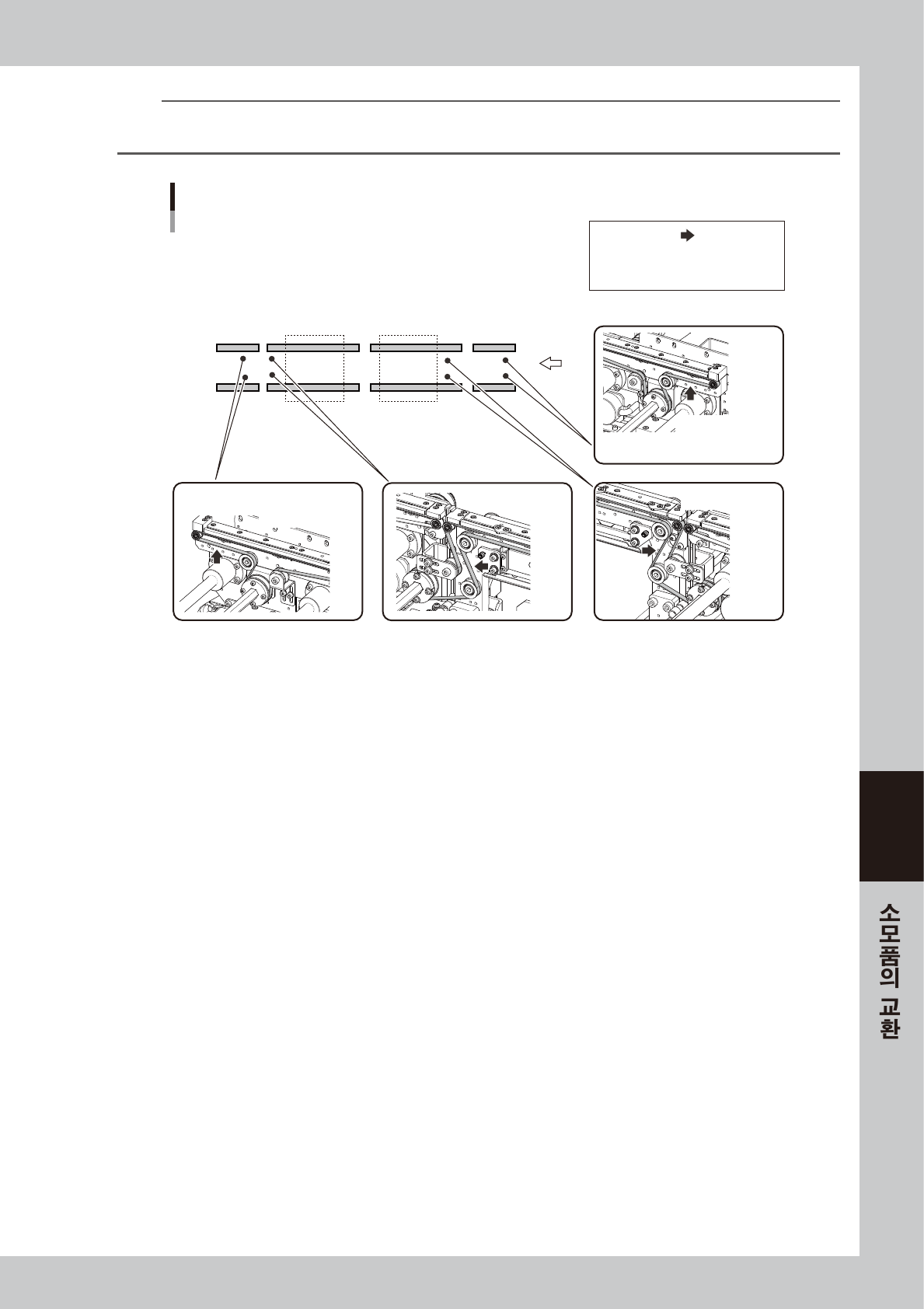

YSM20 듀얼 스테이지의 컨베이어 벨트의 텐션측정 장소 및 텐션규격은 다음과 같습니다.
필요에 따라 텐션 조절기를 사용해서 조정해 주십시오 .
컨베이어 벨트 : 텐션측정 장소와 텐션규격
YSM20
반송방향
<듀얼 스테이지 사양>
텐션측정 장소 ：
STD : 표준 컨베이어 텐션규격
EXT : 연장 컨베이어 텐션규격
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
STD : 490 - 540 Hz
STD : 490 - 540 Hz
STD : 425 - 475 Hz
EXT : 100 - 120 Hz
W1
W2W3
W4
57626-N2-00
