2-2
2

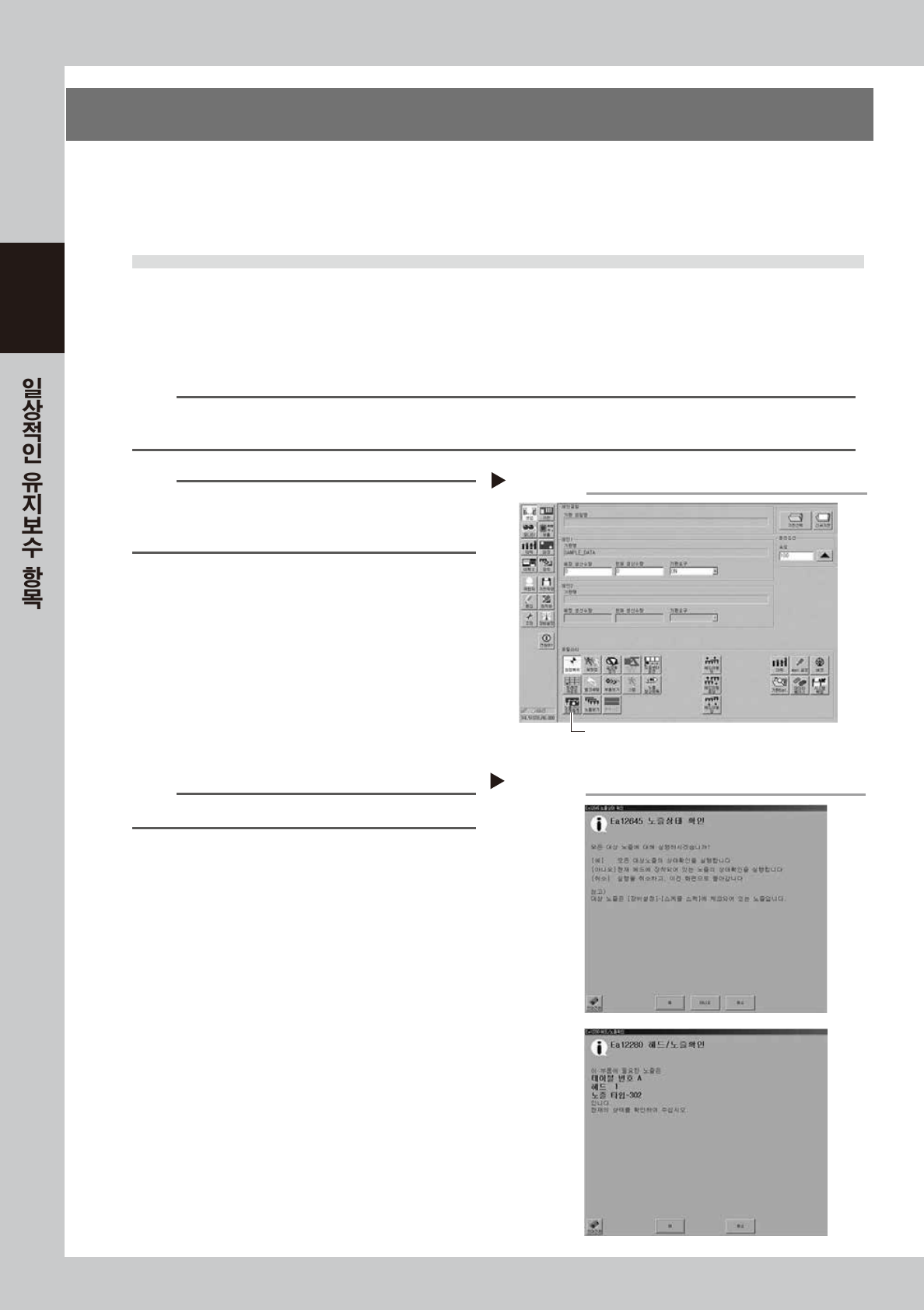

1. 노즐상태의 확인
노즐 선단에 솔더가 묻어 있거나 , 노즐구멍이 막혀 있으면 흡착에러와 인식에러가 발생하는 경우가 있습니다 .
또한 , 노즐의 탄성동작이 둔해지면 흡장착 에러의 원인이 됩니다 . 이러한 트러블을 막기 위해 , 각 노즐을 정기
적으로 점검하고 청소하여 주십시오 .
1.1 소프트웨어로 확인하기
■ 노즐오염의 확인방법 ([ 노즐선단오염 체크 ] 버튼을 사용 )
여기에서 설명하는「노즐오염」이란 , 노즐 선단에 솔더 등이 묻어서 빛이 나는 상태를 말하며 , 이로 인해 빛이 나는 부분
을 부품으로 잘못 인식해 버리는 원인이 됩니다 .「노즐선단 오염체크」는 , 부품이 없는 상태에서 노즐 선단을 카메라로 인
식함으로서 , 노즐의 오염 정도를 판단하는 기능입니다 .
n
요점
「노즐선단 오염체크」는 노즐 중심부근의 빛의 반사를 인식하는 기능이므로 , 해당 노즐은 301A, 302A, 311A 등 선단이 작은
노즐이 대상이 됩니다 .
n
요점
노즐 사양은 장비에 따라 다르므로 , 추가설정이 필요할 경
우가 있습니다. 상세한 설정에 관해서는 , 야마하로 문의해
주십시오 .
1
노즐을 교환합니다 .
노즐 스테이션이 없을 경우는 , 다음과 같이 수동
으로 노즐을 교환해 주십시오 .
1. 「셋업」화면의 [ 노즐보기 ] 버튼을 눌러서 ,
생산에 사용할 노즐을 확인합니다 .
e
2. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
3. 생산에 사용할 노즐을 헤드에 장착합니다 .
4. 커버를 닫고 , 비상정지 상태를 해제합니다 .
n
요점
노즐 스테이션이 있을 경우 , Step1은 생략합니다.
2
[ 노즐선단 오염체크 ] 버튼을 누릅니다 .
「셋업」화면의 [ 노즐선단 오염체크 ] 버튼을 눌러
주십시오 .
3
실행할 내용을 선택합니다 .
메시지 내용을 확인하고 , 다음의 해당 버튼을
선택해 주십시오 .
■
[ 예 ] 를 선택한 경우
자동 노즐체인지를 실행해서 모든 해당 노즐을
확인합니다 .
■
[ 아니오 ] 를 선택한 경우
현재 헤드에 장착되어 있는 노즐중에서 대상이
되는 노즐을 확인합니다 .
4
메시지를 확인합니다 .
노즐선단 오염체크를 실행하고 , 메시지를 확인해
서「NG」일 경우는 , 제 3 장「1.2 노즐의 청소」
를 참조해서 노즐을 청소해 주십시오 .
실행내용의 선택
Step 3
[아니오]의 경우
해당버튼 선택
58201-N2-00
[노즐선단 오염체크] 버튼을 누른다
Step 2
[노즐선단 오염체크] 버튼
58200-N2-10
2-3
2

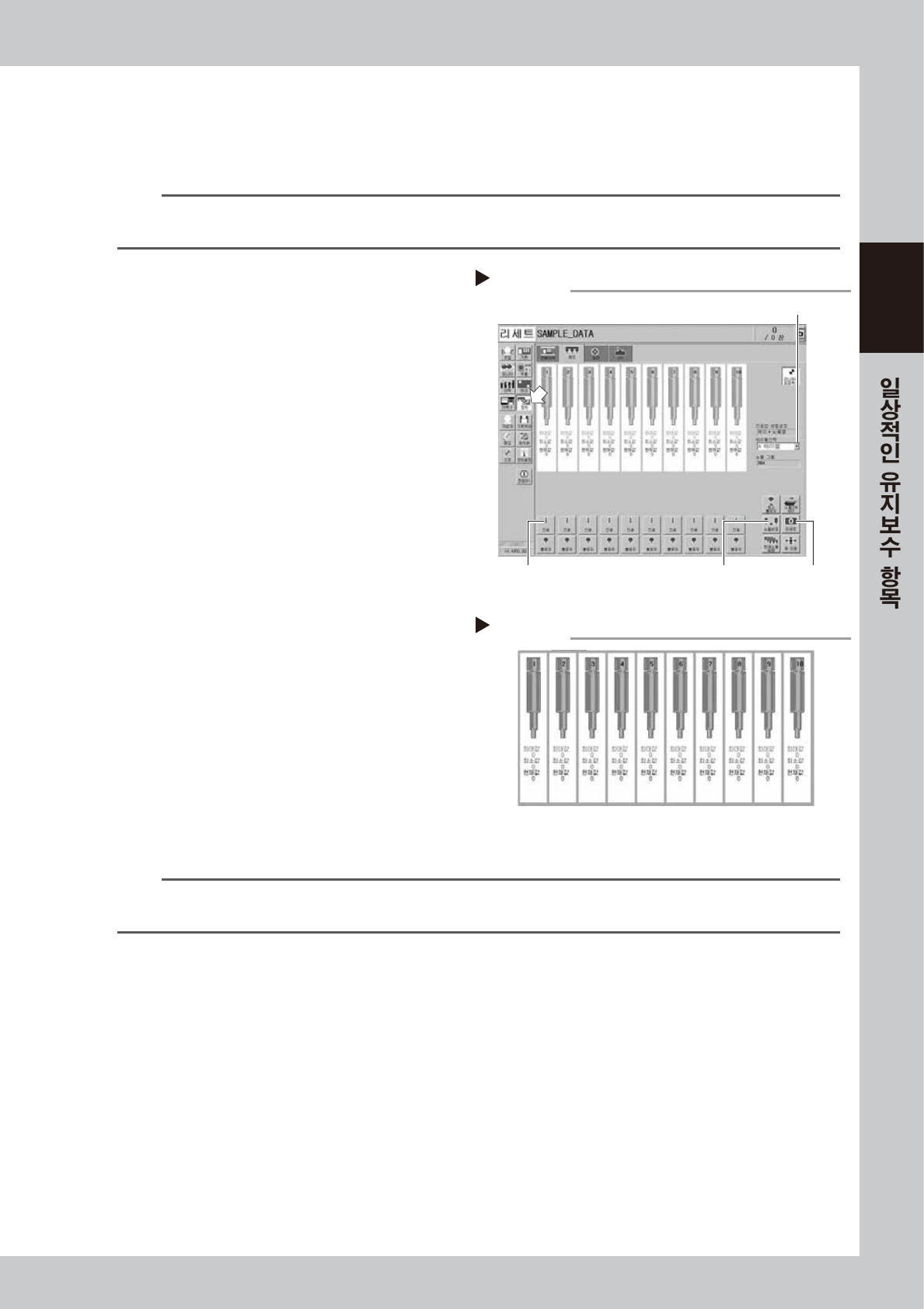

■ 노즐막힘의 확인방법 ([ 장치 ] -「헤드」탭 화면을 사용한다 )
여기에서 설명하는「노즐막힘」이란 노즐구멍에 솔더 등이 묻어서 , 부품이 없음에도 불구하고 부압이 상승해 버리는 상태
를 말합니다 . 그 결과 , 미실장 등의 원인이 될 가능성이 있습니다 . 노즐막힘의 확인을 아래의 순서대로 실행하여 주십시
오 . 다음과 같이 Type302A 노즐을 예로 들어서 노즐 막힘을 확인하는 방법에 대해서 설명합니다 .
n
요점
노즐 막힘의 판정 기준이 되는「노즐 해방시의 진공레벨」은 , 노즐의 타입에 따라 다릅니다. Type302A 이외의 노즐은 후술의
「1.1.1 노즐 해방시의 진공레벨」을 참조해 주십시오 .
1
노즐을 장착합니다 .
e
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 모든 헤드에 Type302A 노즐을
장착해 주십시오 .
노즐 스테이션이 있는 장비는 [ 노즐변경 ]
버튼을 눌러서 모든 헤드에 Type302A 노즐을
장착합니다 .
2. 테이블을 전환해서 , AB 양쪽 헤드 유닛에
노즐을 장착해 주십시오 .
2
수치를 리세트합니다 .
[ 장치 ]-「헤드」화면을 열고 , 화면우측 하단의
[ 리세트 ] 버튼을 눌러서 , 진공레벨의 수치를
리세트 시켜 주십시오 . 테이블을 전환해서 모든
테이블에서 실시합니다 .
3
부압을 발생시킵니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 진공 ]
버튼을 ON 하고 , 수치가 상승하면 5~10 초 후에
OFF 시켜 주십시오 . 테이블을 전환해서 모든 테
이블에서 실시합니다 .
4
수치를 확인합니다 .
헤드의 화면상에 빨간글자로 표시된「최대값」의
수치를 테이블을 전환해서 전부 확인해 주십시오 .
확인한 수치가 60~110 이면 정상범위 이내입니
다 . 만약 , 110 을 넘을 경우는 , 노즐 구멍이 더러
워져 있을 가능성이 있으므로 제 3 장「1.2 노즐의
청소」및「1.2.2 노즐 에어경로의 청소」를 참조해
서 노즐을 청소해 주십시오 .
n
요점
노즐을 청소한 후에 상기 Step1~4 를 실행해도 정상치가 되지 않을 경우는 , 스플라인 샤프트안이 더러워져 있을 가능성이 있습니
다. 제 3 장「5.1 스플라인 샤프트내부의 청소」를 참조해서 샤프트의 내부를 청소해 주십시오 .
부압확인
Step 4
58203-N2-00
부압발생
Step 1~3
[노즐변경] 버튼
테이블 선택
[리세트] 버튼 [진공]버튼
58202-N2-00
2-4
2
1.1.1 노즐 해방시의 진공레벨
하기의 표에서 나타내는 수치는 , 진공압을 이용한 수치입니다.
에어원과 환경에 따라서 수치가 다소 달라지므로 , 유지 보수시의 참고값으로서 사용하여 주십시오 .
■
개방상태 규격치 일람
헤드 타입 노즐 개방상태 규격치 비고
HM 헤드
Typ e301A 150 ~190
표준 노즐
Typ e302A 60 ~110
Type311A 150~19 0
협인접 노즐Typ e312A 130~180
Typ e313A 40~80
Typ e303A/Type314A
*
40~80
표준
•
협인접 공통노즐Typ e304A/Type315A
*
30~60
Typ e307A/Type318A
*
30~60
노즐 없음 30~60
FM 헤드
Typ e301A 150 ~190
표준 노즐
Typ e302A 60 ~110
Type311A 150~19 0
협인접 노즐Typ e312A 130~180
Typ e313A 40~80
Typ e303A/Type314A
*
40~80
표준
•
협인접 공통노즐Typ e304A/Type315A
*
10~40
Typ e307A/Type318A
*
10~40
노즐 없음 10~40
n
요점
⁎표시 노즐은 다른 노즐에 비해 노즐 홀이 크기 때문에, ⁎표시 노즐이 상기의 규격치를 넘으면 , 헤드내의 에어 경로
( 스플라인 샤프트 등 ) 가 더러워져 있을 가능성이 높습니다 .
