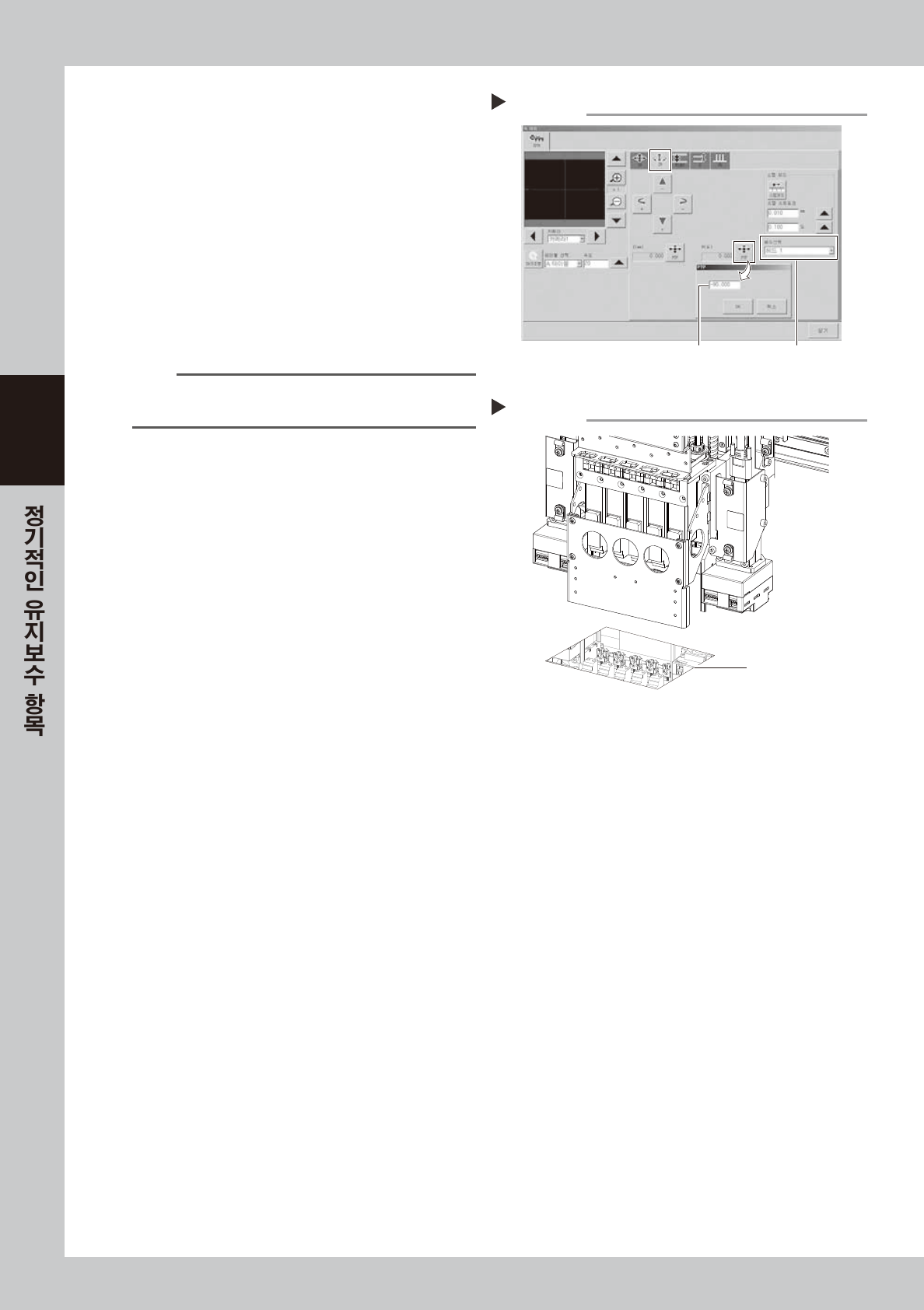

3-64
3
5
헤드의 방향을 -90 도로 변경합니다 .
1. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우는 , 대차를 장착합니
다.
2. Step3 과 같은 방법으로 모든 헤드의 방향을
-90 도로 변경합니다 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
4. 대차 사양의 경우는 , 대차를 탈착합니다 .
6
반대쪽 샤프트의 선단부를 청소합니다 .
Step4 에서 닦고 남은 반대쪽의 샤프트 선단부를
청소합니다 .
참고
청소하기 힘들 경우는, Z 축의 조인트 블록을 손가락으로 내려
서 청소합니다 .
7
청소상태를 확인합니다 .
손거울 등을 사용해서 샤프트의 선단부에 더러움
등이 남아 있지 않은지 확인해 주십시오 .
청소 상태의 확인
Step 7
<모든 헤드를 확인>
손거울
573B8-N2-00
헤드의 방향변경
Step 5
-90도를 입력 헤드를 선택
58323-N2-00

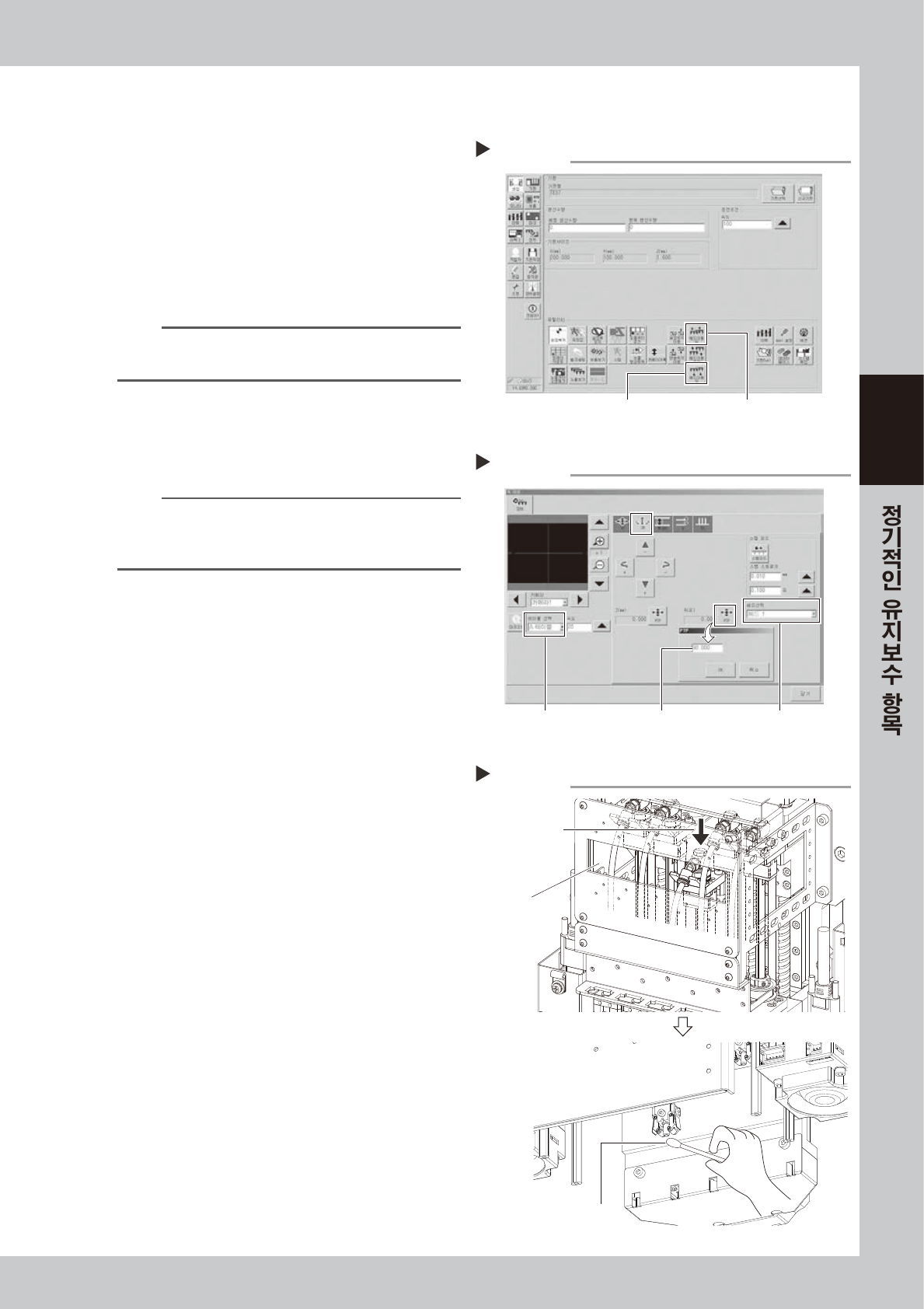

3-65
3
5.4.2 FM 헤드의 샤프트 선단부의 청소
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
2
헤드 유닛을 이동시킵니다 .
「셋업」화면의 [ 헤드이동 앞 ] 또는 [ 헤드이동 뒤 ]
버튼을 눌러서 헤드 유닛을 작업하기 수월한 위치
로 이동시켜 주십시오 .
참고
2빔의 경우, 앞쪽(A테이블)의 헤드유닛은 뒤쪽으로, 뒤쪽(B
테이블 ) 의 헤드유닛은 앞쪽으로 이동시키면 작업하기 수월합
니다 .
3
헤드의 방향을 90 도로 변경합니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 축이동 ] 버튼을
누르고「ZR」탭을 선택합니다 .
2. 「테이블 선택」으로 작업할 헤드유닛의 테이블
을 선택합니다 .
3. 「헤드선택」풀다운 메뉴에서「헤드 1」을 선택
합니다 .
4. 「R( 도 )」의 [PTP] 버튼을 눌러서 90 도를
입력하고 [OK] 버튼을 누릅니다 .
같은 식으로 No.2~5 의 헤드를 선택하고 ,
90 도를 입력해서 모든 헤드의 방향을 변경해
주십시오 .
e
5. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차 사양의 경우는 , 대차를 탈
착합니다 .
4
샤프트의 선단부를 청소합니다 .
1. 헤드유닛의 정면커버 창으로 부터 손가락을 넣
어서 청소할 Z 축의 조인트 블록을 내립니다 .
2. 면봉에 에탄올을 조금 적셔서 샤프트의 선단
부를 청소합니다 . 샤프트의 측면은 면봉이나
와이퍼의 선단을 얇게 꼬아서 닦아 주십시오 .
샤프트 선단부의 청소
Step 4
면봉
여기를 내린다
헤드 정면커버 창
573B9-N2-00
헤드의 방향변경
Step 3
90도를 입력 헤드를 선택테이블을 선택
58325-N2-00
헤드 유닛의 이동
Step 2
[헤드이동 앞] 버튼 [헤드이동 뒤] 버튼
58324-N2-00
3-66
3
5
헤드의 방향을 -90 도로 변경합니다 .
1. 장비의 안전 커버를 닫고 , 비상정지를 해제합
니다 . 대차 사양의 경우는 , 대차를 장착합니
다.
2. Step3 과 같은 방법으로 모든 헤드의 방향을
-90 도로 변경합니다 .
e
3. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
4. 대차 사양의 경우는 , 대차를 탈착합니다 .
6
반대쪽 샤프트의 선단부를 청소합니다 .
Step4 에서 닦고 남은 반대쪽의 샤프트 선단부를
청소합니다 .
참고
청소하기 힘들 경우는, Z 축의 조인트 블록을 손가락으로 내려
서 청소합니다 .
7
청소상태를 확인합니다 .
손거울 등을 사용해서 샤프트의 선단부에 더러움
등이 남아 있지 않은지 확인해 주십시오 .
청소상태의 확인
Step 7
비춰서 확인
573C0-N2-00
헤드의 방향변경
Step 5
-90도를 입력 헤드를 선택
58326-N2-00
