1. 노즐
장기간 노즐을 사용함으로 인해 , 노즐 선단이나 O 링이 마모되어 흡착에러의 원인이 됩니다 .
또한 , 노즐의 세정 , 급유를 실시한 후에도 탄성 동작이 원활하지 않을 경우는 , 스프링 등을 교환할 필요가 있습
니다 .

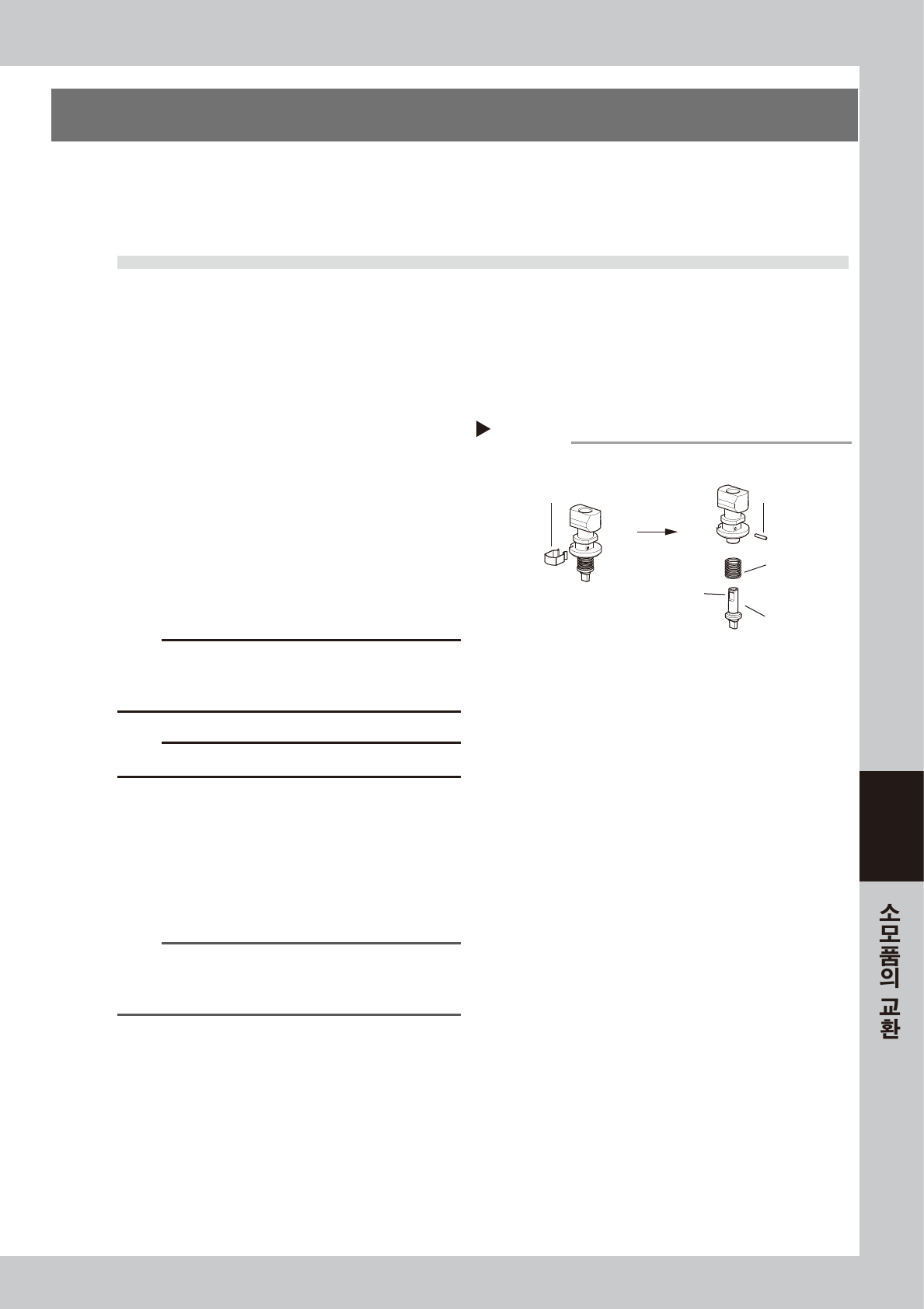

1.1 노즐 선단부와 스프링의 교환
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐의 선단부와 스프링을 교환합니다 .
1. 클립을 분리합니다 .
2. 노즐 핀을 뺍니다 .
3. 스프링 또는 노즐 선단부를 교환합니다 .
4. 노즐 선단부를 핀으로 고정합니다 .
선단부에는 홈이 있으므로 , 홈에 맞춰서 핀을
끼워 주십시오 .
5. 클립을 장착합니다 . 클립이 헐겁거나 , 변형되
어 있을 경우에는 교환합니다 .
c
주의
제1장 「2.1.3 전기종 공통」 을 참조해서 , 노즐 본체측에 기재
되어 있는 노즐 각인 ( 예 :301A, 303A) 과 선단부의 형번이 일
치한지 확인해 주십시오 .
c
주의
클립을 변형시키지 않도록 주의해 주십시오 .
3
노즐의 스프링부에 급유합니다 .
제3장「1.2.1 노즐 스프링부의 청소와 급유」를
참조해서 노즐 스프링부에 급유합니다 .
4
노즐을 원상태로 합니다 .
탈착한 헤드에 노즐을 되돌립니다 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
노즐 선단부와 스프링의 교환
Step 2
클립을 분리한다
핀을 뺀다
■ 선단부의 탈착
스프링
노즐 선단부
홈
57600-N2-00
6-2
6

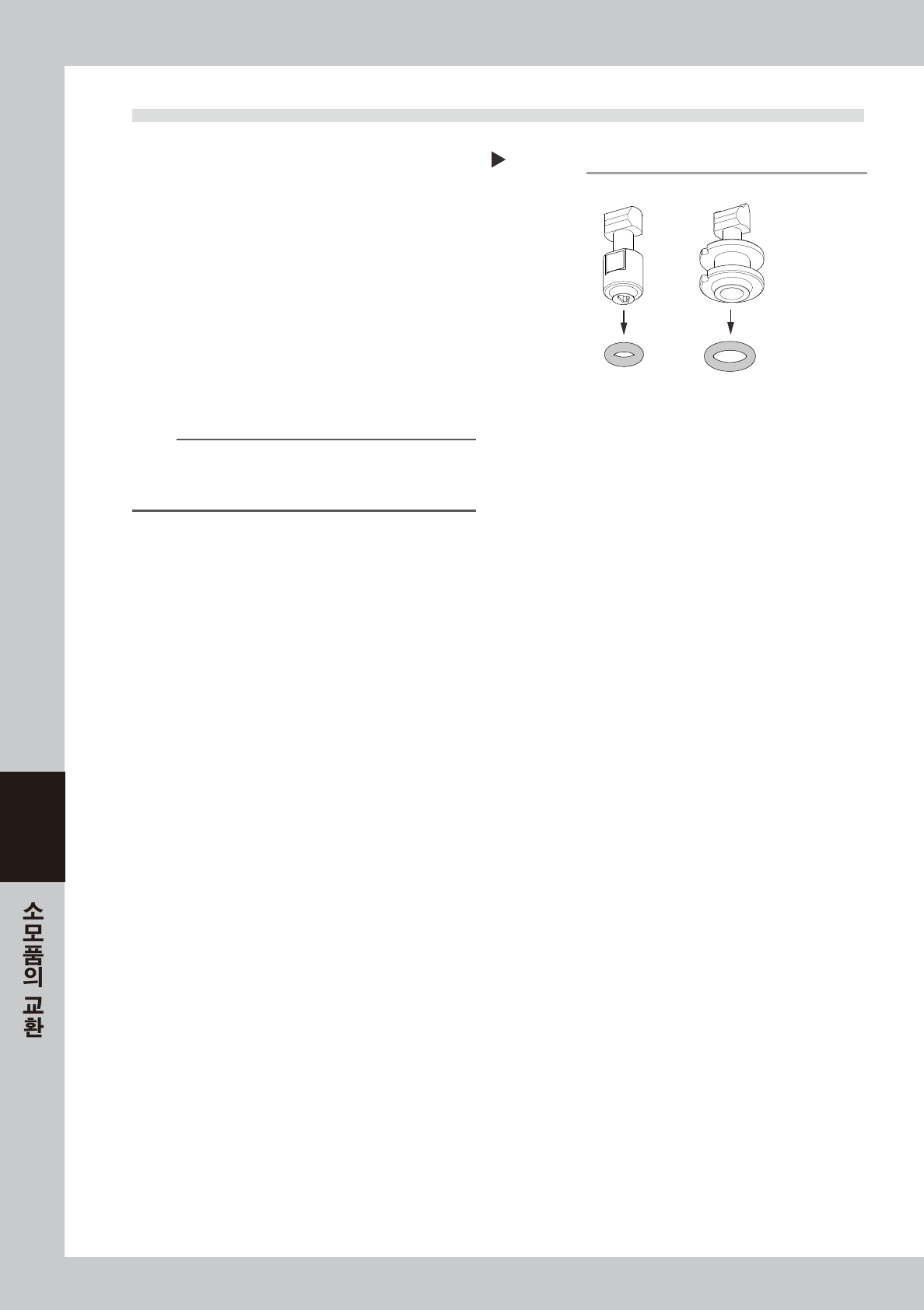

1.2 노즐 O 링의 교환
e
1
노즐을 분리합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐 O 링을 교환합니다 .
O 링이 잘 빠지지 않을 경우는 , 정밀 일자 드라이
버를 사용해서 빼고 , 새 O 링으로 교환해 주십시
오.
3
노즐을 원상태로 되돌립니다 .
탈착한 헤드에 노즐을 되돌려 주십시오 .
n
요점
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
노즐 스테이션( 옵션 ) 을 겸비하고 있을 경우는 , 수납위치에
올바르게 세팅해 주십시오 .
노즐 O링의 교환
Step 2
304A 노즐
■ O링의 분리
307A 노즐
57601-N2-00
