3.8 흡기 팬의 필터
흡기 팬의 필터는 , 본체의 정면 좌우 2 군데 , 배면 좌우 2 군데의 합계 4 군데에 장착되어 있습니다.
필터의 청소를 실시하지 않으면 , 필터가 막혀서 장비내부의 온도상승을 유발할 수 있으며 , 장비의 기능저하
및 수명단축의 원인이 될 수 있으므로 , 필터를 정기적으로 청소해 주십시오 .
또한 , YSM20 와 YSM20W 는 필터 및 탈착 방법이 다르므로 , 다음과 같이 각각 설명합니다.
3.8.1 YSM20 의 필터 청소
1
장비의 전원을 차단합니다 .
1. 대차사양의 경우는 대차를 탈착해 주십시오 .
2. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2
필터 커버를 탈착합니다 .
1. 우측 그림과 같이 육각렌치 (3) 로 필터 커버의
고정볼트를 느슨하게 합니다 . 볼트를 분리할
필요는 없습니다 .
2. 필터 커버를 비스듬히 앞쪽으로 당겨서 뺍니
다.
3
필터를 청소합니다 .
1. 필터 커버로부터 필터를 당겨서 뺍니다 .
2. 필터의 양면을 청소기 또는 버큠 ASSY 등으로
먼지를 흡인해서 청소해 주십시오 .
c
주의
필터를 젖은 상태로 사용하면 , 먼지가 수분에 의해 뭉쳐서 막히
기 쉬워집니다 . 가능한한 물은 사용하지 마시고 , 청소기로 청소
해 주십시오 .
n
요점
더러움이 심하거나, 노화되어 있을 경우는 새로운 필터로 교환
해 주십시오 .
4
필터를 원상태로 장착합니다 .
분리했을 때와 반대순으로 필터와 커버를 원상태
로 장착해 주십시오 .

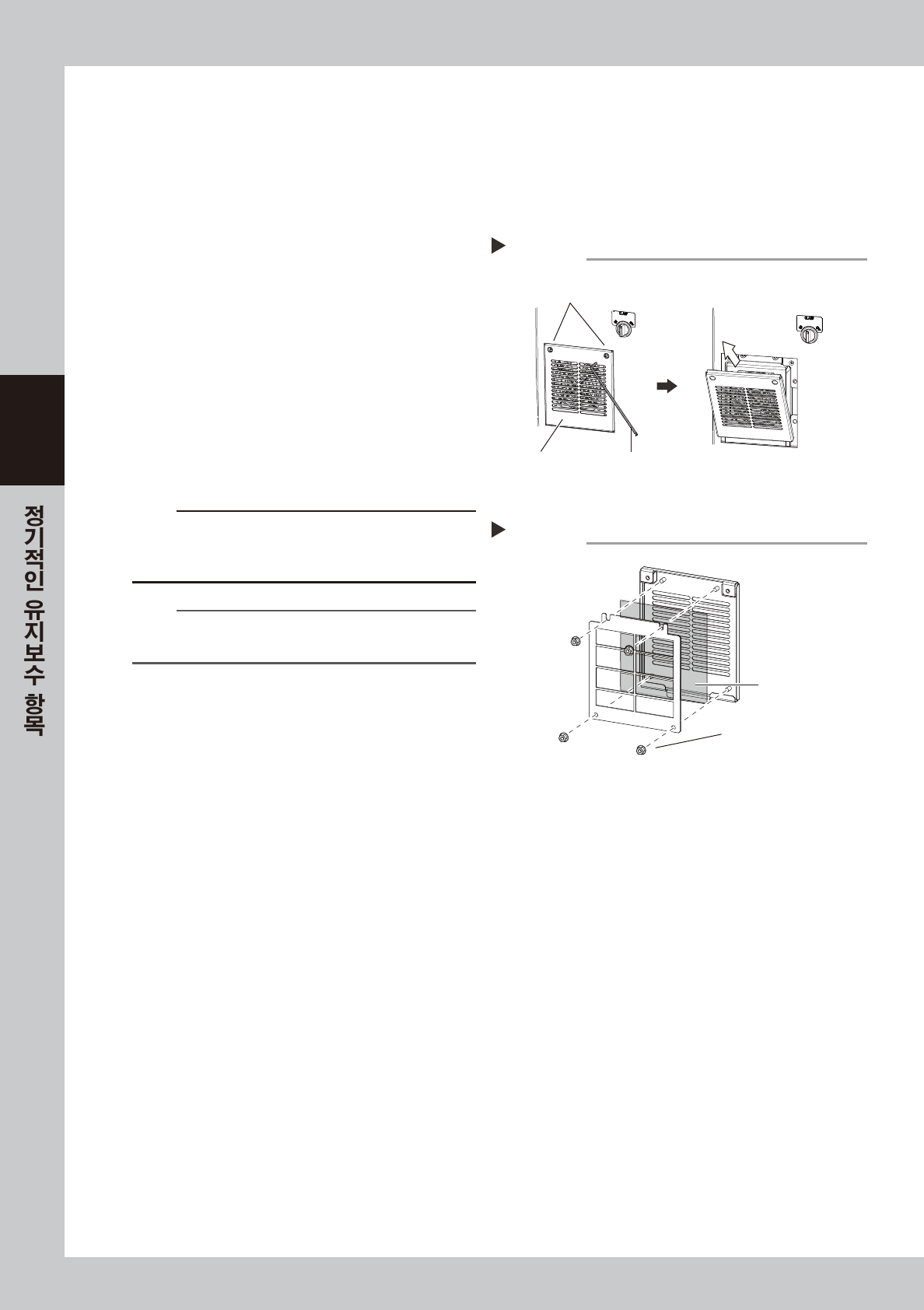

필터 커버의 탈착
Step 2
필터 커버
고정볼트
육각렌치 (3)
57335-N2-10
필터의 청소
Step 3
필터
57336-N2-00
3-32
3
3.8.2 YSM20W 의 필터 청소
1
장비의 전원을 차단합니다 .
1. 대차사양의 경우는 대차를 탈착해 주십시오 .
2. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2
필터 커버를 탈착합니다 .
1. 우측 그림과 같이 육각렌치 (3) 로 필터 커버의
고정볼트를 느슨하게 합니다 . 볼트를 분리할
필요는 없습니다 .
2. 필터 커버를 앞쪽으로 당겨서 위로 분리해
주십시오 .
3
필터를 청소합니다 .
1. 렌치(7mm)로 필터의 고정볼트를 분리합니다.
2. 필터는 2 장의 커버의 사이에 있습니다 . 필터
를 떼어내고 양면을 청소기 또는 버큠 ASSY
등으로 먼지를 흡인해서 청소해 주십시오 .
c
주의
필터를 젖은 상태로 사용하면 , 먼지가 수분에 의해 뭉쳐서 막히
기 쉬워집니다 . 가능한한 물은 사용하지 마시고 , 청소기로 청소
해 주십시오 .
n
요점
더러움이 심하거나, 노화되어 있을 경우는 새로운 필터로 교환
해 주십시오 .
4
필터를 원상태로 장착합니다 .
분리했을 때와 반대순으로 필터와 커버를 원상태
로 장착해 주십시오 .
필터의 청소
Step 3
필터
고정볼트
57369-N2-00
필터 커버의 탈착
Step 2
필터 커버
고정볼트
육각렌치 (3)
57368-N2-00
3-33
3
3.9 장비 배면의 필터 청소
청소할 필터는 장비 배면의 우측에 설치되어 있습니다. 다음과 같이 장비배면 필터의 청소를 실시해 주십시오 .
1
커버를 오픈합니다 .
십자 드라이버로 커버를 고정하고 있는 나사를
분리해 주십시오 .
・
YSM20(2 군데 )
・
YSM20W(4 군데 )
2
필터부를 분리합니다 .
필터 홀더에는 A 타입과 B 타입의 2 종류가 있습니
다.
A 타입
필터를 위로 들어 올려서 , 앞쪽으로 빼냅니다 .
옆에 다른 장비가 없을 경우는 , 옆으로 슬라이드
시켜서 뺄 수도 있습니다 .
B 타입
B 타입의 경우는 , 조금 위로 들어 올려서 좌측으
로 밀고 난 후 , 비스듬히 우측 앞쪽으로 빼냅니다 .
3
필터를 청소합니다 .
청소기 또는 버큠 ASSY 로 필터부에 부착되어
있는 먼지 등을 제거합니다 .
n
요점
더러움이 심하거나 , 필터 자체가 노화되어 있을 경우는,
새로운 필터로 교환할 필요가 있습니다.
4
필터를 원상태로 되돌립니다 .
분리했을 때와 반대 순서로 필터를 장착해 주십시
오.
5
커버를 원상태로 장착합니다 .

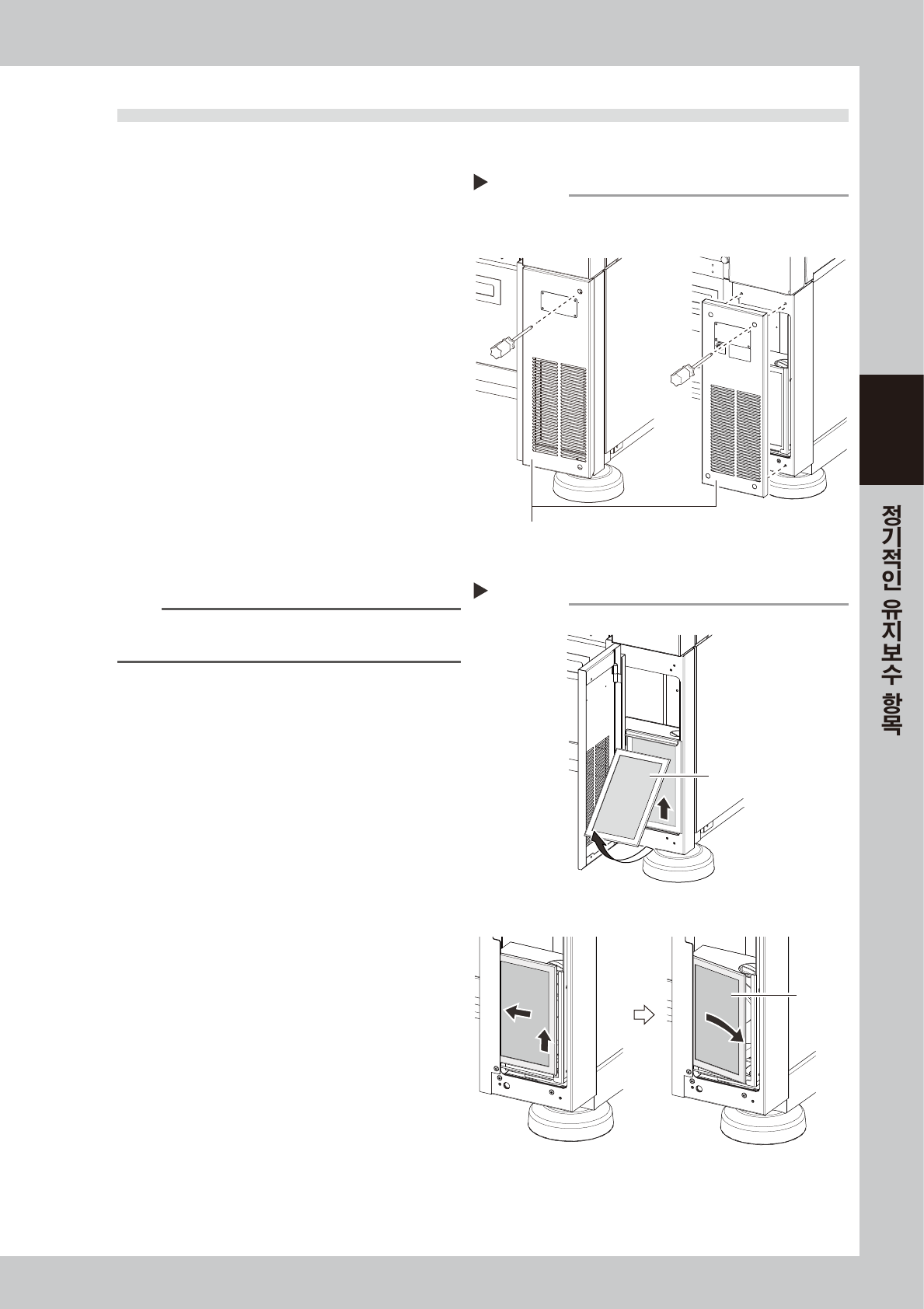

필터의 분리
Step 2
필터
<A타입>
필터
<B타입>
57362-N2-20
커버 열기
Step 1
커버(장비배면 우측하부)
<YSM20W><YSM20>
57361-N2-10
