5-9 5 2. 4.2 듀 얼레인 사양 PU축의 급유개소 YSM20 듀얼레인 사양의 예 PU축 볼스크류부 (레인2) PU축 볼스크류부 (레인1) 구리스 건 ： 손으로 도포 ： 575 0 9- N 2- 00 급유부위 구리스 종 류 급유개소 주기 작 업방법 레인 1 볼스 크류 NSL 2 3 개월 손으로 도 포 레인 2 볼스 크류 NSL 2 3 개월 손으로 도 포
5-8
5
2.4 PU 축
2.4.1 듀얼 스테이지 사양
PU축의 급유개소

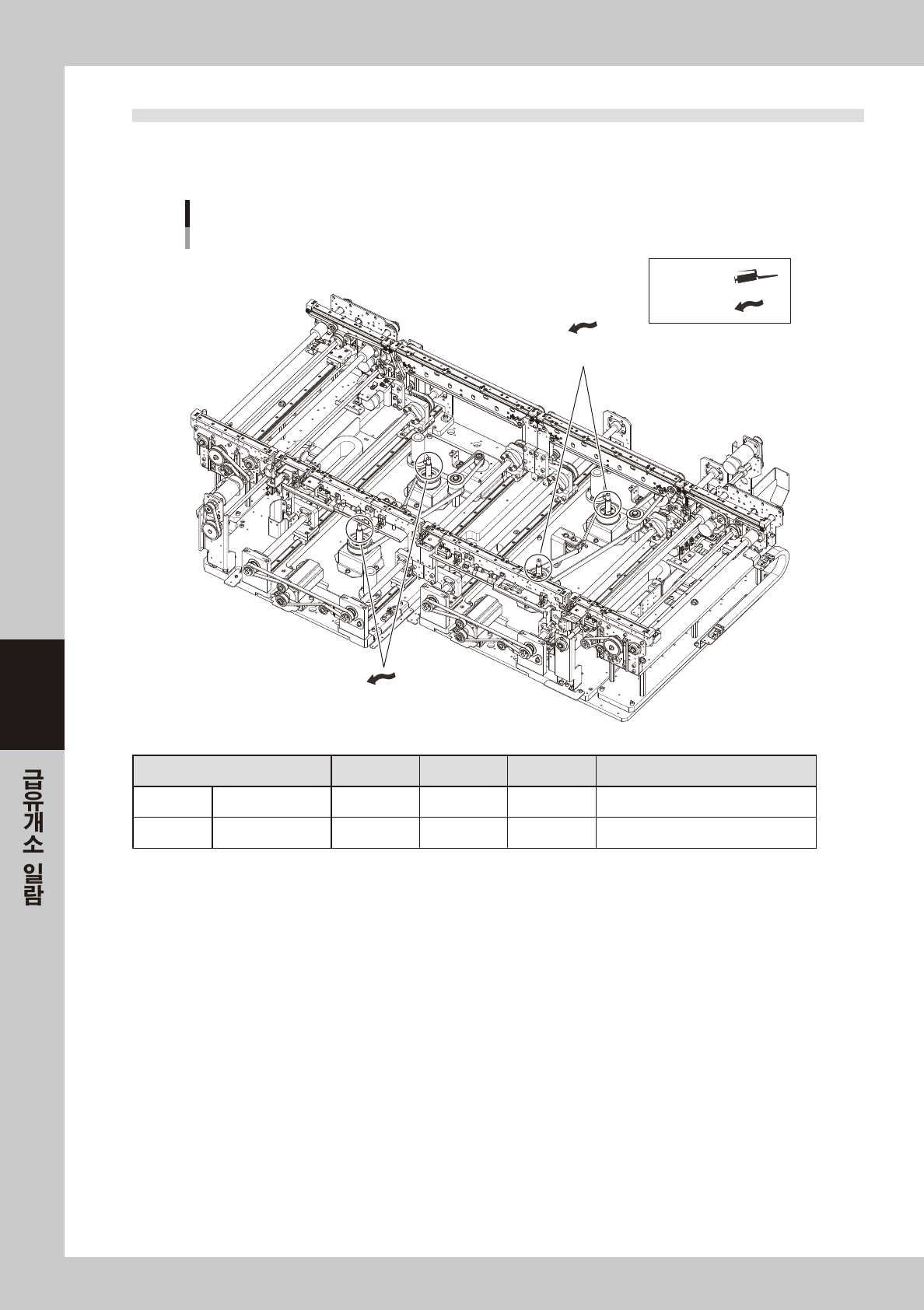

YSM20 듀얼 스테이지 사양
PU축 볼스크류부
(스테이지1)
PU축 볼스크류부
(스테이지2)
구리스 건 ：
손으로 도포 ：
57505-N2-10
급유부위 구리스 종류 급유개소 주기 작업방법
스테이지 1 볼스크류 NSL 2 3 개월 손으로 도포
스테이지 2 볼스크류 NSL 2 3 개월 손으로 도포
5-9
5
2.4.2 듀얼레인 사양
PU축의 급유개소

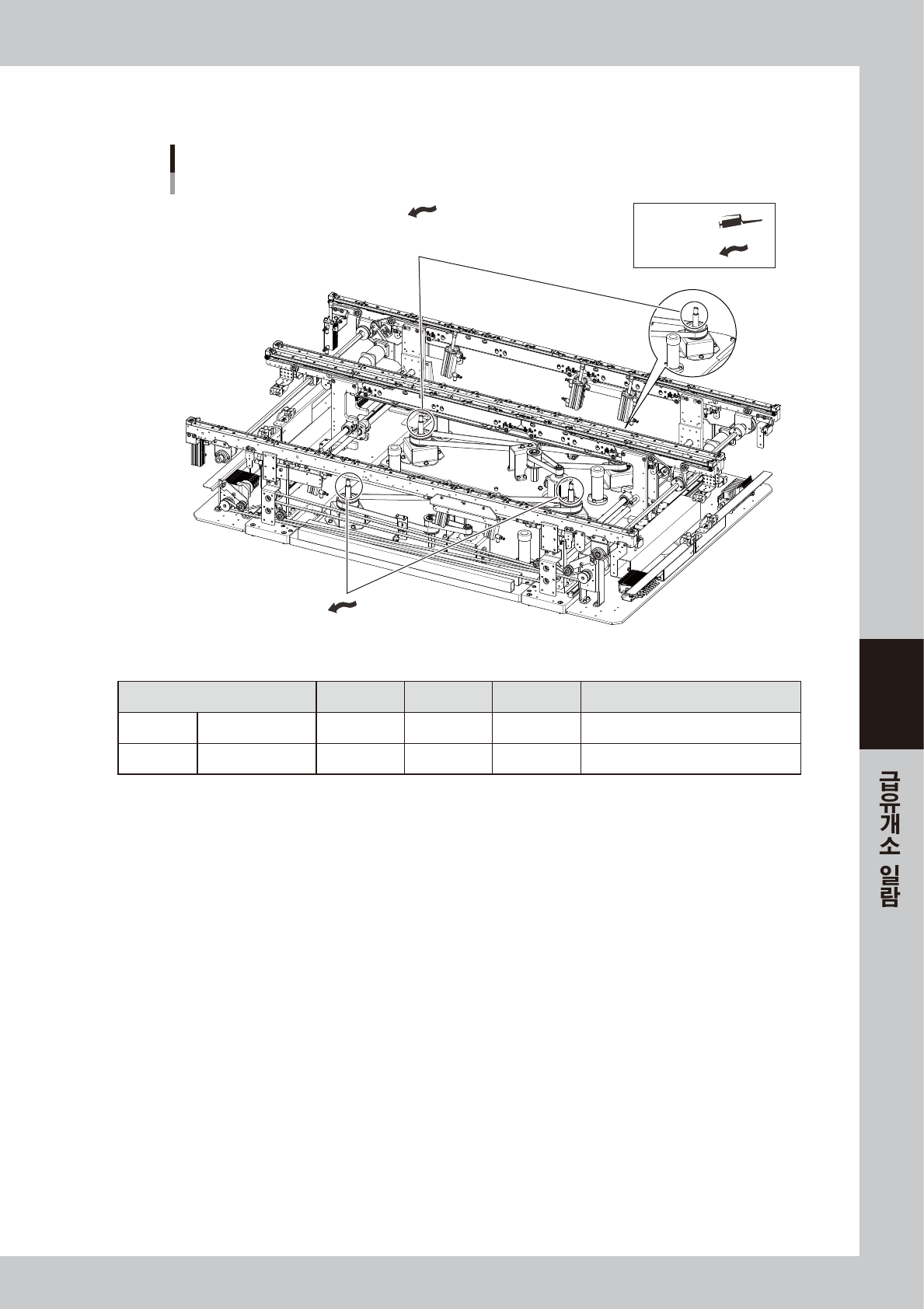

YSM20 듀얼레인 사양의 예
PU축 볼스크류부
(레인2)
PU축 볼스크류부
(레인1)
구리스 건 ：
손으로 도포 ：
57509-N2- 00
급유부위 구리스 종류 급유개소 주기 작업방법
레인 1 볼스크류 NSL 2 3 개월 손으로 도포
레인 2 볼스크류 NSL 2 3 개월 손으로 도포
5-10
5
2.4.3 싱글레인 사양
PU축의 급유개소

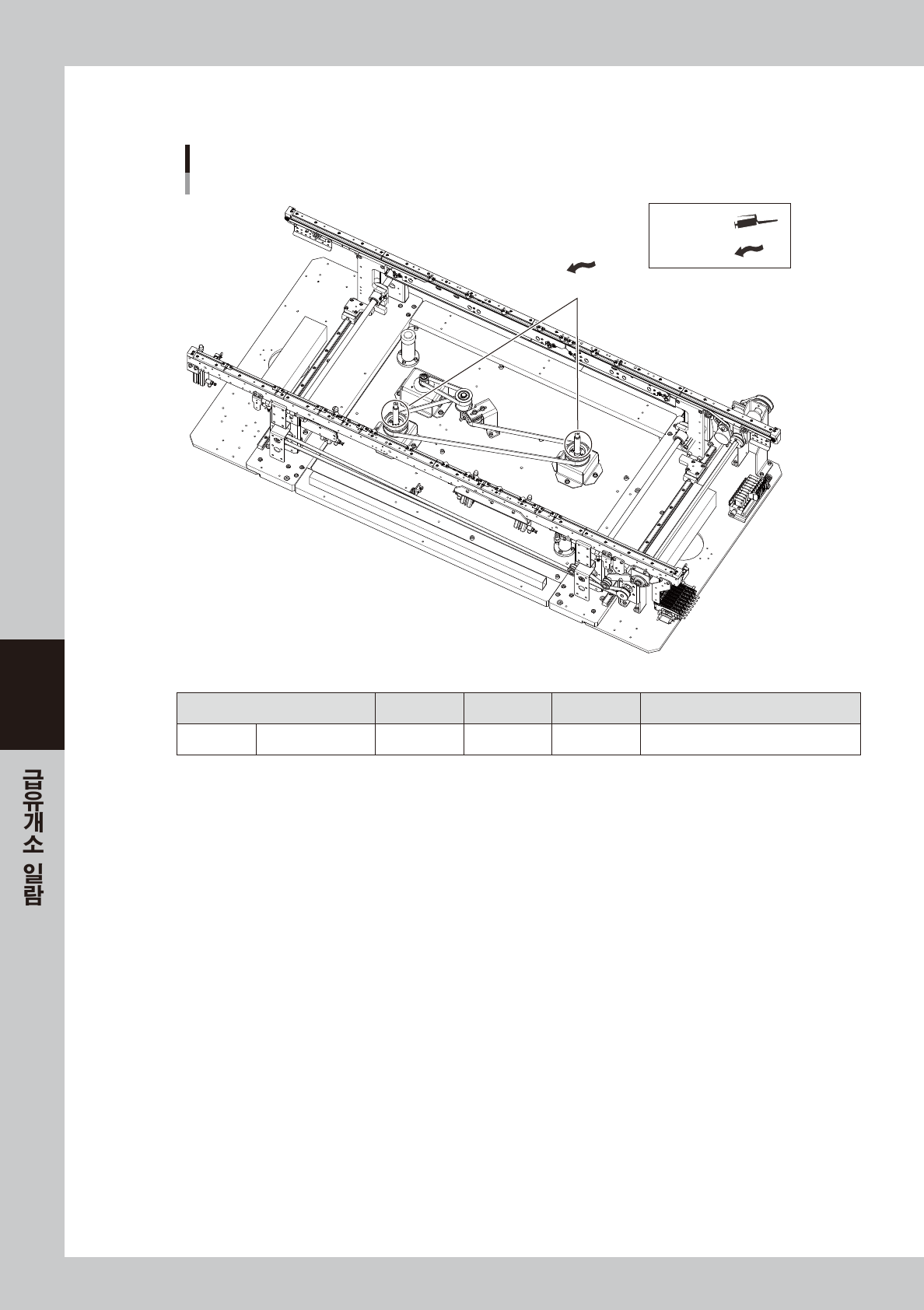

YSM20 싱글레인 사양의 예
PU축 볼스크류부
구리스 건 ：
손으로 도포 ：
57508-N2- 0 0
급유부위 구리스 종류 급유개소 주기 작업방법
PU 축 볼스크류 NSL 2 3 개월 손으로 도포
