3-22
3

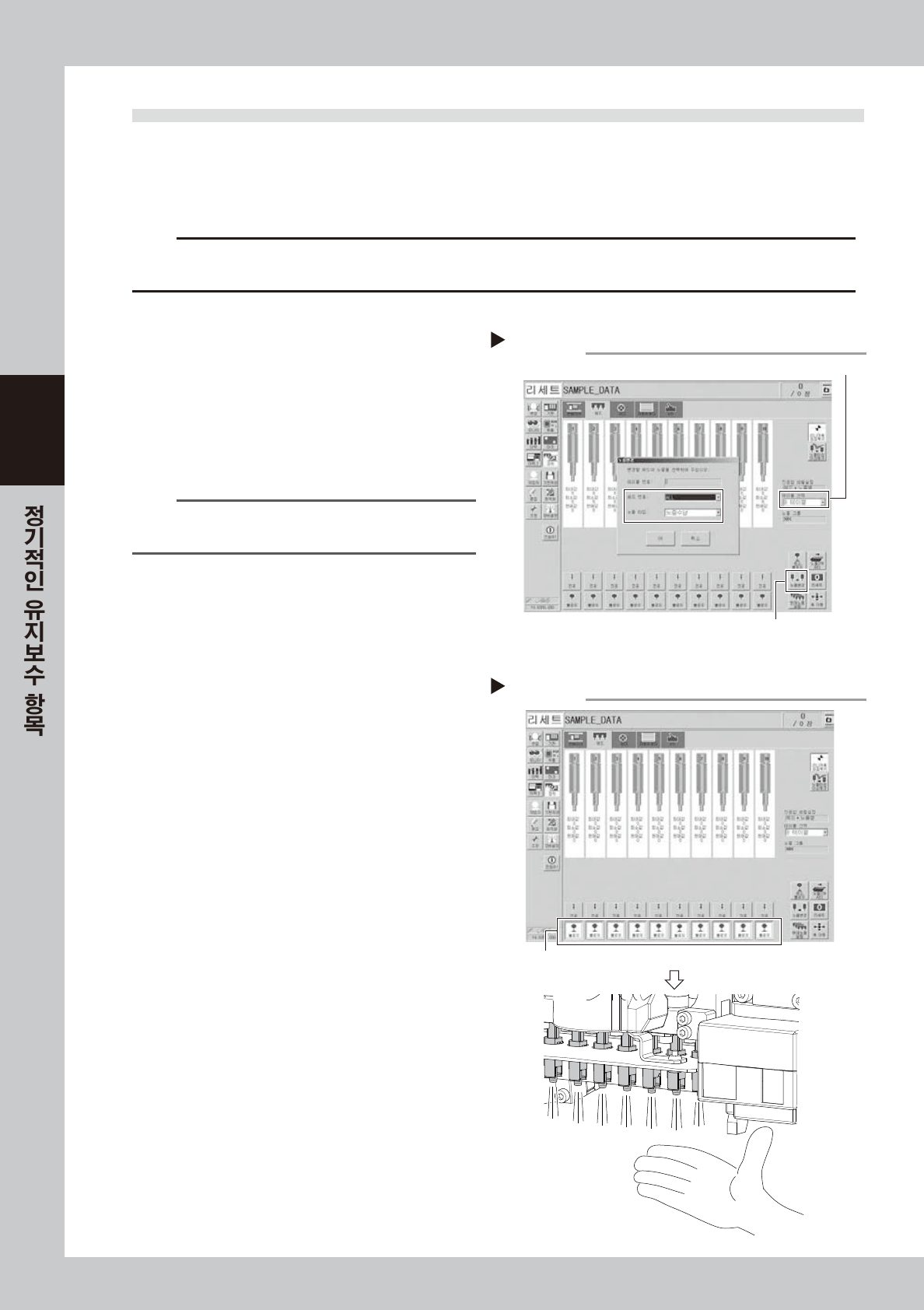

3.3 각 헤드의 블로우 밸브와 청소용 블로우 밸브의 확인
다음과 같이 헤드 유닛의 밸브의 동작을 확인합니다.
헤드 유닛의 밸브에는 각 헤드 개체로 블로우를 실행하는 블로우 밸브와, 샤프트 안을 청소하기 위해 강한 블로
우를 실행하는 청소용 블로우 밸브가 있습니다. 밸브에 동작불량이 보일 경우에는 , 밸브를 교환할 필요가 있습
니다. 제 6 장「3.1 HM 헤드의 밸브 교환」,「3.2 FM 헤드의 밸브 교환」을 참조해서 밸브를 교환해 주십시오 .
c
주의
청소용 블로우는 , 강한 에어를 배출합니다 . 청소 블로우를 실행할 때에는 , 반드시 장착되어 있는 노즐을 탈착하고 실행해 주십시오 .
노즐이 장착된 상태에서 청소 블로우를 실행하면 , 헤드로 부터 노즐이 빠져서 파손되거나 분실할 경우가 있습니다 .
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
3
각 헤드를 블로우합니다 .
[ 장치 ]-「헤드」 화면을 열고 , 모든 헤드의
[ 블로우 ] 버튼을 누릅니다 .
4
블로우 상태를 확인합니다 .
각 헤드의 밑에 손에 대어서 , 모든 헤드로 부터
에어가 균일하게 나오는 것을 확인합니다 .
다른 헤드에 비해 에어 배출이 약하거나 , 에어가
나오지 않을 경우에는 밸브의 교환이 필요합니다 .
제6장「3.1 HM 헤드의 밸브 교환」,「3.2 FM 헤
드의 밸브 교환」을 참조해서 밸브를 교환해 주십
시오 .
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58317-N2-00
블로우 동작확인
Step 3,4
각 헤드의 에어 배출을 확인
각 헤드의 [블로우]버튼을 누른다
58318-N2-00
3-23
3
5

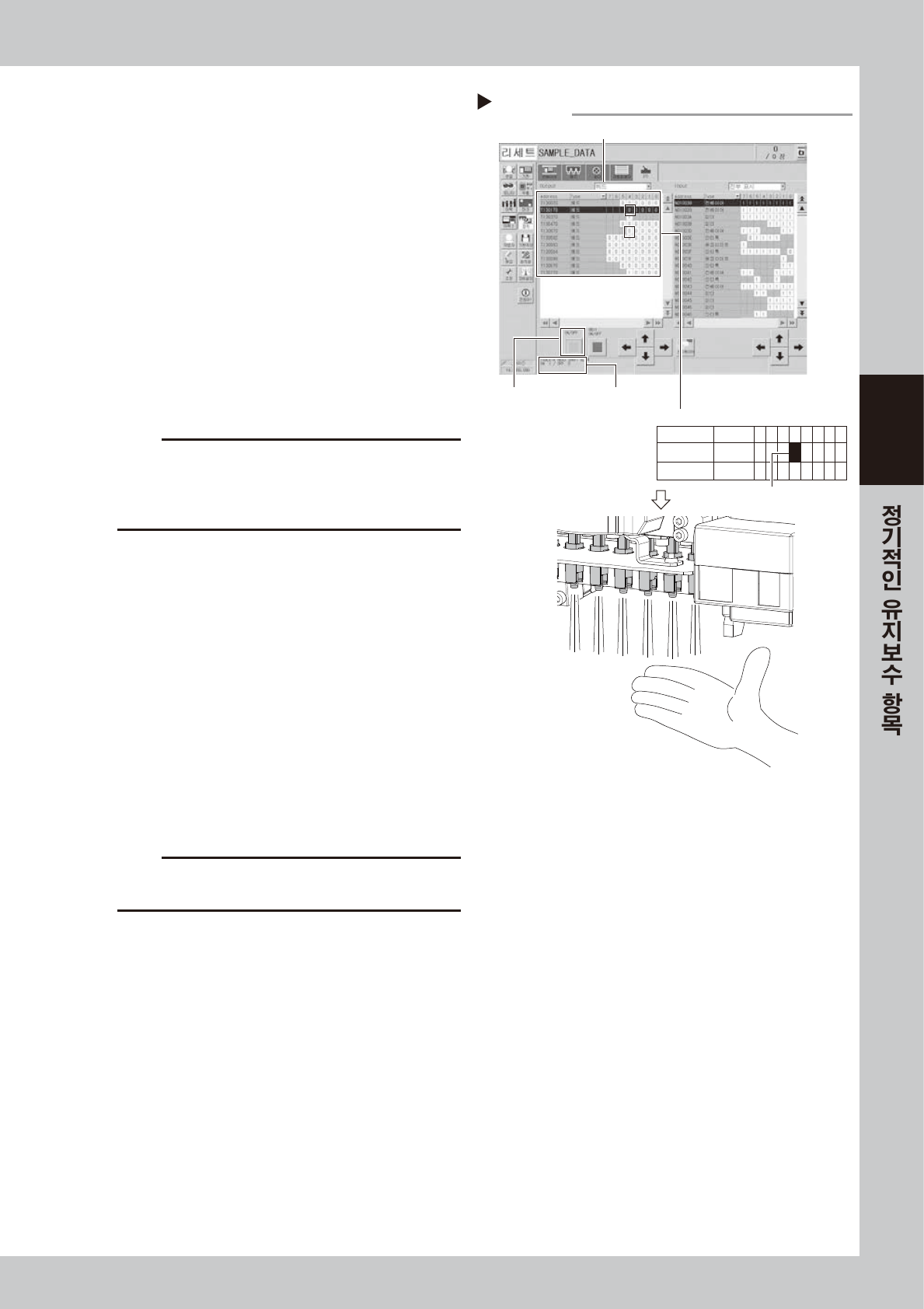

청소용 블로우 밸브를 동작시킵니다 .
1. [ 장치 ]-「I/O」화면을 표시합니다 .
2. 「Output」쪽의 드롭다운 리스트에서「헤드」
를 선택합니다 .
3. 청소용 블로우 밸브의 어드레스를 선택합니다 .
◼
청소용 블로우 밸브 어드레스
테이블 A:T13 0 1704
테이블 B:T1305704
어드레스를 선택하면 , 화면 좌측 아래에 선택
한 어드레스의 내용이 표시되므로 , 확인합니
다.
4. 해당하는 헤드 유닛의 노즐이 전부 탈착되어
있는 것을 재차 확인합니다 .
5. [ON/OFF] 버튼을 한 번 누르면 , 청소용 블로
우 밸브가 동작합니다. (어드레스 표시:0 →1)
c
주의
청소용 블로우 밸브를 동작시키기 전에 , 해당 헤드 유닛의 노즐이
전부 탈착되어 있는 것을 재확인 해 주십시오 .
노즐이 장착된 채 , 청소 블로우를 실행하면 헤드에서 노즐이
빠져서 파손되거나 분실할 경우가 있습니다 .
6
청소용 블로우 상태를 확인합니다 .
1. 각 헤드의 밑에 손을 대어서 , 모든 헤드에서
에어가 균일하게 나오는 것을 확인합니다 .
2. [ 장치 ]-「I/O」화면의 [ON/OFF] 버튼을
재차 누릅니다 . 어드레스 표시가 1 → 0 으로
되며 , 청소용 블로우 밸브가 닫힙니다 .
3. 헤드로 부터 배출되는 에어가 약해진 것을
확인합니다 .
청소용 블로우 밸브를 동작시켜도 , 헤드에서 나오
는 에어의 강도가 변하지 않을 경우에는 , 청소용
블로우 밸브의 교환이 필요합니다 .
제6장「3.1 HM 헤드의 밸브 교환」,「3.2 FM 헤
드의 밸브 교환」을 참조해서 밸브를 교환해 주십
시오 .
c
주의
청소용 블로우 에어가 얼굴에 맞닿을 경우가 있으므로 , 반드시
보호안경을 껴 주십시오 .
7
블로우 동작을 정지시킵니다 .
[ 장치 ]-「헤드」화면에서 , 모든 헤드의 [ 블로우 ]
버튼을 눌러서 블로우 동작을 정지시켜 주십시오 .
8
노즐을 원위치에 장착합니다 .
손으로 노즐을 탈착했을 경우에는 , 탈착한 헤드의
원위치에 되돌려 주십시오 .
블로우 동작확인
Step 5,6
각 헤드의 청소 블로우를 확인
[ON/OFF] 버튼
「Output」 쪽의 「헤드」 를 선택
어드레스를 선택
어드레스의 내용표시
예) T1301704
Address
T130170
T130570
Type
헤드
헤드
7 6 5
0
0
4
0
0
3
0
0
2
0
0
1
0
0
0
0
0
58319-N2-00
3-24
3

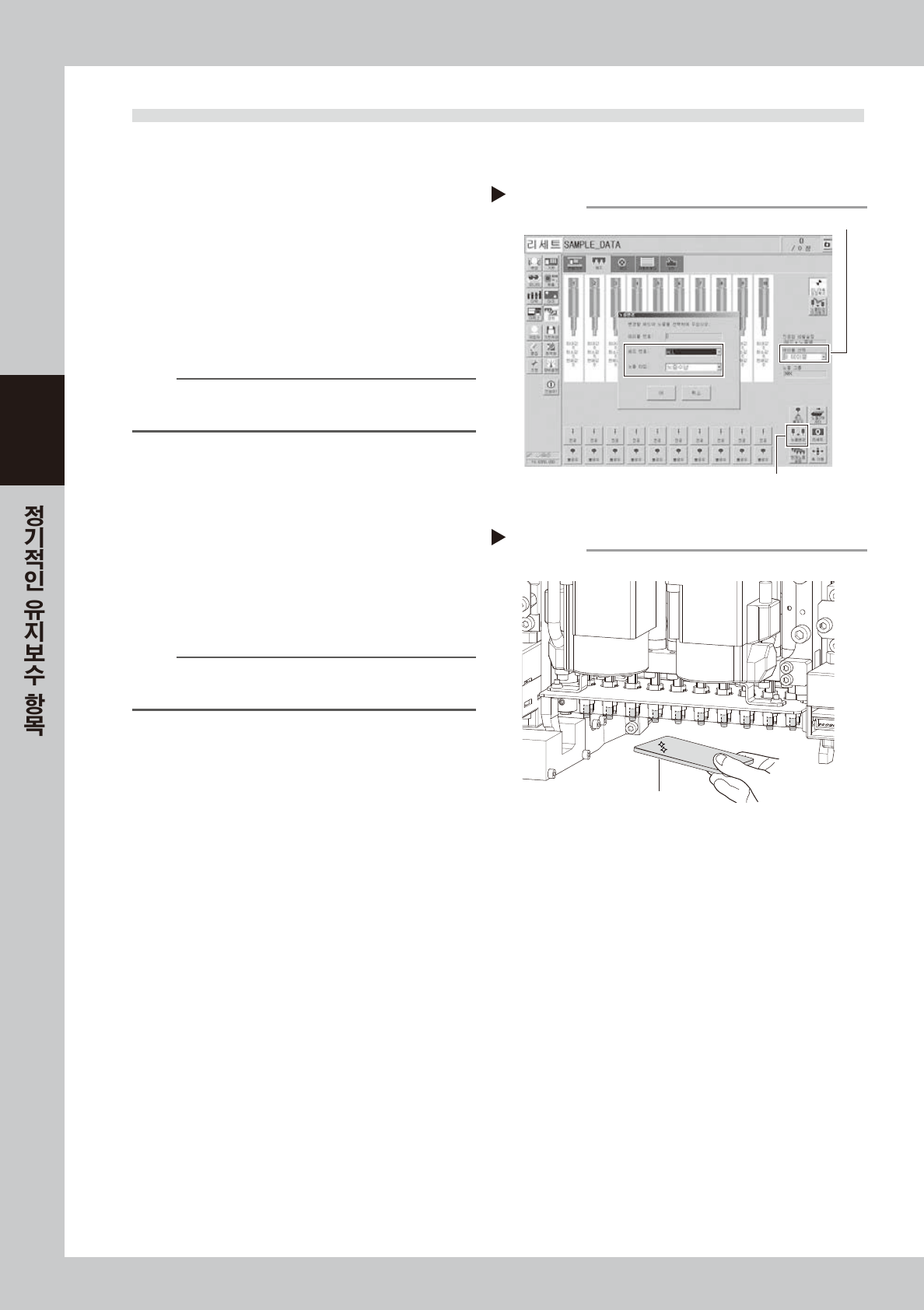

3.4 샤프트 선단부의 확인
샤프트의 선단부는 장기간 사용함으로 인해 더러워질 경우가 있으므로 , 정기적으로 선단부를 확인할 필요가
있습니다. 여기에서는 , HM 헤드 유닛을 예로 들어서 샤프트 선단부의 확인 방법에 대해서 설명합니다.
1
노즐을 노즐 스테이션에 수납합니다 .
1. [ 장치 ] 버튼을 눌러서 「헤드」탭을 선택합니다.
2. 테이블을 선택하고 , [ 노즐변경 ] 버튼을 누릅
니다 .
3. 「노즐변경」대화창에서 헤드번호는「ALL」,
노즐 타입은「노즐수납」을 선택합니다 .
4. [OK] 버튼을 누르면 모든 헤드의 노즐이 수납
됩니다 .
n
요점
노즐 스테이션을 겸비하고 있지 않을 경우는, 비상정지 버튼을
누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드 유닛을 이동시킵니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차 사양의 경우는 , 대차를 탈착합니다 .
3. 헤드를 작업하기 수월한 위치로 이동시킵니다 .
3
샤프트의 선단부를 확인합니다 .
손거울 등을 사용해서 샤프트의 선단부를 육안으
로 확인합니다 . 헤드 전부를 확인해 주십시오 .
참고
샤프트의 선단이 더러워져 있을 경우는 , 후술의「5.4 샤프트
선단부의 청소」를 참조해서 청소해 주십시오 .
샤프트 선단부의 확인
Step 3
<모든 헤드를 확인>
손거울
573A0-N2-00
노즐의 수납
Step 1
[노즐변경] 버튼
테이블 선택
58320-N2-00
