1.2.3 노즐 선단부의 청소
노즐선단의 다소의 더러움은 , 동봉되어 있는「노즐선단 클리닝 테이프」로 제거할 수가 있습니다.
초음파 세척기 ( 옵션) 가 있을 경우에는 , 초음파 세척기로 노즐을 세정한 후에 , 노즐선단 클리닝 테이프를 사용
하면 더욱 효과적입니다 .
다음과 같이, 초음파 세척기와 노즐선단 클리닝 테이프를 사용해서 노즐 선단부를 청소하는 방법에 대해서 설명
합니다 .
c
주의
클리닝 테이프는 , 폐사가 권장하는 클리닝 테이프 (TAPE, CLEANER:KGT-M8895-00X) 만 사용하십시오 .
다른 테이프는 점착 부분이 노즐에 부착되어서 실장 불량을 일으킬 우려가 있습니다 .
n
요점
클리닝 테이프의 사용 방법에 관한 상세한 내용은 , 테이프에 동봉되어 있는 설명서를 참조해 주십시오 .
e
1
노즐을 탈착합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 헤드로 부터 청소할 노즐을 탈착합니다 .
노즐 스테이션을 겸비하고 있을 경우는 ,
[ 노즐 STN 셔터 ] 버튼으로 노즐 스테이션의
셔터를 열어서 노즐을 탈착해 주십시오 .
2
노즐을 청소합니다 .
에어블로우 툴 ( 옵션 ) 로 노즐의 스프링부와 에어
경로내의 먼지 등을 제거합니다 .
3
초음파 세척기로 노즐을 세정합니다 .
1. 초음파 세척기내의 용기 ( 비커 등 ) 에 노즐을
넣습니다 .
2. 용기에 노즐이 충분히 잠길때 까지 에탄올을
넣습니다 .
3. 초음파 세척기에 물을 넣습니다 .
4. 초음파 세척을 10 분정도 실행합니다 .
n
요점
Type304A 노즐이나 Type307A 노즐 등을 초음파 세척기로
세정할 때에는 , O 링을 분리하고 노즐 자체만 세정해 주십시
오.
4
에어 블로우를 합니다 .
1. 초음파 세척기에서 노즐을 뺍니다 .
2. 노즐 전체를 에어 블로우해서 에탄올을 제거합
니다 . 노즐의 스프링부와 에어 경로는 중점적
으로 블로우 해 주십시오 .
에어 블로우
Step 2, 4
에어블로우 툴 (옵션)
■ 노즐 에어경로의 블로우
■ 노즐 스프링부의 블로우
57383-N2-00
초음파 세척기
Step 3
초음파 세척기
비커
물을 넣는다
에탄올을 넣는다
57384-N2-00
3-6
3
5
노즐 선단을 클리닝합니다 .
노즐선단 클리닝 테이프의 점착면에 노즐의 선단
을 수직으로 수차례 부착시켜서 더러움을 제거합
니다 .
c
주의
노즐을 테이프에 부착시킨 상태에서 , 노즐을 돌리거나 기울리면
테이프의 점착면이 노즐에 부착될 우려가 있습니다 .
6
노즐 스프링부에 급유합니다 .
전술의「1.2.1 노즐 스프링부의 청소와 급유」를
참조해서 노즐의 스프링부에 급유해 주십시오 .
7
노즐을 헤드에 되돌립니다 .
탈착한 노즐을 헤드의 원위치에 되돌려 주십시오 .
n
요점
노즐 스테이션에서 노즐을 탈착한 경우에는 , 노즐 스테이션의
수납위치에 되돌려 주십시오 .

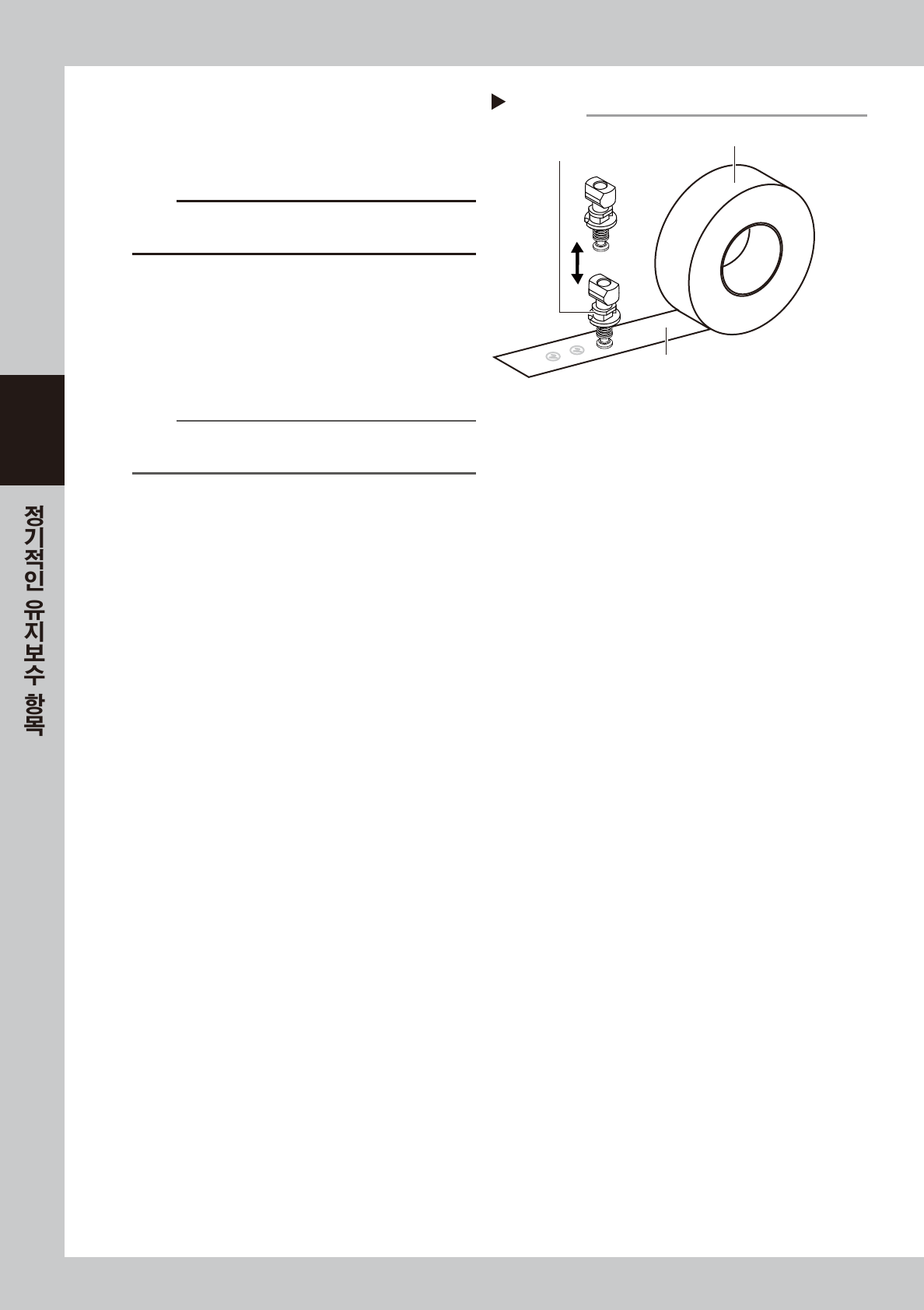

노즐선단 클리닝 테이프
Step 5
노즐선단 클리닝 테이프
점착면
노즐을 수직으로 부착시킨다
57385-N2-00
3-7
3
1.2.4 ANC 노즐 탈장착 툴에 대해서
노즐 스테이션( 옵션 / 이후 ANC) 을 겸비하고 있는 장비에는 , 유지보수를 위해 노즐 스테이션으로부터 노즐을
손으로 탈착할 수가 있습니다. 이 때「ANC 노즐 탈장착 툴」을 사용하면 , 최대 10 개의 노즐을 한꺼번에 탈장착
할 수가 있습니다.
노즐 미장착 상태 노즐 장착상태 (아래방향으로 사용)
ANC 노즐 탈장착 툴
툴 선단 보호 캡
ANC 노즐 탈장착 툴
30X, 31X계열 노즐
57373-N2-00
█
대상 노즐
사용가능 :30X 계열 노즐 (301A, 303A 노즐 등 ), 31X 계열 노즐 (311A, 312A 노즐 등 )
n
요점
ANC 노즐 탈장착 툴의 출하시에는 , 노즐 선단에「툴 선단 보호 캡」이 끼워져 있습니다.
툴의 선단을 보호하기 위해 , 사용시 이외에는 캡을 끼워 주십시오 .
