3-29
3
3.7 PU 축
PU( 푸쉬업 ) 축은, 기판 클램프시의 기판휨을 방지하는 역할과 탑재시 기판의 눌림을 방지하는 중요한 축입니다.
또한 , 부품 탑재시에 기판의 눌림에 의한 탑재 정밀도의 틀어짐을 방지하는 역할도 있으므로 , 정상적으로 기능
하도록 정기적인 점검과 청소를 할 필요가 있습니다.
c
주의
푸쉬업 축의 트러블이 발생한 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인 분해 청소는 보장해 드릴 수 없습니다 .
3.7.1 PU 축 볼스크류의 청소와 급유
e
1
작업 준비를 합니다 .
손목시계 , 자기 ID 카드 등 , 자력에 영향을 받는
물건은 전부 빼 둡니다 .
2
컨베이어를 최대폭으로 설정합니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ] 버
튼을 눌러서「컨베이어폭」화면을 표시합니다 .
2. 「변경후의 컨베이어폭」에 사양의 최대폭을
입력하고 [OK] 버튼을 눌러 주십시오 .
컨베이어가 지정된 폭으로 변경됩니다 .
n
요점
컨베이어폭의 최대폭은 장비의 사양에 따라 다릅니다 .
• YSM20 듀얼 스테이지 사양 :490mm
• YSM20 싱글레인 사양 :490mm
• YSM20W 싱글레인 사양 :742mm
듀얼레인 사양의 경우에는 , 급유대상 레인에 맞춰서 레인 1
또는 레인 2 의 최대폭을 입력합니다.
한쪽 레인의 최대폭은 다음과 같습니다.
• YSM20 듀얼레인 사양 :410mm
• YSM20W 듀얼레인 사양 :662mm
3
푸쉬업 유니트를 상승시킵니다 .
1. 구리스를 도포할 스테이지 또는 레인의 [ 푸쉬
업 ] 버튼을 눌러서「컨베이어 푸쉬업」화면을
표시합니다 .
2. 「두께」에「0.1mm」를 입력하고 [OK] 버튼을
눌러 주십시오 . 푸쉬업 플레이트가 상승합니
다.
e
4
오래된 구리스를 제거합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 .
2. 대차사양의 경우는 , 대차를 탈착합니다 .
3. 볼스크류 (2 군데 ) 의 오래된 구리스를 먼지가
나지 않는 와이퍼 등으로 깨끗하게 제거해 주
십시오 .

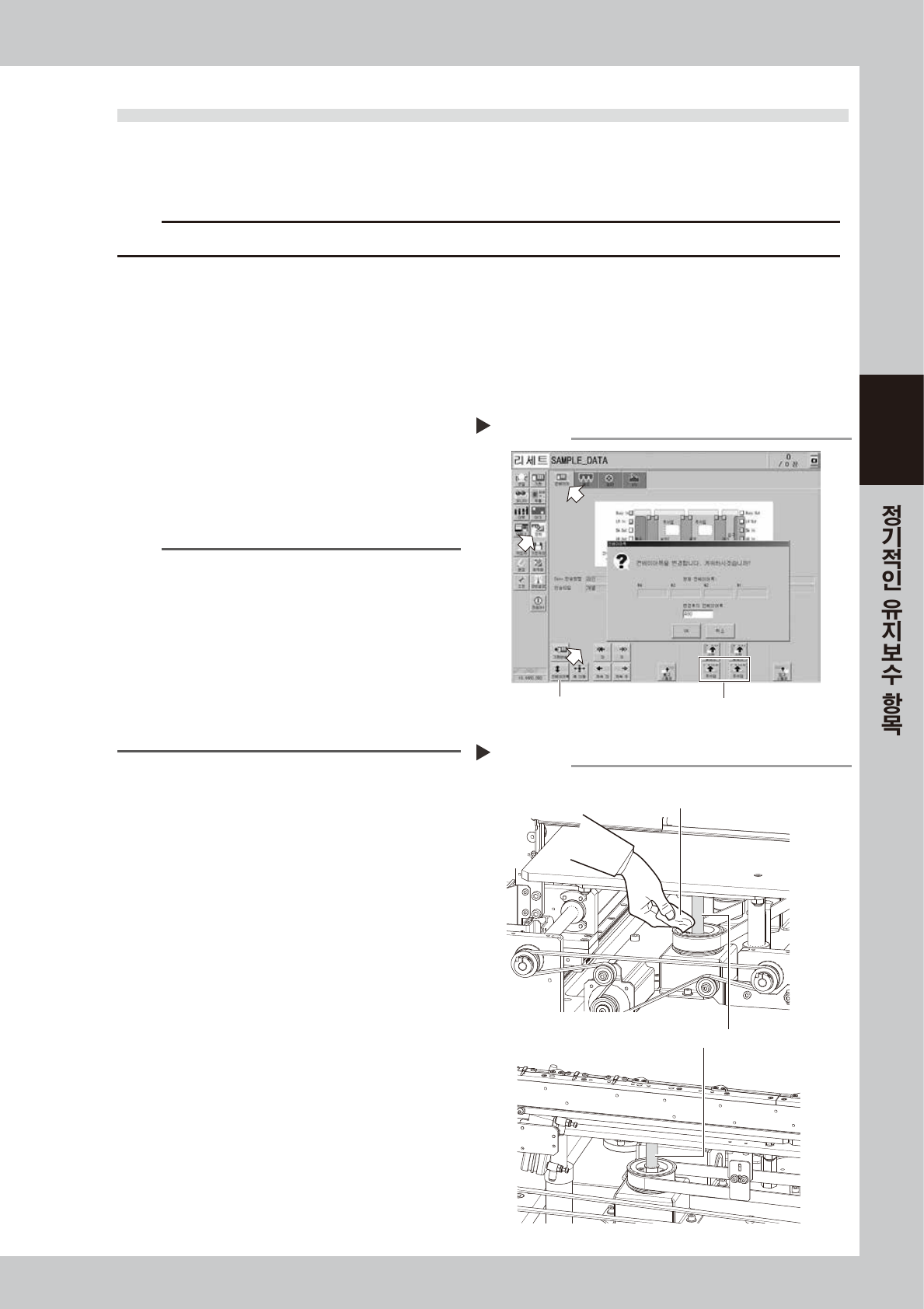

볼스크류의 청소
Step 4
와이퍼
볼스크류 2군데
듀얼 스테이지
듀얼 레인
57359-N2-00
컨베이어 폭의 입력
Step 2,3
32
58303-N2-00
3-30
3
5
새로운 구리스를 도포합니다 .
보호장갑을 낀 손에 새로운 구리스를 2cm 정도 묻
혀서 , 볼스크류의 리드에 골고루 문질러 바릅니
다.
6
구리스를 스며들게 합니다 .
1. 장비의 안전커버를 닫고 , 비상정지를 해제합
니다 .
2. [ 푸쉬업 ] 버튼을 누르면 , 푸쉬업 유닛이 하강
합니다 .
3. Step3 과 같은 식으로 푸쉬업 유닛을 상승시
킵니다 .
4. 푸쉬업 유닛을 수차례 상하로 동작시켜서 , 구
리스가 골고루 묻으면 , 푸쉬업 유닛을 상승시
킨 상태로 놔둡니다 .
e
7
여분의 구리스를 제거합니다 .
1. 비상정지 버튼을 누르고 , 장비의 안전커버를
오픈합니다 . 대차사양의 경우는 , 대차를 탈착
합니다 .
2. 볼스크류의 양단에 고여있는 여분의 구리스를
제거해 주십시오 .

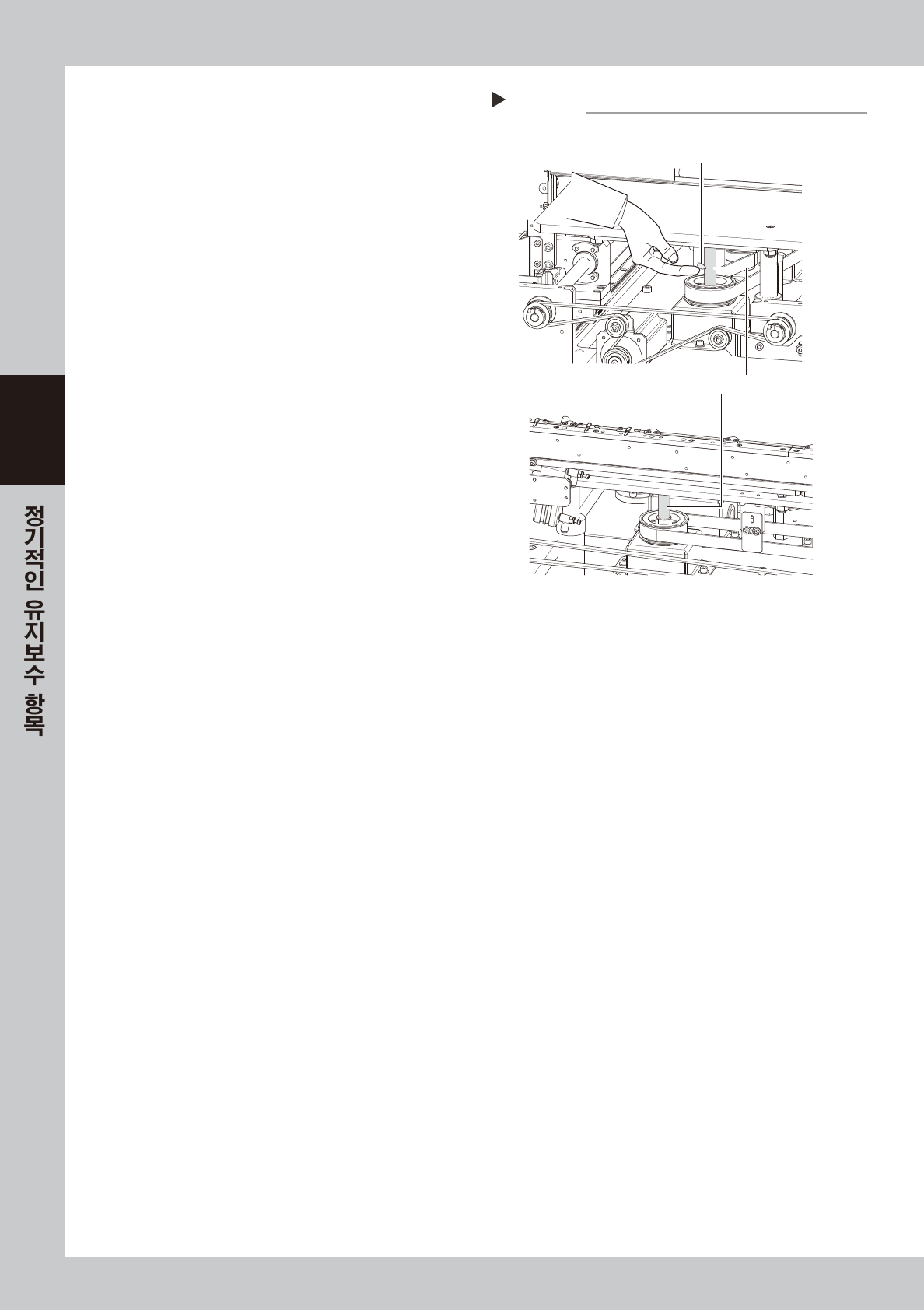

구리스의 도포
Step 5
볼스크류 2군데
듀얼 스테이지
듀얼 레인
구리스
57360-N2-00
3-31
3
3.8 흡기 팬의 필터
흡기 팬의 필터는 , 본체의 정면 좌우 2 군데 , 배면 좌우 2 군데의 합계 4 군데에 장착되어 있습니다.
필터의 청소를 실시하지 않으면 , 필터가 막혀서 장비내부의 온도상승을 유발할 수 있으며 , 장비의 기능저하
및 수명단축의 원인이 될 수 있으므로 , 필터를 정기적으로 청소해 주십시오 .
또한 , YSM20 와 YSM20W 는 필터 및 탈착 방법이 다르므로 , 다음과 같이 각각 설명합니다.
3.8.1 YSM20 의 필터 청소
1
장비의 전원을 차단합니다 .
1. 대차사양의 경우는 대차를 탈착해 주십시오 .
2. 소프트웨어를 종료하고 , 장비의 전원을 OFF
합니다 .
2
필터 커버를 탈착합니다 .
1. 우측 그림과 같이 육각렌치 (3) 로 필터 커버의
고정볼트를 느슨하게 합니다 . 볼트를 분리할
필요는 없습니다 .
2. 필터 커버를 비스듬히 앞쪽으로 당겨서 뺍니
다.
3
필터를 청소합니다 .
1. 필터 커버로부터 필터를 당겨서 뺍니다 .
2. 필터의 양면을 청소기 또는 버큠 ASSY 등으로
먼지를 흡인해서 청소해 주십시오 .
c
주의
필터를 젖은 상태로 사용하면 , 먼지가 수분에 의해 뭉쳐서 막히
기 쉬워집니다 . 가능한한 물은 사용하지 마시고 , 청소기로 청소
해 주십시오 .
n
요점
더러움이 심하거나, 노화되어 있을 경우는 새로운 필터로 교환
해 주십시오 .
4
필터를 원상태로 장착합니다 .
분리했을 때와 반대순으로 필터와 커버를 원상태
로 장착해 주십시오 .

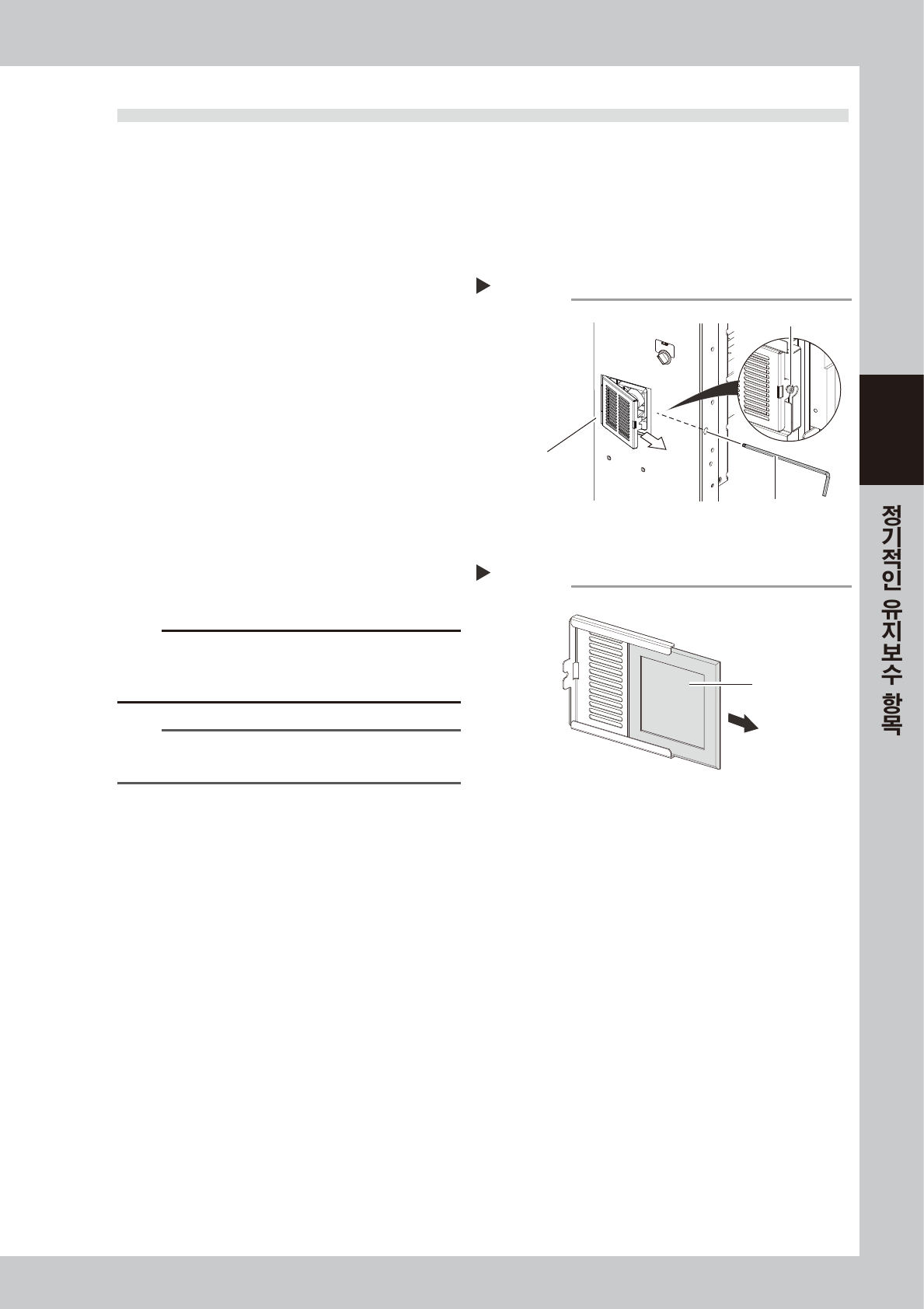

필터 커버의 탈착
Step 2
필터 커버
고정볼트
육각렌치 (3)
57335-N2-10
필터의 청소
Step 3
필터
57336-N2-00
